Cylinder pneumatyczny

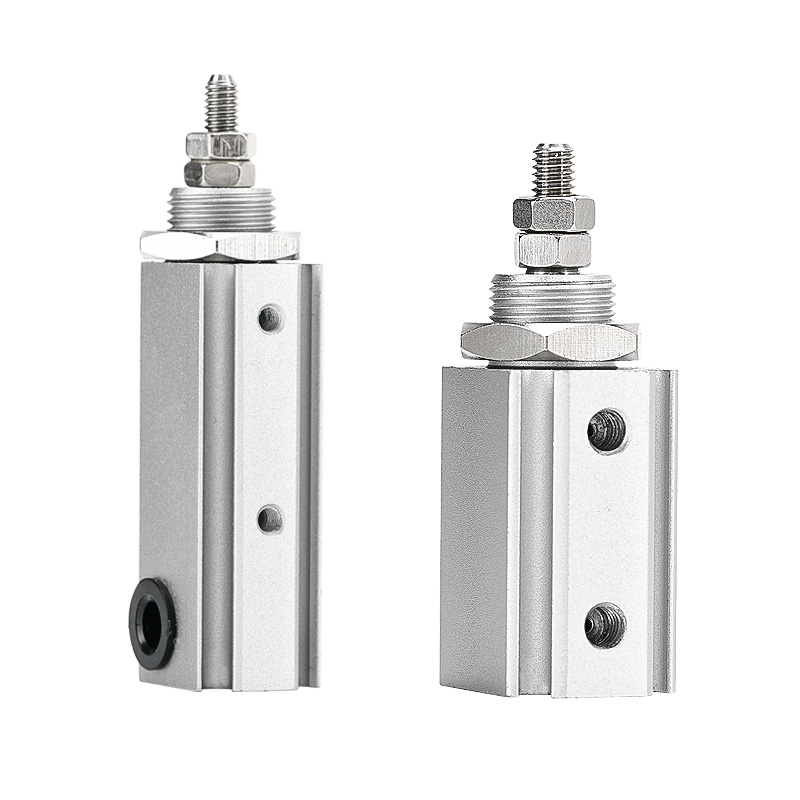

Kompaktowy siłownik pneumatyczny SOLH CJP2 z kołkiem dwustronnego działania jest w pełni wymienny z równoważnymi modelami SMC. Rozmiary otworów obejmują Ø4/6/10/16 mm, podzielone na CJP2 (bez magnesu) i CDJP2 (wbudowany pierścień magnetyczny). Czysta konstrukcja o podwójnym działaniu, wyposażona w gumowe poduszki na obu końcach, aby zmniejszyć uderzenia i hałas. W porównaniu ze starszą serią CJP, zastosowano krótszą konstrukcję nadwozia i uzyskano redukcję masy o 55% ~ 65%. Dostępnych jest sześć stylów montażu: podstawowy, panelowy, kołnierzowy, na łapach i inne, odpowiednie do montażu wpuszczonego, mocowania osiowego i montażu bocznego. Wszystkie rozmiary są wyposażone w pierścienie magnetyczne; nawet wariant o minimalnej średnicy Ø4 obsługuje podwójne przełączniki magnetyczne serii M9 dla dwukierunkowego sprzężenia zwrotnego położenia. Twardy anodowany aluminiowy korpus i uszczelki NBR umożliwiają bezolejową pracę z żywotnością ponad 3 miliony cykli i stałym dwukierunkowym ciągiem. Szeroko stosowany w dwukierunkowych zastosowaniach typu push-pull o krótkim skoku, takich jak wyrzucanie mikroelementów w przemyśle 3C, testowanie trwałości przycisków, precyzyjne dostrajanie instrumentów i miniaturowe siłowniki do sprzętu medycznego. Podczas selekcji należy zachować minimalny margines bezpieczeństwa obciążenia wynoszący 30%. Wybierz jednostronnego działania CJP, jeśli wymagana jest sprężyna powrotna, i ultra-mini cylinder CJ1 do wyjątkowo ograniczonej, ultralekkiej przestrzeni ładunkowej.

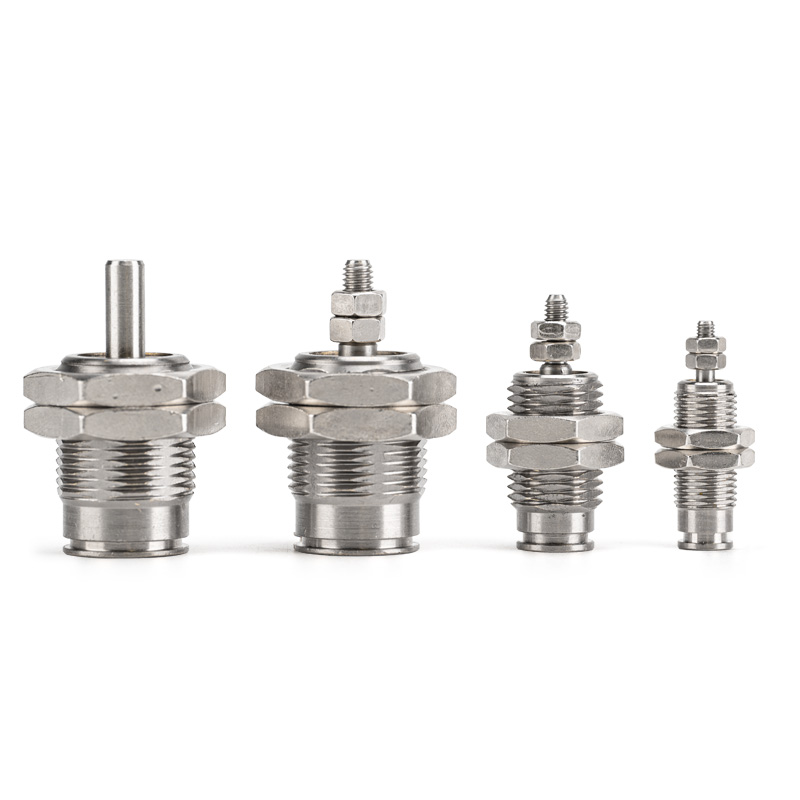

Cylinder pneumatyczny SOLH CJP jednostronnego działania ze sprężyną powrotną z mikrobolcem jest w pełni wymienny z równoważnymi modelami SMC. Rozmiary otworów obejmują Ø4/6/10/16 mm, w tym warianty CJP (bez pierścienia magnetycznego) i CDJP (wbudowany pierścień magnetyczny). Konstrukcja jednostronnego działania wysuwa się pod dopływem powietrza i cofa się automatycznie za pomocą sprężyny po odcięciu dopływu powietrza z funkcją bezpieczeństwa resetowania po wyłączeniu zasilania. Bez wbudowanej poduszki zapewnia szybką reakcję i maksymalną częstotliwość cykli do 250 cykli na minutę. Dostępne są dwa sposoby montażu: montaż panelowy B i montaż wpuszczany S. Ultrakrótki korpus można osadzić wewnątrz maszyny, aby zaoszczędzić miejsce na instalację. Twardy anodowany mosiężny korpus i uszczelki NBR zapewniają bezolejową pracę w czystym środowisku z żywotnością ponad 3 miliony cykli. Szeroko stosowany do jednokierunkowego wyrzucania, zatrzymywania pozycjonowania, miniaturowego wbijania przyrządów, testowania trwałości przycisku 3C i innych jednokierunkowych uruchamiań o krótkim skoku. Podczas doboru zaleca się margines bezpieczeństwa wynoszący co najmniej 50% ciągu. Wybierz model dwustronnego działania CJP2 do dwukierunkowego ruchu pchająco-ciągnącego i ultra-mini cylinder CJ1 zapewniający ultralekki ładunek w wyjątkowo ograniczonej przestrzeni.

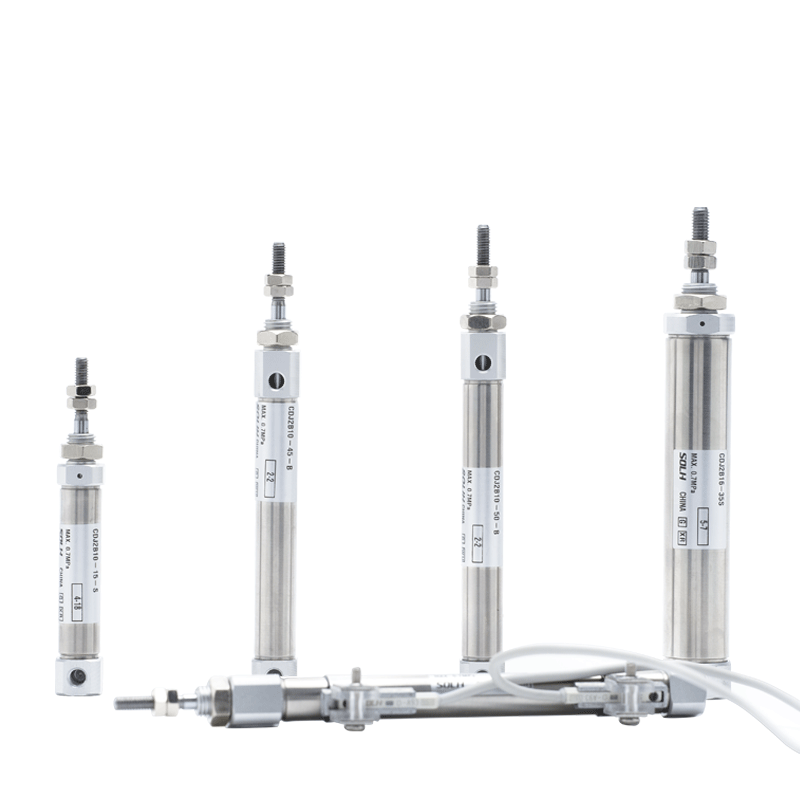

Mini-cylinder pneumatyczny SOLH CDJ2 ze stali nierdzewnej typu pen jest w pełni wymienny z serią SMC CJ2, dostępny w średnicach φ6/10/16 z wbudowanym pierścieniem magnetycznym kompatybilnym z magnetycznymi przełącznikami położenia. Zbudowany z lufy i tłoczyska ze stali nierdzewnej 304 zapewniających odporność na rdzę i łagodne działanie antykorozyjne, odpowiedni do środowisk wilgotnych, przeznaczonych do kontaktu z żywnością, medycznych i czystych. Zaciskana zaślepka końcowa pozbawiona ściągaczy zapewnia kompaktową i lekką konstrukcję. Kompletne warianty obejmują standardowy typ CDJ2B dwustronnego działania, jednostronnego działania sprężynę powrotną CDJ2E, jednostronnego działania sprężynę rozciągającą CDJ2ET i nieobrotowe sześciokątne tłoczysko CDJ2KB zapewniające pozycjonowanie zapobiegające skręcaniu. Standardowa poduszka gumowa; Poduszka powietrzna Z jest opcjonalna dla φ10/16 w celu zmniejszenia uderzenia przy dużej prędkości. Minimalne ciśnienie początkowe osiąga 0,06 MPa, zapewniając bezolejową ciągłą pracę z żywotnością ponad 5 milionów cykli. Dostępny jest pełny zestaw akcesoriów montażowych, w tym kołnierz, wspornik stopy i podwójny łącznik. W porównaniu z minicylindrami C85 i MI, CDJ2 zapewnia bogatszą specyfikację i lepszą wydajność kosztową. Szeroko stosowany w liniowym ruchu push-pull o wysokiej częstotliwości w sprzęcie o ograniczonej przestrzeni do testowania 3C, maszynach spożywczych i automatyce medycznej. Podczas doboru zaleca się zachowanie co najmniej 50% marginesu bezpieczeństwa ciągu.

Nieobrotowy minicylinder SOLH CJ2K ze stali nierdzewnej należy do rodziny cylindrów CJ2 i charakteryzuje się pełnowymiarową wymiennością z importowanym oryginalnym CJ2K. Rozmiary otworów obejmują Φ10 i Φ16. Wyposażony w sześciokątne tłoczysko i wbudowaną konstrukcję prowadzącą zapewniającą mechaniczną ochronę przed skręcaniem. Tolerancja obrotu: ≤±1,5° dla Φ10 i ≤±1° dla Φ16, eliminując problemy związane z ugięciem obciążenia występujące w zwykłych cylindrach z prętem okrągłym podczas ruchu posuwisto-zwrotnego. Zbudowany z lufy ze stali nierdzewnej 304 zapewniającej odporność na rdzę i wilgoć, o smukłym i kompaktowym zarysie. Opcjonalnie dostępne są trzy tryby pracy: dwustronnego działania, jednostronnego działania ze sprężyną powrotną i jednostronnego działania z rozciąganiem sprężyny. Wbudowany pierścień magnetyczny jest opcjonalny i kompatybilny z przełącznikami magnetycznymi M9BW w celu uzyskania informacji zwrotnej o położeniu. Standardowe gumowe poduszki na obu końcach; bezolejowa praca wsparta trwałością mechaniczną do 8 milionów cykli. Dostępnych jest wiele opcji montażu, w tym typ podstawowy, mocowanie na łapach, mocowanie kołnierzowe i mocowanie z podwójnym uchem. Idealny do zastosowań wymagających stałej pozycji kątowej uchwytów końcowych, takich jak pchanie płaskiego przyrządu w automatyce 3C, liniowe podawanie kamer do kontroli optycznej, transport przedmiotu obrabianego w szczelinach prowadzących i wyrzucanie płaskich przedmiotów. Jeśli nie jest konieczne ograniczenie kąta i priorytetem jest efektywność kosztowa, zalecany jest standardowy cylinder z okrągłym prętem CJ2. Należy unikać nadmiernego promieniowego obciążenia bocznego tłoczyska, aby zapobiec ścieraniu tulei prowadzącej i pogorszeniu dokładności przeciwobrotowej.

Okrągły siłownik pneumatyczny SOLH CM2/CDM2 ze stali nierdzewnej jest zgodny z normą JIS B 8356 i jest w pełni wymienny z serią SMC CM2, oferowaną w średnicach średnicy φ20/25/32/40 mm. Jego wyjściowy ciąg waha się od cylindrów typu mikropen do standardowych cylindrów z drążkami kierowniczymi. Beczka, tłoczysko i zaślepki końcowe wykonane są ze stali nierdzewnej 304, zapewniającej odporność na rdzę i tolerancję w środowiskach wilgotnych, słabych kwasów i słabych zasad, odpowiednich dla czystych linii automatyzacji w przemyśle spożywczym, farmaceutycznym i elektronicznym. Pełna gama wariantów obejmuje standardowy typ dwustronnego działania CDM2B, siłownik jednostronnego działania ze sprężyną powrotną/wydłużeniem CM2S/CM2T, cylinder synchroniczny z podwójnym tłoczyskiem CM2W i cylinder z sześciokątnym, nieobrotowym prętem CM2K. Wersje CDM2 mają wbudowany pierścień magnetyczny kompatybilny z przełącznikami magnetycznymi M9B i A93 do wykrywania położenia. Standardowo wyposażona jest gumowa poduszka; przyrostek Poduszka powietrzna jest opcjonalna w celu zmniejszenia hałasu uderzeniowego podczas pracy z dużą prędkością. Uszczelnienie o niskim współczynniku tarcia umożliwia bezolejową pracę z żywotnością ponad 8 milionów cykli. Obsługiwanych jest wiele stylów montażu: typ podstawowy, mocowanie na łapach, kołnierz, mocowanie widełkowe i mocowanie czopowe. Szeroko stosowany do pchania, podnoszenia, pozycjonowania i zaciskania przy średnim obciążeniu. Podczas wyboru modelu należy zachować margines bezpieczeństwa wynoszący co najmniej 50% ciągu.

Krótkie minicylindry SOLH CM3 ze stali nierdzewnej to ulepszone, kompaktowe zamienniki tradycyjnych siłowników pneumatycznych serii CM2. Wykonane w całości ze stali nierdzewnej 304, zapewniają wyjątkową odporność na rdzę i słabą korozję kwasowo-zasadową, odpowiednie do stosowania w przemyśle spożywczym, farmaceutycznym i czystych środowiskach warsztatowych. Zoptymalizowana konstrukcja skraca całkowitą długość nawet o 29 mm i zmniejsza wagę o 21%, w połączeniu z czterokierunkowymi portami powietrza, aby umożliwić elastyczną instalację pod wieloma kątami w wąskiej przestrzeni sprzętowej. Wiele wariantów, w tym dwustronnego działania, sprężynowe jednostronnego działania, dwutłoczkowe i tłoczysko przeciwobrotowe, spełnia różnorodne wymagania dotyczące napędu liniowego; Wersja magnetyczna CDM3 obsługuje wykrywanie przełącznika magnetycznego w celu automatycznego sterowania blokadą PLC. Bezolejowe uszczelnienie o niskim współczynniku tarcia zapewnia ponad 8 milionów stabilnych cykli pracy. Nasza fabryka utrzymuje masową produkcję i wystarczające zapasy punktowe, szeroko stosowane w opakowaniach medycznych, montażu elektronicznym i automatycznym pozycjonowaniu w przetwarzaniu żywności.

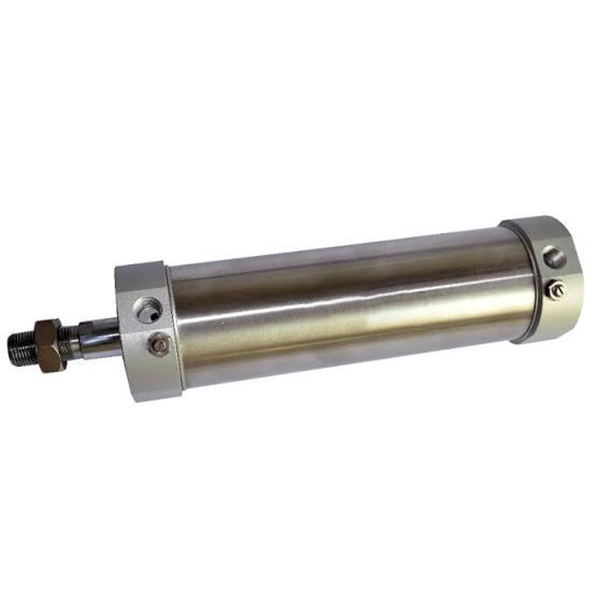

Minicylindry pneumatyczne SOLH MG ze stali nierdzewnej zostały zaprojektowane zgodnie ze standardami przemysłowymi JIS, oferując opłacalne alternatywy dla serii SMC CM2 i CM3 z pełnowymiarową wymiennością w celu bezpośredniej wymiany i modernizacji linii produkcyjnej. Zbudowane z cylindra i tłoczyska ze stali nierdzewnej SUS304 w połączeniu z aluminiowymi zaślepkami o wysokiej wytrzymałości, zapewniają wyjątkową odporność na rdzę w środowisku o wysokiej wilgotności, kurzach, słabych kwasach i słabych zasadach, doskonale nadają się do automatyzacji żywności, farmaceutyków i pakowania. Zagniatanie nitami mocno zabezpiecza lufę i zaślepki, zapewniając doskonałą stabilność antywibracyjną podczas długotrwałego ruchu posuwisto-zwrotnego o wysokiej częstotliwości. Kompletna oferta obejmuje standardowe typy z resetowaniem dwustronnego działania, sprężynowe jednostronnego działania z resetowaniem, synchroniczne warianty z podwójnym prętem i ulepszone modele z ręcznie regulowanymi poduszkami powietrznymi, które tłumią uderzenia i hałas w cyklach o dużej prędkości. Uszczelnienie kompozytowe o niskim współczynniku tarcia z wbudowanymi rowkami do magazynowania oleju zapewnia bezolejową i bezobsługową pracę przez ponad 8 milionów cykli roboczych. Każde urządzenie jest fabrycznie wyposażone w wbudowany pierścień magnetyczny kompatybilny z czujnikami SMC M9B i Airtac CS1-G, umożliwiający uzyskiwanie informacji zwrotnej o położeniu w czasie rzeczywistym i automatyczne sterowanie połączeniami PLC. Te ekonomiczne cylindry, wspierane przez stałą produkcję masową i odpowiednie zapasy zagraniczne, są szeroko stosowane w zautomatyzowanych urządzeniach średniej klasy pracujących w wilgotnych i lekko korozyjnych środowiskach warsztatowych.

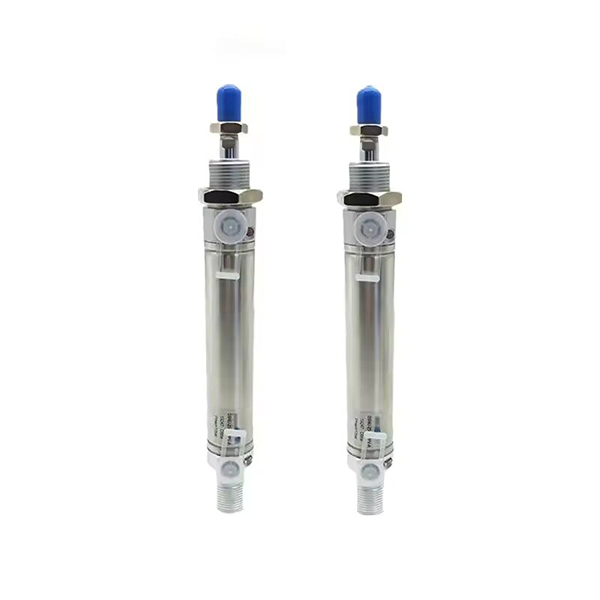

Mini-cylindry pneumatyczne SOLH DSNU ze stali nierdzewnej są ściśle zgodne z międzynarodowymi normami ISO 6432 i CETOP RP52P, w pełni wymienne z oryginalnymi cylindrami FESTO DSNU, również kompatybilne z seriami SMC CM2 i Airtac MG do bezpośredniej wymiany typu drop-in. Zbudowany w całości z cylindra i tłoczyska ze stali nierdzewnej SUS304 z zaślepkami z kutego aluminium, zapewnia wyjątkową odporność na rdzę i korozję, aby wytrzymać wysoką wilgotność, słabe kwasy i słabe środowiska alkaliczne, doskonale nadaje się do linii produkcyjnych żywności, farmaceutycznej i higienicznej. Zagniatane na rolkach połączenie zaślepki końcowej zapewnia solidną stabilność konstrukcyjną przed wibracjami. Obsługuje różne warianty, w tym dwustronnego działania, sprężynowe jednostronnego działania i ultrakrótką wersję kompaktową DSNU-S; opcjonalna samoadaptacyjna poduszka powietrzna PPV automatycznie dostosowuje tłumienie w zakresie ciśnienia 0,1 ~ 1,0 MPa, zapewniając stabilną prędkość ruchu posuwisto-zwrotnego. Uszczelnienie kompozytowe o niskim współczynniku tarcia umożliwia bezolejową pracę z żywotnością ponad 8 milionów cykli; opcja wbudowanego pierścienia magnetycznego współpracuje z głównymi czujnikami magnetycznymi w celu uzyskania informacji zwrotnej o położeniu PLC. Utrzymujemy stabilną produkcję masową i wystarczające globalne zapasy spotowe, szeroko stosowane w przetwórstwie żywności, opakowaniach medycznych, montażu elektroniki i zautomatyzowanych stacjach roboczych w trudnych warunkach.

Ekonomiczny mini cylinder pneumatyczny SOLH MA ze stali nierdzewnej obejmuje średnice otworów φ16/20/25/32/40/50/63 mm i jest wymienny z serią SMC CM2/CM3 przy wyjątkowej wydajności kosztowej. Wykorzystuje cylinder i tłoczysko ze stali nierdzewnej 304 oraz zaślepki końcowe ze stopu aluminium, oferując odporność na rdzę odpowiednią do wilgotnych, lekko korozyjnych środowisk, a także czystych linii produkcyjnych dla przemysłu spożywczego, elektronicznego i opakowaniowego. Kompletne warianty obejmują standardowy model dwustronnego działania MA, jednostronnego działania sprężyna powrotna MTA, jednostronnego działania rozciągnięcie sprężyny MSA, dwuprętowy siłownik synchroniczny MAD i typ z regulowanym skokiem MAJ. Wersja MAC z regulowaną poduszką powietrzną jest opcjonalna do pracy z dużą prędkością. Wszystkie modele są wyposażone we wbudowany pierścień magnetyczny, kompatybilny z przełącznikami magnetycznymi CS1-G i M9B w celu uzyskania informacji zwrotnej o położeniu. W zestawie standardowa poduszka gumowa, a opcjonalna regulowana poduszka powietrzna skutecznie redukuje uderzenia i hałas. Konstrukcja zaślepki zaciskanej na rolkach zapewnia stabilną pracę i umożliwia bezolejową pracę z żywotnością ponad 5 milionów cykli. Dostępnych jest wiele akcesoriów montażowych, w tym końcówka cylindryczna, końcówka widełkowa, kołnierz, wspornik stopy i podwójny widelec, umożliwiające dopasowanie do różnorodnych układów wyposażenia. Idealny do projektów automatyzacji lekkich i średnich obciążeń z ograniczeniami budżetowymi. Podczas doboru zaleca się margines bezpieczeństwa wynoszący co najmniej 50% ciągu.
