Minicylinder ze stali nierdzewnej serii CM2 / CDM2 (podwójnego/jednostronnego działania)

Marka: SOLH firmy Richge Technology

Przegląd produktu

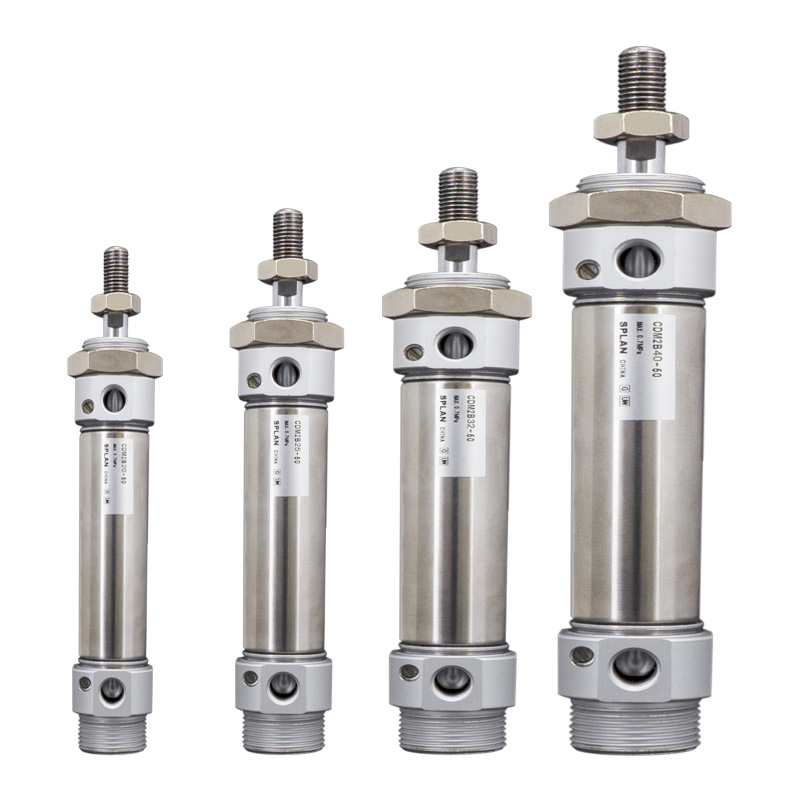

     SOLH CM2 / CDM2 to standardowe cylindry okrągłe ze stali nierdzewnej JIS B 8356, o średnicy otworu φ20/25/32/40mm. Wydajność plasuje się pomiędzy mikro-cylindrami a standardowymi cylindrami. Podstawowe zalety: odporność na korozję, długa żywotność, zróżnicowane opcje montażu, kompaktowa moc o średnim ciągu. Szeroko stosowane w przemyśle spożywczym, farmaceutycznym, elektronicznym, opakowaniowym i stacjach średniego obciążenia czystej automatyki.

Struktura podstawowa i cechy konstrukcyjne

   1. Standard: Zgodny z JIS B 8356, okrągły korpus o uniwersalnych wymiarach montażowych.

   2. Materiał: cylinder, tłoczysko i zaślepki ze stali nierdzewnej 304, odporne na rdzę, odporne na wilgoć, słabe kwasy, słabe zasady i czyste środowisko.

   3. Struktura: Zaślepki zamykane gwintem, prosty okrągły zarys, wysoka wytrzymałość mechaniczna i łatwa konserwacja.

   4. Warianty działania

     -- CM2B Podwójnego działania: Dopływ powietrza z obu stron, najpopularniejszy model standardowy

     -- CM2S / CM2T jednostronnego działania: S=sprężyna powrotna; T=Wydłużenie sprężyny, reset automatyczny po odcięciu dopływu powietrza

     -- Podwójny drążek CM2W: drążek wysunięty po obu stronach, ruch synchroniczny, podwójny efektywny skok

     -- CM2K Nieobrotowy tłoczysko: Sześciokątne tłoczysko, zabezpieczenie przed skręcaniem, zapewniające precyzyjne pozycjonowanie

   5. Poduszka: standardowa poduszka gumowa; poduszka powietrzna (przyrostek A) opcjonalna w celu zmniejszenia hałasu uderzeniowego przy dużej prędkości.

   6. Uszczelnienie: Dwukierunkowe uszczelnienie o niskim współczynniku tarcia z rowkiem zbiornika oleju. Niskie ciśnienie początkowe, praca bezolejowa, żywotność ≥8 milionów cykli.

   7. Detekcja położenia: Wersja CDM2 wyposażona w wbudowany pierścień magnetyczny, kompatybilna z przełącznikami magnetycznymi M9B/A93/Z73 do sprzężenia zwrotnego położenia tłoka.

Kompletna reguła kodowania modelu

   1. Przykład modelu: CDM2B20-100A-B

   2. Przykłady standardowych zamówień

     -- CDM2B25-50-B: Bore25, skok 50, dwustronnego działania, wbudowany magnes, gumowa poduszka

     -- CDM2S32-75-B: Otwór 32, skok 75, powrót sprężyną jednostronnego działania

     -- CDM2K40-100-B: Otwór 40, skok 100, nieobrotowe tłoczysko sześciokątne

Dane techniczne uniwersalnego rdzenia

Teoretyczna siła ciągu i uciągu @ 0,5 MPa (pojedynczy pręt, jednostka: N)

   1. Podwójnego działania CM2B

   2. CM2S jednostronnego działania (sprężyna powrotna @ 0,5 MPa)

Formy montażowe i modele pochodne

   1. Opcje montażu

     -- B Typ podstawowy: montaż bezpośredni poprzez gwinty zaślepek (najczęściej)

     -- Mocowanie na łapie L: Osiowe mocowanie wspornika na łapę

     -- Kołnierz F/G: kołnierz po stronie tłoczyska/kołnierz po stronie głowicy

     -- C/D Wiązanie: Pojedyncze/podwójne strzemię

     -- E Trunnion: Czop od strony głowy umożliwiający ruch wahadłowy

   3. Główny szereg pochodnych

     -- CDM2B: Standardowy dwustronnego działania z wbudowanym magnesem

     -- CDM2S/T: Sprężyna powrotna jednostronnego działania/sprężyna rozciągająca

     -- CDM2W: Podwójny pręt dwustronnego działania

     -- CDM2K: Nieobrotowe sześciokątne tłoczysko

     -- CDM2R: Wąska wersja do bezpośredniego montażu dla ograniczonej przestrzeni osiowej

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu: Oblicz wymagany nacisk i obciążenie poziome, rezerwa ≥50% marginesu bezpieczeństwa; wybierz CM2 preferencyjnie do zastosowań o średnim obciążeniu.

   2. Potwierdzenie skoku: Dodaj dodatkowy margines skoku 10–20 mm; Maksymalny skok: dwustronnego działania ≤300 mm, jednostronnego działania ≤100 mm.

   3. Dopasowanie konfiguracji

     -- Działanie: dwustronnego działania → B; jednostronnego działania sprężyna powrotna → S; wymóg zabezpieczenia przed przekręceniem → K

     -- Poduszka: Dodaj przyrostek A (poduszka powietrzna) dla szybkiego ruchu posuwisto-zwrotnego

     - Sygnał zwrotny o położeniu: wybierz model wyposażony w magnes CDM2, dopasuj przełączniki magnetyczne M9B/A93

Podsumowanie w jednym zdaniu

     Standardowy okrągły siłownik pneumatyczny SOLH CM2 / CDM2 JIS ze stali nierdzewnej jest w pełni wymienny z importowaną serią CM2, dostępny w wersjach dwustronnego działania, jednostronnego działania, podwójnego pręta i nieobrotowego pręta, wiele opcji montażu, idealny siłownik liniowy o średnim ciągu do sprzętu do automatyzacji żywności, medycyny, elektroniki i pakowania.
