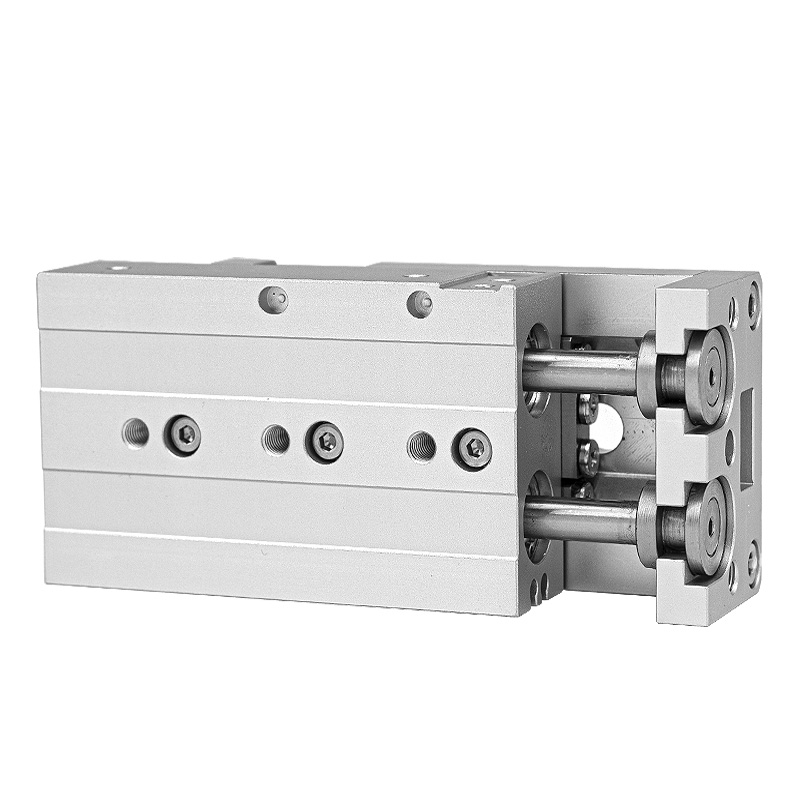

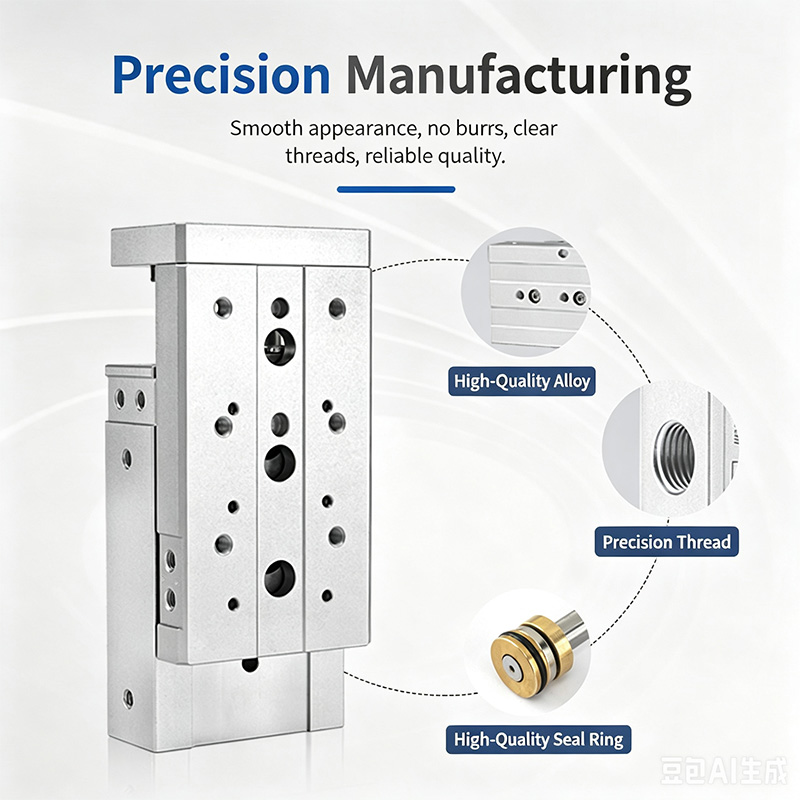

Precyzyjny siłownik ślizgowy dwuwałowy serii HLS / HLSL (typ z prowadnicą rolkową krzyżową)

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Precyzyjny cylinder ślizgowy z dwoma wałkami serii SOLH HLS / HLSL wykorzystuje prowadnicę liniową z rolkami poprzecznymi jako element prowadzący rdzeń. W porównaniu z cylindrami przesuwnymi z kulkami recyrkulacyjnymi HLQ zapewnia znacznie wyższą sztywność, doskonałą dokładność powtarzalnego pozycjonowania i większą odporność na mimośrodowe obciążenia boczne, doskonale dopasowując się do dużych obciążeń, ultraprecyzyjnego montażu i procesów automatyzacji pozycjonowania.

Klasyfikacja serii: HLS VS HLSL

     -- Typ standardowy HLS: Korpus cylindra zamontowany po jednej stronie wózka ślizgowego, szerokość całkowita niewielka. Nadaje się do ograniczonej przestrzeni montażowej, średnio-małych warunków obciążenia bez oczywistego mimośrodowego obciążenia przesunięcia.

     -- Typ symetryczny HLSL: Cylinder wyśrodkowany pomiędzy dwiema równoległymi prowadnicami rolkowymi, równomierny rozkład siły, znacznie zwiększona sztywność i duża nośność. Pierwszy wybór w przypadku dużych obciążeń, obciążeń mimośrodowych i bardzo precyzyjnych zastosowań.

Tabela podstawowych specyfikacji technicznych

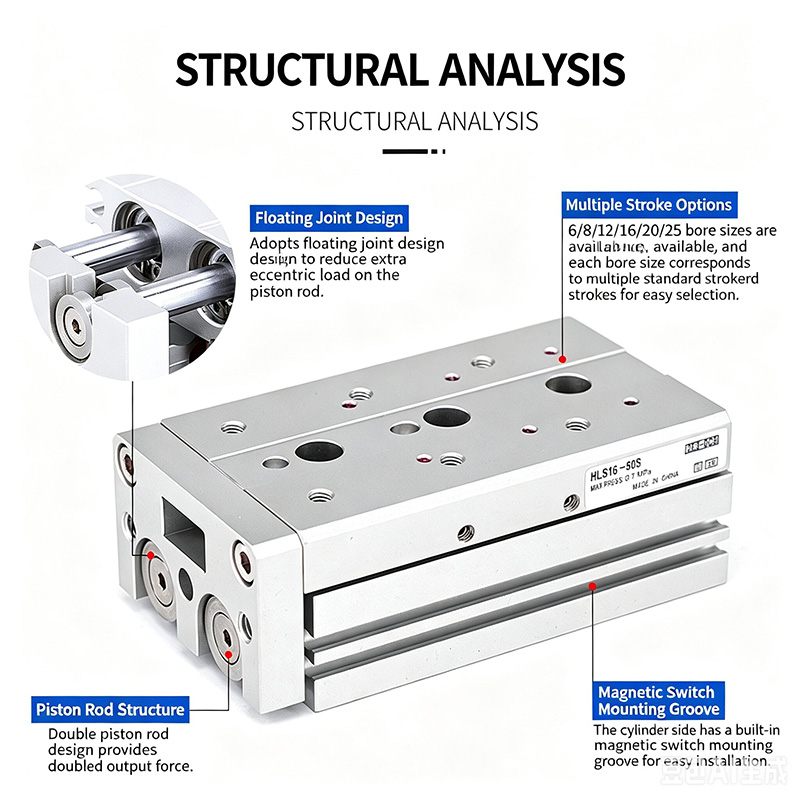

Zalety strukturalne i podstawowe

  1. Prowadnica liniowa z rolkami poprzecznymi (konstrukcja styku rolkowego)

     - Konstrukcja łożyska stykowego zapewnia wyjątkową sztywność, wyjątkową prostotę i precyzję przeciwobrotową, dużą odporność na uderzenia i stabilną pracę pod dużym obciążeniem. Zintegrowana jednoczęściowa konstrukcja wózka prowadzącego zapewniająca wyjątkowo niskie tarcie, wyjątkowo płynny ruch i wydłużony cykl serwisowy.

  2. Wbudowane złącze pływające

    -- Elastyczne połączenie pływające pomiędzy tłoczyskiem a platformą ślizgową kompensuje siły boczne i mimośrodowy moment obrotowy, unikając ugięcia tłoczyska i uszkodzeń spowodowanych przeciążeniem.

  3. Podwójne równoległe tłoczyska

    - Podwójna siła ciągu, doskonałe właściwości przeciwskrętne, utrzymuje wysoką dokładność pozycjonowania pod obciążeniem.

  4. Wielokierunkowy uniwersalny montaż

     -- Gwintowane otwory montażowe wykonane na powierzchni dolnej, przedniej i bocznej do montażu w 3 kierunkach; Precyzyjne otwory na kołki ustalające, wstępnie obrobione w podstawie, umożliwiające szybkie i dokładne pozycjonowanie.

  5. Trójstronne powierzchnie mocowania narzędzi

     - Gwintowane otwory montażowe osprzętu na górze suwaka i powierzchni przedniej, umiejscowienie otworów na kołki w górnej płaszczyźnie suwaka, aby zagwarantować powtarzalną precyzję pozycjonowania przyrządu.

  6. Wstępnie obrobione rowki instalacyjne czujnika

     -- Standardowe szczeliny przesuwne po stronie cylindra umożliwiające elastyczną instalację i regulację położenia przełączników magnetycznych.

  7. Zróżnicowane opcje bufora i zatrzymania z limitem

     -- Stały zderzak powietrzny, regulowany bufor powietrza (A/AS/AF), hydrauliczny amortyzator amortyzatora (B/BF) i wiele zewnętrznych mechanicznych blokad ograniczników to opcjonalne kombinacje.

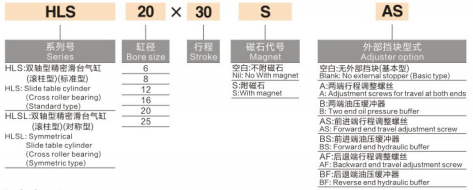

Standardowa zasada nazewnictwa modeli

  1. Przykładowy model: HLS20×30SAS

     -- HLS = seria cylindrów bocznych standardowych; HLSL = Seria symetrycznie centrowana o dużej sztywności

     -- 20 = średnica otworu cylindra (mm)

     -- 30 = Znamionowa długość skoku (mm)

     -- S = Wbudowany stały pierścień magnetyczny (standardowa konfiguracja fabryczna)

     -- A = Regulowany bufor powietrza na obu końcach

        AS = Regulowany bufor powietrza tylko na końcu skoku do przodu

        AF = Regulowany bufor powietrza tylko na końcu skoku powrotnego

     -- B = Bufor oleju hydraulicznego na obu końcach

        BF = Bufor oleju hydraulicznego tylko na końcu suwu powrotnego

Tabela teoretycznego ciągu wyjściowego (jednostka: N)

Wytyczne dotyczące wyboru i typowe scenariusze zastosowań

  1. Sugestie dotyczące wyboru

     -- Model standardowy HLS: Kompaktowa przestrzeń instalacyjna, średnio-małe obciążenie, brak widocznego mimośrodowego obciążenia przesuniętego

     -- Model symetryczny HLSL: wybór priorytetu dla dużego obciążenia, mimośrodowego obciążenia bocznego, bardzo wysokiej sztywności i ultraprecyzyjnego pozycjonowania

  2. Typowe zastosowania przemysłowe

     -- Precyzyjny montaż, automatyczne pozycjonowanie, pneumatyczne stanowiska mocowania i przenoszenia detali

     - Linie produkcyjne półprzewodników i automatyki elektronicznej

     -- Bardzo precyzyjne przyrządy do kontroli testów, sprzęt automatyki medycznej, mechanizmy mocowania obrabiarek

Podsumowanie w jednym zdaniu

     Cylinder ślizgowy z dwoma wałkami poprzecznymi SOLH HLS/HLSL wykorzystuje prowadnicę rolkową krzyżową o wysokiej sztywności z podwójnymi standardowymi/symetrycznymi wariantami, wyposażoną w opcjonalny bufor powietrzno-hydrauliczny i anty-mimośrodową konstrukcję pływającą, wysokiej jakości, ultraprecyzyjny siłownik liniowy do półprzewodników, sprzętu medycznego i precyzyjnego sprzętu automatyki o dużym obciążeniu.
