      Obwód zewnętrzny to kluczowe urządzenie przełączające używane w systemach zasilania wysokiego napięcia na zewnątrz. Jego główną funkcją jest podłączenie lub odłączenie obwodów podczas normalnego działania i szybkie odcięcie prądu w przypadku błędów (takich jak zwarcia, przeciążenia), w ten sposób kontrolowanie przepływu mocy i ochrona sprzętu, takich jak linie i transformatory. W porównaniu z wyłącznikami w pomieszczeniach, jego konstrukcja musi koncentrować się na dostosowaniu się do złożonych środowisk zewnętrznych (takich jak ekstremalne temperatury, deszcz, śnieg, piasek, promienie ultrafioletowe itp.), Więc ma wyższe wymagania dotyczące izolacji, ochrony i odporności na pogodę.

Podstawowa zasada pracy

Rdzeń wyłącznika zewnętrznego jest system inwazyjny i izolacji łuku, który osiąga gaszenie łuku i izolację obwodu przez określone pożywki (takie jak gaz SF₆, próżnia, olej itp.):

      Po otwarciu wyłącznika oddzielenie styków ruchomych i statycznych generuje łuk. Pożywka inwazyjna łukowym (taka jak silna elektrooniczność SF₆, niska jonizacja próżni) szybko pochłania energię łuku do gaszenia łuku;
      Jednocześnie system izolacji (w tym szczeliny powietrza, filary izolacyjne, tuleje itp.) Musi utrzymać wystarczającą siłę izolacji w środowiskach zewnętrznych, aby zapobiec wzbogaceniu między kontaktami lub na ziemi.

Główne typy i struktury

 Zgodnie z medium inwazyjnym łukiem wspólne rodzaje wyłączników zewnętrznych obejmują:

      SF₆ wyłączniki obwodów zewnętrznych:Wykorzystując SF₆ GAS jako pożywkę inwazyjną i izolację łukową, mają one wysoką wydajność wyznaczającą łuk i kompaktową wielkość, odpowiednie dla scenariuszy wysokiego napięcia (110 kV i powyżej). Należy jednak zwrócić uwagę na kontrolę efektu cieplarnianego SF₆;

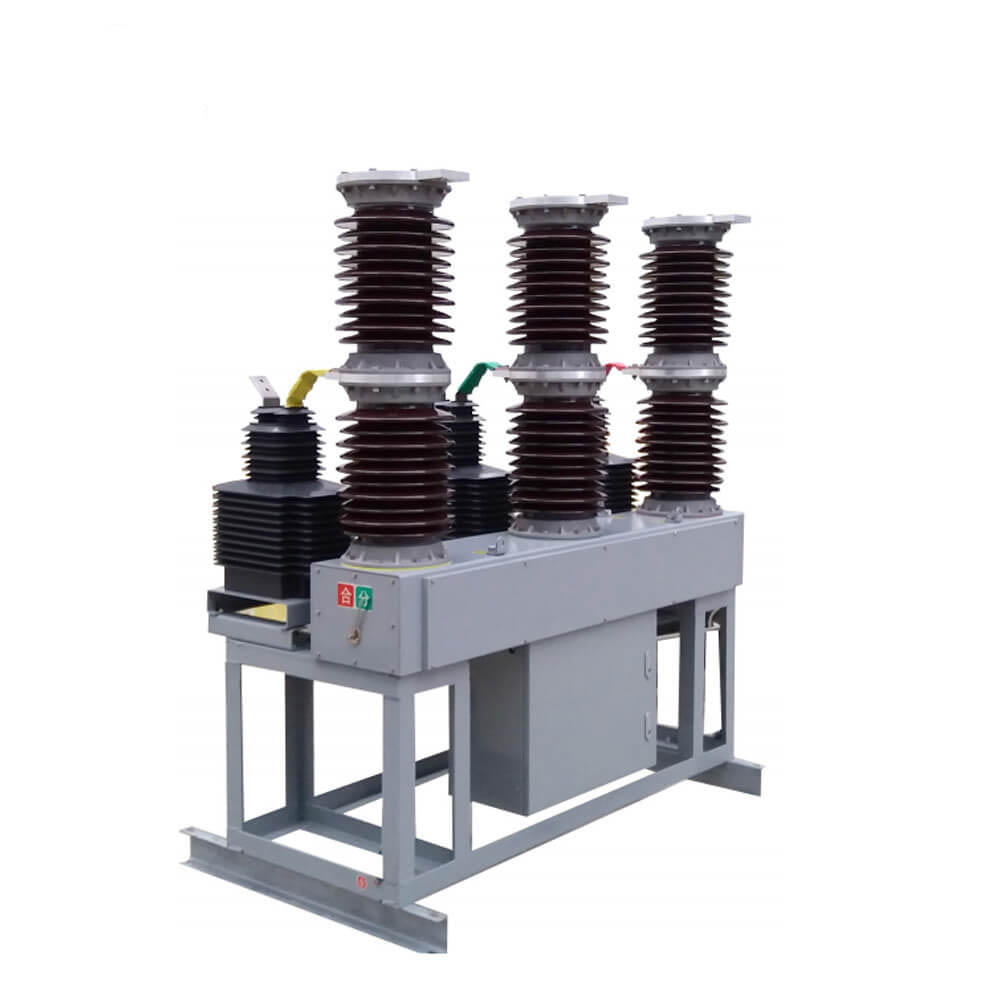

     Wyłączniki próżniowe na zewnątrz:Wykorzystując próżnię do gaszenia łuku, są one przyjazne dla środowiska bez gazów cieplarnianych i wymagają niewielkiej konserwacji, stosowanej głównie w średnim i wysokim napięciu (10KV-35KV) rozkładu mocy zewnętrznej (takich jak przełączniki zamontowane na biegunie);

     Wyłączniki obwodów zewnętrznych w obwodach oleju:Używając oleju izolacyjnego jako nośnika inwazyjnego łuku, mają one niższe koszty, ale mają duży rozmiar i wymagają częstej konserwacji, stopniowo zastępując typy SF₆ lub próżni.

Typowe struktury obejmują:

      Komora grzywna łukową (element grubego łuku rdzeniowego, dopasowany do medium);
      Mechanizm operacyjny (napęd sprężyny, hydrauliczny lub pneumatyczny, zapewniający niezawodną działalność na zewnątrz);
      Filary izolacyjne (głównie porcelanowe lub kompozytowe izolatory, wspierające komorę ingerującą łukową i dostarczanie izolacji dla ziemi);
      Obudowa ochronna/szafka (materiały odporne na pogodę, zapobieganie wtargnięciu deszczu, śniegu i piasku);
      Obwód przewodzący (linia łącząca i prąd przewodzący).

Kluczowe funkcje

       Silna zdolność adaptacji środowiskowej:   Może wytrzymać ekstremalne temperatury -40 ℃ ~+60 ℃, ulewny deszcz, śnieg, piasek i starzenie się ultrafioletowe, z klasą ochrony zwykle osiągającą IP54 i wyższą;
       Wysoka niezawodność izolacji:   Poprzez projekty takie jak zwiększenie szczelin powietrznych i stosowanie izolatorów odpornych na zanieczyszczenia, dostosowuje się do złożonych warunków izolacji zewnętrznej (takich jak zmniejszona izolacja spowodowana wilgotnością i mgłą);
       Długa żywotność i niska konserwacja:   Żywotność mechaniczna może przekraczać 10 000 operacji, a żywotność elektryczna waha się od dziesiątek do setek razy w zależności od modelu. Niektóre typy (takie jak próżnia i SF₆) nie wymagają częstego wymiany mediów wważających łuk;
      Elastyczna instalacja:  Obsługuje metody instalacji na zewnątrz, takie jak montowane na słupie, montowane podłogą i zawieszone, dostosowujące się do scenariuszy takich jak podstacje i bieguny liniowe;
      Synergia systemowa:   Może współpracować z transformatorami i kontrolerami w celu realizacji zdalnej pracy i inteligentnej ochrony (takich jak automatyczne sieci dystrybucji).
