ZW32-12 WYKRYWANIE OBWODU OUNDORUMU Z AUTO RECLOSER

ZW32-12 WYKRYWANIE OBWODU OUNDORUMU Z AUTO RECLOSER

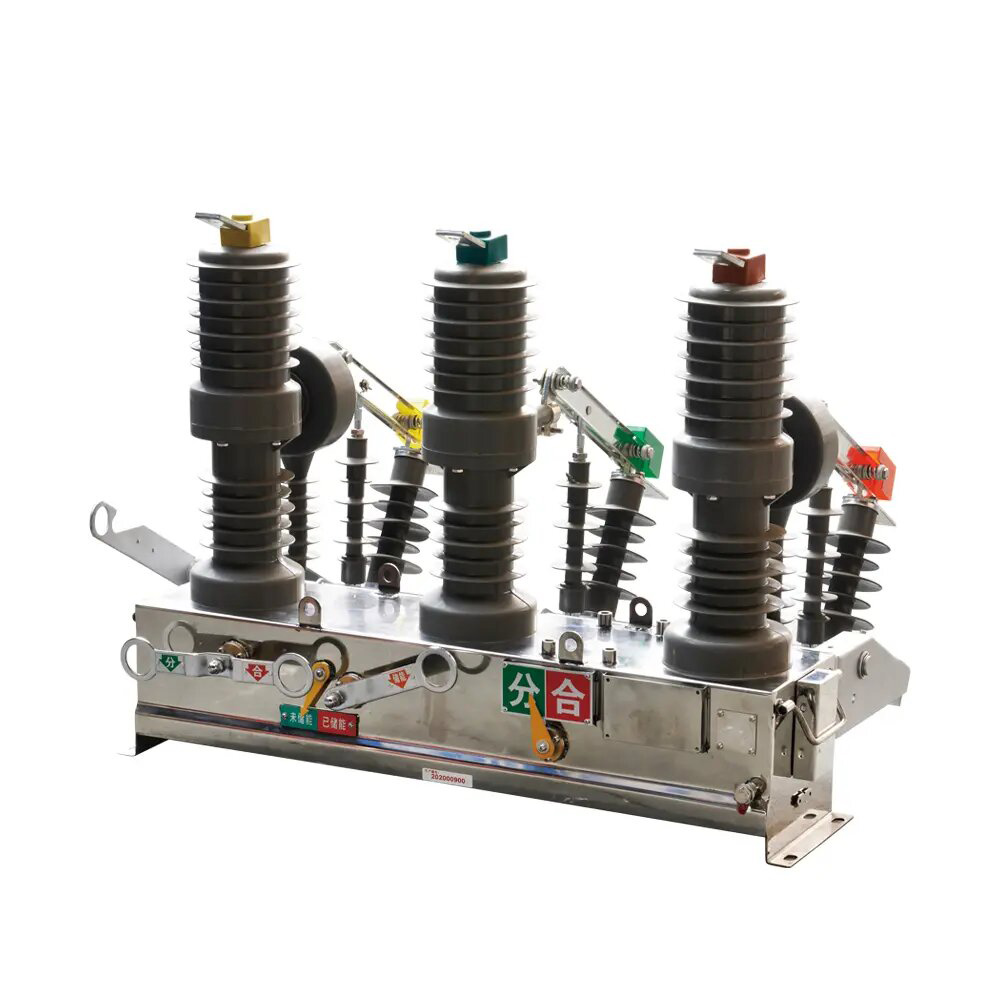

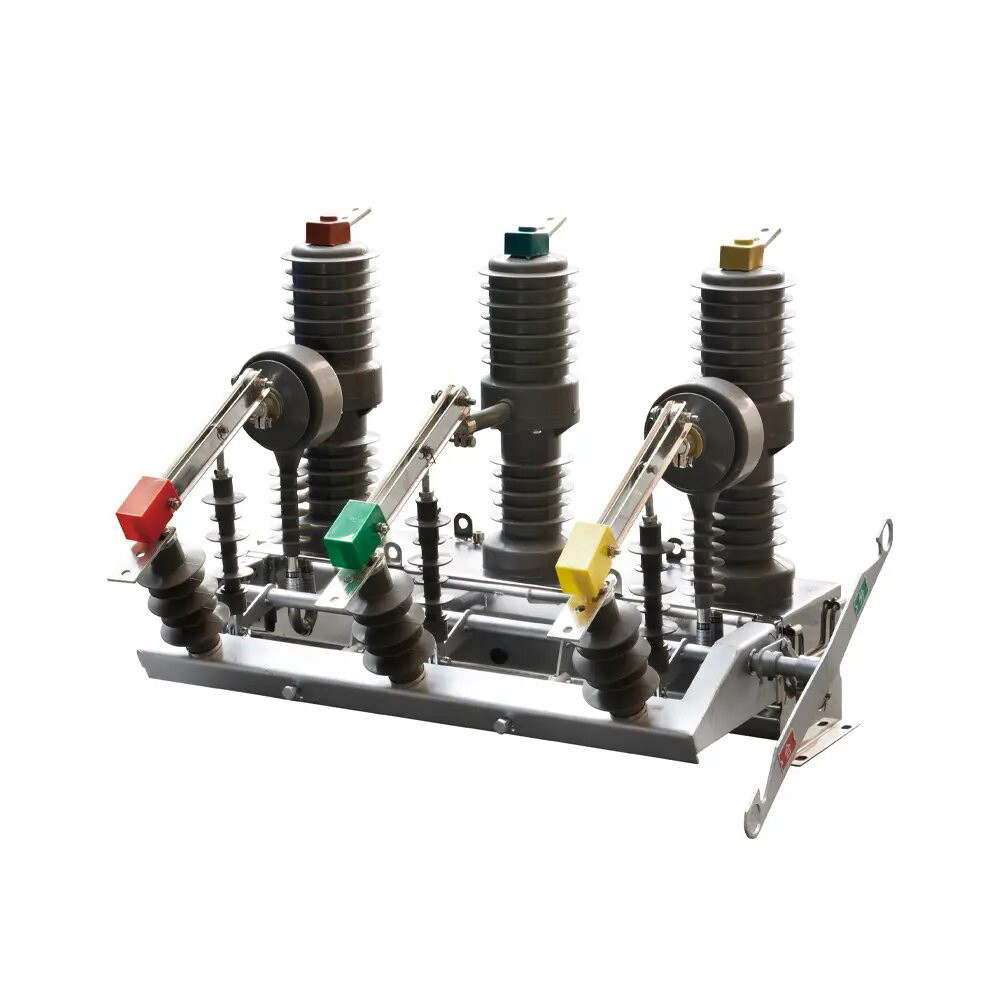

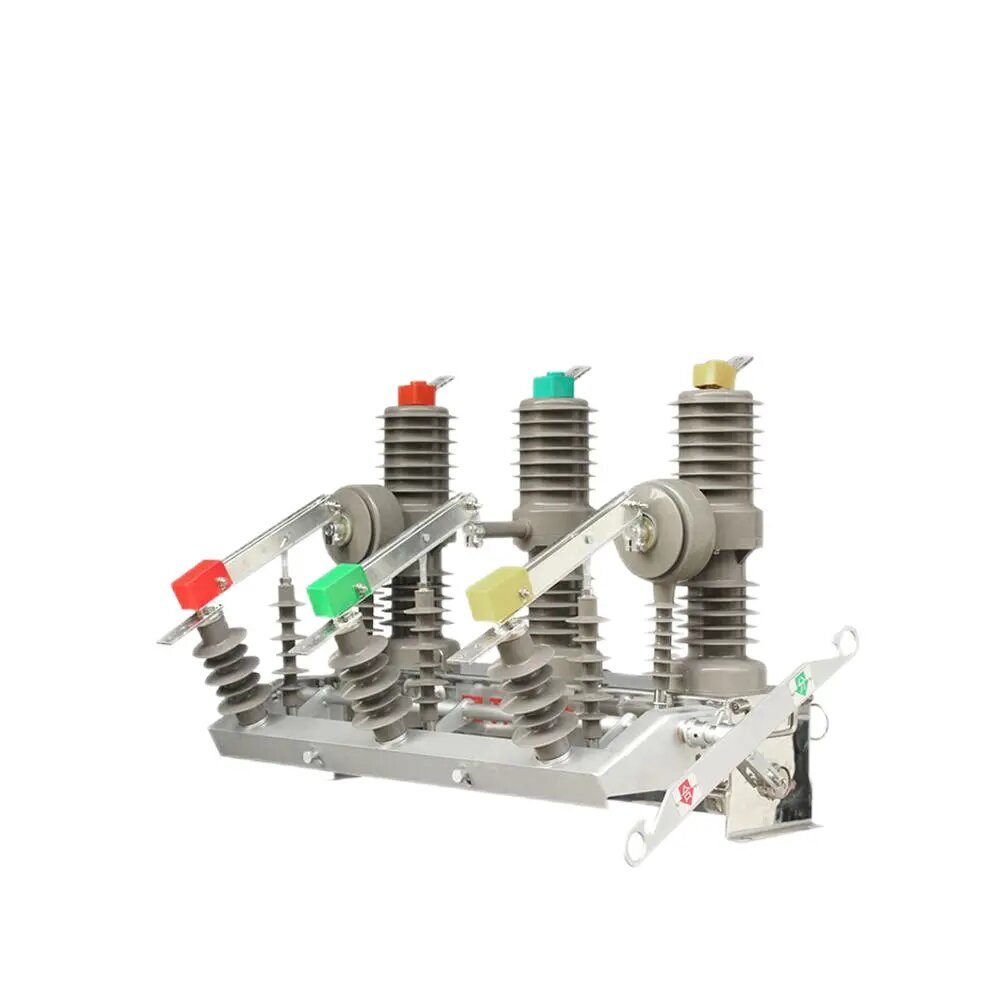

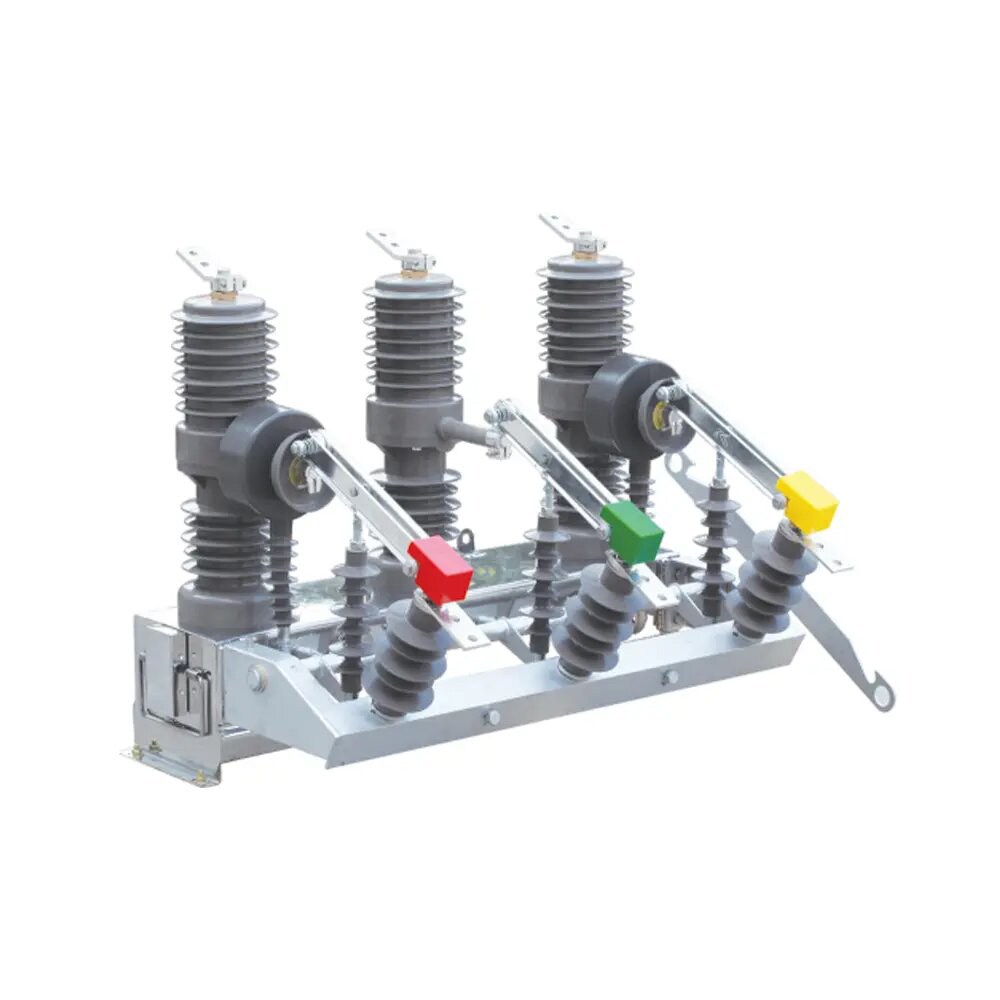

ZW32-12 Outdoor Breaker obwód próżniowy (zwany dalej wyłącznikiem obwodu) to sprzęt do dystrybucji energii zewnętrznej o napięciu o mocy 12 kV i trzyfazowej AC 50 Hz. Służy głównie do przerwania i zamykania prądu obciążenia, prądu przeciążenia i prądu zwarciowego w systemie zasilania. Jest odpowiedni do ochrony i kontroli w systemach podstacji podstacji oraz przedsiębiorstw przemysłowych i górniczych oraz miejsc, w których często działają wiejskie sieci energetyczne.

ZW32-12 Seria Outdoor AC wysokie obwody próżniowe wyłączające odłączniki próżniowe są zgodne z „wyłącznikami wysokiego napięcia AC” i Międzynarodowej Komisji Elektrotechnicznej IEC 60056 „Obwód AC” i inne standardy.

Wyłącznik ma charakterystykę niewielkich rozmiarów, lekkiej, antykondensacji i bezobsługowej, może dostosować się do trudnych warunków pogodowych i brudnych środowisk.

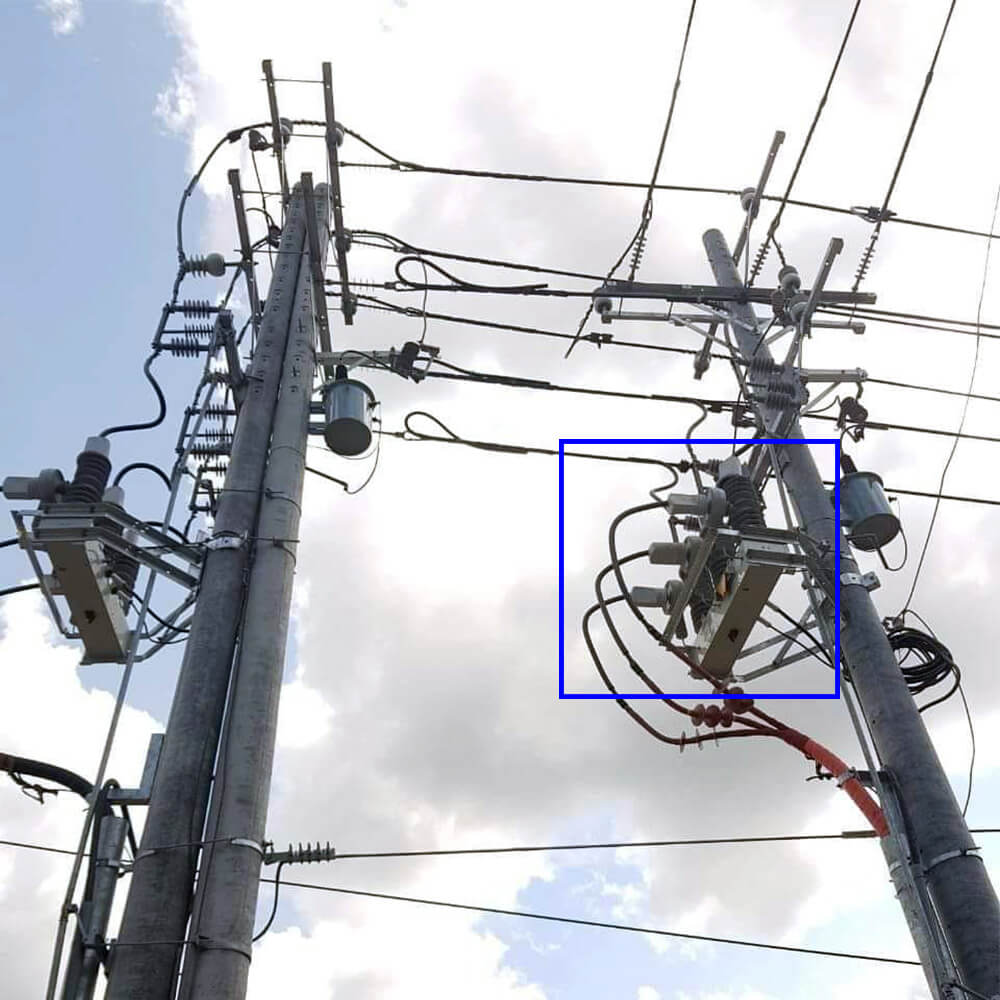

ZW32-12 Outdoor MV Circuit Circuit jest wyposażeniem dystrybucji zewnętrznej z napięciem znamionowym 12KV, trzyfazowe AC 50 Hz. Jest stosowany w systemie dystrybucji podstacji oraz przedsiębiorstw przemysłowych i górniczych do ochrony i kontrolowania użytkowania. Jest również stosowany w wiejskich miejscach siatki zasilania z częstym działaniem w celu zerwania i zamykania prądu obciążenia oraz nad prądem obciążenia i prądem zwarciowym systemu zasilania.

Izolacja przenikliwości próżniowej przyjmuje silikonową obudowę gumową, o dłuższej żywotności, wyższej niezawodności, dobrej odporności na pogodę, wygodnej do transportu, dobrej oceny. Mechanizm operacyjny przyjmuje miniaturyzację, wysoki niezawodny mechanizm operacji sprężyny, ma zalety prostej struktury, żywotności mechanicznej do 10000 razy.

Ten wyłącznik i kontroler może tworzyć kompletny zestaw jako Recloser, realizować zdalne sterowanie, telemetrię, komunikację zdalną, regulację zdalną cztery funkcje zdalne. Produkt Funkcje: Brak zagrożeń spalania i eksplozji, bez konserwacji, niewielkiej wielkości, lekkiej (mniejszej niż 100 kg), długiej żywotności (milion), bezpieczeństwa i niezawodności, prostej operacji, wygodnej konserwacji i instalacji. Może być wyposażone w elektronikę energetyczną PT do odległości zdalnego sterowania może być wyposażony w podwójny zasilacz.

Urządzenie do przełączania i system automatyzacji przedpłaty inteligentnego Reclosera.

Standard: IEC 62271-100

Cechy

1. Wyłącznik przyjmuje trójfazową strukturę rozpórki, która ma charakterystykę wydajności łamania, brak zagrożeń spalania i eksplozji, beztrzymającej, małej wielkości, lekkiej i długiej żywotności.

2. Wyłącznik przyjmuje w pełni zamkniętą konstrukcję o dobrej wydajności uszczelnienia, która pomaga poprawić wydajność odporności na wilgoć i antykondensację, a szczególnie nadaje się do stosowania w zimnych lub wilgotnych obszarach.

3. Trójfazowe filary i obecne transformatory wykorzystują importowaną izolację stałą żywicy epoksydowej lub stosują domową żywicę epoksydową outsourcing gumową silikonową izolację stałą stałą; Ma charakterystykę odporności na wysoką i niskiej temperatury, odporności ultrafioletowej i odporności na starzenie się.

4. Mechanizm operacyjny przyjmuje zminiaturyzowany sprężynowy mechanizm operacyjny, moc magazynowania energii jest niewielka, a zużycie energii otwierania i zamykania jest niskie; Przekładnia mechanizmu przyjmuje tryb bezpośredniej transmisji, liczba części jest niewielka, a niezawodność jest wysoka. Mechanizm działający jest umieszczany w zamkniętym mechanizmie, co rozwiązuje problem korozji mechanizmu operacyjnego i poprawia niezawodność mechanizmu.

5. Działanie otwierające i zamykające wyłącznika można obsługiwać ręcznie lub elektrycznie i za pomocą zdalnego sterowania. Można go dopasować do inteligentnego kontrolera w celu realizacji automatyzacji dystrybucji energii, a także można go połączyć z Recloserem, aby utworzyć automatyczny reloser i sekcjalizator.

Or Obecne transformatory do pomiaru można dodać zgodnie z wymaganiami użytkownika.

7. wyłącznik może być wyposażony w trójfazowy przełącznik izolowania łącza, a widziane pękanie, gdy przełącznik izolowania jest otwarty, i jest wyposażony w urządzenie blokujące przeciw mistaku z korpusem wyłącznika. Gdy wyłącznik jest w pozycji zamykania, przełącznika izolacji nie można otworzyć ani zamykać; Wyłącznik można obsługiwać tylko wtedy, gdy nóż izolacji jest w pełni zamknięty lub w pełni otwarty. Izulatory filarów Arerester można połączyć ze sobą, aby uzyskać łatwą konserwację.

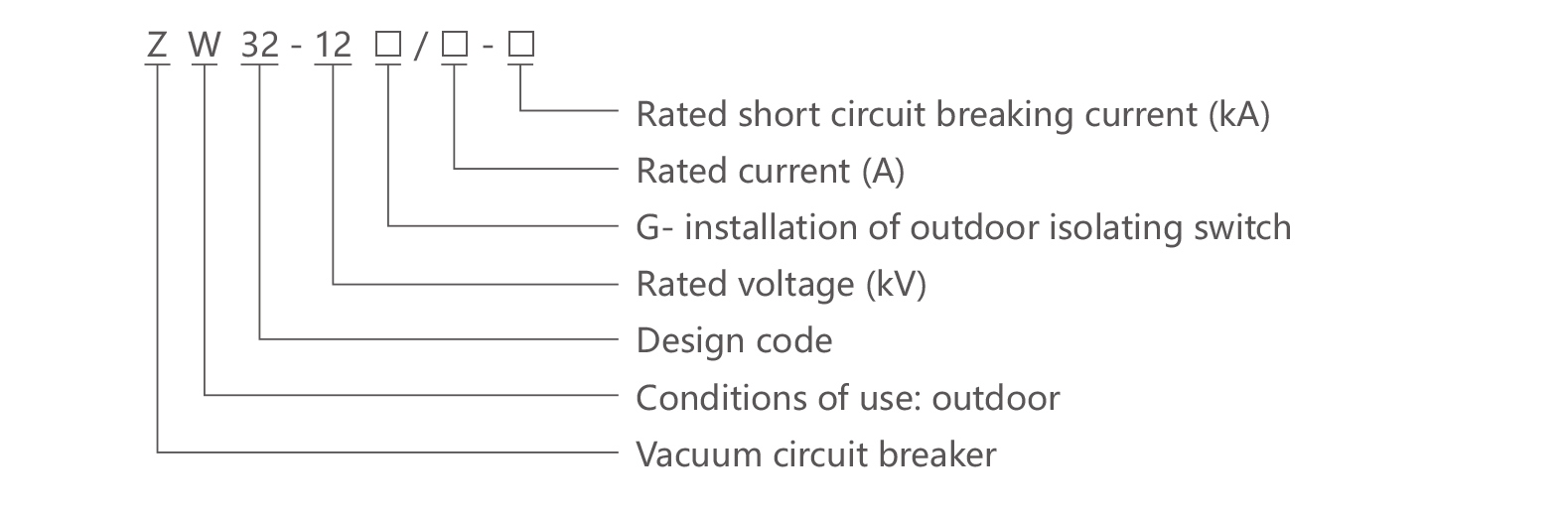

Wybór

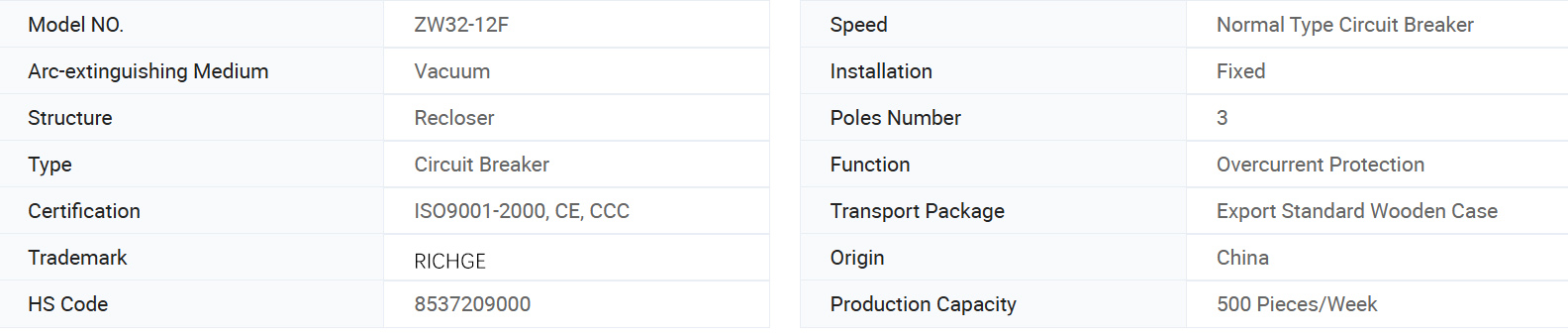

Podstawowe informacje.

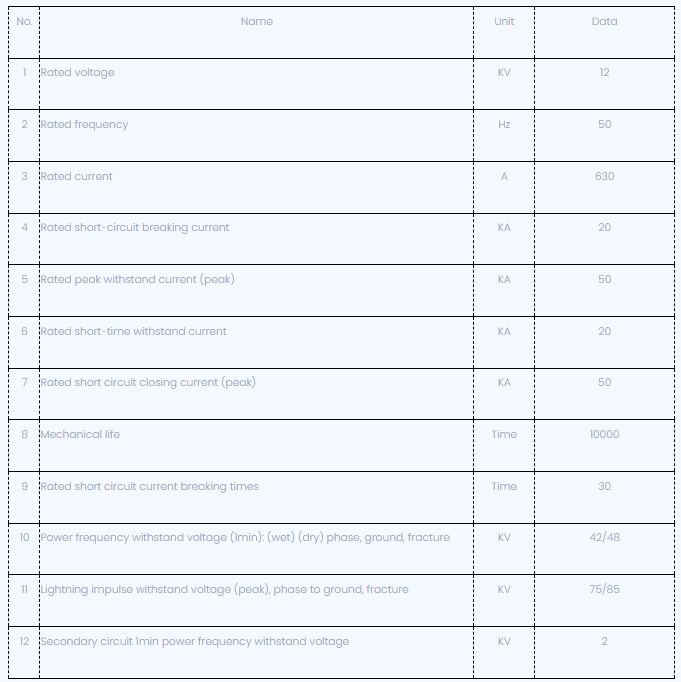

Parametr techniczny

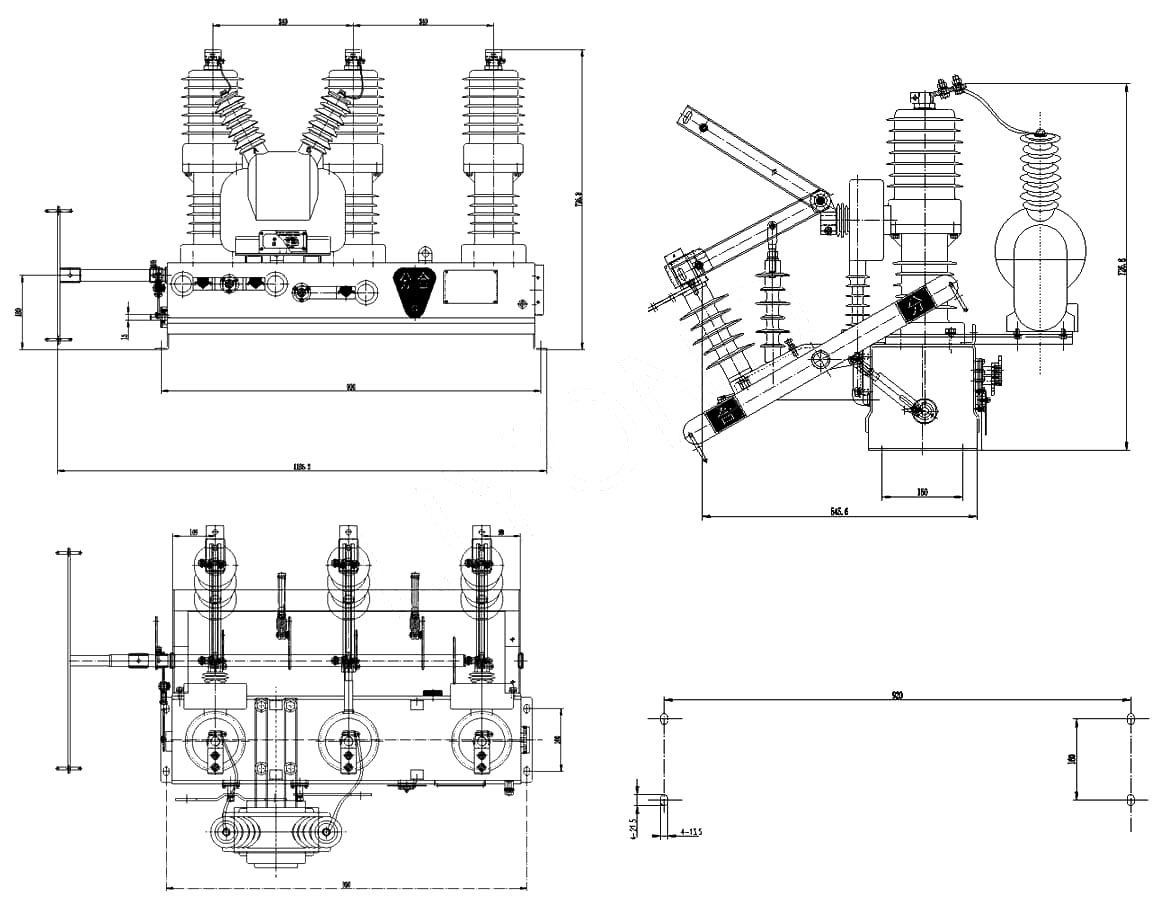

Rysunek wymiarowy:

ZW32-12 Odniesienie wymiarów

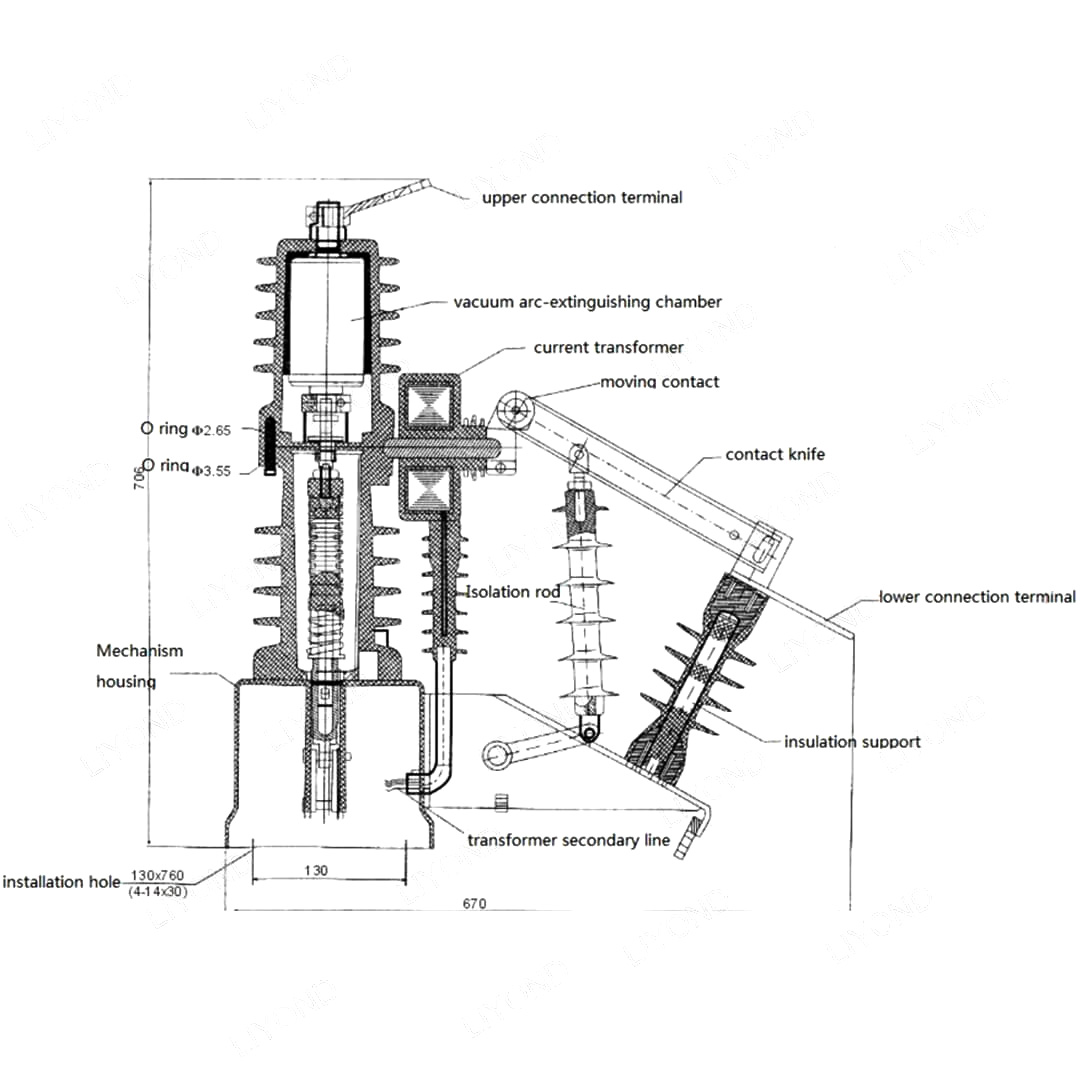

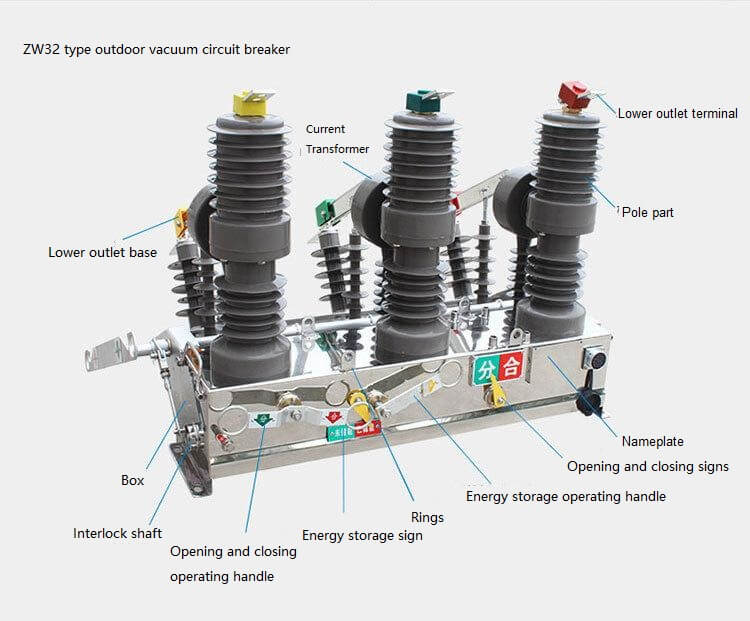

ZW32-12 Odniesienie do struktury

ZW32 STRUKTURY AUTO RECLOSER

Warunki pracy

1. Temperatura powietrza otoczenia: -40 ℃ ~+40 ℃;

2. Wysokość: nie więcej niż 2000 m;

3. Otaczające powietrze może być zanieczyszczone przez kurz, dym, żrące gaz, pary lub spray solne;

4. Prędkość wiatru nie przekracza 34 m/s (równoważna 700PA na cylindrycznej powierzchni);

5. Można zignorować wibracje lub ruch uziemienia ze sprzętu do rozdzielnicy i sterowania;

6. Poziom zanieczyszczenia: ⅲ
