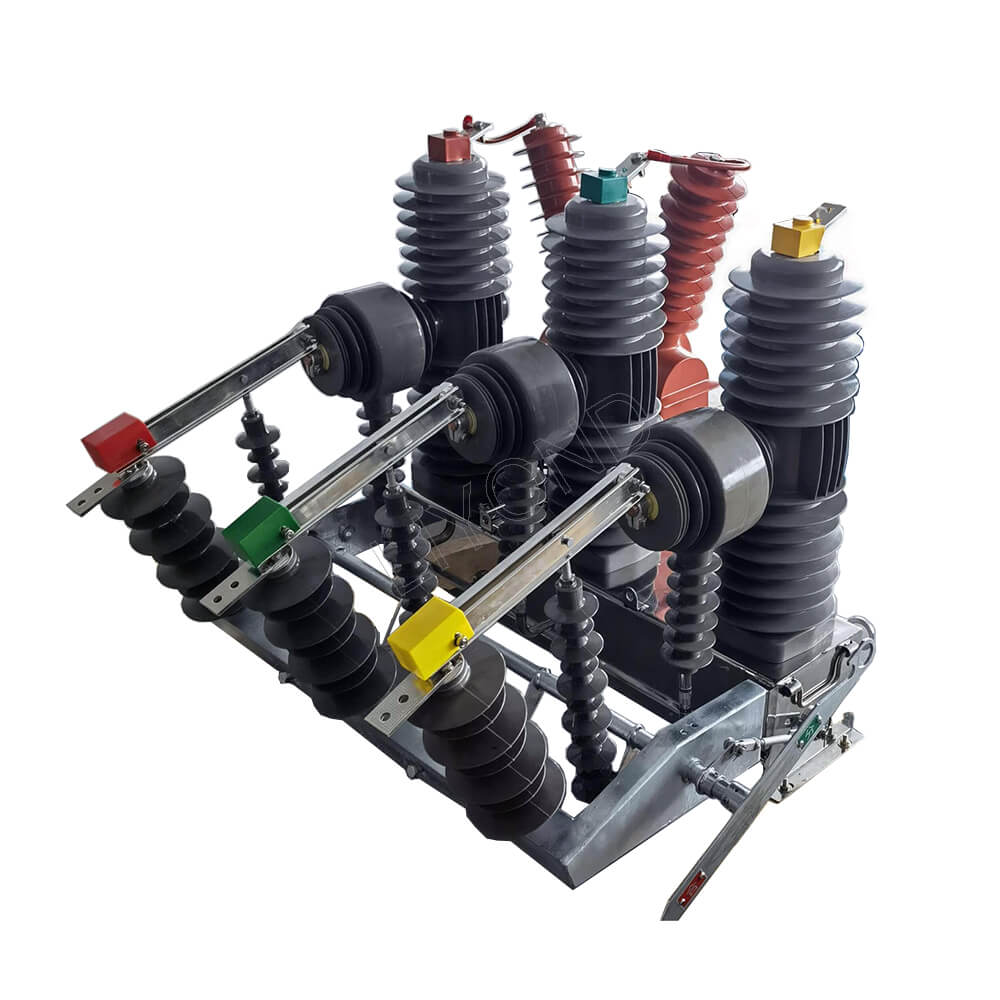

24KV Outdoier Wysokie napięcie Inteligentne trzyfazowe obwód próżniowy zamontowany na biegunach

24KV Outdoier Wysokie napięcie Inteligentne trzyfazowe obwód próżniowy zamontowany na biegunach

ZW32-24 Seria Outdoor Outdoor Vacuum Voyumer jest stosowana w AC 50 Hz, napięcie znamionowe 24KV trójfazowy system zasilania do zamykania/zerwania prądu obciążenia, nadprądowego i zwarciowego prądu. Breaker może wyposażony w relowanie kontrolera w celu przełamania tożsamości charakterystyki prądu i osiągnąć wiele automatycznej relacji lub izolacji błędów. Samozwańczy PT jako źródło zasilania, staje się inteligentnym wyłącznikiem obwodu zdolnym do kontrolera z wyjściem Signa napięcia i prądu. Elektroniczny PT zapewnia zasilacz i może wypełnić trzyetapowe kompozytowe ochronę opóźnienia prądu nadmiernego opóźnienia oraz zwarcia i szybkiego przełomu.

Może być wyposażony w sprężynowy mechanizm operacyjny, który ma podstawowe funkcje, takie jak prąd zerwania i zamykania, prąd przeciążenia i prąd zwarciowy. Jest to podstawowy typ serii ZW32-24. Wyłącznik i przełącznik izolacyjny można połączyć, tworząc „połączony wyłącznik” (zwany dalej „łączonym wyłącznikiem”) z wyraźnym pęknięciem. W przełączniku izolacyjnym użytkownik może wybrać skorzystanie z silikonowej pochwy izolacyjnej gumowej, która ma charakterystykę deszczu, śniegu, piasku oraz przeciwpobiegowania i korozji, i może skutecznie unikać zamrażania i utleniania przełącznika izolacyjnego.

Breaker można eGured za pomocą błyskawicy, a błyskawica może być zainstalowana po dowolnej stronie linii przychodzących i wychodzących zgodnie z wymaganiami użytkownika;

Wyłącznik może być wyposażony w kontroler prądu odbiorczego, który ma funkcję ucieczki przepływu i nadmiernego prądu: wyłącznik może być wyposażony w 2 do 3 transformatorów pomiarowych lub pomiarowych.

Kontroler Recloser można skonfigurować jako inteligentny wyłącznik typu Recloser. Podstawowy typ i kontroler przekładania są odpowiednie na okazję do łatwego do dostępu zasilacza. Kontroler typu PT i zbieżności są odpowiednie na okazję bez zasilania. Inteligentny wyłącznik jest odpowiedni dla zasilania typu promieniowania i systemu zasilacza sieci Ring, aby pomóc systemowi wyeliminować przejściowe usterki i automatycznie przywrócić zasilanie, a także izolować usterki w celu osiągnięcia automatyzacji sieci dystrybucji

ZW32-24 Outdoor AC Wysokie napięcie wyłącznika próżniowe (zwana dalej wyłącznikiem obwodu) jest znamionowe napięcie 24 kV, trzyfazowe wyposażenie dystrybucji mocy zewnętrznej próżniowej 50 Hz. Służy głównie do otwierania i zamykania prądu obciążenia, prądu przeciążenia i prądu zwarciowego w systemie zasilania. Prąd przeciążenia i prąd zwarcia. Odpowiedni dla podstacji oraz przedsiębiorstw przemysłowych i wydobywczych w systemie dystrybucji w celach ochrony i kontroli, bardziej nadaje się do siatki wiejskiej i miejsca częstego działania.

Funkcje struktury produktu

1. Skorupa jest wykonana z wysokiej jakości stali nierdzewnej lub zwykłej stalowej płyty, która jest spryskiwana lakierem odpornym na UV po procesie leczenia przeciwrustowego Dacromet. Produkt ma doskonałe przeciw taranie, mgłę przeciw solą i inne właściwości przeciw środowiskowej.

2. APG Stały izolowany słup jest kapsułkowany gumą silikonową (jako izolację i bufor), z niewielką objętością, doskonałą wydajnością przeciw kondensacji, długim okresem pracy i niezawodnej wydajności.

3. Mechanizm operacyjny to wiosenny mechanizm operacyjny, który może być ręczny lub elektryczny. W razie potrzeby można dodać urządzenie operacyjne zdalnego sterowania i urządzenie, aby uniknąć zamykania prądu odczucia. Wymagana moc zewnętrznego zasilacza wynosi nie więcej niż 70 W, co można łatwo wyposażyć w zasilanie zapasowe. Urządzenie buforowe o unikalnej konstrukcji ma doskonałą wydajność, małe odbicie i niski hałas.

4. Komora gaszenia łuku przyjmuje specjalną technologię lutowania ze stali nierdzewnej bez galwanizacji, o wysokiej jakości spawania, stabilności i niezawodności oraz niskiej szybkości wycieku powietrza. Specjalna ceramiczna formuła metalizacji i zaawansowany proces metalizacji ceramicznej są wykorzystywane w procesie produkcyjnym w celu zapewnienia szczelności powietrza produktu, a wytrzymałość na rozciąganie wynosi pełne uszczelnienie pierwotne 130 MPa.

5. Obecny transformator jest wykonany z wysokiej jakości materiału magnetycznego i izolacji złożonej żywicy epoksydowej i silikonowej. Ma zalety dużej pojemności, wysokiej dynamicznej stabilności termicznej, wysokiego poziomu precyzyjnego, bez konserwacji i wysokiej niezawodności.

Cechy

1. Wyłącznik obwodu przyjmuje trójfazową strukturę filaru, która ma charakterystykę wydajności, stabilności i niezawodności, braku niebezpieczeństwa spalania i eksplozji, bezobsługowej, małej wielkości, lekkiej i długiej żywotności.

2. Wyłączarka przyjmuje w pełni zamkniętą strukturę o dobrej wydajności uszczelnienia, która pomaga poprawić wydajność odporną na wilgoć i antykondensację, a szczególnie nadaje się do stosowania w ciężkich zimnych lub wilgotnych obszarach.

3. Trójfazowe filary i prądowe transformatory są izolowane przez importowane stałe żywicy epoksydowej na zewnątrz, które mają charakterystykę oporności o wysokiej i niskiej temperaturze, odporności ultrafioletowej i odporności na starzenie się.

4. Mechanizm operacyjny przyjmuje zminiaturyzowany mechanizm operacyjny, który ma niskie zużycie energii do otwierania i zamykania; Przekładnia mechanizmu przyjmuje tryb bezpośredniej transmisji, z mniejszą liczbą części otwierania i zamykania oraz wysoką niezawodnością. Mechanizm działający znajduje się w zamkniętym mechanizmie, co rozwiązuje problem korozji mechanizmu i poprawia niezawodność mechanizmu.

5. Operacje otwierające i zamykające wyłącznik można obsługiwać ręcznie lub elektrycznie lub zdalnie. Można go dopasować do kontrolera w celu realizacji automatyzacji dystrybucji mocy, a także można go połączyć z kontrolerem Reclosera w celu utworzenia Reclosera.

6. wyłącznik może być wyposażony w dwufazowy lub trójfazowy CT do automatycznej ochrony nadmiernej prądu i inteligentnej kontroli w celu analizy informacji. .

7. wyłącznik może być wyposażony w przełącznik izolowania i połączenie trójfazowe. Istnieje oczywiste, widoczne złamanie, gdy przełącznik izolowania znajduje się w stanie wyłączonym i ma blokadę przeciw mistaku z korpusem wyłącznika. Można go połączyć z izolatorem Surge Arerester Post w celu łatwej i bezpiecznej konserwacji.

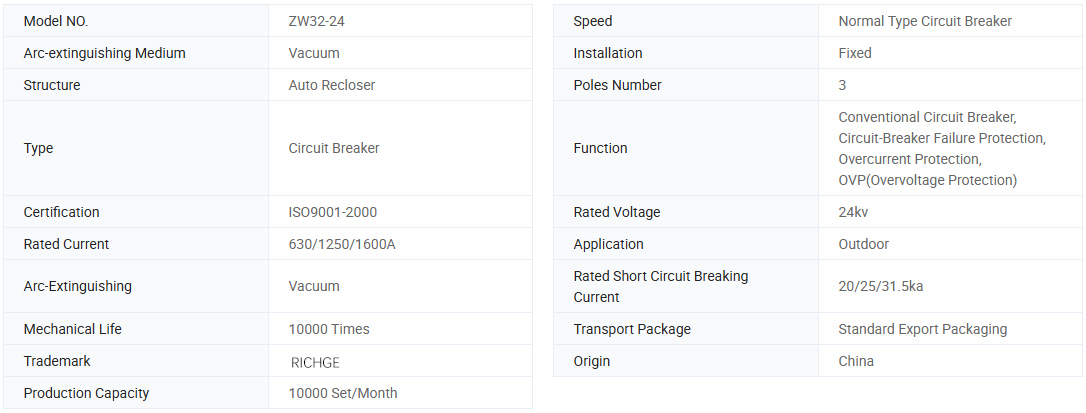

Podstawowe informacje.

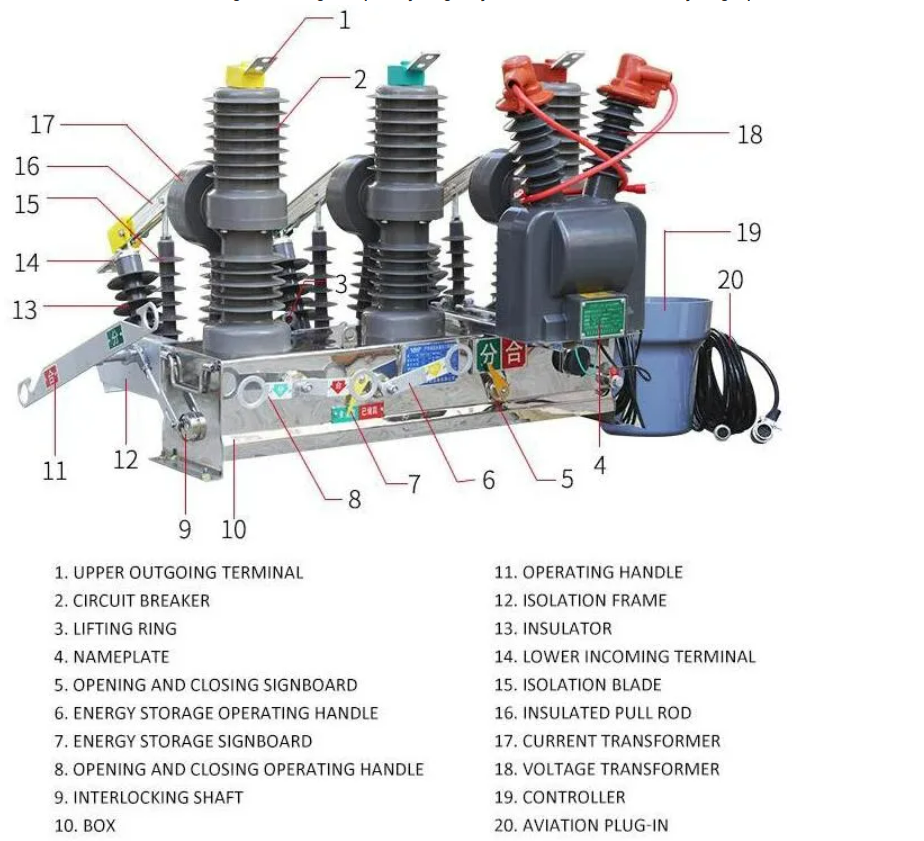

Opis modelu

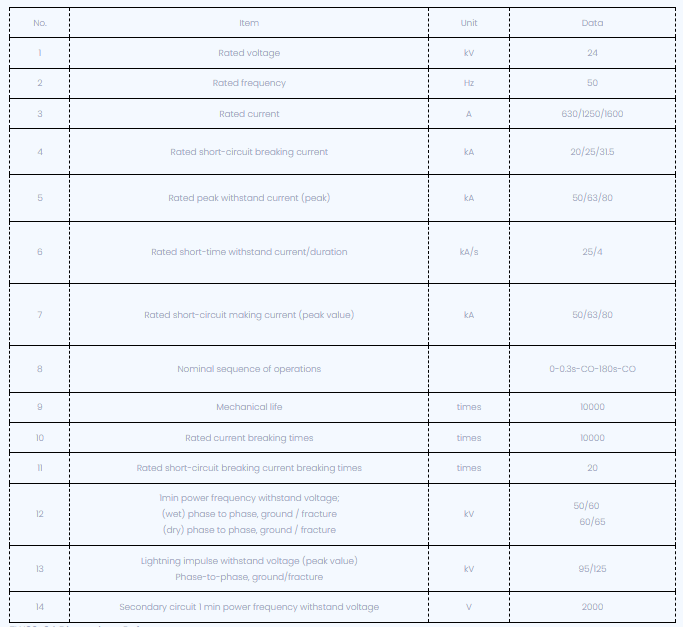

Parametr techniczny

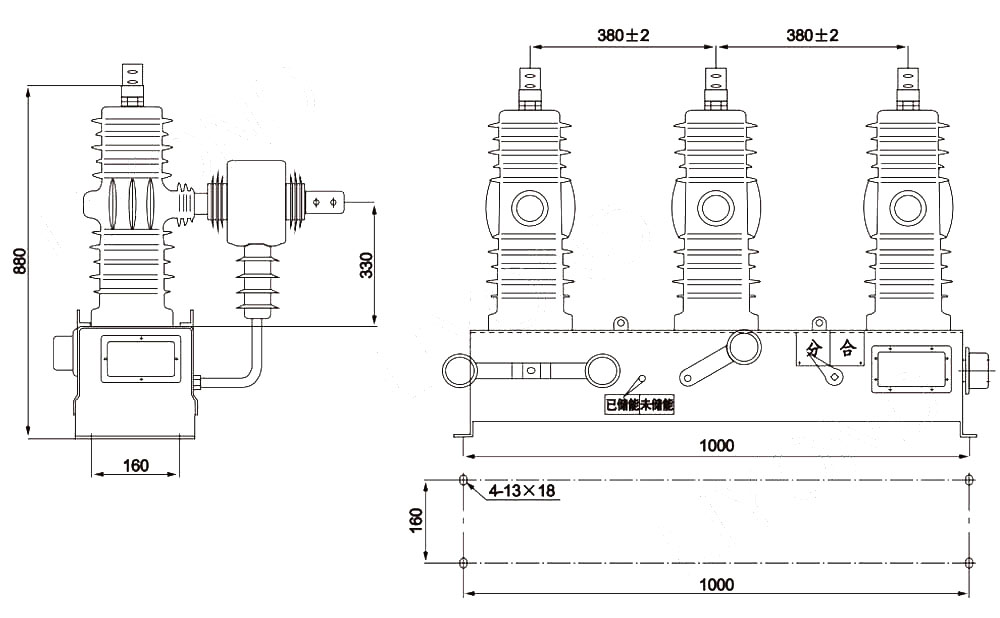

Rysunek wymiarowy konturu

ZW32-24 Odniesienie wymiarów

Podczas zamawiania określ typ produktu, nazwę, ilość, prąd znamionowy, znamionowy prąd zerwania zwarcia, współczynnik prądu prądu, tryb pracy i napięcie robocze, itp.

Warunki pracy

1. Wysokość 1000 m;

2. Temperatura powietrza otoczenia wynosi 45 ° C ~+65 ° C; Dzienna różnica temperatur wynosi 25 ° C;

3. Prędkość wiatru nie jest większa niż 35 m/s;

4. Intensywność trzęsienia ziemi nie przekracza 8 stopni;

5. Poziom zanieczyszczenia: poziom IV;

6. Miejsce instalacyjne: Brak łatwopalnych, suchych zagrożeń eksplozji, miejsca korozji chemicznej.
