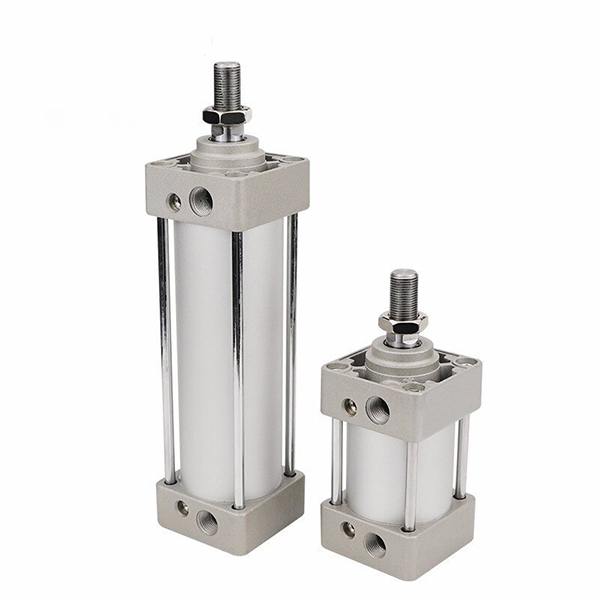

Cylinder standardowy z lekkim drążkiem kierowniczym SOLH MBB to ulepszony, lekki model, o 10% lżejszy niż tradycyjna seria MB i w pełni zgodny z normami ISO15552 w zakresie bezpośredniej wymiany importowanych cylindrów z drążkami kierowniczymi. Wyposażony w podwójną regulowaną poduszkę powietrzną i kwadratowe zaślepki, zapewnia wysoką sztywność, niski poziom hałasu i stabilną pracę bez oleju, odpowiedni do warunków pracy przy średnim obciążeniu i wysokiej częstotliwości. Obejmuje wiele wariantów i różnorodnych opcji montażu, szeroko stosowanych w urządzeniach transportowych i maszynach automatyki ogólnej. Dzięki dojrzałej produkcji masowej i wystarczającym zapasom zapewnia stabilne dostawy partii i eksport na całym świecie.

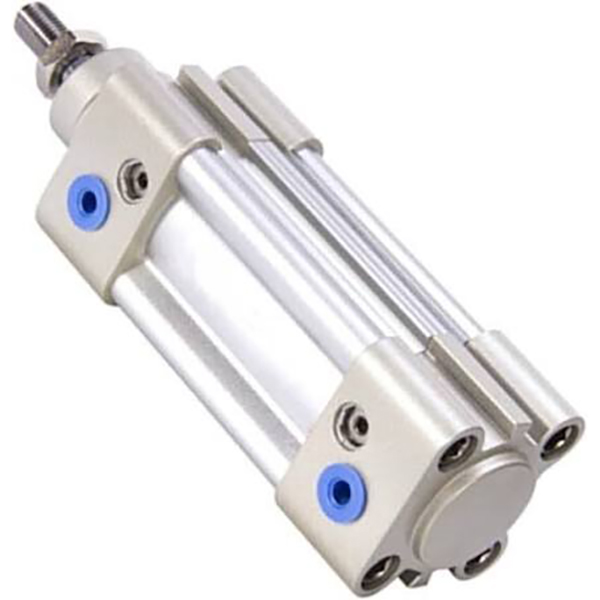

Siłownik profilowy SOLH SAI bez drążka kierowniczego jest zgodny z normą ISO15552, wymienny wymiarowo z seriami FESTO DNC i SE. Wyposażony w zintegrowaną aluminiową lufę w kształcie litery M, jest wyposażony w dwustronną regulowaną poduszkę powietrzną i elastyczną podkładkę PPV oraz dwustronne rowki czujnikowe. Pełne warianty obejmują pojedynczy pręt, podwójny pręt, regulowany skok, zamykany i cylinder zintegrowany z zaworem SAIF. Umożliwia bezolejową pracę przy niskim ciśnieniu rozruchowym. Rozmiary otworów φ32 ~ 200 mm, niestandardowy skok do 2000 mm i różne opcje montażu ISO. Szeroko stosowane w maszynach pakujących, przenośnikach i automatyce obrabiarek. Stabilna produkcja masowa i wystarczające zapasy sprawiają, że jest to opłacalny ogólny siłownik liniowy do urządzeń automatyki eksportowej.

Standardowy siłownik kwadratowy SOLH SE bez drążka kierowniczego jest zgodny z normami ISO15552 i VDMA24562, bezpośrednio wymienny z serią FESTO DNC i SMC CP96S. Zintegrowana kwadratowa aluminiowa lufa zapewnia wysoką sztywność, wyposażona w dwustronną regulowaną poduszkę powietrzną i 3-stronne rowki czujnika dla elastycznej instalacji. Warianty obejmują pojedynczy pręt, podwójny pręt, regulowany skok i typ z blokadą BSE, odpowiedni do zastosowań o średnim obciążeniu i długim skoku i wysokiej częstotliwości. Twardo anodowany bęben umożliwia pracę bezolejową z wieloma opcjami montażu, szeroko stosowanymi w obrabiarkach, automatyzacji pakowania i przenośników. Niestandardowa usługa o długim skoku, wystarczające zapasy i stabilne dostawy masowe dla globalnych producentów automatyki.

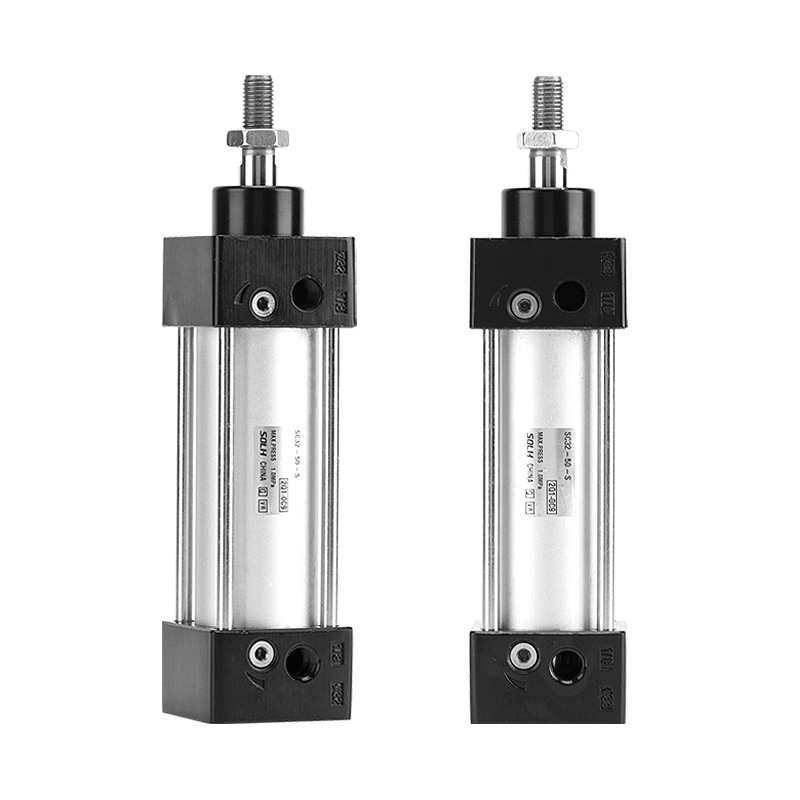

Ekonomiczny standardowy cylinder z drążkiem ściągającym SOLH SC wykorzystuje cztery drążki kierownicze do mocowania zaślepek końcowych o wysokiej sztywności i odporności na uderzenia, powszechnie stosowane jako ogólny siłownik pneumatyczny. Rozmiary otworów w zakresie φ32 ~ 250 mm, wyposażone w dwustronną regulowaną poduszkę powietrzną w celu zmniejszenia uderzeń i hałasu. Warianty obejmują pojedynczy pręt, podwójny pręt SCD, regulowany skok SCJ i zamykany cylinder SCL. Wbudowany pierścień magnetyczny opcjonalnie dla przełączników magnetycznych CMSG/DMSG, wspierający pracę bezolejową. Krótszy korpus niż cylindry o profilu ISO, o tej samej średnicy i konkurencyjnej cenie. Dostępnych jest wiele typów mocowania do pchania, przenoszenia i pozycjonowania na przenośnikach, liniach pakujących i montażowych. Wystarczające zapasy obsługują masowe zamówienia eksportowe.

Siłowniki pneumatyczne o profilu bez ściągaczy SOLH DNC są ściśle zgodne z międzynarodowymi normami ISO 15552 i VDMA 24562, doskonale wymienne z głównymi europejskimi standardowymi cylindrami w celu bezproblemowej modernizacji sprzętu i zagranicznych projektów eksportowych. Zintegrowany kwadratowy profil aluminiowy o dużej sztywności usuwa odsłonięte drążki kierownicze, co zapewnia większą stabilność konstrukcyjną i uporządkowany układ, w połączeniu z wbudowanymi dwustronnymi rowkami na czujniki zapewniającymi wygodną instalację przełącznika magnetycznego. Standardowe, regulowane poduszki powietrzne PPV z podwójną końcówką skutecznie amortyzują kolizje bezwładnościowe podczas wykonywania ruchu posuwisto-zwrotnego przy dużych prędkościach; Wysokiej jakości uszczelnienie kompozytowe o niskim współczynniku tarcia zapewnia bezolejową pracę z całkowitym skokiem roboczym sięgającym 4000 km i powtarzalną dokładnością pozycjonowania w zakresie ± 0,05 mm. Opcjonalne konfiguracje obejmują pręt kwadratowy, pręt podwójny, blokadę pozycji i mechaniczne blokady końcowe. Nasza stabilna produkcja masowa gwarantuje wystarczające zapasy punktowe, szeroko stosowane w automatyce samochodowej, elektronice precyzyjnej, maszynach pakujących i zautomatyzowanych liniach produkcyjnych zgodnych z europejskimi standardami, wymagających stabilnej pracy w długich cyklach.

Siłowniki pneumatyczne profilowane bez ściągaczy serii SOLH SI są ściśle zgodne z międzynarodowymi normami ISO 15552 (dawniej ISO 6431) i VDMA 24562, doskonale wymienne z cylindrami Festo serii DNC, SE i DSBA jako opłacalna alternatywa średniej klasy. Zbudowany ze zintegrowanego, kwadratowego profilu ze stopu aluminium w kształcie gwiazdy, bez odsłoniętych drążków ściągających, korpus cylindra zapewnia doskonałą sztywność konstrukcyjną, doskonałe właściwości przeciwskrętne i przeciwugięciowe, a także schludną, odporną na korozję obudowę, idealną do schludnego rozmieszczenia obok siebie na liniach zautomatyzowanych. Wbudowane dedykowane rowki na czujniki po obu stronach umożliwiają bezpośredni montaż przełączników magnetycznych AirTAC CMSE, DMSE i CS1 bez dodatkowych wsporników montażowych. Wyposażony w standardowe dwustronne, ręcznie regulowane poduszki powietrzne w połączeniu z elastycznymi zderzakami PPV, skutecznie amortyzuje uderzenia bezwładnościowe i tłumi hałas podczas wykonywania ruchu posuwisto-zwrotnego z dużą prędkością. Wysokiej jakości podwójny system uszczelnień kompensacyjnych typu Y zapewnia bardzo niskie ciśnienie początkowe wynoszące 0,1 MPa i stabilną, długoterminową pracę bezolejową. Tłoczysko z twardej chromowanej stali 45 # charakteryzuje się doskonałą odpornością na zużycie i rdzę. Pełna gama niestandardowych wariantów obejmuje podwójne tłoczysko synchroniczne SID, model z regulowanym skokiem SIJ, wersję z blokadą położenia SIL, zintegrowany siłownik zawór-cylinder SIF oraz typ tłoczyska kwadratowego z zabezpieczeniem przed skręcaniem SIQ, aby spełnić różnorodne wymagania przemysłowe. Cała seria jest domyślnie wyposażona we wbudowany pierścień magnetyczny umożliwiający sprzężenie zwrotne położenia tłoka w czasie rzeczywistym i sterowanie połączeniem PLC. Szeroko stosowany w europejskich standardach maszyn eksportowych, zautomatyzowanym montażu, pakowaniu, transporcie materiałów i pomocniczym napędzie obrabiarek, równoważy niezawodność wydajności i konkurencyjną cenę, zastępując konwencjonalne cylindry SC z drążkami kierowniczymi i drogie importowane cylindry DNC.

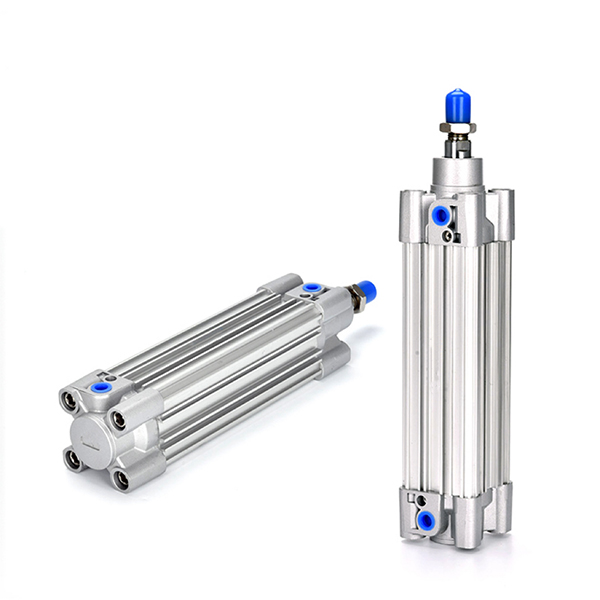

Siłownik z profilem drążka kierowniczego SOLH CP96S jest zgodny z normami ISO15552 i VDMA24562, w pełni wymienny z oryginalną serią CP96S. Zaprojektowany z podwójnym systemem buforowym łączącym regulowaną poduszkę powietrzną i gumową podkładkę, osiąga niski poziom hałasu i łagodne uderzenia przy dużych prędkościach i wysokiej częstotliwości ruchu posuwisto-zwrotnego przy 50 ~ 1000 mm/s. Wbudowana aluminiowa lufa z drążkiem kierowniczym jest o 15% lżejsza niż konwencjonalne cylindry z drążkiem kierowniczym, charakteryzuje się dużą sztywnością i doskonałą odpornością na obciążenia przesunięte. Warianty obejmują standardowy typ z pojedynczym prętem i model z podwójnym prętem zapobiegającym skręcaniu CP96SD. Wbudowany pierścień magnetyczny opcjonalnie dla czujników M9B/A93; dostępne wersje z tłoczyskiem wysokotemperaturowym i ze stali nierdzewnej. Otwór φ32 ~ 125 mm, skok dostosowany do 2000 mm. Szeroko stosowane w obrabiarkach i automatyce pakowania o dużej wytrzymałości do globalnej wymiany sprzętu.

Cylinder przesuwny SOLH HLH z ultracienką liniową szyną L wykorzystuje zintegrowaną jednostronną szynę prowadzącą z kulkami obiegowymi i smukłym, niskoprofilowym korpusem, aby zaoszczędzić miejsce instalacyjne, pneumatyczny suwak dwustronnego działania przeznaczony do precyzyjnego pozycjonowania przy małych obciążeniach. Rozmiary otworów wahają się od 6, 10, 16 do 20 mm przy standardowych skokach 5–60 mm, ciśnieniu roboczym 0,15 ~ 0,7 MPa i temperaturze roboczej od -20 ℃ do 70 ℃. Korpus cylindra posiada gwintowane otwory montażowe w 4 kierunkach i porty powietrza z 3 stron, co pozwala na elastyczny układ rurociągów. Wózek ślizgowy jest wyposażony w gwintowane otwory mocujące i otwory na kołki pozycjonujące na górnej i przedniej powierzchni. Wbudowany pierścień magnetyczny jest standardem i posiada podwójne boczne szczeliny do montażu magnetycznych kontaktronów. Pływające połączenie pomiędzy tłoczyskiem a wózkiem eliminuje boczne obciążenie boczne i zapewnia doskonałą prostoliniowość i precyzję przeciwdziałania obrotowi. W porównaniu z serią HLQ z dwiema szynami, seria HLH charakteryzuje się węższym obrysem, co pozwala na pracę w wąskich przestrzeniach i jest szeroko stosowana w miniprzyrządach inspekcyjnych 3C i półprzewodników, lekkich jednostkach zaciskowych typu push oraz mechanizmach pozycjonowania posuwisto-zwrotnego w kompaktowych maszynach automatycznych.

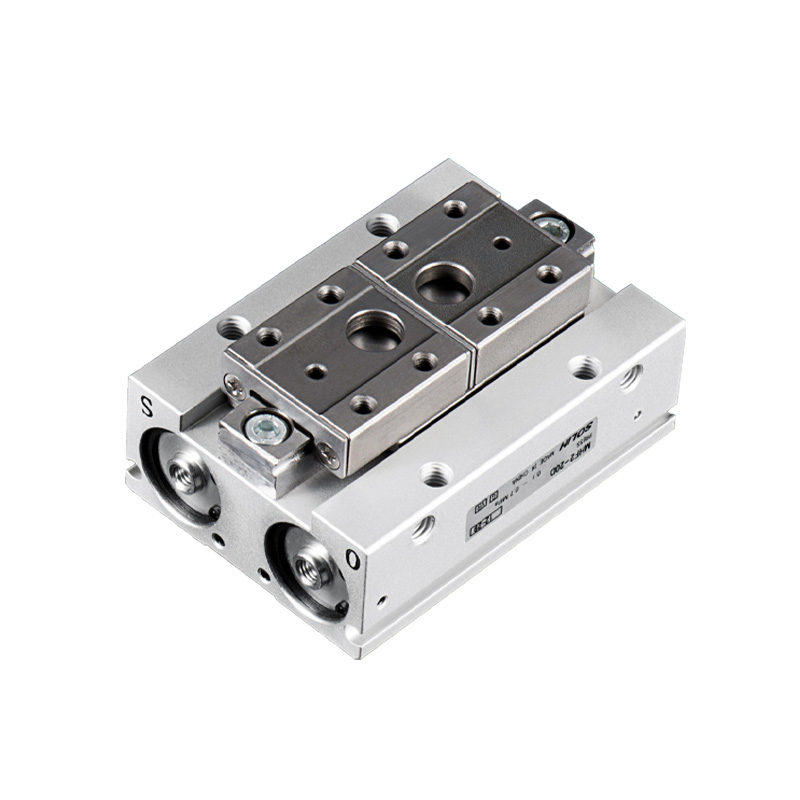

W dwuwałowych cylindrach ślizgowych SOLH HLQ / HLQL zastosowano prowadnice liniowe z kulkami obiegowymi, w tym kompaktową wersję standardową HLQ z cylindrem montowanym z boku i wyjątkowo sztywny symetryczny model HLQL. Rozmiary otworów wahają się od 6 do 25 mm przy skokach 10–150 mm. Podwójna, równoległa konstrukcja tłoczyska zapewnia duży ciąg oraz doskonałe działanie przeciwskrętne i przeciwobrotowe. Wbudowane pływające złącze pomiędzy tłokiem a wózkiem ślizgowym kompensuje mimośrodowe obciążenia boczne. Podstawa posiada gwintowane otwory montażowe w 3 kierunkach, natomiast wózek ślizgowy zapewnia otwory do montażu osprzętu na wielu powierzchniach i kołki pozycjonujące; boczne szczeliny na magnetyczne kontaktrony i wbudowany magnes są w standardzie. Dostępnych jest wiele opcji buforów: podwójny/pojedynczy regulowany bufor powietrza, hydrauliczny amortyzator i zewnętrzne bloki zatrzymujące zapewniające płynny ruch posuwisto-zwrotny i wysoką dokładność powtarzalnego pozycjonowania. HLQ pasuje do średnio-małych ładunków w ograniczonej przestrzeni, podczas gdy symetryczny HLQL obsługuje duże obciążenia i duże mimośrodowe przesunięcie. Szeroko stosowany do automatycznego przenoszenia, precyzyjnego mocowania i pozycjonowania liniowego w 3C, montażu półprzewodników i sprzęcie testującym.
