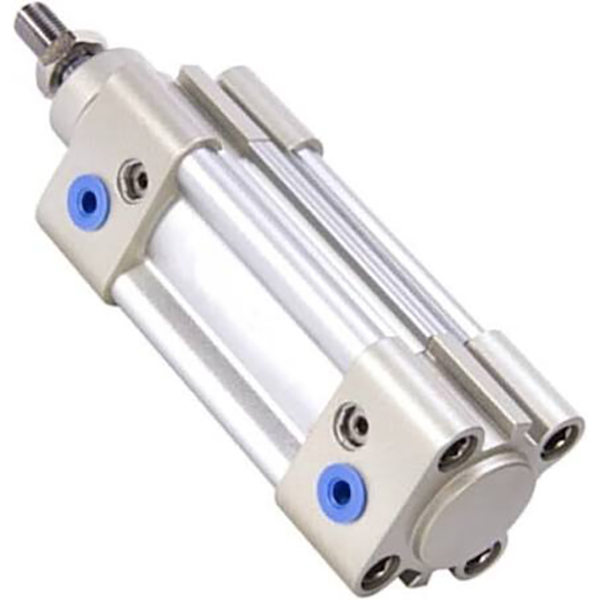

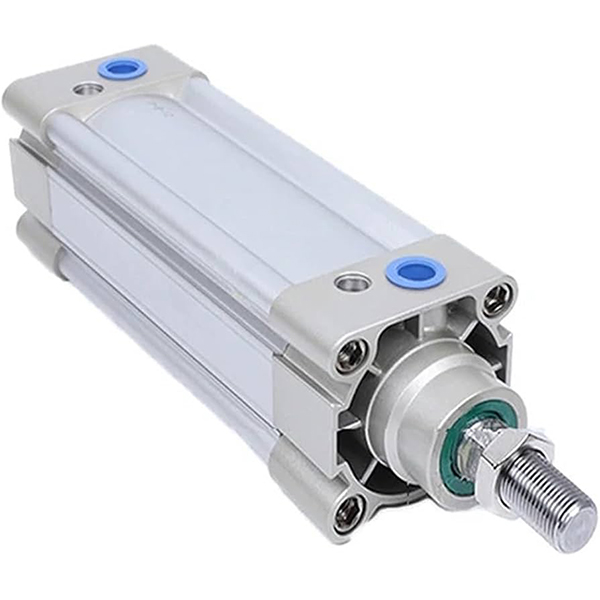

Cylinder standardowy z profilem bez ściągów, serii SAI ISO15552

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Siłowniki profilowe dwustronnego działania serii SOLH SAI są zgodne z międzynarodową normą ISO 15552 (oryginalna ISO6431) / VDMA 24562. Te same wymiary montażowe, co w seriach SI, SE i FESTO DNC, do bezpośredniej wymiany. Charakteryzujący się wysoką wydajnością kosztową, stabilną wydajnością i długą żywotnością, jest to najczęściej stosowany siłownik średniej klasy zgodny z normą ISO do urządzeń automatyki.

Struktura podstawowa i cechy konstrukcyjne

   1. Zgodność ze standardami: ISO15552 / VDMA24562, w pełni wymienne wymiary montażowe i akcesoria.

   2. Struktura: Zintegrowana kwadratowa beczka z profilu aluminiowego w kształcie litery M bez odsłoniętych drążków kierowniczych, wysoka sztywność i odporność na korozję. Dwustronne rowki czujnikowe do przełączników magnetycznych CMSE / DMSE / CS1.

   3. Warianty działania

     -- SAI: Standardowy model jednoprętowy o podwójnym działaniu

     -- POWIEDZIAŁ: Podwójny pręt podwójnego działania, doskonała odporność na skręcanie

     -- SAIJ: Podwójny pręt z regulowanym skokiem

     -- ŻAGIEL: Cylinder zamykany, utrzymujący ładunek w przypadku utraty dopływu powietrza

     -- SAIF: Zintegrowany cylinder z zaworem elektromagnetycznym

     -- Przyrostek -S: Wbudowany pierścień magnetyczny dla czujnika położenia (bez -S = niemagnes)

   4. System poduszek: standardowa, regulowana poduszka powietrzna z podwójnym końcem + elastyczna podkładka buforowa PPV, skutecznie redukująca uderzenia i hałas przy dużej prędkości i dużym obciążeniu.

   5. Uszczelnienie: Podwójne, jednokierunkowe uszczelnienie kompensacyjne typu Y z rowkiem do przechowywania oleju, niskie ciśnienie rozruchowe (0,1 MPa), praca bezolejowa. Tłoczysko ze stali chromowanej na twardo 45 #, odporne na zużycie i rdzę.

Kompletna reguła kodowania modelu

  1. Przykład modelu: SAI50×150-S-FA

   2. Przykłady zamówień standardowych

     -- SAI63×200-S: Bore63, skok 200, wbudowany magnes, typ podstawowy

     -- SAID40×100-FB: Bore40, skok 100, podwójny pręt, mocowanie tylnego kołnierza

     -- SAIL80×300-S-LB: Bore80, skok 300, typ zamykany, mocowanie na łapach

Podstawowe specyfikacje techniczne

Teoretyczna siła ciągu i uciągu @0,6 MPa (pojedynczy pręt, jednostka: N, współczynnik bezpieczeństwa ≥2)

Typy mocowania i modele pochodne

   1. Opcje montażu

     -- Typ podstawowy, mocowanie na łapie LB, kołnierz FA/FB, łącznik CA/CB, czop TC/TCM. Akcesoria opcjonalne: złącze pływające, oczko pręta, złącze I/Y/U/F.

   2. Główny szereg pochodnych

     -- POWIEDZIAŁ: Podwójny pręt o podwójnym działaniu

     -- SAIJ: Podwójny pręt z regulowanym skokiem

     -- ŻAGIEL: Cylinder zamykany do utrzymywania pozycji pośredniej

     -- SAIF: Zintegrowany cylinder zaworu elektromagnetycznego

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu: Oblicz wymagany ciąg w zależności od obciążenia, rezerwa ≥50% marginesu bezpieczeństwa; uaktualnij 1 ~ 2 rozmiary pod obciążeniem przesuniętym/obciążeniem wspornika.

   2. Potwierdzenie skoku: Dodaj margines bezpieczeństwa 20 ~ 50 mm do efektywnego skoku; maksymalny skok standardowy 1000 mm, dostosowany do 2000 mm.

   3. Dopasowanie konfiguracji

     - Sygnał zwrotny o położeniu: wybierz model magnesu -S, dopasuj przełączniki magnetyczne CMSE/DMSE;

     -- Montaż: mocowanie na łapach LB do dużych obciążeń poziomych; Kołnierz FA preferowany do montażu pionowego;

     - Funkcja specjalna: wybierz SAID dla podwójnego pręta, SAIJ dla regulowanego skoku, SAIL dla blokowania pozycji, SAIF dla kompaktowego układu.

Podsumowanie w jednym zdaniu

     Siłownik profilowy SOLH SAI ISO15552 bez drążka kierowniczego może bezpośrednio zastąpić serię FESTO DNC, SE i SI, wyposażony w regulowany bufor PPV i bogate warianty, ekonomiczny ogólny siłownik liniowy do automatyzacji eksportu, pakowania i wyposażenia obrabiarek.
