Siłownik obrotowy łopatkowy serii CRB1 / CRB2

Siłownik obrotowy łopatkowy serii CRB1 / CRB2 (wymienny SOLH)

Marka: SOLH firmy Richge Technology

Pozycjonowanie produktu i główna różnica w serii

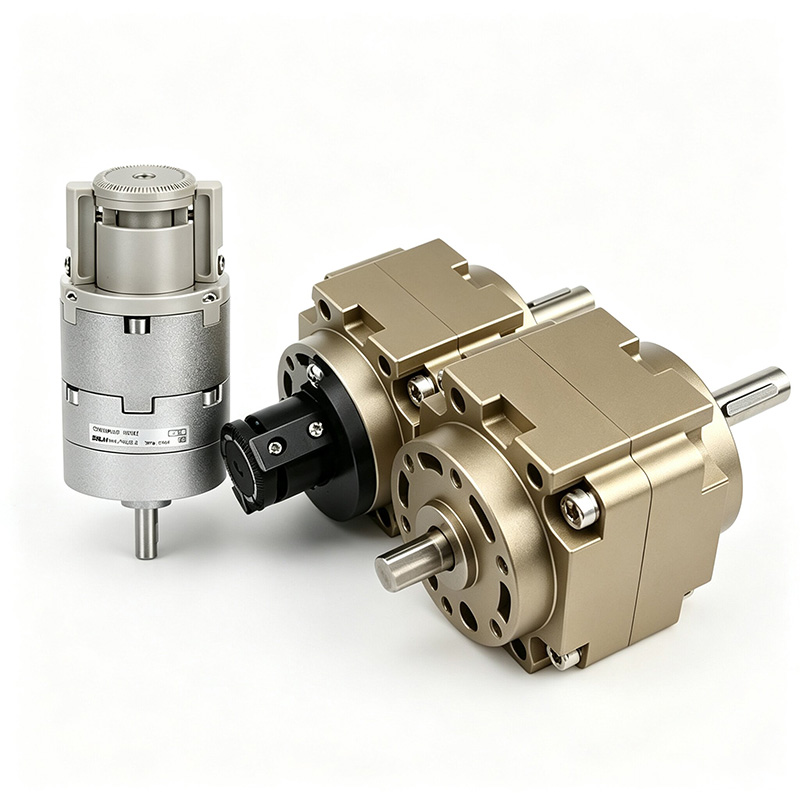

     SOLH CRB1 i CRB2 to obrotowe cylindry łopatkowe napędzane pojedynczymi/podwójnymi łopatkami. Bez luzu zazębienia przekładni, charakteryzują się ultrakompaktową obudową, niską bezwładnością obrotową i ultraszybką reakcją.

     -- CRB2 (mała seria): średnica otworu 10–40 mm do małych obciążeń i wąskiej przestrzeni, kompaktowa, lekka konstrukcja

     -- CRB1 (duża seria): średnica otworu 50–100 mm do dużych obciążeń i wysokiego momentu obrotowego, pełne podparcie łożyska o doskonałej odporności na uderzenia

     Maksymalny kąt wychylenia pojedynczej łopatki do 270°/280°, podwójna łopatka maks. 90°/100°. Szeroko stosowany do szybkiego obracania, indeksowania i pozycjonowania stacji automatyki.

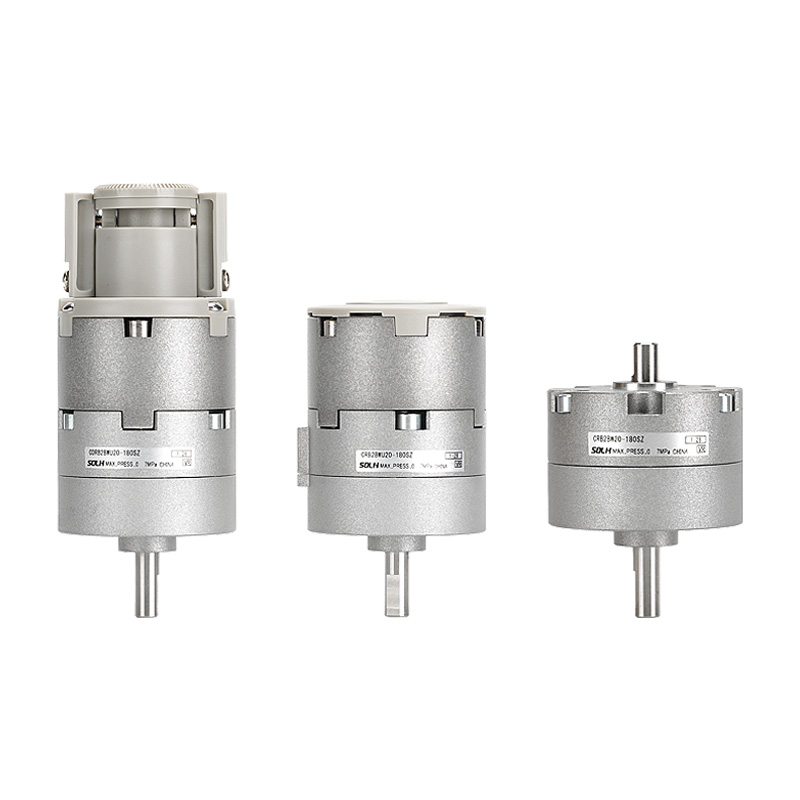

  1. Mała seria standardowa CRB2

     --Rozmiary otworów: 10, 15, 20, 30, 40 mm

     -- Opcje łopatek: S pojedyncza łopatka / D podwójna łopatka

     -- Kąt obrotu: pojedyncza łopatka 90°/180°/270°; Podwójna łopatka 90°/100°

     - Podstawowe zalety: wyjątkowo kompaktowy, lekki, niskie ciśnienie rozruchowe, podwójne porty boczne/osiowe, opcjonalny regulator kąta i przełącznik magnetyczny

     - Zastosowania: szybkie obroty przy lekkich obciążeniach, urządzenia w ograniczonej przestrzeni, elektronika 3C, opakowania, miniaturowa automatyka

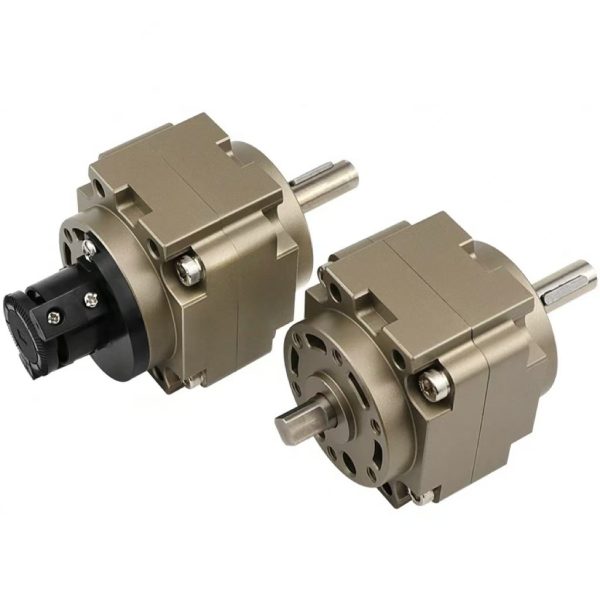

  2. Seria CRB1 o dużej wytrzymałości

     --Rozmiary otworów: 50, 63, 80, 100 mm

     -- Opcje łopatek: S pojedyncza łopatka / D podwójna łopatka

     -- Kąt obrotu: pojedyncza łopatka 90°/180°/270°/280°; Podwójna łopatka 90°/100°

     - Podstawowe zalety: wysoki wyjściowy moment obrotowy, duże obciążenie, pełne podparcie łożyska, odporność na wstrząsy, długa żywotność

     - Zastosowania: odwracanie ciężkich przedmiotów, indeksowanie na dużą skalę, ciężkie uchwyty obrotowe, linie montażowe przemysłu ciężkiego

Dane techniczne uniwersalnego rdzenia

  1. Ogólne parametry standardowe

  2. Teoretyczny wyjściowy moment obrotowy przy 0,5 MPa (wskaźnik wyboru rdzenia)

   2.1 Tabela momentów obrotowych CRB2

   2.2 Tabela momentów obrotowych CRB1

 3 Dopuszczalne odniesienie obciążenia promieniowego i osiowego

     --CRB2-20: promieniowy 120N, osiowy 80N

     --CRB1-50: promieniowy 245N, osiowy 196N

     --CRB1-100: promieniowy 588N, osiowy 490N

Struktura wewnętrzna i zasada działania łopatek

  1. Główne elementy: korpus cylindra, pojedyncza/podwójna łopatka obrotowa, wał wyjściowy, zespół uszczelniający, zderzak gumowy końcowy, śruby regulacji kąta

  2. Logika działania: Sprężone powietrze wpływa do jednej komory, aby popchnąć łopatkę w celu obracania się wokół centralnego wału, podczas gdy przeciwna komora jest wylotowana.

     -- Podwójna łopatka: podwojony moment obrotowy, ograniczony kąt obrotu ≤100°

     -- Pojedyncza łopatka: szerszy zakres obrotu do 270°

  3. Unikalne zalety podstawowe

     - Brak konstrukcji przekładni i zębatki, zerowy luz, płynny, cichy obrót bez wibracji uderzeniowych

     -- Ultra kompaktowy kształt, niska bezwładność obrotowa, ultraszybka reakcja (obrót o 90° < 0,1 s)

    -- Opcjonalny wał drążony, wygodny do wewnętrznego prowadzenia rur i przewodów

     -- Podwójne śruby dostrajające dla ograniczenia skoku; regulacja pojedynczej łopatki 0~270°, podwójnej łopatki 0~90°

Kompletne zasady kodowania modelu

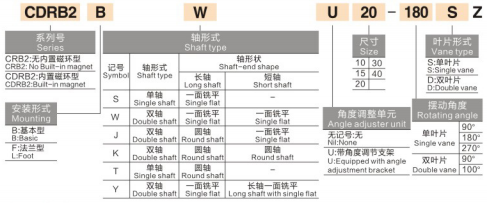

  1. Przykład modelu CRB2: CRB2BW20-180SZ

     -- CRB2 = seria małych siłowników obrotowych

     -- B = Podstawowe mocowanie kołnierzowe; L = Mocowanie wspornika stopy

     -- W = Podwójnie wydłużony wał; puste = pojedynczy wał

     -- 20 = Rozmiar otworu (10/15/20/30/40)

     -- 180 = Kąt obrotu (90/180/270)

     -- S = pojedyncza łopatka; D = Podwójna łopatka

     -- Z = Wyposażony w zespół regulacji kąta; puste = standard bez regulatora

          Przedrostek CDRB2 = Wbudowany pierścień magnetyczny do montażu przełącznika magnetycznego

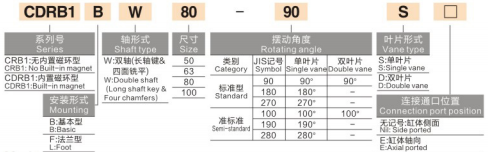

  2. Przykład modelu CRB1: CRB1BW50-90D

     -- CRB1 = Seria dużych, wytrzymałych łopatek obrotowych

     -- B = mocowanie podstawowe; W = Podwójny wał

     -- 50 = Rozmiar otworu (50/63/80/100)

     -- 90 = Kąt obrotu (90/180/270/280)

     -- D = Podwójna łopatka; S = Pojedyncza łopatka

        Przedrostek CDRB1 = model zintegrowany z pierścieniem magnetycznym

Przewodnik wyboru krok po kroku i zastosowania przemysłowe

  1. Zasady pierwszeństwa wyboru

     -- Podział momentu obrotowego i wymiarów: wąska przestrzeń pod niewielkim obciążeniem → CRB2 (10~40); Ciężki obrót z wysokim momentem obrotowym → CRB1 (50 ~ 100)

     -- Wymagany kąt obrotu: obrót powyżej 90° → Pojedyncza łopatka S; Maksymalny moment obrotowy w zakresie 90° → Podwójna łopatka D

     -- Kompromis precyzji i szybkości: zerowy luz łopatkowy, powtarzalne pozycjonowanie ±0,1°, idealny do lekkich zastosowań przy dużych prędkościach; Duże, precyzyjne obciążenie łożyska preferuje stół obrotowy z zębatką MSQ

     -- Opcje funkcji: Wymagany dokładny limit kąta – wybierz przyrostek Z jednostka regulacji kąta; Wymagane sprzężenie zwrotne położenia PLC – wybierz zintegrowany model magnetyczny CDRB

  2. Typowe scenariusze zastosowań

     -- Linie o lekkim obciążeniu: odwracanie elementów elektronicznych, obracanie etykiet, dokręcanie zakrętek butelek, sortowanie miniaturowych materiałów

     -- Stanowiska do dużych obciążeń: obrót dużego przedmiotu obrabianego o 90°/180°, indeksowanie linii montażowej, ciężkie obrotowe uchwyty mocujące

     -- Branże ogólne: pakowanie, drukowanie, przetwórstwo spożywcze, w pełni automatyczne obrotowe stacje pozycjonujące

Porównanie wydajności: Siłownik obrotowy CRB Vane VS MSQ z zębatką i zębnikiem

Jedno zdanie

     Podsumowanie W małych, lekkich siłownikach obrotowych SOLH CRB2 i wysokowydajnych siłownikach obrotowych CRB1 zastosowano napęd jedno-/dwułopatkowy o zerowym luzie z opcjonalnym regulatorem kąta i wariantem przełącznika magnetycznego CDRB, charakteryzujący się szybkim obrotem przy niskiej bezwładności od momentu obrotowego od 0,05 ~ 24 N·m, idealny do szybkiego przerzucania, indeksowania i mocowania obrotowego w elektronice, pakowaniu i liniach automatyzacji ciężkiego montażu.
