Precyzyjny liniowy siłownik przesuwny serii HLH z szyną boczną

Precyzyjny liniowy siłownik przesuwny serii HLH (prowadnica kulkowa z recyrkulacją)

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

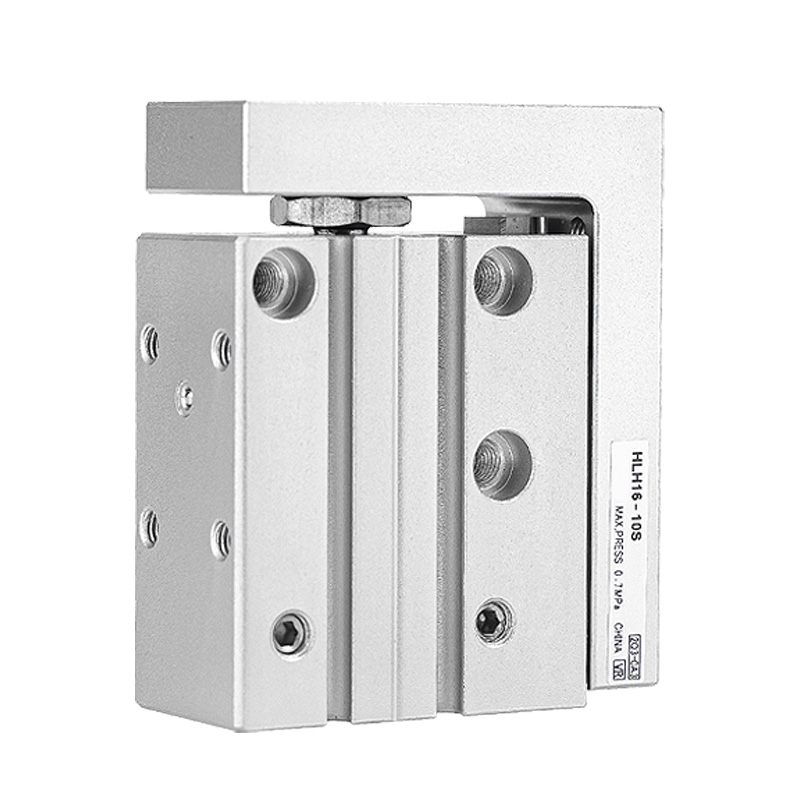

     Seria SOLH HLH to niskoprofilowy liniowy cylinder przesuwny wyposażony w zintegrowaną, montowaną z boku szynę liniową z kulkami recyrkulacyjnymi, montowaną z boku. Wyposażony w ultracienką, smukłą obudowę, oszczędzającą przestrzeń instalacyjną, został specjalnie opracowany do precyzyjnego montażu, pozycjonowania lekkich ładunków i urządzeń automatyki z ograniczonym prześwitem montażowym.

Przegląd serii

     -- Kod serii: HLH (konstrukcja z pojedynczą szyną boczną, brak wariantu symetrycznej podwójnej szyny)

     -- System prowadzenia: Prowadnica liniowa z kulkami montowana z boku (zintegrowana szyna typu L)

     -- Typ operacji: Cylinder dwustronnego działania

     -- Odpowiednie medium: czyste sprężone powietrze (precyzja filtracji ≥40 μm)

     -- Podstawowe przewagi konkurencyjne: ultracienki profil, 4-kierunkowe otwory montażowe, 3-kierunkowy układ portów powietrza, doskonałe wykorzystanie przestrzeni

Tabela podstawowych specyfikacji technicznych

Zalety strukturalne i wydajnościowe

  1. Zintegrowana boczna prowadnica kulkowa typu L

     Jednoczęściowa konstrukcja szyny i wózka ślizgowego zapewnia doskonałą prostoliniowość i precyzję zapobiegania obrotom; wyjątkowo wąski, cienki korpus znacznie zmniejsza całkowitą szerokość instalacji.

  2. Uniwersalny 4-kierunkowy układ montażu

     Otwory gwintowane montażowe wykonane na dolnej, bocznej, przedniej i tylnej powierzchni czołowej korpusu głównego; elastyczne mocowanie w czterech kierunkach, aby dopasować się do złożonego, kompaktowego układu sprzętu.

  3. Elastyczna konfiguracja 3-kierunkowego portu powietrza

     Porty wlotu/wylotu powietrza dostępne z tyłu, z boku i z przodu; wysoce swobodny układ rur zapewniający schludne i uporządkowane prowadzenie obwodów.

  4. Podwójne powierzchnie montażowe

     Otwory gwintowane do mocowania oprzyrządowania zarówno na górnej powierzchni, jak i na przedniej stronie wózka ślizgowego; pozycjonowanie otworów na kołki na górnej płaszczyźnie, aby zagwarantować dokładne ustawienie przyrządu.

  5. Wstępnie obrobione rowki czujnika

     Standardowe szczeliny przesuwne po obu stronach korpusu cylindra ułatwiające instalację i regulowane pozycjonowanie magnetycznych kontaktronów.

  6. Wbudowane złącze pływające

     Pływające połączenie pomiędzy tłoczyskiem a wózkiem ślizgowym eliminuje boczne naprężenia boczne i chroni wewnętrzny zespół tłoka przed uszkodzeniami spowodowanymi ugięciem.

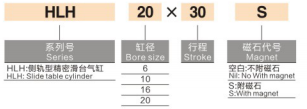

Reguła nazewnictwa kodów modeli

   1. Przykład: HLH16×30S

     -- HLH: Kod serii dla cienkiego cylindra przesuwnego z szyną boczną

     -- 16: Średnica otworu cylindra (mm)

     -- 30: Znamionowa długość skoku (mm)

     -- S: Wbudowany trwały pierścień magnetyczny (standardowa konfiguracja fabryczna)

Tabela teoretycznej siły wyjściowej (jednostka: N)

Wytyczne dotyczące wyboru modelu i typowe zastosowania

  1. Kluczowe punkty wyboru

     -- Priorytet ograniczenia przestrzeni: Wybierz HLH, gdy prześwit montażowy jest bardzo ograniczony i wymaga ultracienkiego siłownika z wąską prowadnicą.

     -- Charakterystyka obciążenia: Odpowiednia do lekkich ruchów posuwisto-zwrotnych bez oczywistego mimośrodowego obciążenia bocznego, wymagana wysoka powtarzalność pozycjonowania.

     -- Porównanie z serią HLQ: HLH cieńsza i zajmująca mało miejsca; Podwójna szyna HLQ o większej sztywności i większej nośności.

  2. Typowe scenariusze zastosowań przemysłowych

     -- Precyzyjny sprzęt montażowy do produkcji elektroniki 3C i półprzewodników

     -- Mini zautomatyzowane przyrządy testujące i stanowiska inspekcyjne

     -- Lekkie, precyzyjne mechanizmy zaciskające, pchające i pozycjonujące

     -- Jednostki ruchu posuwisto-zwrotnego o lekkim obciążeniu instalowane w wąskich, kompaktowych maszynach

Podsumowanie w jednym zdaniu

     Ultracienki siłownik liniowy z prowadnicą liniową SOLH HLH z szyną L wykorzystuje prowadnicę kulkową z recyrkulacją, obsługuje 4-kierunkowy montaż i 3-kierunkowy układ portu powietrza z wbudowanym pierścieniem magnetycznym w standardzie, idealny pneumatyczny siłownik precyzyjnego pozycjonowania przy niewielkim obciążeniu do wąskich przestrzeni 3C i sprzęt do automatyki półprzewodnikowej.
