Seria dopasowania

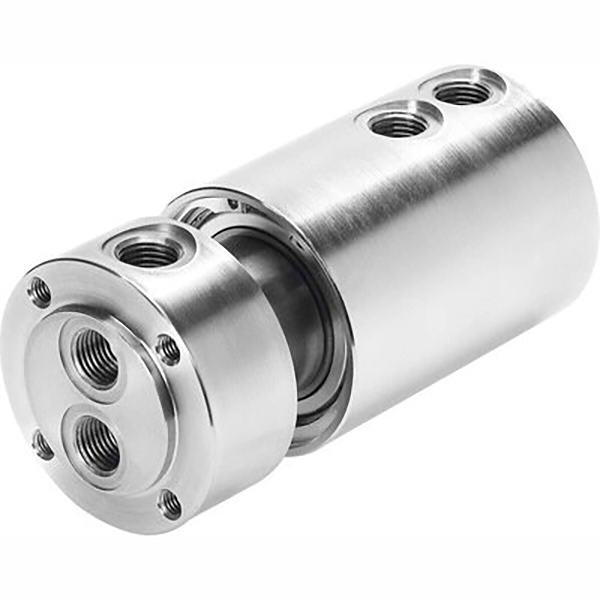

Pneumatyczne złącze obrotowe serii SOLIH GF, złącze obrotowe powietrza obrotowego 360° do automatyzacji. Wersje jedno- i wieloprzelotowe, podwójne zastosowanie próżniowe/pozytywne 0,095-1,0 MPa, maks. 300 obr./min, precyzyjne uszczelnienie łożyska o niskim momencie obrotowym, korpus ze stopu aluminium. Porty M5-G1/2, kompatybilne ze złączami typu one-touch. Idealny do stołów obrotowych, płytek podziałowych, przegubów robotów, osprzętu obrotowego i wieloobwodowego obrotowego sterowania pneumatycznego.

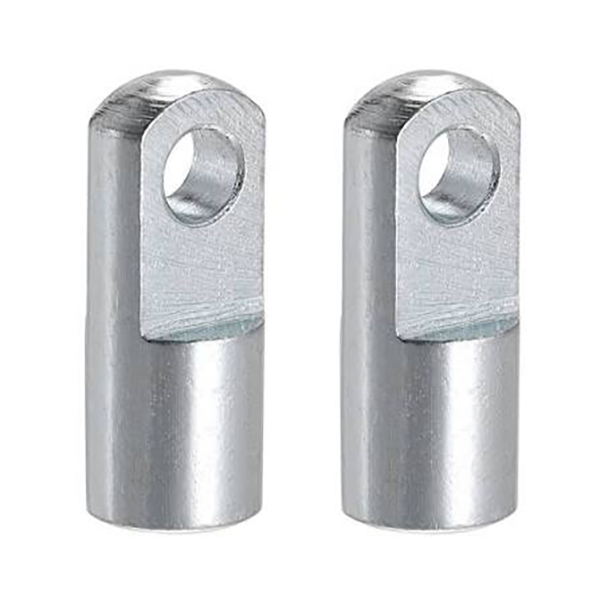

Pojedyncze złącze krzyżowe typu SOLH I do końcówki tłoczyska cylindra pneumatycznego, niedrogie złącze przegubowe typu U z wychyleniem ± 5°. Konstrukcja ze stali węglowej/nierdzewnej, gwint wewnętrzny M10×1,25 M36×2,0 pasujący do cylindrów o średnicy 32–200 mm, otwór na kołek φ10–36 mm. Kompatybilny z AirTAC/SMC/nazewnictwem krajowym (F M10×1,25I, I 32, CA2 40 I). Idealny do obciążeń pchających, prowadnic liniowych i mechanizmów przerzucających.

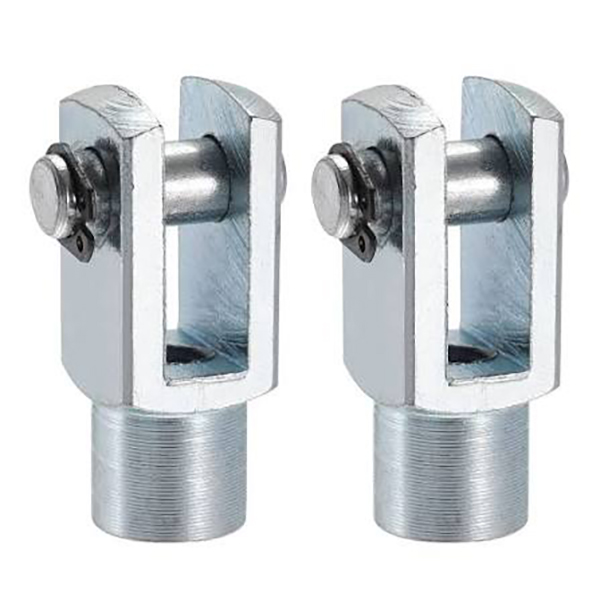

Przegub widełkowy z podwójnym uchem typu SOLH Y do końcówki drążka cylindra pneumatycznego, standardowe złącze widełkowe wymienne z częściami SMC/AirTAC. Gwint wewnętrzny M10×1,25-M27×2 pasujący do otworów 32-125 mm, otwór na kołek φ10-27 mm, wychylenie w jednej płaszczyźnie ±5°. Stal węglowa czerniona/ocynkowana lub stal nierdzewna. Idealny do pojedynczych uchwytów obciążeniowych o dużym obciążeniu w mechanizmach pchanych i przegubowych.

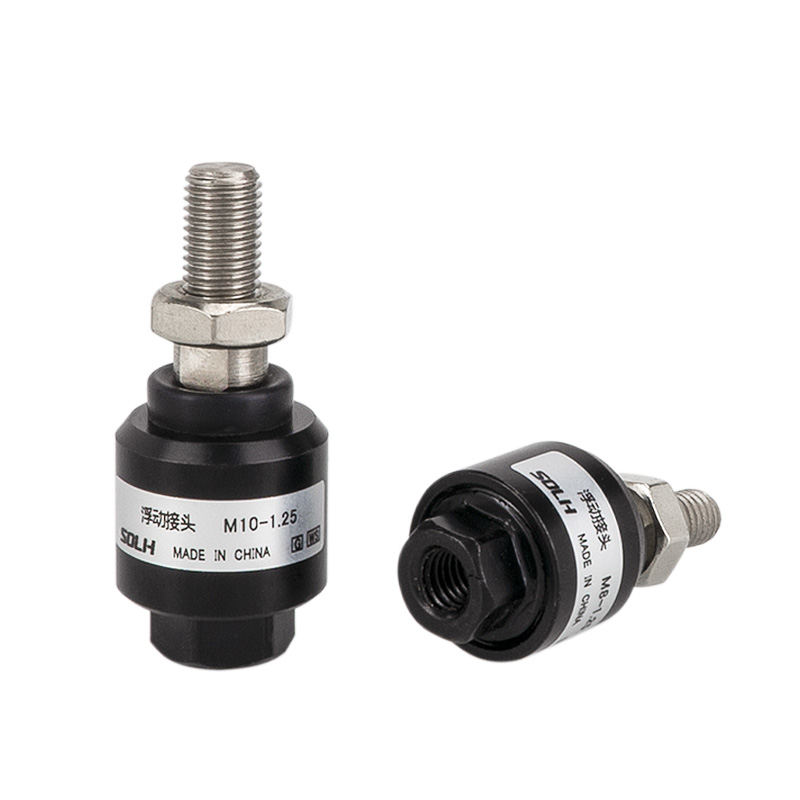

Złącze pływające typu SOLH F do końcówki tłoczyska cylindra pneumatycznego, elastyczne złącze kompensacyjne z głowicą kulową. Absorbuje niewspółosiowość osiową/promieniową (osiową ±1,5 mm, kątową ±2°~±5°), eliminuje siłę boczną i chroni uszczelki cylindrów. Gwinty M6×1,0-M20×1,5 pasujące do otworów 16-100 mm, aluminium anodowane lub stal nierdzewna 304. Zamienne z serią AirTAC F, SMC JAF/JAHF. Idealny do zaciskania, linii montażowych i transportu o długim skoku.

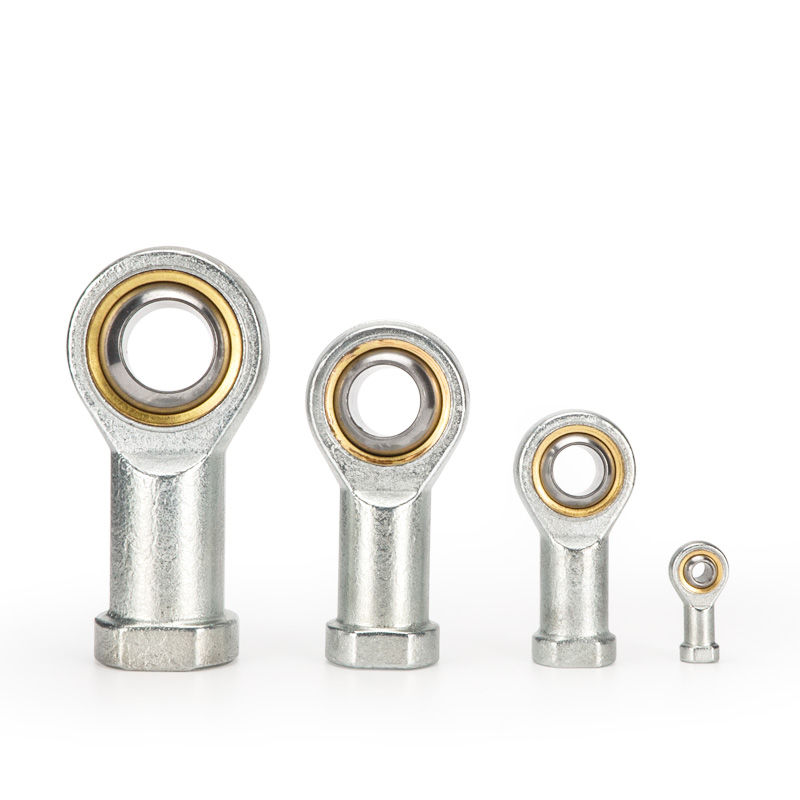

Łożysko końcowe pręta typu rybie oko SOLH U do końcówki drążka cylindra pneumatycznego, uniwersalny przegub przegubowy 360° z wychyleniem ± 13° ~ ± 15°. Kompensuje odchylenie współosiowe do 2 mm, eliminuje siłę boczną i chroni uszczelki cylindrów. Gwinty M6×1,0-M27×2 pasujące do otworów 16-125 mm, stal łożyskowa / miedź samosmarująca / stal nierdzewna 304. AirTAC F-U i SMC PHS wymienne. Idealny do mechanizmów o dużej prędkości, mimośrodowych i wielokątowych.

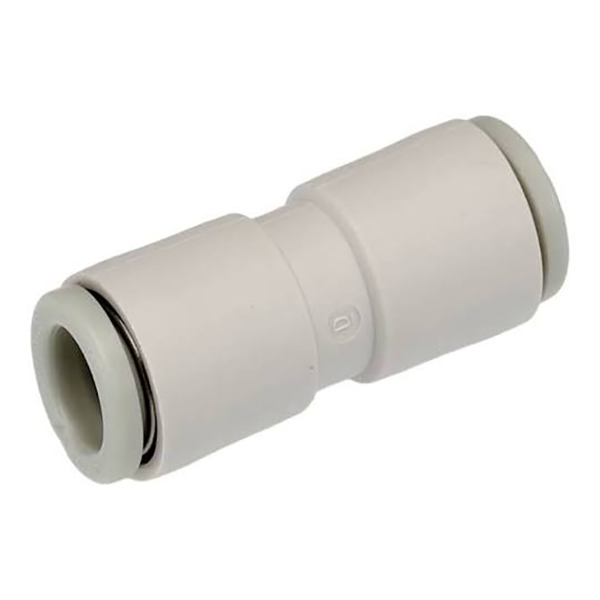

SOLH KQ2H, proste złącze wciskane jednym dotknięciem, bezpośredni zamiennik SMC KQ2H. Korpus POM, gwint mosiężny niklowany, uszczelka NBR. Działa dla sprężonego powietrza do 1,0 MPa i podciśnienia do -95 kPa. Obejmuje rury Φ2-Φ16 PU/PA, metryczne gwinty stożkowe M i R, konfiguracje o równej średnicy i konfiguracje redukcyjne. Idealny do generatorów podciśnienia, mikrocylindrów i zamkniętych rurociągów pneumatycznych automatyki.

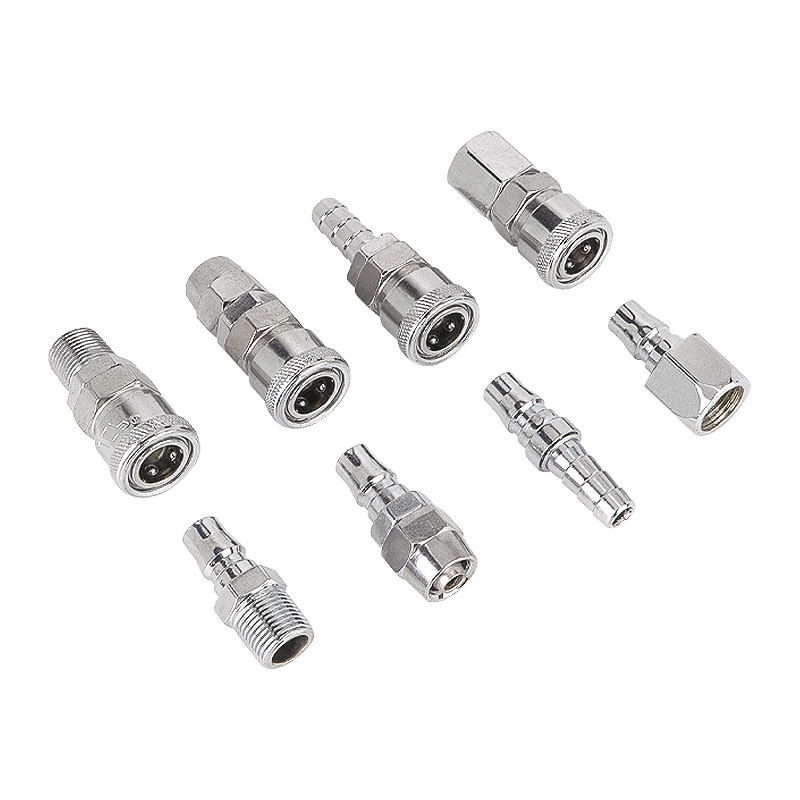

Samoblokujące pneumatyczne szybkozłącze SOLH typu C, samoblokująca konstrukcja z kulką stalową do obsługi jedną ręką. Uszczelnienie NBR, ciśnienie robocze 0-1,0 MPa. Opcje ze stali niklowanej/plastiku. Seria PP10~PP40, PF/PH/SP/SM do rurki PU Φ4×6~Φ8×12 i gwintów G1/4, G3/8, G1/2. Różne marki wymienne z SMC i AirTAC. Szeroko stosowany w sprężarkach powietrza, narzędziach pneumatycznych i liniach pneumatycznych generatorów podciśnienia.
