Marka: SOLH firmy Richge Technology | Pneumatyczne, proste złącze wciskane jednym dotknięciem do przewodów sprężonego powietrza i podciśnienia
 |
 |
 |
 |
KQ2H to standardowe, proste złącze pneumatyczne typu push-in z konstrukcją typu push-to-connect, kompatybilne z nylonowymi rurkami PU i PA. Obsługuje zarówno systemy rurociągów sprężonego powietrza, jak i próżni i jest szeroko kompatybilny z generatorami próżni serii ZH, BM, PBM, PBX. Jako jedna z podstawowych serii złączy wciskanych SOLH, może bezpośrednio zastąpić importowane złączki SMC KQ2H.
Seria KQ2H obejmuje trzy główne podtypy:
Gwint zewnętrzny prosty: Gwint męski na jednym końcu (gwint mikro M / gwint stożkowy R), wprowadzenie rury na jednym końcu

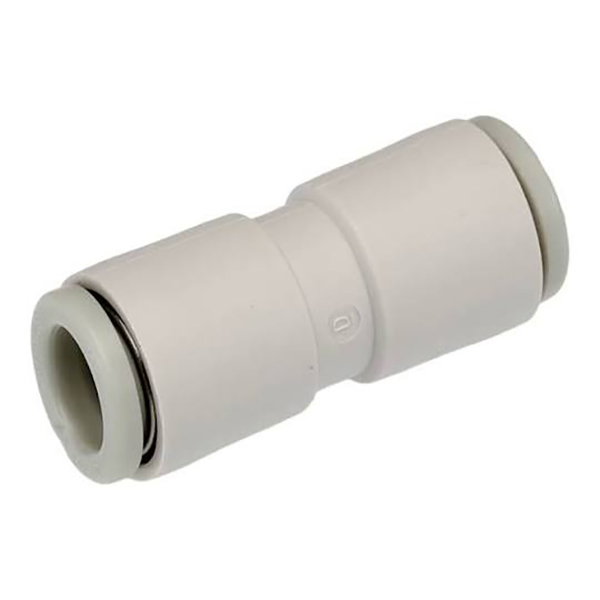

Prosta o tej samej średnicy (przyrostek -00): Obydwa końce dla tego samego złącza doczołowego rury OD

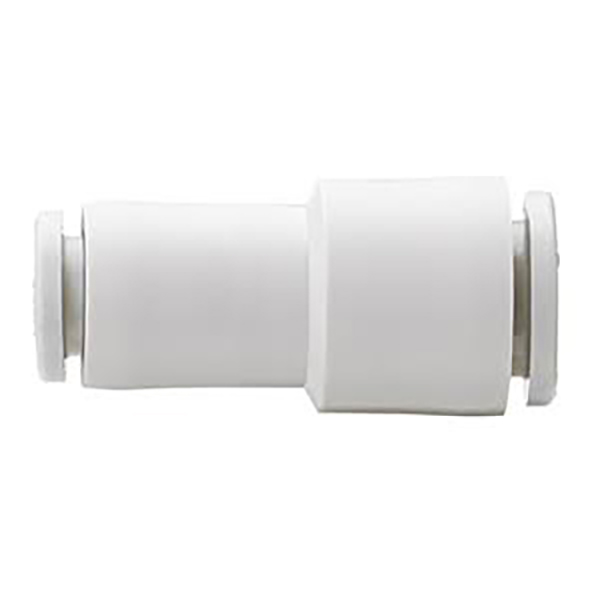

Redukcja prosta: Dwa porty dla różnych średnic zewnętrznych rur, umożliwiające zmianę rozmiaru rur
Montaż i demontaż jedną ręką: Włóż rurkę do automatycznego blokowania; naciśnij niebieski pierścień zwalniający, aby wyciągnąć rurkę, w pełni znormalizowane wymiary.
• Konstrukcja blokująca szczęki sprężynowe jednym dotknięciem: Rurka włożona i zablokowana automatycznie. Naciśnij kołnierz zwalniający, aby odłączyć rurkę w celu wygodnego montażu.
• Skład materiału: Korpus ze wzmocnionego tworzywa POM; gwintowany koniec z niklowanego mosiądzu zapewnia ochronę przed rdzą i niezawodne uszczelnienie.
• Uszczelka z kauczuku nitrylowego NBR działa stale dla dodatnich obwodów sprężonego powietrza i ujemnych obwodów próżniowych.
• Pokrycie w pełnym rozmiarze: Małe rurki Φ2/3,2/4, zwykłe Φ6/8/10/12 i duże Φ16. Obsługuje gwinty micro M (M3, M5, M6) i imperialne gwinty stożkowe R (1/8,1/4,3/8,1/2), odpowiednie do generatorów podciśnienia i mikrocylindrów.
• Kompaktowy rozmiar, idealny do montażu w wąskich przestrzeniach zautomatyzowanych maszyn.
Przykłady:

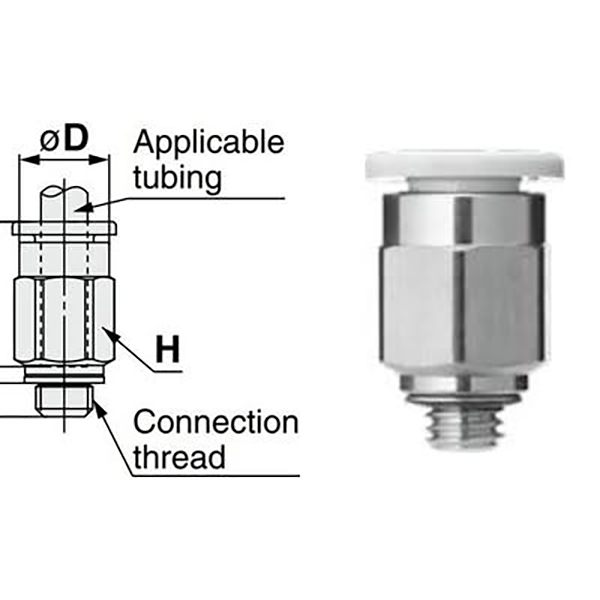

KQ2H04-M5: Złącze proste z gwintem zewnętrznym do rury Φ4, gwint zewnętrzny M5×0,8

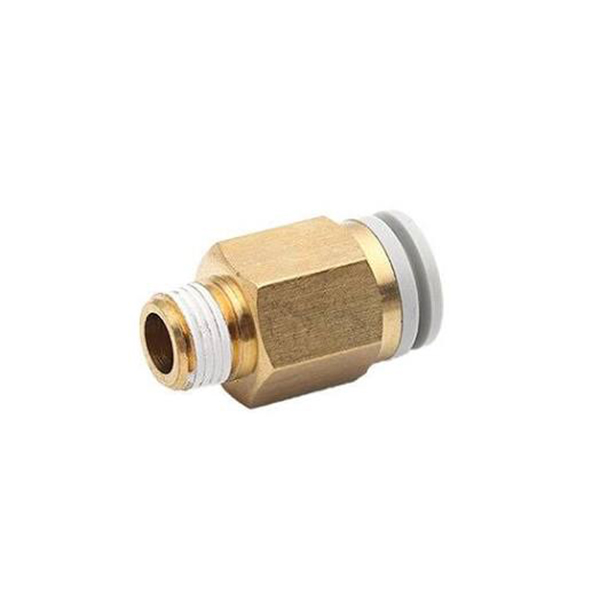

KQ2H06-01S: Złącze proste z gwintem zewnętrznym do rury Φ6, gwint zewnętrzny R1/8 stożkowy
KQ2H08-00: Złącze proste o tej samej średnicy, oba przyłącza dla rurki Φ8
KQ2H06-08: Redukcja prosta, Φ6 z jednej strony, Φ8 z drugiej strony
|
Segment kodu |
Opis |
|
KQ2H |
Kod serii: złącze proste wtykowe |
|
23.02.04.06.08.10.12.16 |
Średnica zewnętrzna rury ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Metryczny mikrogwint zewnętrzny: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Gwint stożkowy męski Imperial R: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Prosta średnica tej samej średnicy, ten sam rozmiar rurki na obu końcach |
|
Dwucyfrowe, np. 06-08 |
Redukcja prosta: średnica przedniej rury → średnica tylnej rury |
|
Przedmiot |
Parametr |
|
Odpowiednie medium |
Sprężone powietrze, podciśnienie podciśnienie |
|
Ciśnienie robocze |
0 ~ 1,0 MPa; Maksymalna próżnia: -95 kPa |
|
Temperatura pracy |
-5 ℃ ~ + 60 ℃ |
|
Materiał korpusu |
Wzmocniony POM; Temat: Mosiądz niklowany |
|
Materiał uszczelnienia |
Kauczuk nitrylowy NBR |
|
Kompatybilne rurki |
Rurka PU, rurka z nylonu PA |
|
Metoda działania |
Włóż, aby zablokować; naciśnij pierścień zwalniający, aby odłączyć rurkę |
Gwint męski 5.1 z mikrogwintem metrycznym
|
Model |
Nitka |
Rura ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3,2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3,2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1,0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1,0 |
Φ6 |

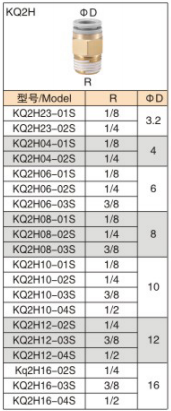

5.2 Gwint męski z gwintem stożkowym Imperial R
|
Model |
Nitka |
Rura ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3,2 |
|
KQ2H23-02S |
R1/4 |
Φ3,2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Prosta o równej średnicy - seria 00
|
Model |
Rura ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3,2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Redukowanie serii prostych
|
Model |
Rura ① |
Rura ② |
|
KQ2H02-23 |
Φ2 |
Φ3,2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3,2 |
Φ4 |
|
KQ2H23-06 |
Φ3,2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Dopasowanie rurociągów doprowadzających i adsorpcyjnych do generatorów podciśnienia ZH / BM / PBM / PBX
• Rurociągi do mikrocylindrów i zaworów elektromagnetycznych w urządzeniach automatyki, instalacja w ograniczonych przestrzeniach
• Odgałęzienie głównego przewodu pneumatycznego, złącze doczołowe rury o równej średnicy lub przejście rozmiaru rury
• Pneumatyczne przyrządy testowe, zrobotyzowane obwody pneumatyczne
1. Przetnij rurę na płasko, bez zadziorów. Zadziory porysują pierścienie uszczelniające i powodują wyciek powietrza lub podciśnienia.
2. Całkowicie wsuń rurkę, aż zostanie osadzona i zazębi się ze szczękami. Zawsze naciśnij pierścień zwalniający przed wyciągnięciem rurki; nigdy nie ciągnij na siłę.
3. Zalecane do sztywnych rur nylonowych PU/PA. Nie zaleca się stosowania cienkościennego miękkiego węża PE.
4. Potwierdzić głębokość wprowadzenia w warunkach pracy w próżni. W przypadku powtarzających się cykli podciśnienia należy porównać z przyłączami śrubowymi BPS w celu wyboru alternatywy.
