Łożysko końcówki drążka typu U typu rybie oko
  • Łożysko końcówki drążka typu U typu rybie okoŁożysko końcówki drążka typu U typu rybie oko

Łożysko końcówki drążka typu U typu rybie oko

Łożysko końcowe pręta typu rybie oko SOLH U do końcówki drążka cylindra pneumatycznego, uniwersalny przegub przegubowy 360° z wychyleniem ± 13° ~ ± 15°. Kompensuje odchylenie współosiowe do 2 mm, eliminuje siłę boczną i chroni uszczelki cylindrów. Gwinty M6×1,0-M27×2 pasujące do otworów 16-125 mm, stal łożyskowa / miedź samosmarująca / stal nierdzewna 304. AirTAC F-U i SMC PHS wymienne. Idealny do mechanizmów o dużej prędkości, mimośrodowych i wielokątowych.

Łożysko końcówki drążka typu U typu rybie oko | Uniwersalne złącze przegubowe 360° do końcówki drążka cylindra

Marka: SOLH firmy Richge Technology | Uniwersalne łożysko końcowe tłoczyska cylindra pneumatycznego


1. Przegląd produktu

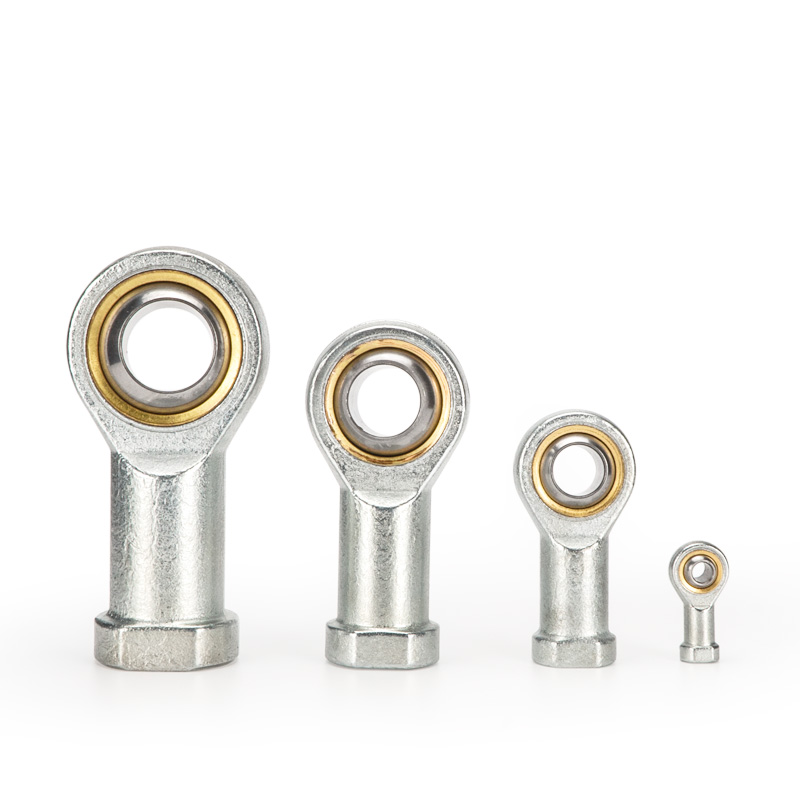

     Przegub typu „rybie oko” typu U, znany również jako łożysko sferyczne końcówki drążka z przyrostkiem U, to uniwersalne akcesorium przegubowe 360° montowane na tłoczysku cylindra. Rozwiązuje problemy niewspółosiowości i wahań wielokierunkowych oraz eliminuje siłę boczną, kompatybilny z SC, MA, MAL i innymi standardowymi cylindrami pneumatycznymi.


2. Struktura i podstawowe funkcje

     • Struktura: Gwint wewnętrzny (podłącz tłoczysko) + łożysko kulkowe + pierścień zewnętrzny, swobodny ruch promieniowy i kątowy.

     • Pojemność wahadłowa: ±13°~±15° uniwersalny zakres odchylenia, znacznie większy niż ±5° łączników widełkowych I/Y do wielokierunkowej regulacji adaptacyjnej.

     • Opcje materiałowe

○ Standard: stal łożyskowa/stal węglowa, powierzchnia hartowana oksydowana na czarno lub ocynkowana

○ Odporność na zużycie: tuleja ze stopu miedzi/typ samosmarujący

○ Ochrona antykorozyjna: stal nierdzewna 304

     • Podstawowe korzyści

○ Kompensuje odchylenie współosiowe do 2 mm i odchylenie kątowe do 15°

○ Zapobiegaj momentowi zginającemu i sile bocznej działającej na tłoczysko, chroń uszczelki cylindrów

○ Idealny do pracy przy dużych prędkościach, wysokiej częstotliwości i obciążeniach mimośrodowych

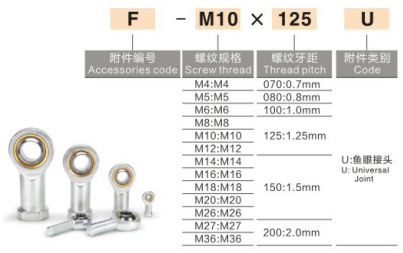

3. Konwencja nazewnictwa modeli dla marek głównego nurtu

  1) AirTAC (powszechnie przyjęty)

     Format: gwint FM × skok U
     Definicja: F = wyposażenie dodatkowe; M = specyfikacja gwintu; U = łożysko końcowe drążka typu rybie oko

     • F-M8×1,25U dla cylindra o średnicy 25 mm

     • F-M10×1,25U do cylindra o średnicy 32 mm

     • F-M12×1,25U do cylindra o średnicy 40 mm

     • F-M16×1,5U do cylindra o średnicy 50/63 mm

     • F-M20×1,5U do cylindra o średnicy 80/100 mm

  2) Seria SMC PHS: Format: gwint PHS, przykład: PHS-10

  3) Ogólne oznakowanie krajowe: SI/M12×1,25 (gwint wewnętrzny), SA/M12×1,25 (gwint zewnętrzny)


4. Wspólna specyfikacja i tabela dopasowania średnicy cylindra

Model (gwint)

Dopasowany otwór cylindra

Średnica kuli

Kąt obrotu

F-M6×1,0U

16/20 mm

φ6

±13°

F-M8×1,25U

25mm

φ8

±13°

F-M10×1,25U

32mm

φ10

±15°

F-M12×1,25U

40mm

φ12

±15°

F-M16×1,5U

50/63 mm

φ16

±15°

F-M20×1,5U

80/100 mm

φ20

±15°

F-M27×2U

125mm

φ27

±15°


5. Porównanie: rybie oko typu U i złącze pływające I/Y Clevis/F

Dopasowywanie

Wydajność

Wskazówki dotyczące aplikacji

Rybie oko typu U

Uniwersalny 360° ±15°, duży mimośród i wielokierunkowy obrót, średnio-wysoki koszt

Wysoka prędkość, duża ekscentryczna niewspółosiowość, ruch pod wieloma kątami

Złącze pływające typu F

Elastyczna kompensacja osiowa i promieniowa ±2°~±5°, średni koszt

Niewspółosiowość, ruch o wysokiej częstotliwości, długi skok

Podwójny łącznik typu Y

Pojedyncza płaszczyzna ± 5°, duża nośność, niski koszt

Niska prędkość, duże obciążenie z pojedynczym uchem

Pojedynczy łącznik typu I

Pojedyncza płaszczyzna ±5°, wysoka sztywność, niski koszt

Niska prędkość, obciążenie z podwójnym pałąkiem na ucho

  Przewodnik wyboru: Duży mimośrod i wielokierunkowy obrót → Typ U; Niewspółosiowość i działanie o wysokiej częstotliwości → Typ F; Niska prędkość, duże obciążenie → Typ Y; Wspornik z podwójnym uchem → typu I.


6. Wytyczne dotyczące instalacji

  1. Nakręcić gwint wewnętrzny na gwint zewnętrzny tłoczyska, nałożyć anaerobowy środek do zabezpieczania gwintów i odpowiednio kontrolować moment dokręcania.

  2. Zamontuj otwór pierścienia zewnętrznego, aby obciążyć wał sworznia. Ścisłe ustawienie współosiowe nie jest wymagane i dopuszczalna jest pewna mimośrodowość.

  3. Ciśnienie robocze: ≤1,0 MPa dla butli standardowych; temperatura pracy: -20℃ ~ +120℃.

  4. Nadaje się do obciążenia dynamicznego typu push-pull i pracy z wysoką częstotliwością w ograniczonej przestrzeni instalacyjnej. Nie dla ciągłego, czystego ruchu obrotowego.


7. Typowe scenariusze zastosowań

     • Urządzenia automatyki, elektronika 3C, chwytaki robotów

     • Szybkie przenoszenie, tłoczenie i wciskanie, mechanizmy o długim skoku

     • Sprzęt o słabej współosiowości, silnych wibracjach i obciążeniu mimośrodowym
