Szybkozłącze samoblokujące typu C

Szybkozłącze samoblokujące typu C | Pneumatyczne złącze do szybkiego łączenia typu C

Marka: SOLH firmy Richge Technology | Uniwersalne szybkozłącze pneumatyczne typu C, wymienne z SMC i AirTAC

1. Przegląd produktu

     Szybkozłącze samoblokujące typu C to standardowe złącze samoblokujące z kulką stalową, szeroko stosowane w przemyśle pneumatycznym. Wbudowana sprężyna i stalowa kulka zapewniają automatyczne blokowanie po włożeniu i zwalnianie poprzez przesunięcie tulei do tyłu. Nie są wymagane żadne narzędzia, obsługa jedną ręką. Składa się ze złącza żeńskiego (z tuleją przesuwną) i wtyczki męskiej do montażu parowego. Szeroko stosowany w rurociągach sprężonego powietrza, narzędziach pneumatycznych i zautomatyzowanych obwodach zasilania powietrzem, współpracuje również z generatorami podciśnienia i pełnymi pneumatycznymi systemami rurociągów.

2. Podstawowe funkcje

     • Konstrukcja samoblokująca z kulką stalową: Słyszalne „kliknięcie” po całkowitym włożeniu i zablokowaniu wtyczki męskiej; nie mogą się rozdzielić pod ciśnieniem. Odciągnij tuleję przesuwną w celu odblokowania i rozłączenia.

     • Dwuwarstwowe pierścienie uszczelniające NBR: Doskonała szczelność, odporność na sprężone powietrze i drobne oleje smarowe, niski współczynnik wycieków powietrza.

     • Materiał korpusu: Stal niklowana (standardowa wersja metalowa) / tworzywo sztuczne o wysokiej wytrzymałości (opcja lekka). Odporne na rdzę i zużycie, przeznaczone do częstego podłączania i wyciągania w warsztacie.

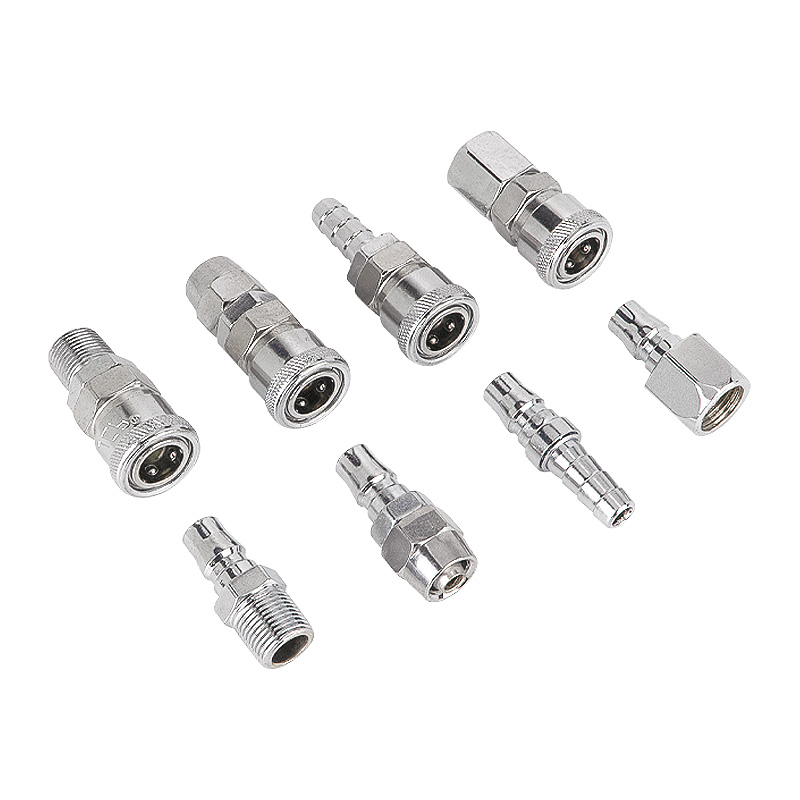

     • Pełny zakres rozmiarów: PP (gwint wewnętrzny), PF (gwint wewnętrzny), PH (gwint zewnętrzny); SP (gwint męski), SF (gwint wewnętrzny), SM (gwint zewnętrzny).

     • Płynna ścieżka przepływu, niski spadek ciśnienia. Kompatybilny z wężem PU i nylonową rurką. Standardowy interfejs zapewniający uniwersalną wymienność między markami.

3. Definicja kodu modelu

  Przykład: PP20 = samoblokująca złączka żeńska typu C do rury PU Φ5×8; SM30 = Wtyk męski typu C z gwintem zewnętrznym do rurociągu Φ6,5×10.

4. Kluczowe dane techniczne

5. Tabela specyfikacji wspólnych modeli

6. Scenariusze zastosowań

     • Rurociągi sprężonego powietrza do sprężarek powietrza, pistolety pneumatyczne, wkrętaki pneumatyczne, szlifierki i inne ręczne narzędzia pneumatyczne

     • Dystrybucja źródła powietrza na zautomatyzowanych liniach produkcyjnych, połączenie rurociągów powietrznych dopasowane do generatorów podciśnienia

     • Konserwacja sprzętu, mobilne pneumatyczne stanowisko pracy, sytuacje wymagające częstego montażu i demontażu rurociągów

7. Uwagi operacyjne

  1. Tylko do sprężonego powietrza. Nie nadaje się do oleju hydraulicznego pod wysokim ciśnieniem lub mediów silnie korozyjnych.

  2. Przed podłączeniem/odłączeniem należy rozhermetyzować. Odłączenie na siłę pod ciśnieniem może spowodować uszkodzenie stalowych kulek i pierścieni uszczelniających.

  3. Regularnie sprawdzaj zużycie pierścieni uszczelniających; W przypadku wystąpienia wycieku powietrza należy natychmiast wymienić uszczelki.

  4. Do montażu gwintowego zalecana jest taśma PTFE. Nie dokręcaj zbyt mocno, aby uniknąć zerwania gwintu.
