Złącze pływające typu F do końcówki drążka cylindra
  • Złącze pływające typu F do końcówki drążka cylindraZłącze pływające typu F do końcówki drążka cylindra

Złącze pływające typu F do końcówki drążka cylindra

Złącze pływające typu SOLH F do końcówki tłoczyska cylindra pneumatycznego, elastyczne złącze kompensacyjne z głowicą kulową. Absorbuje niewspółosiowość osiową/promieniową (osiową ±1,5 mm, kątową ±2°~±5°), eliminuje siłę boczną i chroni uszczelki cylindrów. Gwinty M6×1,0-M20×1,5 pasujące do otworów 16-100 mm, aluminium anodowane lub stal nierdzewna 304. Zamienne z serią AirTAC F, SMC JAF/JAHF. Idealny do zaciskania, linii montażowych i transportu o długim skoku.

Złącze pływające typu F do końcówki drążka cylindra | Elastyczne złącze cylindra pneumatycznego

Marka: SOLH firmy Richge Technology | Elastyczne złącze kompensacyjne siłownika pneumatycznego


1. Przegląd produktu

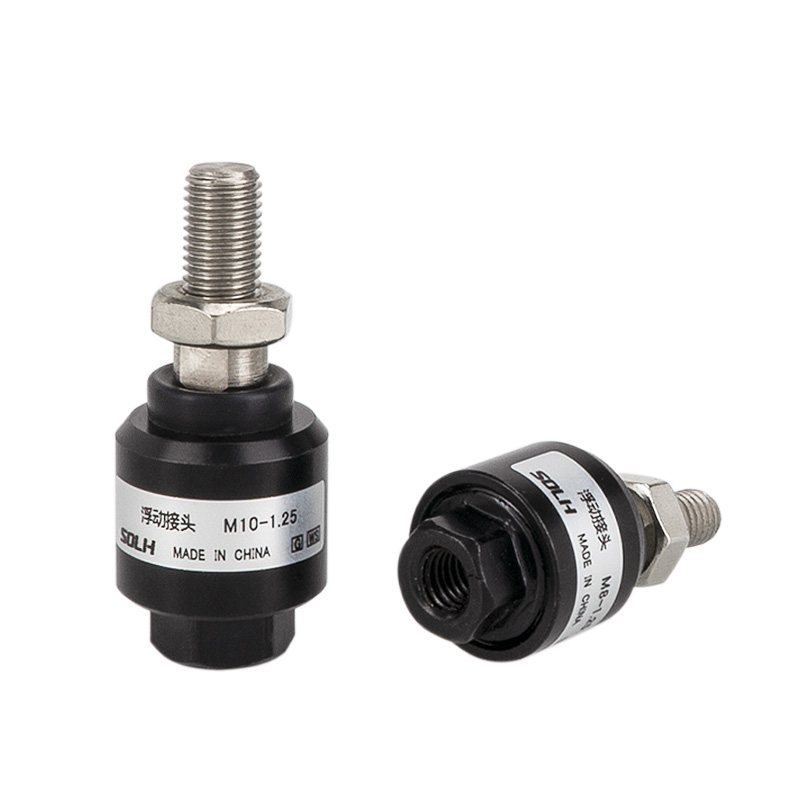

     Złącze pływające typu F to elastyczne akcesorium łączące z głowicą kulową, montowane na tłoczysku cylindra. Jego podstawową funkcją jest pochłanianie mimośrodu instalacji i odchyleń kątowych, eliminowanie bocznych sił bocznych i ochrona uszczelek cylindrów. Jest to standardowy komponent służący do rozwiązywania błędów współosiowości w urządzeniach zautomatyzowanych.


2. Podstawowa struktura i zasada działania

     • Struktura: Gwint wewnętrzny (podłączyć tłoczysko) + głowica kulowa + gwint zewnętrzny (podłączyć obciążenie), wbudowany elastyczny zespół kompensacyjny.

     • Zdolność do kompensacji: Osiowy ±1,5 mm, promieniowy ±1,25 mm, kątowy ±2°~±5° w zależności od modelu.

     • Tworzywo: Standardowy anodowany stop aluminium; Stal nierdzewna 304 do zastosowań odpornych na korozję; Dostępne uszczelki gumowe NBR/FKM.

     • Funkcjonować: Przekształca sztywne, twarde połączenie w elastyczne połączenie adaptacyjne, zapobiega bocznemu momentowi zginającemu i ścieraniu uszczelki na tłoczysku.

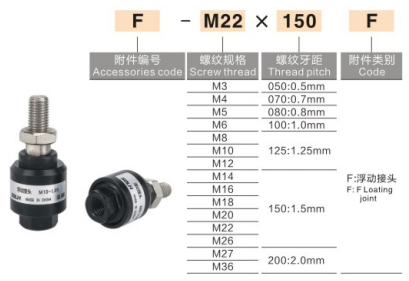

3. Konwencja nazewnictwa modeli dla marek głównego nurtu

  1) AirTAC

     Format: gwint FM × skok + F
     Przykłady: F-M10×1,25F (dla otworu 32 mm), F-M16×1,5F (dla otworu 50/63 mm)

  2) SMC (standardowy JAF / wzmocniony JAHF)

     Format: JAF-długość gwintu
     Przykłady: JAF-40-M12×1,25 (otwór 40 mm), JAHF-80-M20×1,5 (otwór 80 mm przy dużym obciążeniu)

  3) Ogólne oznakowanie krajowe

     Format: F-M12×1,25 lub FJ-M16×1,5


4. Wspólna specyfikacja i tabela dopasowania średnicy cylindra

Model (gwint)

Dopasowany otwór (mm)

Dopuszczalna ekscentryczność

Kąt obrotu

F-M6×1,0

16/20

± 0,8 mm

±2°

F-M8×1,25

25

±1,0 mm

±2°

F-M10×1,25

32

±1,25 mm

±3°

F-M12×1,25

40

±1,25 mm

±3°

F-M16×1,5

50/63

±1,5 mm

±4°

F-M20×1,5

80/100

±1,5 mm

±5°


5. Porównanie: przegub pływający typu F z łożyskiem typu I / typu Y / końca drążka

Dopasowywanie

Wydajność

Wskazówki dotyczące aplikacji

Złącze pływające typu F

Elastyczna kompensacja 360°, pochłania niewspółosiowość promieniową i kątową, chroni cylinder

Złe ustawienie, praca z dużą częstotliwością, długi skok

Pojedynczy łącznik typu I

Zawiasy jednopłaszczyznowe ±5°, wysoka sztywność, niski koszt

Niska prędkość, dobre ustawienie, obciążenie typu push-pull

Podwójny łącznik typu Y

Zawiasy jednopłaszczyznowe ±5°, duża nośność

Duże obciążenie, obciążenie z pojedynczym uchem

Łożysko końcówki drążka

Kulisty uniwersalny ±15°, duży kąt obrotu, wyższy koszt

Wysoka prędkość, duży mimośród, wielokierunkowy obrót

  Przewodnik wyboru: Złe ustawienie instalacji → Typ F; niska prędkość, duże obciążenie → typ Y; wspornik z podwójnym uchem → typ I; duża prędkość i duży mimośród → łożysko końcowe drążka.


6. Wytyczne dotyczące instalacji

  1. Nakręcić gwint wewnętrzny na gwint zewnętrzny tłoczyska, w celu zapobiegania poluzowaniu zaleca się anaerobowy środek do zabezpieczania gwintów.

  2. Podłącz koniec gwintu zewnętrznego bezpośrednio do obciążenia (lub kołnierza/płyty łączącej), ścisłe ustawienie współosiowe nie jest wymagane.

  3. Ciśnienie robocze: ≤1,0 MPa dla butli standardowych; temperatura pracy: -10 ℃ ~ +120 ℃.

  4. Nie nadaje się do ciągłego ruchu obrotowego. Pod obciążeniem udarowym wymagany jest zewnętrzny bufor lub zatyczka.


7. Typowe scenariusze zastosowań

     • Zautomatyzowane linie montażowe, sprzęt 3C, chwytaki robotyczne

     • Wciskanie, tłoczenie, dokowanie formy, mechanizm przenoszący o długim skoku

     • Sprzęt z trudną kontrolą współosiowości, dużymi wibracjami i ruchem cylindra o wysokiej częstotliwości
