Złącze widełkowe typu Y z podwójnym uchem do końcówki drążka cylindra

Przegub widełkowy z podwójnym uchem typu SOLH Y do końcówki drążka cylindra pneumatycznego, standardowe złącze widełkowe wymienne z częściami SMC/AirTAC. Gwint wewnętrzny M10×1,25-M27×2 pasujący do otworów 32-125 mm, otwór na kołek φ10-27 mm, wychylenie w jednej płaszczyźnie ±5°. Stal węglowa czerniona/ocynkowana lub stal nierdzewna. Idealny do pojedynczych uchwytów obciążeniowych o dużym obciążeniu w mechanizmach pchanych i przegubowych.

Wyślij zapytanie

Opis produktu

Złącze widełkowe z podwójnym uchem typu Y do końcówki drążka cylindra | Cylinder pneumatyczny widelca Y Złącze widełkowe

Marka: SOLH firmy Richge Technology | Standardowe tłoczysko siłownika pneumatycznego Y, widelec, akcesorium typu Clevis

1. Przegląd produktu

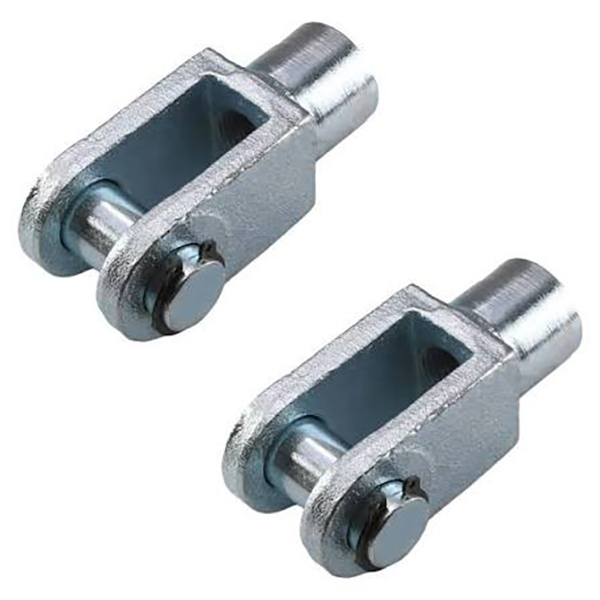

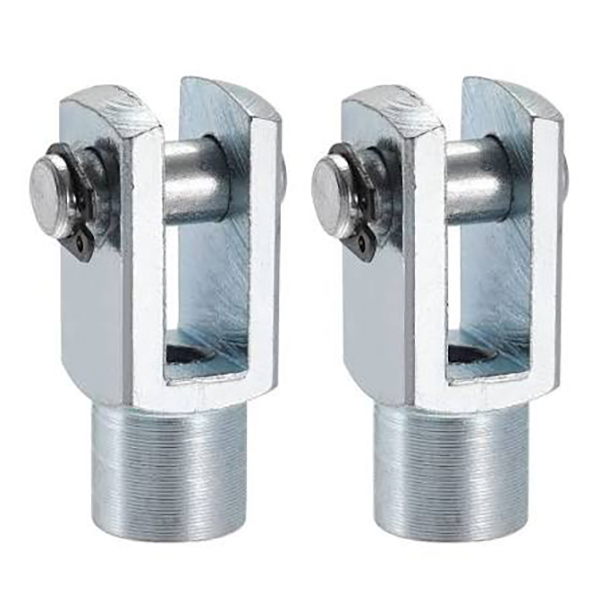

Złącze typu Y, zwane również widelcem z podwójnym uchem, jest wyposażone w gwint wewnętrzny do mocowania na tłoczysku cylindra. Podwójne uszy zaciskają pojedyncze ucho ładunku, montowane za pomocą wałka sworzniowego w celu połączenia przegubowego. Umożliwia wychylenie w zakresie ±5° w jednej płaszczyźnie. Jako standardowe akcesorium łączące do cylindrów pneumatycznych, jest w pełni wymienny ze standardowymi częściami zamiennymi SMC i AirTAC.

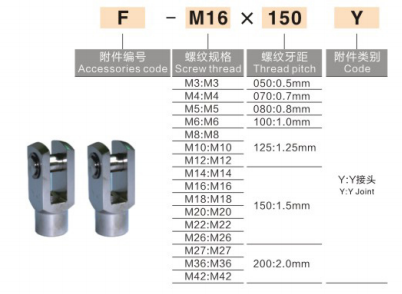

2. Konwencja nazewnictwa modeli

Standard AirTAC: F - Gwint + Y
Przykłady: F-M10×1,25Y, F-M12×1,25Y

Standard SMC: Y + rozmiar otworu
Przykłady: Y-32, CA2-40-Y

• Y: Podwójne ucho typu Y

• Gwint przyrostkowy pasuje do gwintu tłoczyska: M10×1,25 / M12×1,25 / M16×1,5

3. Tabela wspólnych specyfikacji

Model	Gwint tłoczyska	Dopasowany otwór cylindra	Średnica otworu na kołek
Y-M10×1,25	M10×1,25	32mm	φ10
Y-M12×1,25	M12×1,25	40mm	φ12
Y-M16×1,5	M16×1,5	50/63 mm	φ16
Y-M20×1,5	M20×1,5	80/100 mm	φ20
Y-M27×2	M27×2	125mm	φ27

4. Parametry materiałowe i techniczne

• Tworzywo: Stal węglowa z czarnym oksydowaniem / wykończeniem ocynkowanym, opcjonalnie stal nierdzewna

• Kąt obrotu: ±5° odchylenia w jednej płaszczyźnie

• Zgodność: Nadaje się do standardowych cylindrów pneumatycznych pełnego zakresu

• Instalacja: Nakręcić złącze na tłoczysko, włożyć pojedynczy występ obciążenia do widełek Y, zabezpieczyć wałkiem sworznia i zawleczką.

5. Szybkie porównanie: łożysko typu Y / typu I / łożysko końcowe drążka

Akcesorium	Struktura	Wydajność huśtawki	Aplikacja
Wiązanie typu Y	Podwójny widelec do ucha	Odchylenie w jednym kierunku ±5°	Połącz z pojedynczym uchem obciążającym, o dużym obciążeniu
Piszę Clevis	Pojedynczy zaczep na ucho	Odchylenie w jednym kierunku ±5°	Dopasuj do wspornika z podwójnym uchem
Łożysko końcówki drążka	Przegub kulisty uniwersalny	Wahanie w wielu kierunkach ±13°	Do niewspółosiowości i mimośrodowego montażu obciążenia

6. Wskazówki dotyczące wyboru

Jeśli strona obciążenia to pojedynczy wał ucha → wybierz widełki typu Y.
Jeśli po stronie obciążenia znajduje się podwójny wspornik → wybierz I strzemię.
Jeśli w instalacji występuje mimośrodowość i niewspółosiowość → wybierz łożysko końcowe drążka
