Szczegółowe wprowadzenie do technologii Richge Wewnętrzny przełącznik uziemiający wysokiego napięcia

    Opierając się na podstawach biznesowych firmy Richge Technology w dziedzinie akcesoriów do rozdzielnic wysokiego napięcia (wcześniej skupiających się na częściach izolacyjnych wysokiego napięcia, komponentach uziemników itp.), jej produkty do uziemników wysokiego napięcia do stosowania w pomieszczeniach zamkniętych są pozycjonowane jako podstawowe wyposażenie bezpieczeństwa w systemach elektroenergetycznych o poziomach napięcia 12 kV ~ 40,5 kV. Stosowane są głównie w podstacjach wewnętrznych, pomieszczeniach dystrybucji energii i dopasowywaniu rozdzielnic wysokiego napięcia, aby spełnić potrzeby ochrony uziemienia podczas konserwacji sprzętu. Produkty są zgodne z normami branżowymi, takimi jak T/ZZB 2173-2021 „Wnętrzny uziemnik wysokiego napięcia prądu przemiennego 12 kV ~ 40,5 kV”. Poniżej znajduje się szczegółowe wprowadzenie podstawowych wymiarów produktu:

I. Przegląd produktów i główne pozycjonowanie

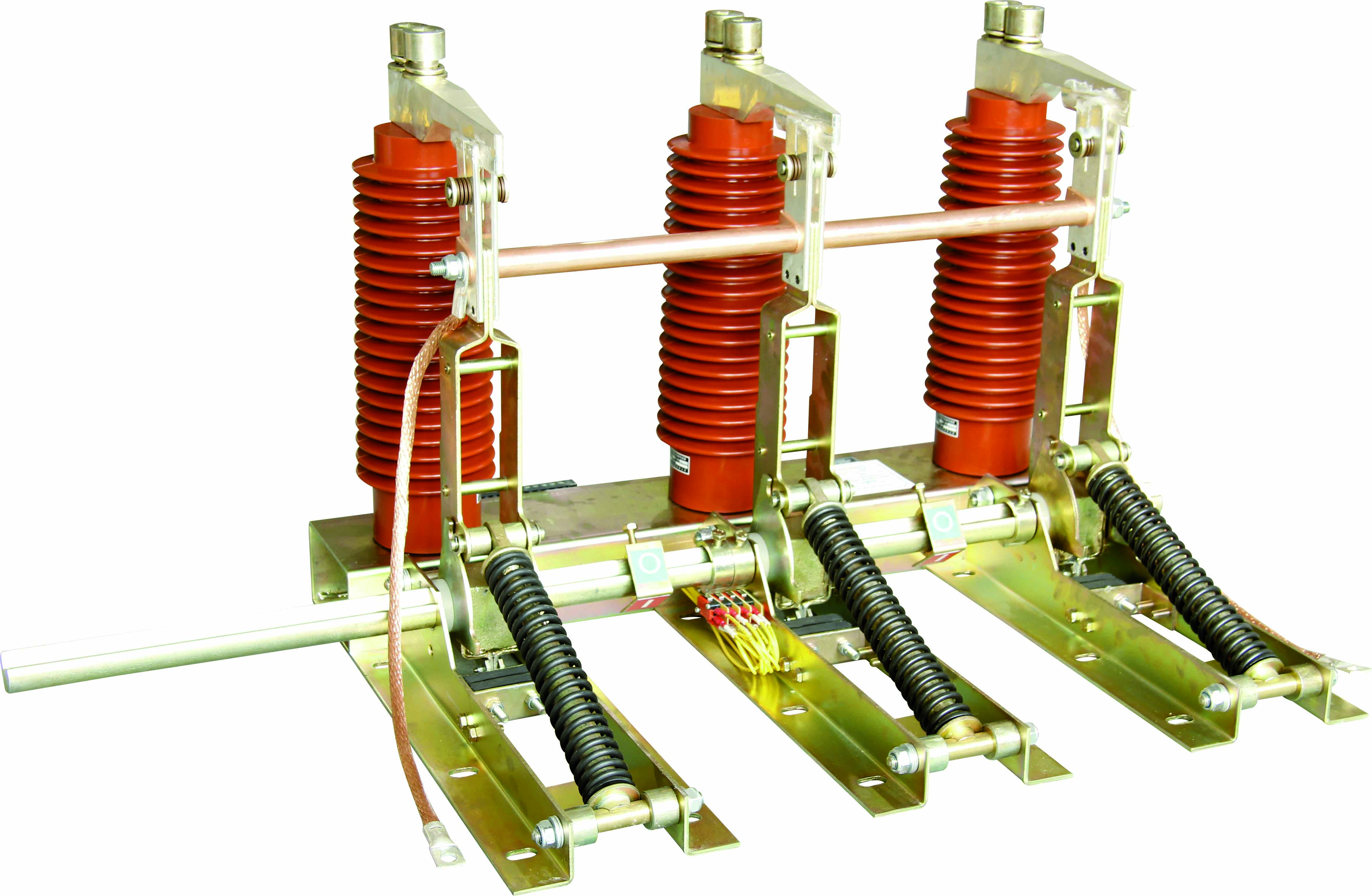

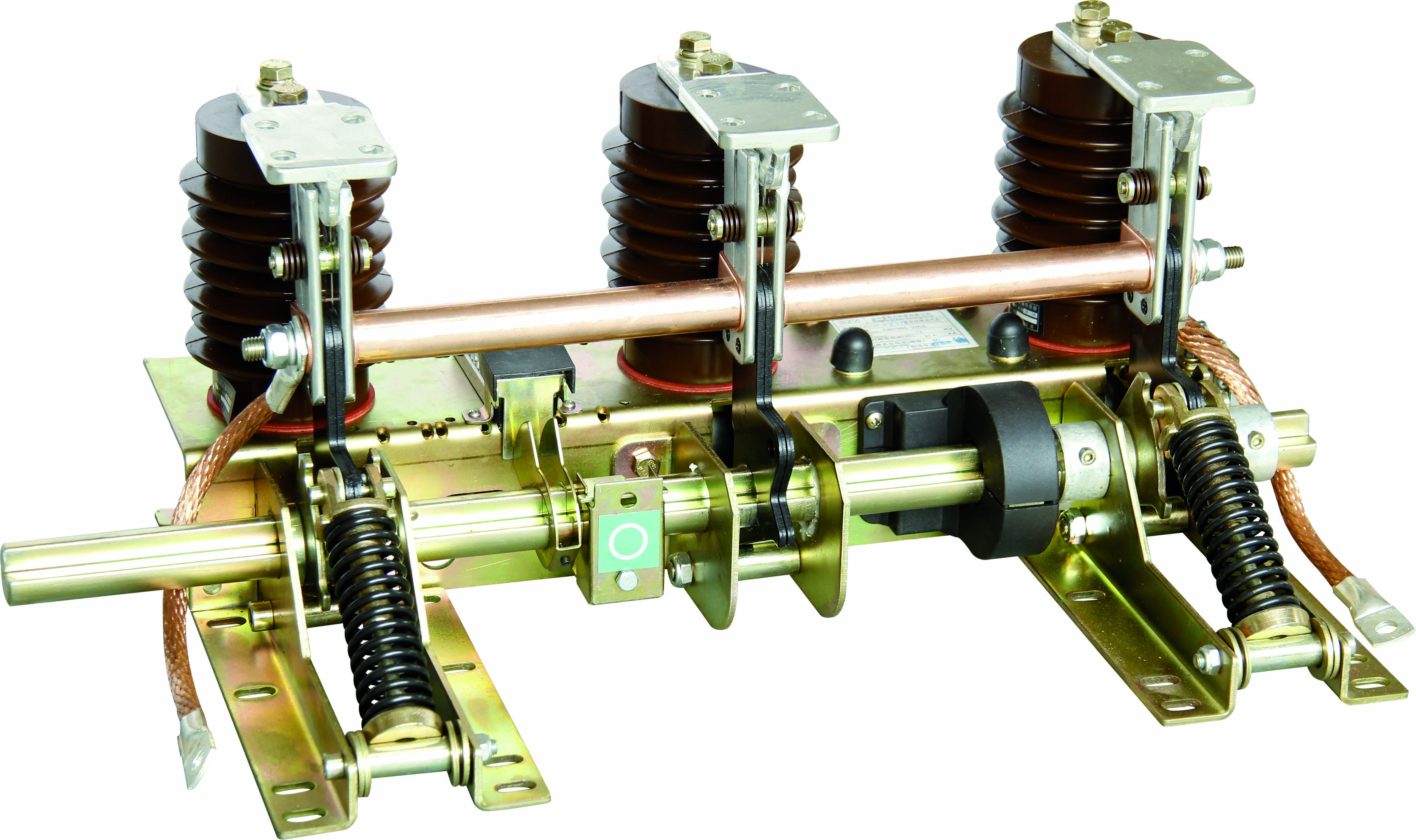

    Uziemnik wysokiego napięcia do zastosowań wewnętrznych Richge jest mechanicznym urządzeniem uziemiającym zabezpieczającym, klasyfikowanym jako odłącznik. Jego podstawową funkcją jest utworzenie niezawodnego obwodu uziemiającego pomiędzy sprzętem, który ma być konserwowany, a siecią energetyczną podczas konserwacji sprzętu wysokiego napięcia (takiego jak wyłączniki, transformatory, rozdzielnice), uwolnienie ładunków resztkowych i zapewnienie „oczywistego punktu odłączenia”, aby zapobiec porażeniu prądem elektrycznym lub uszkodzeniu sprzętu spowodowanego nieoczekiwanym zasilaniem.

• Zakres napięć: 12kV, 24kV, 40,5kV (dostosowanie do głównych wewnętrznych systemów zasilania średniego napięcia);

• Dostosowanie częstotliwości: 50 Hz (zgodne ze standardami krajowych systemów elektroenergetycznych);

• Podstawowe zalety: techniczna synergia z akcesoriami do przełączników wysokiego napięcia firmy Richge (takimi jak słupki izolacyjne, mechanizmy napędowe), o zwartej konstrukcji, elastycznym działaniu i odporności na trudne warunki otoczenia (dostosowanie do złożonych scenariuszy w pomieszczeniach, takich jak kurz, wahania temperatury i wilgotności).

II.Kluczowe parametry techniczne (zgodne z normą T/ZZB 2173-2021)

    Zgodnie z klasyfikacją poziomu napięcia, w poniższej tabeli przedstawiono podstawowe parametry techniczne, które spełniają również podstawowe wymagania GB/T 1985-2014 „Wysokonapięciowe rozłączniki i uziemniki prądu przemiennego”:

III. Projekt konstrukcyjny i zasada działania

3.1 Struktura rdzenia (konstrukcja modułowa ułatwiająca instalację i konserwację)

    Nawiązując do dojrzałej architektury przemysłowej i łącząc zalety procesu akcesoriów Richge, produkt składa się głównie z następujących komponentów:

• Wspornik: Formowany przez gięcie na zimno i spawanie cienkich blach stalowych, z powierzchniową obróbką antykorozyjną (cynkowanie/natryskiwanie) w celu zapewnienia wytrzymałości konstrukcyjnej;

• Zespół noża uziemiającego: formowanie na zimno czerwonej miedzi T2, twardość warstwy srebrzenia kontaktowego ≥HV120 (zmniejszenie rezystancji styku i zwiększenie odporności na korozję);

• Styk statyczny: Z kołnierzem o kształcie ostrza, współpracującym ze sprężyną talerzową w celu uzyskania niezawodnego kontaktu i uniknięcia luźnego nagrzewania;

• Mechanizm operacyjny: Obsługuje podwójny tryb ręczny/elektryczny (model elektryczny zawiera jednostkę napędową silnika), zintegrowany ze strukturą magazynowania energii sprężyny dociskowej;

• Komponenty izolacyjne: Izolatory z żywicy epoksydowej wykorzystują proces automatycznego formowania tłocznego APG (wysoka wytrzymałość izolacji, niskie wyładowania niezupełne);

• Inteligentny moduł sterujący (opcjonalny): Zawiera zabezpieczenie przed utknięciem silnika (≥5-krotność prądu znamionowego), zabezpieczenie przed ograniczeniem czasu pracy, zabezpieczenie przed wahaniami napięcia (80%-120% wartości znamionowej), stopień ochrony IP3X;

• Elementy pomocnicze: Tuleja przewodząca (izolacja izolacji), złącze elastyczne (kompensacja błędu instalacji), czujnik położenia (sygnalizacja zwrotna stanu otwarcia i zamknięcia).

3.2 Zasada działania (napędzany przez magazynowanie energii sprężyny dociskowej, niezależnie od prędkości ręcznej)

(1) Zakończenie operacji

1. Ręcznie/elektrycznie napędzaj mechanizm napędowy, moment obrotowy jest przenoszony na wał główny, pokonując moment oporu, aby wprawić ramię korby w ruch obrotowy;

2. Pręt roboczy noża uziemiającego przechodzi przez punkt martwy sprężyny dociskowej, a sprężyna dociskowa natychmiast uwalnia energię, aby szybko zamknąć nóż uziemiający;

3. Po zamknięciu nóż uziemiający styka się ściśle ze statycznym kołnierzem stykowym poprzez sprężynę talerzową, tworząc niezawodny obwód uziemiający.

(2) Operacja otwierania

1. Mechanizm napędowy przykłada wsteczny moment obrotowy, a wał główny pokonuje główny moment obrotowy i siłę sprężyny, wprawiając ramię korby w ruch wsteczny;

2. Sprężyna dociskowa noża uziemiającego przechodzi ponownie przez martwy punkt, aby zakończyć magazynowanie energii (przygotowanie do następnego zamknięcia);

3. Po otwarciu na miejscu odległość otwarcia spełnia wymagania normy, tworząc wyraźną izolację elektryczną.

IV. Podstawowe funkcje i scenariusze zastosowań

4.1 Podstawowe funkcje bezpieczeństwa

1. Zabezpieczenie przed wymuszoną blokadą: Wykonaj blokadę mechaniczną/elektryczną za pomocą głównego wyłącznika rozdzielnicy wysokiego napięcia (gdy główny wyłącznik nie jest otwarty, uziemnik nie może zostać zamknięty; gdy uziemnik jest zamknięty, główny wyłącznik nie może zostać zamknięty), aby zapobiec nieprawidłowemu działaniu;

2. Uwolnienie ładunku resztkowego: szybko rozładuj ładunki resztkowe w sprzęcie po uziemieniu, aby uniknąć porażenia elektrostatycznego podczas konserwacji;

3. Zdolność załączania zwarć: Wydajność klasy E2 pozwala poradzić sobie z nagłymi zwarciami podczas konserwacji, aby uniknąć przepalenia sprzętu;

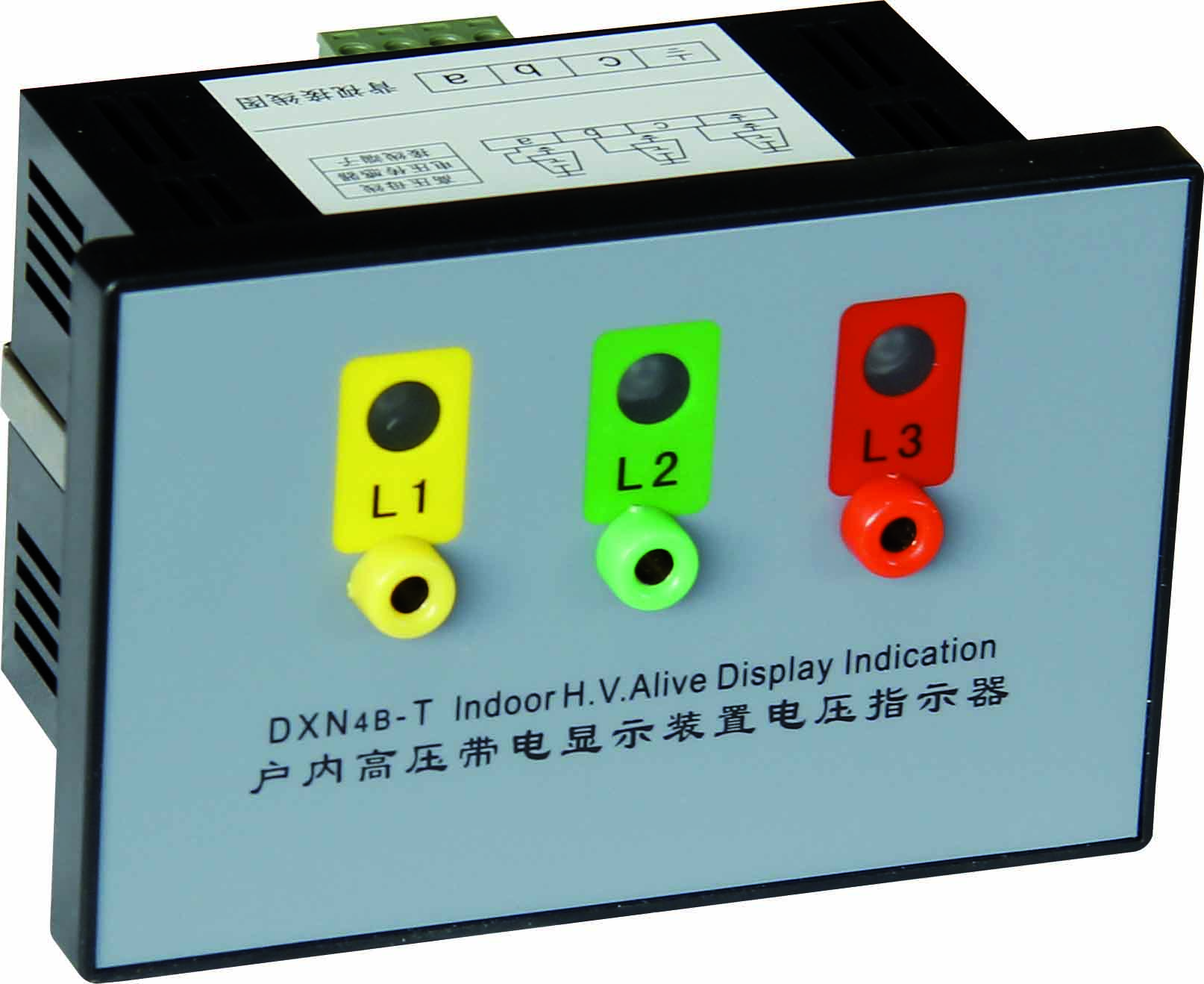

4. Wizualizacja stanu: Wyposażona w mechaniczny wskaźnik położenia (wyraźne znaki otwarcia/zamknięcia), opcjonalne urządzenie wyświetlające na żywo (zgodne z przepisami DL408-91).

4.2 Typowe scenariusze zastosowań

• Podstacje wewnętrzne: Stosowane z wyłącznikami automatycznymi 12 kV ~ 40,5 kV i odłącznikami do uziemienia szyn zbiorczych i transformatora;

• Dopasowanie rozdzielnic wysokiego napięcia: Stwórz „synergię wysokiego i niskiego napięcia” z akcesoriami rozdzielnic niskiego napięcia Richge, dostosowując się do szaf MNS, GCS i innych, jako elementy uziemienia konserwacyjnego szaf odpływowych i szaf pomiarowych;

• Przemysłowe systemy dystrybucji energii: Ochrona konserwacyjna sprzętu wysokiego napięcia (takiego jak silniki wysokiego napięcia, szafy prostownikowe) w dużych fabrykach i elektrowniach będących własnością kopalni;

• Scenariusze nowej energetyki: Uziemienie zabezpieczające wewnętrznych urządzeń dystrybucji energii (takich jak rozdzielnice 35 kV) w elektrowniach fotowoltaicznych/wiatrowych.

V. Punkty instalacji i konserwacji

5.1 Kluczowe wymagania instalacyjne

1. Adaptacja fundamentu: Błąd płaskości powierzchni montażowej ≤1mm/m i rezystancja pętli uziemiającej ≤0,5Ω (należy solidnie połączyć z siecią uziemiającą stacji);

2. Współpraca blokad: Należy zapewnić płynną i bezzakłóceniową pracę mechanizmu blokady z wyłącznikiem głównym rozdzielnicy (dla lepszej kompatybilności zaleca się stosowanie oryginalnych akcesoriów blokad Richge);

3. Okablowanie elektryczne: Połączenie linii sterującej modelu elektrycznego musi być zgodne z poziomem napięcia (np. AC220V/DC220V), a moment dokręcania zacisków okablowania musi spełniać wymagania instrukcji;

4. Test odbiorczy: Po instalacji należy sprawdzić asynchronizm otwierania i zamykania, rezystancję pętli i wydajność izolacji (napięcie wytrzymywane częstotliwości sieciowej, test wyładowania niezupełnego).

5.2 Regularna konserwacja i rozwiązywanie problemów

(1) Cykl konserwacji i treść

(2) Typowe rozwiązywanie problemów

• Zacinanie się podczas zamykania: Sprawdź, czy połączenie pomiędzy ramieniem korby a wałem głównym nie jest luźne lub czy styk nie jest zdeformowany (zdeformowane części wymagają wymiany);

• Nadmierna rezystancja styku: Wypolerować warstwę tlenku styku, uzupełnić srebrzenie (lub wymienić zespół styku);

• Awaria działania elektrycznego: Sprawdź, czy zadziałało zabezpieczenie przed utykiem silnika (należy zresetować sterownik) lub czy przekładnia napędowa nie jest zużyta;

• Nadmierne wyładowanie niezupełne: Oczyść plamę oleju z powierzchni części izolacyjnych, sprawdź, czy izolator nie ma pęknięć (w razie potrzeby wymień izolator).

VI. Zgodność ze standardami i zaangażowanie w jakość

6.1 Zgodne standardy

• Okres gwarancji na produkt: 1 rok (z wyłączeniem szkód spowodowanych przez człowieka lub siły wyższej);

• Norma krajowa: GB/T 1985-2014 „Wysokonapięciowe rozłączniki izolacyjne i uziemniki prądu przemiennego”, GB/T 11022-2020 „Wspólne wymagania techniczne dotyczące norm dotyczących rozdzielnic i urządzeń sterujących wysokiego napięcia”;

• Norma testowa: GB/T 14598.26-2015 „Kompatybilność elektromagnetyczna – Techniki testowania i pomiarów – Test odporności na wyładowania elektrostatyczne” (test EMC), test mgły solnej (weryfikacja trzech testów).

6.2 Zaangażowanie w jakość

• Okres gwarancji na produkt: 1 rok (z wyłączeniem szkód spowodowanych przez człowieka lub siły wyższej);

• Gwarancja dożywotnia: Gdy trwałość mechaniczna osiągnie klasę M2 (10 000 razy), kluczowe parametry nadal spełniają standardowe wymagania;

• Wsparcie serwisowe: Zapewnij wskazówki dotyczące instalacji, szkolenia w zakresie konserwacji i dostawę części zamiennych (wsparcie można uzyskać za pośrednictwem oficjalnej strony internetowej Richge lub działu obsługi klienta).

VII. Sposoby uzyskania szczegółowych informacji

    Aby uzyskać pełną instrukcję produktu uziemnika wysokiego napięcia do wnętrz firmy Richge Technology (w tym szczegółowe parametry modelu, rysunki instalacyjne, raporty z testów), możesz skorzystać z następujących metod:

1. Odwiedź oficjalną stronę internetową Richge (www.richgeswitchgear.com) i zapytaj w sekcji „Produkty wysokiego napięcia” lub „Pobieranie techniczne”;

2. Skontaktuj się z działem sprzedaży Richge (WhatsAPP: +86 189 5893 8078) i wyjaśnij wymagania (np. poziom napięcia, czy potrzebne jest sterowanie elektryczne);

3. Wyślij e-mail do działu obsługi klienta Richge, aby ubiegać się o niestandardowe rozwiązanie techniczne.
