Szczegółowe wprowadzenie do wyłącznika SF6 w technologii Richge

    Richge Technology koncentruje się głównie na produkcji akcesoriów do rozdzielnic niskiego napięcia, komponentów rozdzielnic wysokiego napięcia oraz serii wyłączników wewnętrznych i zewnętrznych. Poniżej znajduje się profesjonalne wprowadzenie do wyłączników SF6 w celach informacyjnych.

I. Podstawowy przegląd wyłącznika SF6

    Wyłącznik SF6 to wyłącznik wysokiego napięcia, który wykorzystuje sześciofluorek siarki (SF6) jako środek izolacyjny i gaszący łuk, szeroko stosowany w obszarach przesyłu i dystrybucji systemów elektroenergetycznych.

Podstawowe funkcje:

• Doskonałe właściwości izolacyjne: Wytrzymałość izolacji gazu SF6 jest 2,5-3 razy większa niż powietrza, co może znacznie zmniejszyć objętość sprzętu.

• Doskonała zdolność gaszenia łuku: wysoka przewodność kolumny łuku, krótki czas łuku (2-2,5 cykli) i duża zdolność wyłączania (do 80 kA).

• Brak ryzyka pożaru: gaz SF6 jest niepalny i zapewnia wysokie bezpieczeństwo.

• Długa żywotność: Żywotność elektryczna może sięgać ponad 25 lat, przy długim cyklu konserwacji i zmniejszonej częstotliwości konserwacji.

II. Zasada działania i struktura

2.1 Zasada działania

Mechanizm gaszenia łuku:

1. Podczas otwierania styki ruchome i statyczne oddzielają się, tworząc łuk, który powoduje rozkład gazu SF6 na atomy S, F oraz jony dodatnie/ujemne w wysokiej temperaturze.

2. Cząsteczki gazu SF6 wychwytują wolne elektrony, tworząc jony ujemne, zmniejszając przewodność kolumny łuku i przyspieszając wygaszanie łuku.

3. Po wygaśnięciu łuku gaz przywraca pierwotny stan izolacji.

Cyrkulacja gazu:Przyjmując zasadę typu gazu pod ciśnieniem lub typu samoenergii, przepływ gazu jest generowany przez energię tłoka lub łuku, aby szybko zgasić łuk i przywrócić izolację.

2.2 Główna struktura

III. Rodzaje i parametry techniczne wyłączników SF6 produkowanych przez firmę Richge Technology

3.1 Główne typy

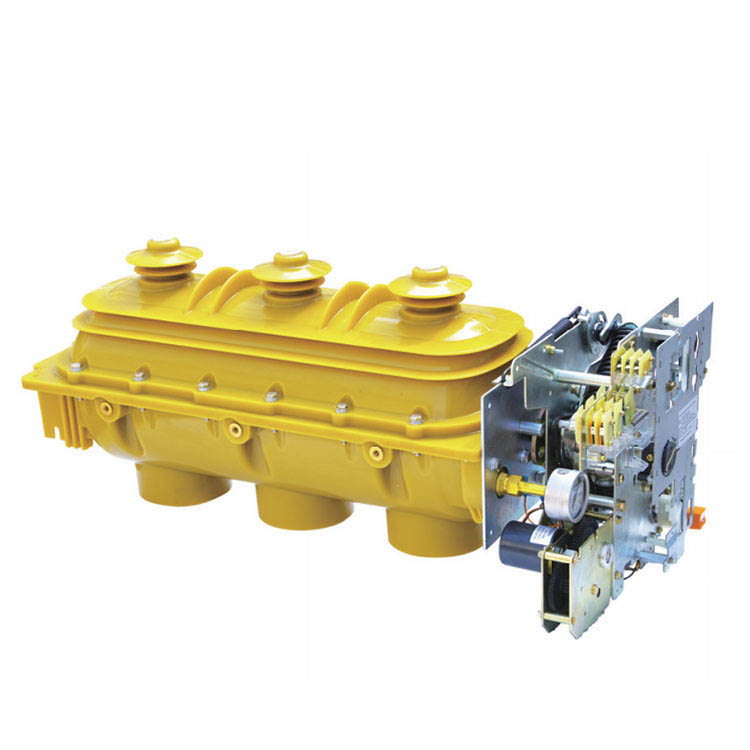

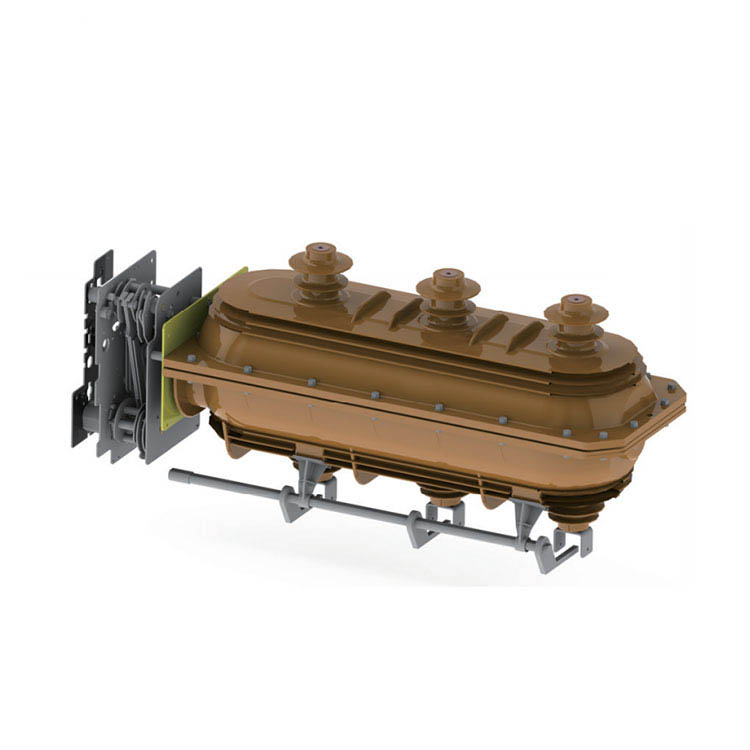

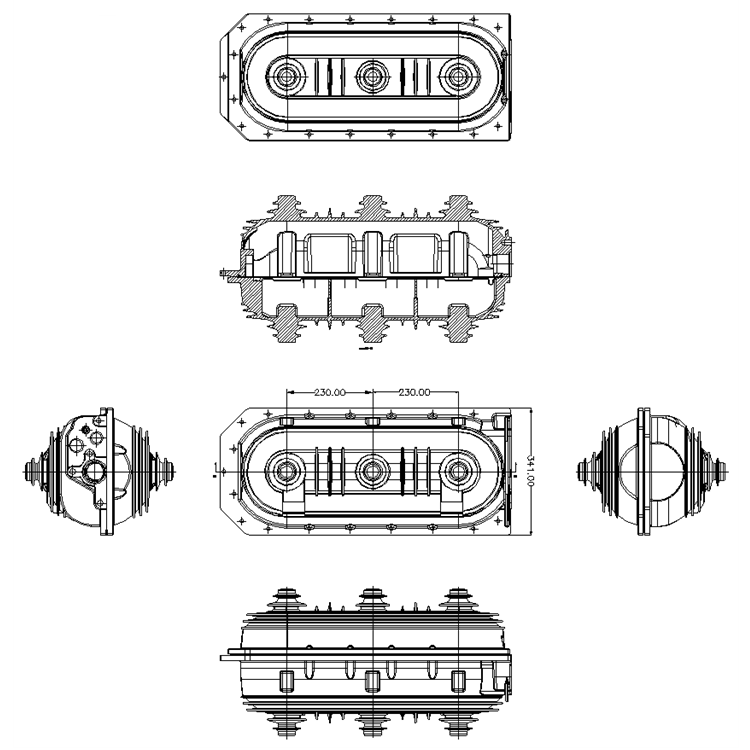

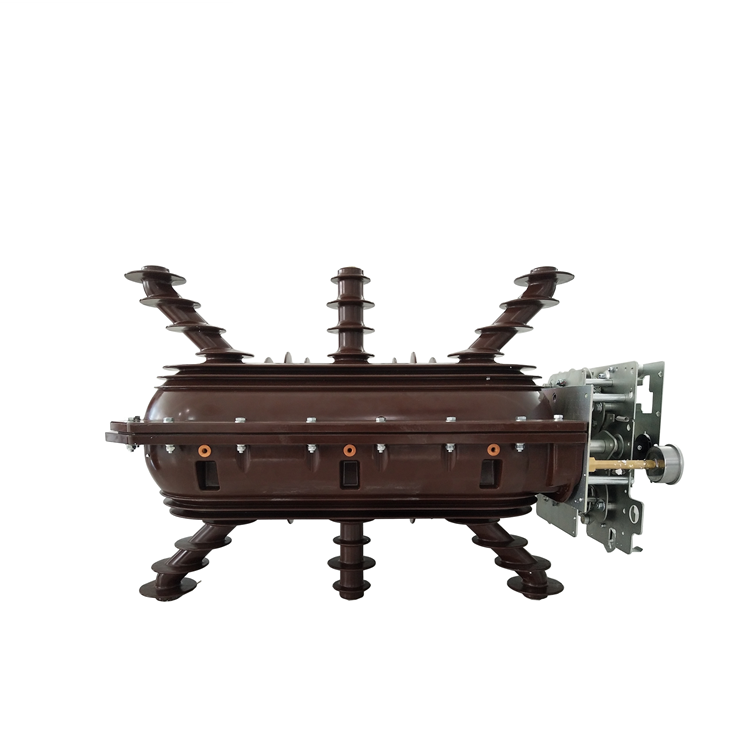

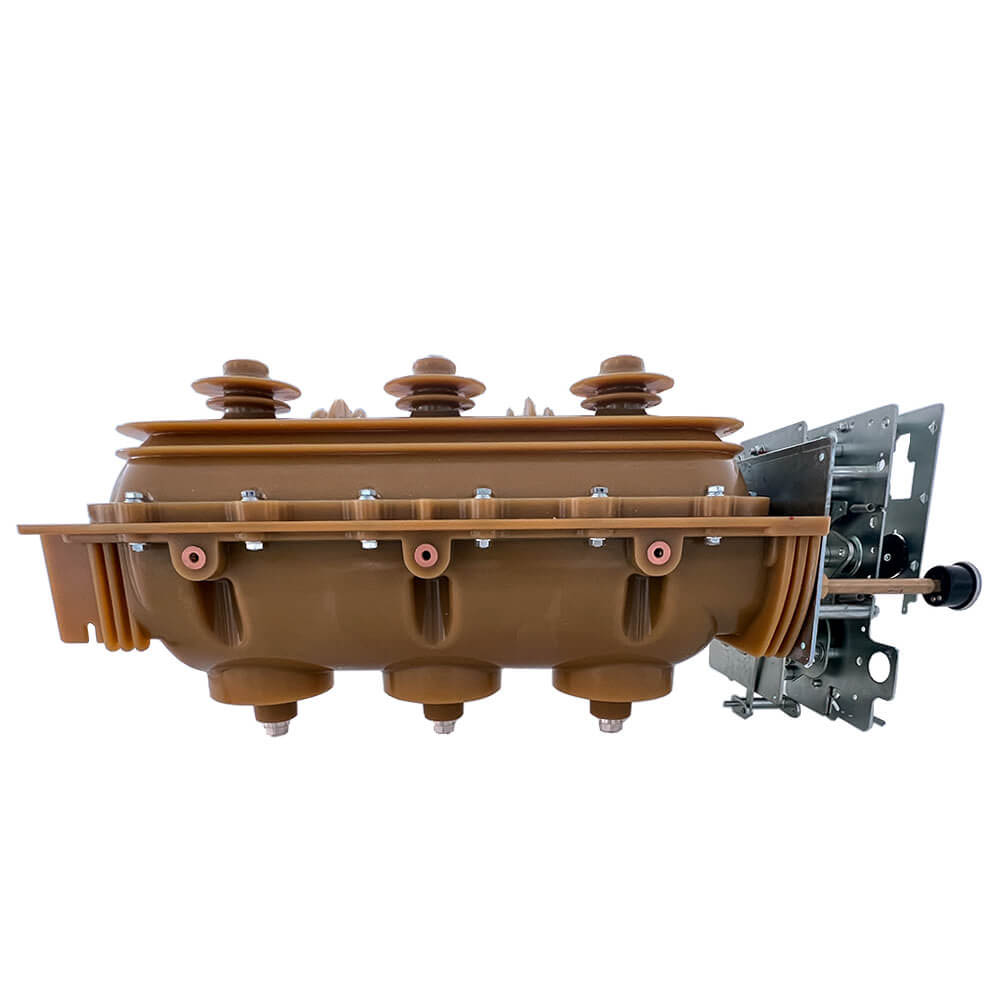

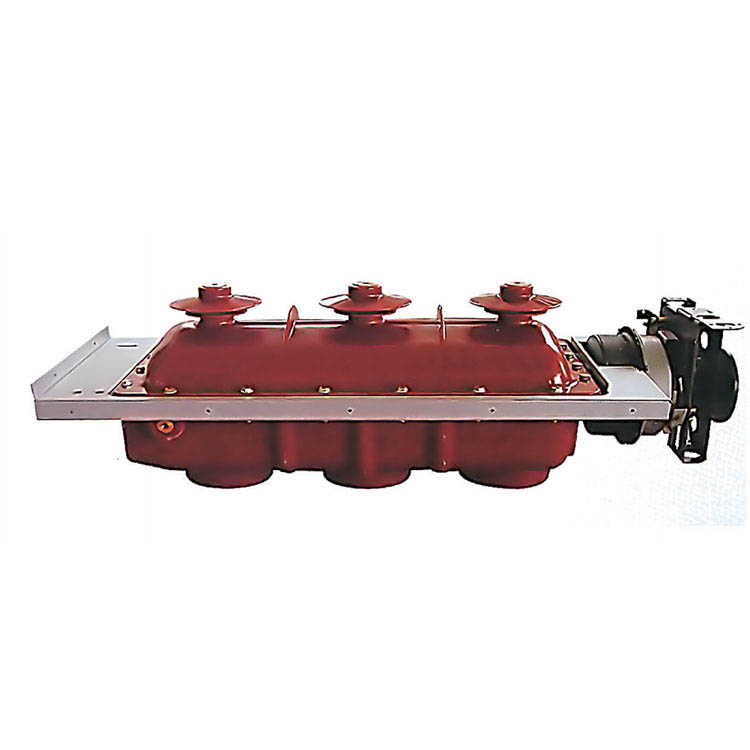

1. Klasyfikacja według struktury:

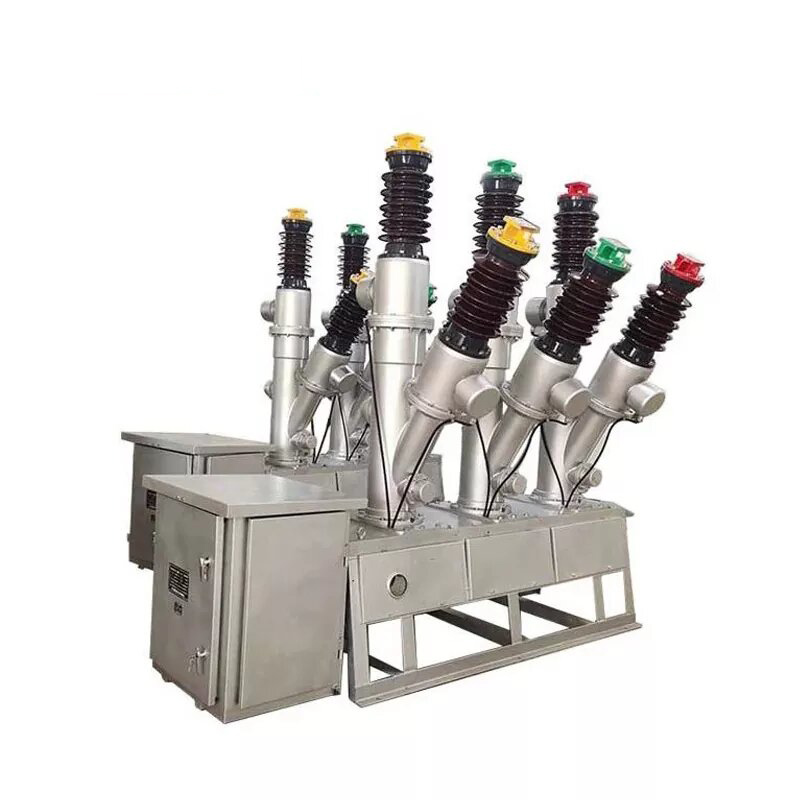

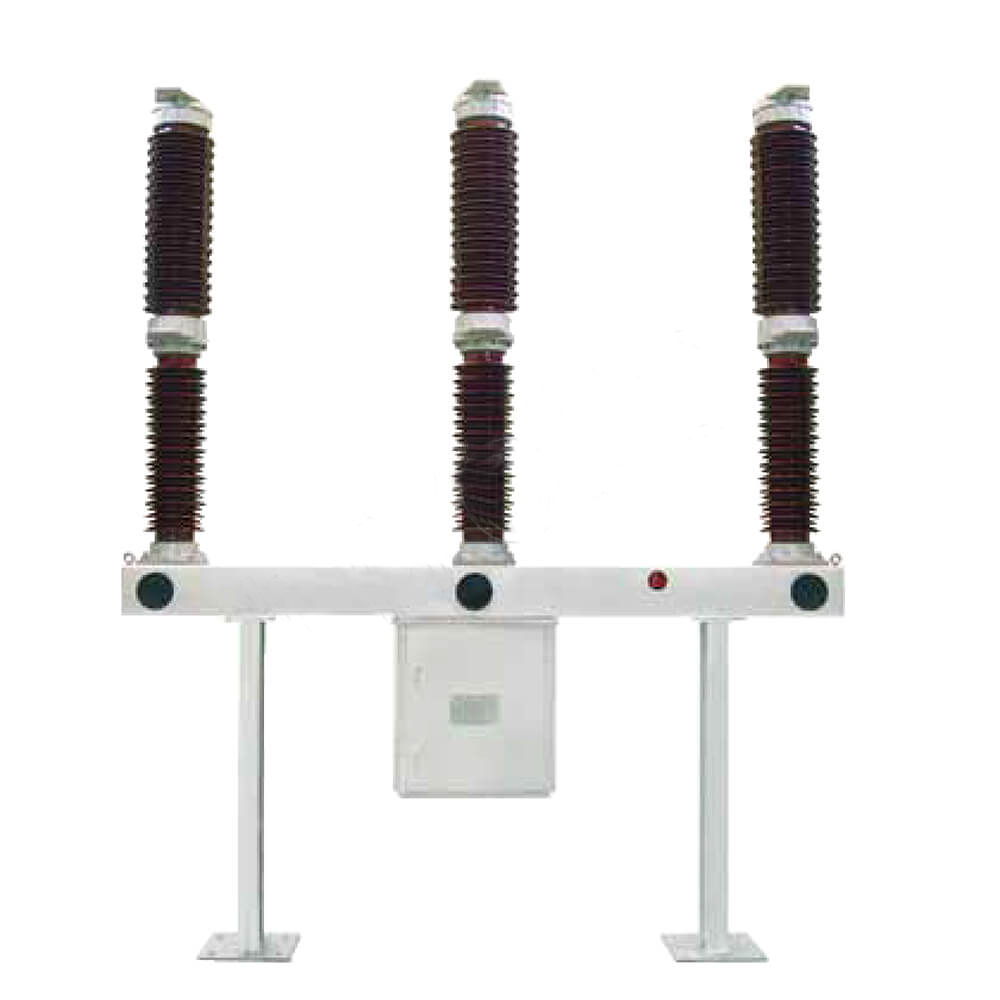

• Kolumna porcelanowa: niezależna trójfazowa, o dużej objętości, odpowiednia do zastosowań zewnętrznych (np. typ FA4-550)

• Typ zbiornika (podłogowy): Trójfazowy zbiornik wspólny, zwarta konstrukcja, dobre właściwości sejsmiczne, łatwa konserwacja

• Wyłącznik automatyczny w kombinowanym sprzęcie elektrycznym GIS: Zintegrowany z odłącznikiem, uziemnikiem itp. w szczelnej obudowie

2. Klasyfikacja według metody gaszenia łukiem:

• Typ jednociśnieniowy: Tylko jedno ciśnienie wewnątrz komory gaszenia łuku, prosta konstrukcja, szeroko stosowane

• Typ dwuciśnieniowy: z komorami powietrznymi o wysokim i niskim ciśnieniu, lepszą wydajnością gaszenia łuku, ale złożoną strukturą

3.2 Kluczowe parametry techniczne

IV. Zalety i scenariusze zastosowań wyłącznika SF6

4.1 Zalety produktu

1. Doskonała skuteczność wyłączania: może szybko gasić łuki, prawie nie wytwarzać przepięć tnących oraz chronić sprzęt i linie

2. Wysoka niezawodność: Uszczelniona konstrukcja zmniejsza wpływ środowiska zewnętrznego, odpowiednia dla różnych trudnych warunków klimatycznych

3. Niski poziom hałasu: Hałas podczas pracy jest mniejszy niż 85 dB, co poprawia środowisko pracy

4. Mała powierzchnia: zwarta konstrukcja, szczególnie odpowiednia dla podstacji miejskich i miejsc o ograniczonej przestrzeni

5. Wysoki poziom inteligencji: Możliwość zintegrowania systemu monitorowania w celu monitorowania w czasie rzeczywistym gęstości gazu, temperatury i stanu pracy

4.2 Scenariusze zastosowań

• System przesyłu energii: Ochrona i kontrola linii przesyłowych ultrawysokiego napięcia 500 kV i wyższych

• Podstacja: Używana jako urządzenie zabezpieczające główne transformatory i szyny zbiorcze

• Przemysłowa sieć energetyczna: Dystrybucja energii elektrycznej wysokiego napięcia dla własnych elektrowni w dużych fabrykach, kopalniach itp.

• Nowe podłączenie do sieci energetycznej: Urządzenia zabezpieczające stacje wspomagające w farmach wiatrowych i elektrowniach fotowoltaicznych

• Miejska sieć energetyczna: Podstawowy element kompaktowej rozdzielnicy GIS

V. Punkty instalacji i konserwacji

5.1 Wymagania instalacyjne

1. Przygotowanie podłoża:

• Błąd wypoziomowania <1 mm/m, aby zapewnić stabilność sprzętu

• Doskonały system uziemienia, rezystancja uziemienia <0,5 Ω

2. Oczyszczanie gazu:

• Wykrywanie wycieku gazu przed instalacją, roczny wskaźnik wycieku powinien wynosić <1‰

• Opróżnij do poziomu poniżej 133 Pa i trzymaj przez ponad 2 godziny, a następnie napełnij odpowiednim gazem SF6 po potwierdzeniu braku wycieków

• Ciśnienie napełniania gazem ściśle odpowiada wymaganiom zawartym w instrukcji produktu, a błąd jest kontrolowany w zakresie ±0,02 MPa

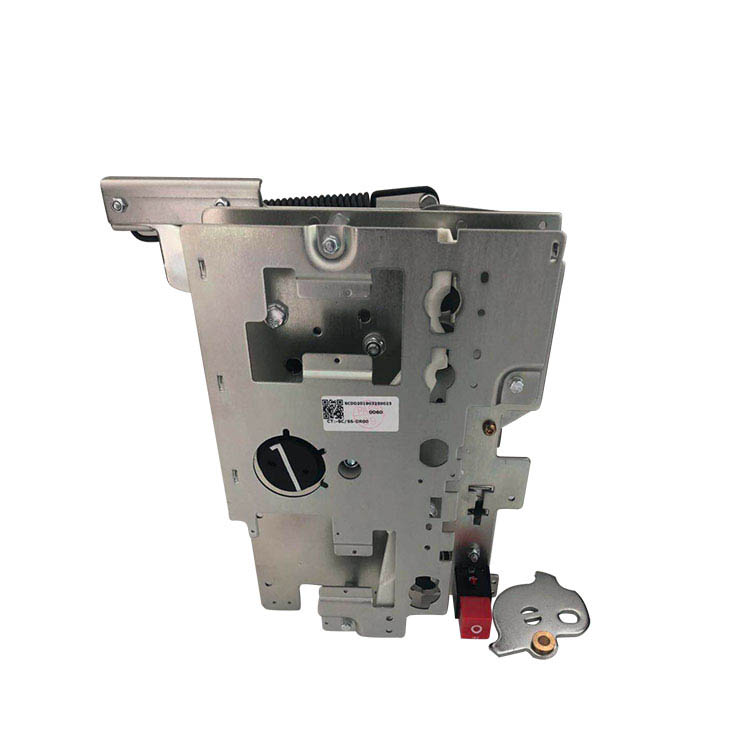

3. Regulacja mechanizmu:

• Regulacja czasu otwierania i zamykania oraz synchronizacji spełnia wymagania techniczne

• Mechanizm napędowy jest elastyczny i nie zacina się

• Przełącznik pomocniczy przełącza dokładnie przy normalnym sprzężeniu zwrotnym sygnału

5.2 Metody konserwacji

Elementy regularnej kontroli:

Specjalna konserwacja:

• Uzupełnianie gazu: Gdy ciśnienie spadnie do wartości alarmowej (zwykle o 0,05 MPa niższej od ciśnienia znamionowego), należy w odpowiednim czasie uzupełnić gaz

• Wymiana gazu: Po przerwaniu poważnego prądu zwarciowego sprawdzić jakość gazu iw razie potrzeby wymienić

• Kalibracja przekaźnika gęstości: Przeprowadzaj kalibrację co 2-3 lata

VI. Środki ostrożności i środki bezpieczeństwa

1. Charakterystyka gazu SF6:

• Czysty SF6 jest nietoksyczny, ale produkty rozkładu łukowego (takie jak SO2, HF) są toksyczne, dlatego podczas konserwacji konieczna jest wentylacja

• Unikać kontaktu gazu ze skórą i drogami oddechowymi, w razie potrzeby nosić sprzęt ochronny

2. Bezpieczeństwo konserwacji:

• Przed konserwacją należy najpierw odciąć zasilanie, sprawdzić brak prądu i uziemienia

• Przed wypuszczeniem gazu SF6 zredukuj ciśnienie do zera

• Wymuszona wentylacja przez ponad 15 minut po otwarciu urządzenia, aby upewnić się, że wewnętrzne gazy zostały wyczerpane

3. Wymagania ochrony środowiska:

• SF6 jest silnym gazem cieplarnianym (wartość GWP 23900), dlatego należy ściśle kontrolować emisję

• Gazy odlotowe muszą zostać poddane recyklingowi i przetworzone i nie mogą być bezpośrednio odprowadzane do atmosfery

VII. Streszczenie

    Dzięki doskonałej izolacji i właściwościom gaszenia łuku wyłącznik SF6 stał się głównym wyborem rozdzielnic wysokiego napięcia w nowoczesnych systemach elektroenergetycznych, szczególnie odpowiednich w scenariuszach przesyłu i dystrybucji mocy o dużej wydajności i wysokim napięciu.
