Seria VM2 (VM200) Średni 2/3-portowy mechaniczny zawór grzybkowy

Marka: SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria VM2 (VM200) to średniej wielkości mechaniczny zawór grzybkowy z 2/3 portami, w pełni wymienny ze standardowymi modelami SMC. Przyjmując niezawodną konstrukcję uszczelniającą grzybka, charakteryzuje się niezwykłą dużą przepustowością (Cv≈0,87), uniwersalnym standardowym portem Rc1/4, solidną konstrukcją przemysłową i całkowicie wymiennymi głowicami siłowników. Jest to główny mechaniczny zawór sterujący do wykrywania limitu skoku, obsługi ręcznej i przełączania obiegu powietrza we wszystkich rodzajach maszyn zautomatyzowanych.

Podstawowe specyfikacje techniczne

  1 Podstawowe parametry

     -- Kod serii: VM200 (nazwa skrócona VM2)

     -- Typy obwodów: 2-portowe (VM22x), 3-portowe (VM23x, normalnie zamknięte NC w standardzie)

     --Struktura: Grzybek bezpośredniego działania z doskonałym uszczelnieniem i długą żywotnością

     -- Odpowiedni płyn: sprężone powietrze, gaz obojętny

     --Zakres ciśnienia roboczego: 0 ~ 1,0 MPa (niekompatybilny z próżnią)

     -- Temperatura otoczenia i średnia: -5 ~ +60 ℃ (niedozwolone oblodzenie)

     -- Gwint portu: Rc1/4 (02); opcjonalnie NPT1/4 (N02), G1/4 (F02)

     -- Wydajność przepływu: Efektywna powierzchnia przekroju 19 mm², Cv = 0,87

     -- Waga netto: model standardowy 90 g

     -- Układ rurociągów: przyłącze boczne (01), przyłącze dolne (00)

     -- Wymagania dotyczące smarowania: Bez smarowania; Opcjonalnie smarowanie olejem turbinowym ISO VG32

  2. Całkowite wymiary zewnętrzne (mm)

     -- Wersja z portem bocznym: 17 × 44 × 25

     -- Wersja z dolnym portem: 17 × 44 × 30

Definicja obwodu i logika działania (3-porty/2-porty)

  1. Model 3-portowy (VM23x, najczęściej używany)

     -- Port 1(P): Główny wlot powietrza

     -- Port 2(A): Wyjście sygnału sterującego

     -- Port 3(R): Port wylotowy

     -- NC Normalnie zamknięty Logika: Nieuruchomiony → P odcięty od A, A podłączony do R; Po uruchomieniu → P łączy się z A, A odcina wylot R

  2. Model 2-portowy (VM22x)

     -- Port 1(P): Wejście płynu

     -- Port 2(A): Wyjście sterujące

     -- Normalnie zamknięty: Kanał powietrzny otwiera się po naciśnięciu, odcina natychmiast po zwolnieniu

Pełna gama wymiennych głowic siłowników

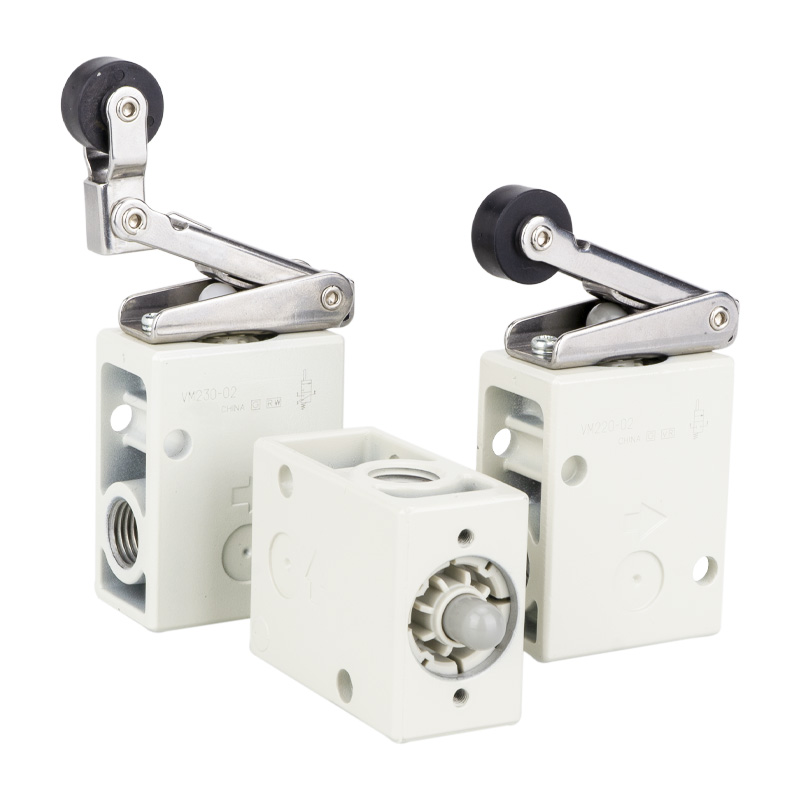

 1. Typ dźwigni rolkowej (najpopularniejszy do wykrywania ograniczenia skoku)

     -- VM231/221: Standardowa dźwignia rolkowa z tworzywa POM

     -- VM231S/221S: Wałek ze stali hartowanej do pracy w ciężkich warunkach, odpornych na ścieranie

     -- VM233/223: Jednokierunkowa dźwignia rolkowa z zabezpieczeniem przed odbiciem

  2. Typ z prostym tłokiem

     VM230/220: Standardowy prosty tłok dociskowy

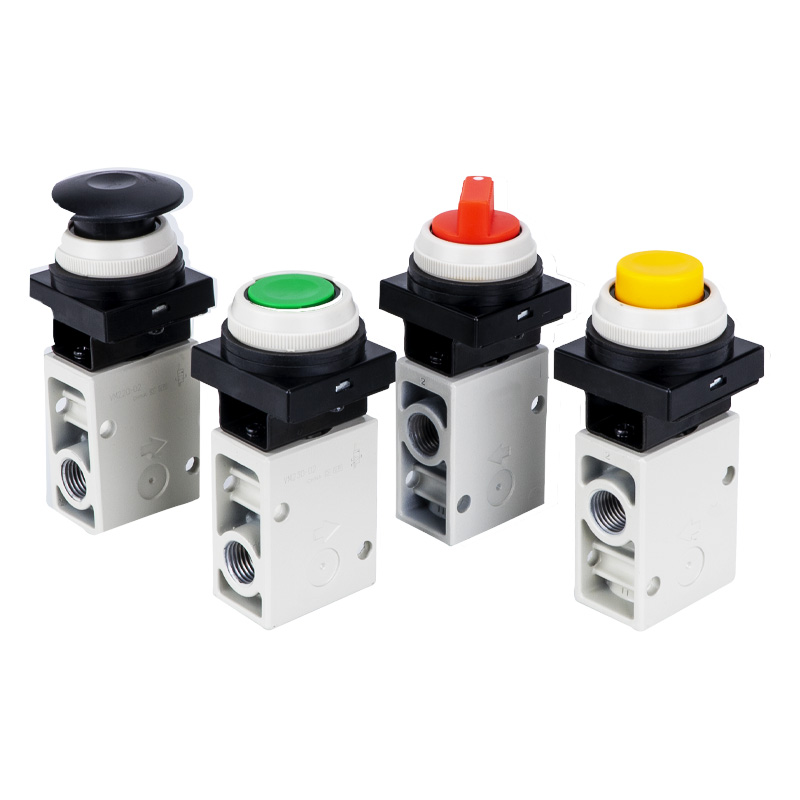

3. Typ przycisku (do ręcznej operacji Jog)

     -- VM232/222: Płaski przycisk standardowy

     -- VM232Y/222Y: Żółty grzybek o wysokiej widoczności do zatrzymania awaryjnego

     -- VM232G/222G: Przycisk zielonego wskaźnika

 4. Opcjonalne specjalne siłowniki

     Dźwignia zawiasowa, dźwignia przełączająca, blokowane pokrętło obrotowe, dźwignia dwukierunkowa i inne niestandardowe głowice spustowe

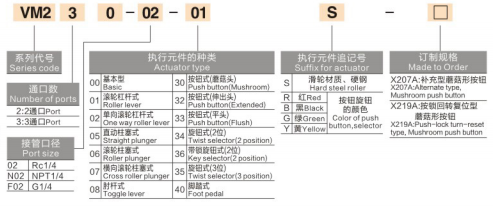

 Wyjaśnienie kodu modelu

   1. (Przykład: VM231-02-01S)

     -- VM231: obwód 3-portowy + siłownik z dźwignią rolkową

     -- 02: Rozmiar gwintu przyłącza (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Układ portów bocznych (00 = układ portów dolnych)

     -- S: Wałek ze stali hartowanej (bez przyrostka = standardowy wałek POM)

     -- Przyrostek koloru: A = standardowy czarny; Y=żółty grzyb; G=zielony przycisk

  2. Wspólne modele standardowe

     -- VM231-02-01A: 3-porty, rolka POM, Rc1/4, port boczny (uniwersalny model ogólnego przeznaczenia)

     -- VM231S-02-01A: 3-portowy, rolka ze stali hartowanej, Rc1/4, port boczny (warunki pracy charakteryzujące się dużą odpornością na ścieranie)

     -- VM230-02-00A: 3-portowy, prosty tłok, port dolny

     -- VM232Y-02-01A: 3-portowy, żółty grzybkowy przycisk zatrzymania awaryjnego, port boczny

Podstawowe zalety produktu

     -- Średnio wysoki przepływ: Cv=0,87, prawie 8 razy większy przepływ niż mini VM1 (Cv=0,11), doskonale dopasowany do obwodów pneumatycznych średniego przepływu

     -- Uniwersalny port Rc1/4: standardowy rozmiar gwintu głównego nurtu dla urządzeń automatyki z doskonałą kompatybilnością między modelami

     -- Niezawodne uszczelnienie grzybka: Dobra szczelność, odporność na zanieczyszczenia pyłem, szybka reakcja i wydłużona żywotność

     -- Obsługa układu z podwójną rurą: opcje portów bocznych i dolnych umożliwiają elastyczny układ instalacji w gęstych panelach

     -- Pełny zakres siłowników: dźwignia rolkowa, tłok, przycisk płaski i głowica grzybkowa dostępne w celu obsługi limitu mechanicznego, ręcznego impulsowania i zatrzymania awaryjnego we wszystkich scenariuszach

     -- Wytrzymała, solidna konstrukcja: metalowy korpus zaworu; Wałek ze stali hartowanej z przyrostkiem S, opcjonalny, do pracy ciągłej w trudnych warunkach przemysłowych

     -- Konstrukcja bezsmarowa: Niskie obciążenie konserwacyjne, czysta i przyjazna dla środowiska praca obiegu powietrza

Typowe scenariusze zastosowań

     -- Wykrywanie limitu skoku urządzenia: wykrywanie pełnego położenia cylindra/stołu przesuwnego za pomocą siłownika z dźwignią rolkową

     -- Ręczne sterowanie impulsowe: uruchomienie maszyny na miejscu i obsługa panelu za pomocą przycisku

     -- Awaryjna blokada bezpieczeństwa: Żółty grzybek do szybkiego odcięcia obiegu powietrza

     -- Przełączanie przyrządów i uchwytów: Sterowanie pneumatyczną pętlą zaciskania/odpinania

     -- Zautomatyzowane linie produkcyjne: obwody sygnału położenia stanowiska pracy i mechanicznej blokady bezpieczeństwa

     -- Maszyny pakujące, tekstylne i drukarskie: Mechaniczne pętle sterujące wyzwalaczem o wysokiej częstotliwości

Porównanie wyboru: Skrócona tabela referencyjna VM1 i VM2

Podsumowanie w jednym zdaniu

     Średniej wielkości mechaniczny zawór grzybkowy SOLH VM2 jest wyposażony w uniwersalny port Rc1/4, wysoką przepustowość Cv=0,87, wymienne siłowniki w pełnym zakresie oraz opcje rurociągów dwustronnych/dolnych, działając jako standardowy mechaniczny zawór sterujący głównego nurtu dla wszystkich pneumatycznych obwodów przełączających automatyki przemysłowej.
