Regulator sterowany pilotem AR
  • Regulator sterowany pilotem ARRegulator sterowany pilotem AR

Regulator sterowany pilotem AR

Sterowane pilotowo regulatory ciśnienia serii SOLH AR obejmują kompletne modele AR425/625/635/825/835/925/935. Przyjmując wewnętrzną strukturę odciążającą pilota, charakteryzują się wysokim natężeniem przepływu i bardzo wysoką precyzją regulacji ciśnienia z histerezą ≤0,02 MPa i powtarzalnością ≤0,01 MPa. Wyposażone w dwa zakresy ciśnienia i wbudowaną funkcję automatycznego usuwania nadciśnienia, umożliwiają pracę bez smarowania i dowolną instalację. Nadające się do głównych rurociągów powietrznych o dużej średnicy, urządzeń o dużym przepływie i precyzyjnych pneumatycznych systemów sterowania, są idealnymi rozwiązaniami stabilizacyjnymi dla fabrycznych scentralizowanych systemów zasilania powietrzem.

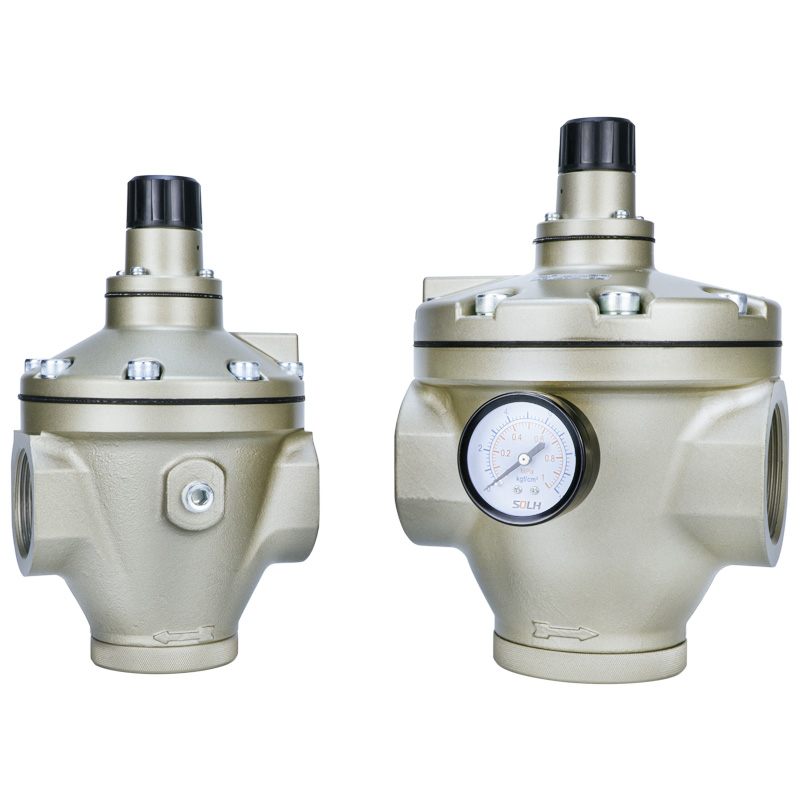

Sterowany pilotem regulator ciśnienia serii AR (SOLH firmy Richge Technology)

Marka:SOLH firmy Richge Technology (睿其格科技)

Pozycjonowanie produktu

     Sterowane pilotem regulatory SOLH AR obejmują pełne modele AR425/435/625/635/825/835/925/935. Przyjmując wewnętrzną konstrukcję odciążającą pilota, seria ta jest przeznaczona dla głównych rurociągów powietrznych o średnim i wysokim ciśnieniu, dużym przepływie, długodystansowych i precyzyjnych. W porównaniu ze standardowymi regulatorami bezpośredniego działania zapewnia doskonałą dokładność regulacji, większą przepustowość i silniejsze działanie zapobiegające wahaniom ciśnienia.

Struktura i zasada działania

     Struktura: Typ wewnętrznego odciążenia pilota ze stałym upustem powietrza pilota

     1. Wlot sprężonego powietrza rozdziela się na główny kanał przepływowy i niezależny obwód sterowania pilotem.

     2. Ciśnienie powietrza sterującego popycha membranę, aby wyregulować otwarcie szpuli głównej w celu uzyskania stabilnego ciśnienia wyjściowego.

     3. Wbudowana funkcja nadmiaru automatycznie usuwa nadmiar ciśnienia wtórnego, aby utrzymać stałe ciśnienie wylotowe.

     4. Stały przepływ powietrza upustowego na poziomie około 5 l/min zapewnia ultraszybką reakcję i wyjątkową precyzję regulacji.


Kluczowe cechy produktu

     1. Duży przepływ i wysokie ciśnienie

     Maksymalne ciśnienie robocze osiąga 1,0 MPa przy ciśnieniu próbnym 1,5 MPa. Rozmiary portów wahają się od 1/4" do 2", idealnie pasujące do fabrycznych głównych linii magistralnych i scentralizowanych systemów zasilania powietrzem.

     2. Bardzo wysoka precyzja regulacji

     Histereza ≤0,02 MPa i powtarzalność ≤0,01 MPa. Ciśnienie wyjściowe pozostaje stałe nawet przy gwałtownych zmianach ciśnienia wlotowego lub chwilowym skoku przepływu.

     3. Podwójny zakres ciśnienia w jednym, identycznym korpusie

     3.1 Model z przyrostkiem 25: 0,05–0,83 MPa do ogólnych zastosowań przemysłowych pod wysokim ciśnieniem

     3.2 Model z przyrostkiem 35: 0,02–0,20 MPa dla scenariuszy precyzyjnego sterowania przy niskim ciśnieniu

     4. Zintegrowany automatyczny nadmiar ciśnienia

     Nie jest wymagany żaden dodatkowy zewnętrzny zawór nadmiarowy. Wbudowana konstrukcja odciążająca stabilizuje ciśnienie wyjściowe i zapobiega wpływowi ciśnienia na znajdujące się za nim elementy pneumatyczne.

     5.Stabilna, łatwa w utrzymaniu konstrukcja

     Zakres temperatur pracy wynosi od -5℃ do +60℃. Korpus z odlewanego ciśnieniowo stopu aluminium zapewnia bezsmarową pracę i dowolną orientację montażową.

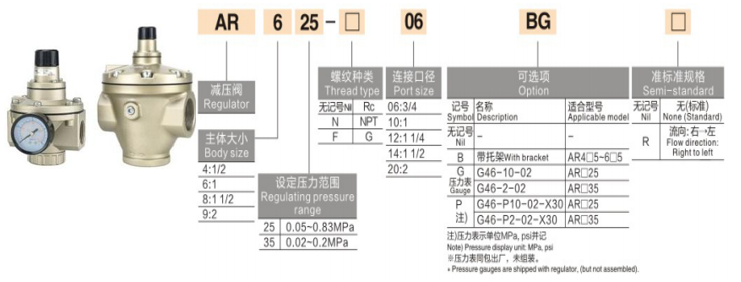

Tabela modeli i specyfikacji

Trybl
Rozmiar portu
Regulowany zakres ciśnienia
Waga netto
AR425 / AR435
1/4", 3/8"
0,05–0,83 MPa / 0,02–0,20 MPa
0,7 kg
AR625 / AR635
1/2", 3/4"
0,05–0,83 MPa / 0,02–0,20 MPa
1,1 kg
AR825/AR835
1", 1-1/4"
0,05–0,83 MPa / 0,02–0,20 MPa
2,5 kg
AR925 / AR935
1-1/2", 2"
0,05–0,83 MPa / 0,02–0,20 MPa
4,5 kg

Ogólne parametry techniczne

     1. Stosowane medium: suche lub naoliwione sprężone powietrze

     2. Maksymalne ciśnienie wlotowe: 1,0 MPa

     3. Stałe zużycie upustu: ok. 5 l/min (ANR)

     4. Standardowy port pomiarowy: gwint 1/4".

     5. Typ konstrukcji: pilot wewnętrzny, konstrukcja reliefowa ze stałym krwawieniem


Typowe zastosowania

     1. Główne rurociągi powietrzne i scentralizowane stacje zasilania powietrzem

     2. Urządzenia wielkoprzepływowe wyposażone w cylindry o dużej średnicy, silniki pneumatyczne, urządzenia nadmuchowe i suszące

     3. Precyzyjne sterowanie pneumatyczne: oprzyrządowanie testowe, urządzenia pozycjonujące, kontrola naciągu i prasy hydrauliczne

     4. Rurociągi o dużych wahaniach ciśnienia i transporcie powietrza na duże odległości

     5.Dwustopniowe systemy redukcji ciśnienia od wysokociśnieniowych zbiorników powietrza po średniociśnieniowe urządzenia produkcyjne


Podsumowanie rdzenia

     Seria pilotów AR łączy w sobie wewnętrzną strukturę pilota nadmiarowego, dużą przepustowość, wysoką precyzję, dwa zakresy ciśnienia do wyboru i funkcję stałego automatycznego odpowietrzania. Służy jako optymalne rozwiązanie do regulacji ciśnienia w głównych ciągach powietrznych, urządzeniach o dużym przepływie i precyzyjnych wysokociśnieniowych obwodach pneumatycznych.


Porównanie wyboru: Direct AR / Pilot AR / VEX1

     1. AR bezpośredniego działania (AR20~60): Mały przepływ, ekonomiczny koszt, standardowa dokładność regulacji dla małych obwodów odgałęzionych

     2. Pilot AR (AR425~935): Średni i duży przepływ, wysoka precyzja, dedykowany do głównych rurociągów powietrznych fabryki

     3. Seria VEX1: bardzo duża przepustowość, 3-portowa konstrukcja wydechu, wielostopniowa regulacja ciśnienia i ultraszybkie działanie odciążające
