Szczegółowe wprowadzenie do izolatorów wysokiego napięcia w technologii Richge

     Jako profesjonalny producent z 37-letnim głębokim doświadczeniem w dziedzinie sprzętu elektroenergetycznego,Richge Technology (Ningbo Richge Technology Co., Ltd., angielskie logo marki „Richge”)opiera się na dojrzałej akumulacji technicznej i ścisłej kontroli jakości. Jej produkty izolatorów wysokiego napięcia pokrywają całe poziomy średniego i wysokiego napięcia, szeroko obsługujące systemy zasilania, przemysłową dystrybucję energii i inne scenariusze. System produktów opiera się na trzech podstawowych zaletach: „niezawodnej izolacji, dużej zdolności adaptacji do środowiska i wyjątkowych możliwościach dostosowywania”. Poniżej znajduje się szczegółowe wprowadzenie z pięciu aspektów: pozycjonowanie produktu, podstawowe kategorie produktów, parametry techniczne, scenariusze zastosowań i zapewnienie jakości.

1. Pozycjonowanie produktu i zakres pokrycia napięcia

     Izolatory wysokiego napięcia firmy Richge Technology koncentrują się na podstawowych potrzebach izolacyjnych urządzeń do przesyłu i dystrybucji energii oraz na „pełnej adaptacji średniego i wysokiego napięcia”. Poziomy napięć obejmują trzy główne zakresy średniego i wysokiego napięcia: 12 kV, 24 kV i 35 kV (dostosowujące się do powszechnych systemów średniego napięcia w krajowych sieciach elektroenergetycznych). Jednocześnie posiada możliwość dostosowania rozwiązań izolacyjnych na wyższe poziomy napięć do specjalnych potrzeb. Produkty te, pozycjonowane jako „kluczowe elementy pomocnicze urządzeń wysokiego napięcia”, dostarczane są głównie do producentów kompletnych maszyn, takich jak rozdzielnice wysokiego napięcia, wyposażenie podstacji i uziemników, a także do klientów z branży energetycznej i projektów przemysłowych. Są to podstawowe elementy zapewniające „bezpieczeństwo izolacji i stabilną pracę” systemów wysokiego napięcia.

2. Podstawowe kategorie produktów i parametry techniczne

      Zgodnie z publicznymi informacjami o produktach, izolatory wysokiego napięcia firmy Richge Technology można podzielić na trzy serie rdzeni. Każda kategoria ma na celu dostosowanie się do różnych scenariuszy wysokiego napięcia pod względem projektu konstrukcyjnego, doboru materiałów i wskaźników wydajności:

2.1 Seria izolacji wysokiego napięcia 12 kV (podstawowy model średniego napięcia głównego nurtu)

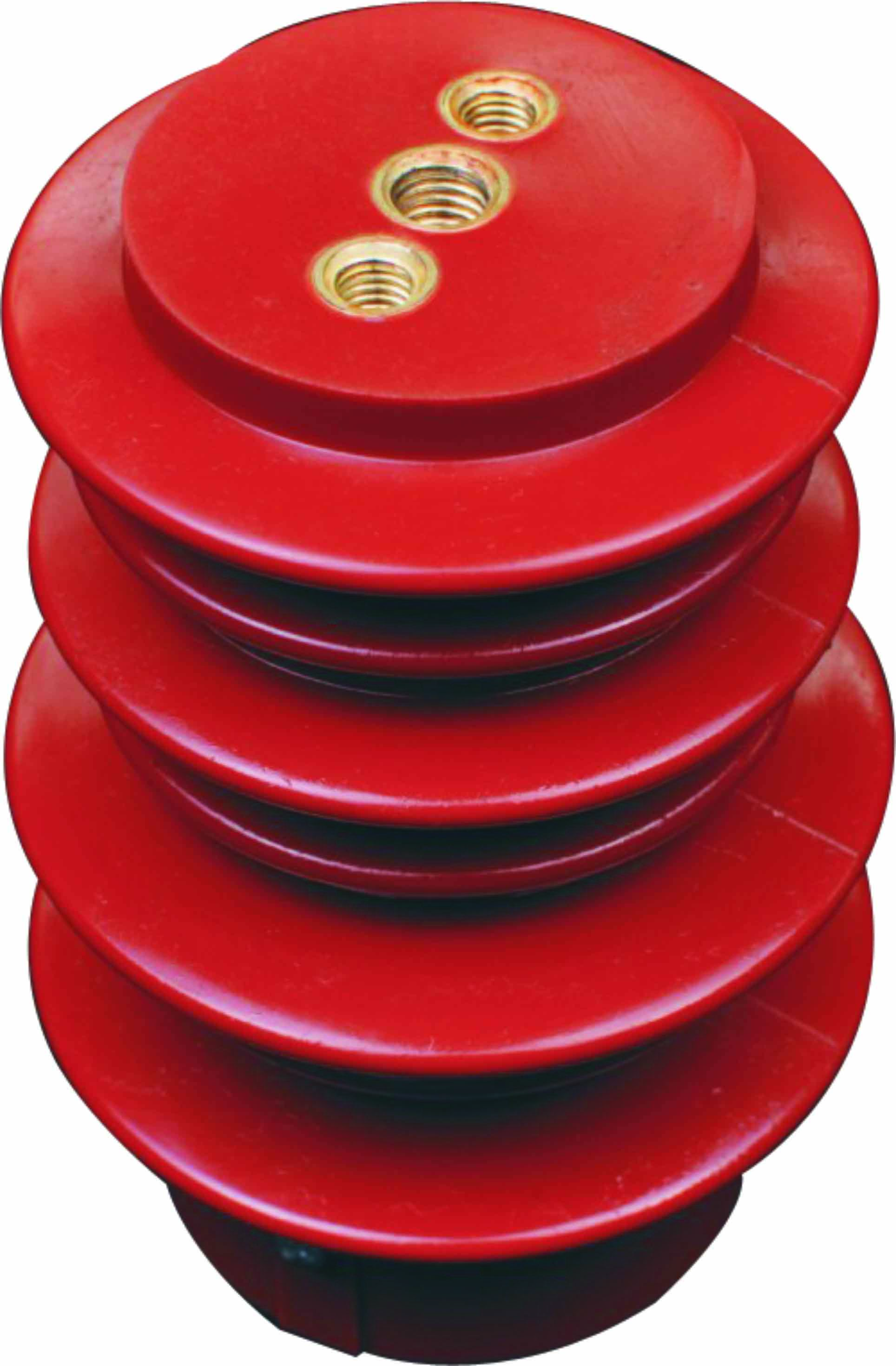

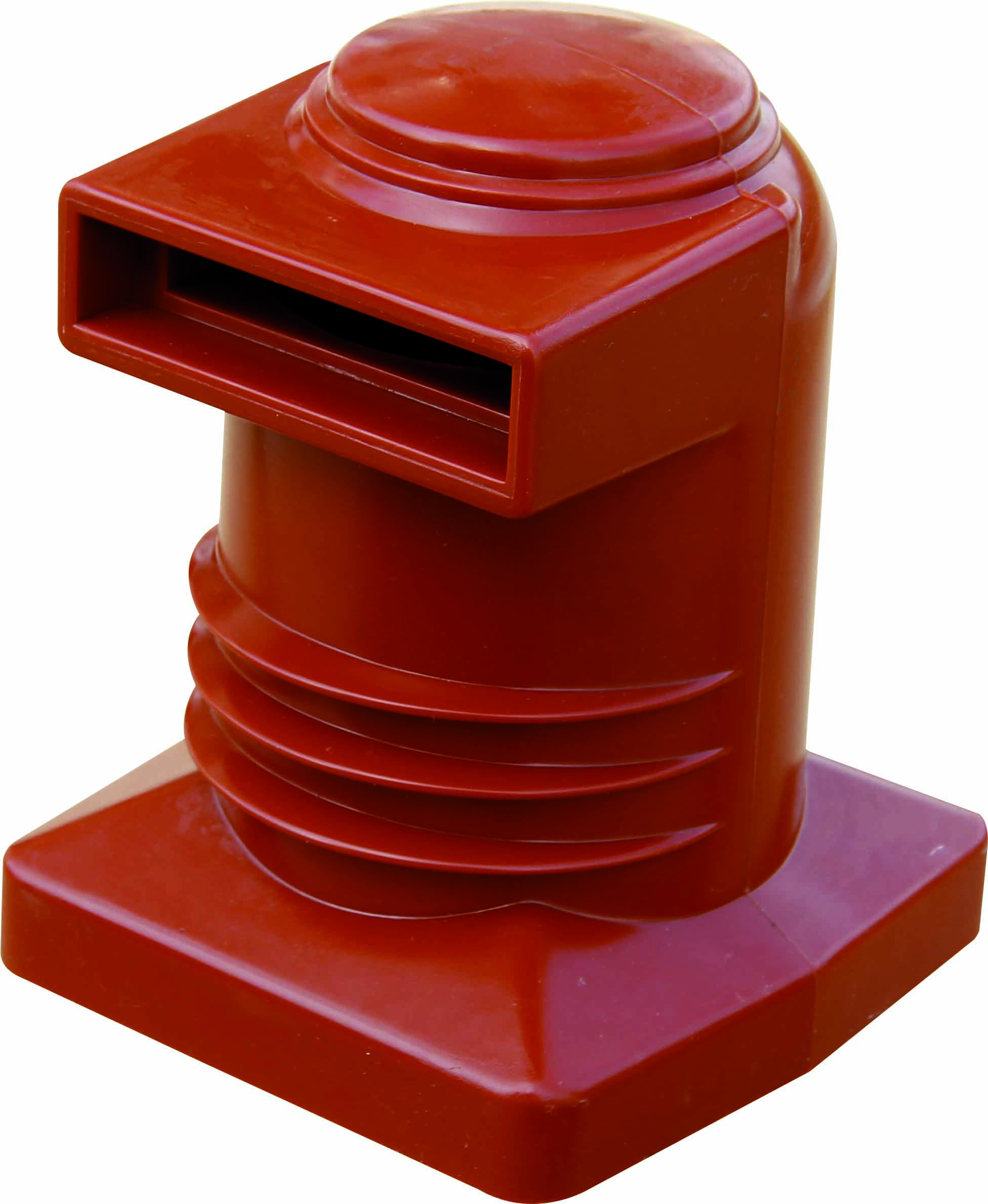

     •Podstawowe produkty:Izolatory serii JYZ (modele JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q), wsporniki izolacyjne w rozdzielnicach, osłony izolacji styków

     •Charakterystyka materiału:Przyjmując żywicę epoksydową lub usieciowany polietylen (XLPE) jako materiał bazowy, ma doskonałe właściwości strat dielektrycznych (współczynnik strat dielektrycznych tanδ ≤ 0,003 przy 20 ℃), odporność na przebicie (≥20 kV/mm) oraz jest odporny na promieniowanie UV i starzenie się, dostosowując się do długotrwałych środowisk zewnętrznych lub zamkniętych szafek.

     •Kluczowe funkcje:Stosowany głównie w rozdzielnicach 12 kV i szafach sieci pierścieniowych do izolacji galwanicznej i mechanicznego wsparcia styków i szyn zbiorczych wysokiego napięcia, zapobiegania wyciekom lub prądom pełzającym oraz wytrzymywania przejściowych naprężeń elektrycznych generowanych przez operacje przełączania w szafie.

    • Funkcje specyfikacji:Zwarta konstrukcja, dopasowująca się do głównych rozdzielnic 12kV (takich jak seria KYN28, XGN). Niektóre modele są wyposażone w rowki pozycjonujące umożliwiające szybki montaż i precyzyjne pozycjonowanie.

2.2 Seria izolacji wysokiego napięcia 24 kV (zaawansowany model średniego i wysokiego napięcia)

     •Podstawowe produkty:Izolatory GIS (izolatory dystansowe/izolatory barierowe), przepusty kablowe, przegrody izolacyjne

     •Najważniejsze informacje techniczne:

1.        Izolatory wykorzystują „zintegrowany proces formowania” bez przerw w łączeniu, eliminując uszkodzenia izolacji spowodowane wadami konstrukcyjnymi;
2.        Przepusty kablowe mają wbudowane warstwy ekranujące, które optymalizują rozkład pola elektrycznego i zapobiegają awariom spowodowanym nadmiernym lokalnym natężeniem pola;
3.       Przegrody izolacyjne mają „dwustronną konstrukcję przeciw zanieczyszczeniom” z drogą upływu ≥315 mm (zgodnie z normą GB/T 16927.1), dostosowując się do środowisk o poziomie zanieczyszczeń Ⅲ i wyższym.

• Wskaźniki wydajności:Znamionowy krótkotrwały prąd wytrzymywany ≥25kA/4s, znamionowy szczytowy prąd wytrzymywany ≥63kA, a parametry izolacji są stabilne w zakresie temperatur -30℃~+80℃.

2.3 Seria izolacji wysokiego napięcia 35 kV (model średnio-wysokiego napięcia z najwyższej półki)

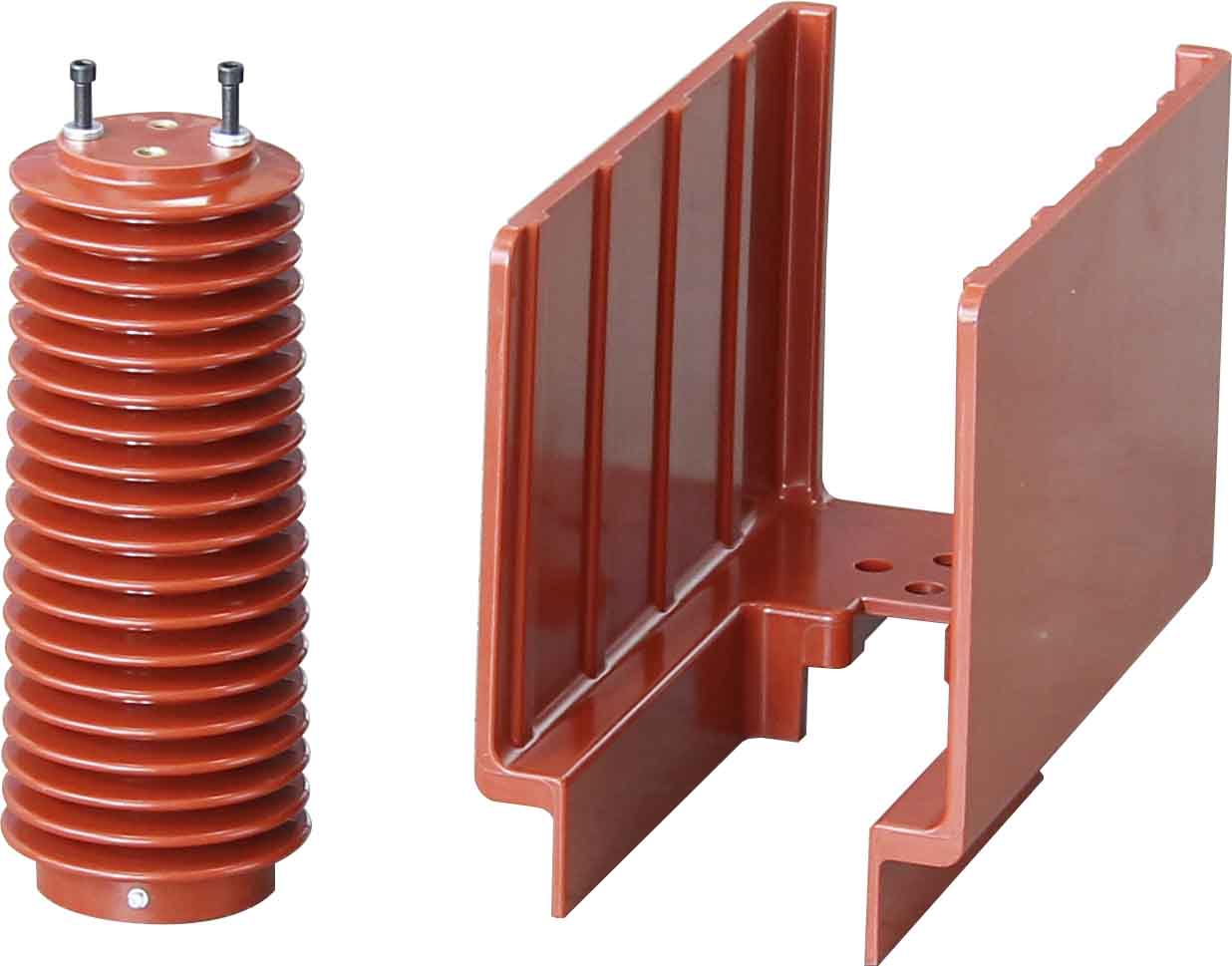

     •Podstawowe produkty:Izolatory biegunowe szczelne do wyłączników próżniowych, wsporniki izolacyjne do uziemników wysokiego napięcia, tuleje izolacyjne do linii odpływowych transformatorów

     •Podstawowe zalety:

1.        Izolatory biegunów z uszczelnieniem stałym wykorzystują „automatyczny proces żelowania pod ciśnieniem APG”, żywica epoksydowa utwardza ​​się równomiernie, a zawartość pęcherzyków wewnętrznych ≤0,1%, zapewniając brak wyładowań częściowych pod wysokim napięciem (wartość wyładowania częściowego ≤10pC przy 1,73U₀);
2.        Podpory izolacyjne do uziemników uwzględniają „właściwości izolacji i wytrzymałość mechaniczną” o wytrzymałości na zginanie ≥120 MPa, które wytrzymują uderzenia mechaniczne podczas pracy uziemnika;
3.         W tulejach zastosowano „kompozytową strukturę izolacyjną” (włókno szklane epoksydowe + osłona parasola z gumy silikonowej), która jest odporna na mgłę solną i lód, odpowiednia dla podstacji 35 kV na obszarach przybrzeżnych lub na dużych wysokościach.

• Scenariusze adaptacyjne:Podstacje zewnętrzne 35kV, systemy dystrybucji energii wysokiego napięcia w dużych zakładach przemysłowych (takich jak przemysł hutniczy, hutniczy, chemiczny), stacje wzmacniające nowej energii (fotowoltaika/energia wiatrowa).

3. Podstawowe parametry techniczne produktów

     Izolatory wysokiego napięcia firmy Richge Technology łączą szereg ukierunkowanych technologii w materiałach, procesach i projektowaniu konstrukcyjnym, aby spełnić rygorystyczne wymagania scenariuszy wysokiego napięcia:

3.1 Wybór materiału: skoncentruj się na podwójnych wymaganiach „wysoka izolacja + odporność na środowisko”

     • Wybór materiału podstawowego:Podstawowymi materiałami podstawowymi są żywica epoksydowa, usieciowany polietylen i kauczuk silikonowy. Wśród nich żywica epoksydowa przyjmuje „bisfenol A o niskiej masie cząsteczkowej” o wysokiej czystości, niskim poziomie zanieczyszczeń i stabilnej stałej dielektrycznej (εr = 3,8 ~ 4,2 przy 50 Hz); kauczuk silikonowy wybiera „typ wulkanizacji w wysokiej temperaturze HTV” o doskonałych właściwościach hydrofobowych (kąt zwilżania wody ≥105 °) i silnej migracji hydrofobowej, która może szybko przywrócić właściwości izolacyjne po zanieczyszczeniu powierzchni.

     • Ulepszenie materiałów pomocniczych:Dodatek nanocząstkowego wypełniacza Al₂O₃ poprawia przewodność cieplną materiału (przewodność cieplna zwiększona o 20%), zapobiegając starzeniu się izolacji spowodowanemu miejscowym przegrzaniem podczas pracy pod wysokim napięciem; niektóre produkty zawierają środki zmniejszające palność (zgodne z poziomem UL94 V-0), aby zapobiec ryzyku zapłonu spowodowanego łukiem zwarciowym.

3.2 Proces produkcyjny: Zautomatyzowana produkcja zapewnia spójność

     • Kluczowe procesy:Podstawowe produkty wykorzystują trzy procesy: „automatyczny żel ciśnieniowy APG”, „odlewanie próżniowe” i „formowanie zintegrowane” w celu zastąpienia tradycyjnego odlewania ręcznego i ograniczenia błędów ludzkich:

     • Proces APG:Precyzyjnie kontrolując temperaturę (120 ℃ ~ 140 ℃) i ciśnienie (5 ~ 8 MPa), zapewnij wewnętrzną zwartość izolatorów i unikaj pęcherzyków i pęknięć;

     • Odlewanie próżniowe:Odlewanie materiałów w środowisku próżni -0,095 MPa w celu wyeliminowania wewnętrznych szczelin i poprawy odporności na przebicia;

     • Kontrola jakości:Każda partia produktów musi zostać poddana „wykryciu stopnia próżni”, „testowi strat dielektrycznych” i „testowi napięcia wytrzymywanego o częstotliwości sieciowej” (wartość napięcia wytrzymywanego w ciągu 1 minuty ≥3U₀), a wskaźnik bez zastrzeżeń jest kontrolowany w granicach 0,1%.

3.3 Projekt konstrukcyjny: dostosowanie do rzeczywistych potrzeb systemów wysokiego napięcia

    • Optymalizacja pola elektrycznego:Izolatory, tuleje i inne produkty wykorzystują konstrukcję „opływowego płaszcza parasola” i „wbudowanej elektrody ekranującej”, aby uniknąć koncentracji pola elektrycznego w narożnikach i zmniejszyć ryzyko wyładowań niezupełnych;

     • Adaptacja instalacji:Izolatory są zarezerwowane ze znormalizowanymi otworami montażowymi i rowkami pozycjonującymi, a kompatybilność z rozdzielnicami wysokiego napięcia (takimi jak seria MNS, KYN) i uziemnikami wynosi ponad 95%, co ogranicza konieczność modyfikacji na miejscu;

     • Adaptacja środowiskowa:Izolatory zewnętrzne przyjmują konstrukcję „dużego płaszcza parasola + głęboki rowek żebrowy”, aby zwiększyć drogę upływu (produkty 35 kV mają drogę upływu ≥400 mm). Jednocześnie kąt nachylenia spódnicy parasola wynosi 15°, co jest wygodne dla wody deszczowej i zapobiega gromadzeniu się zanieczyszczeń.

4. Główne scenariusze zastosowań

     Dzięki właściwościom „poziomu wielonapięciowego i silnej adaptacji do środowiska” izolatory wysokiego napięcia firmy Richge Technology są szeroko stosowane w rdzeniowych urządzeniach wysokiego napięcia w systemach elektroenergetycznych i dziedzinach przemysłowych:

     • Wyposażenie podstacji:Jako wsporniki izolacyjne i elementy izolacyjne dla „wyłączników, odłączników, transformatorów” w podstacjach 35 kV i niższych, takie jak trwale uszczelnione izolatory biegunowe dla wyłączników i przegród izolacyjnych szyn w podstacjach 35 kV, zapewniające brak wycieków lub awarii sprzętu pod wysokim napięciem.

     • Rozdzielnica wysokiego napięcia:Dostosowanie do wewnętrznych/zewnętrznych rozdzielnic wysokiego napięcia 12 kV ~ 35 kV (takich jak pierścieniowe szafy sieciowe, szafy GIS), zapewnienie rozwiązań izolacyjnych, takich jak izolacja styków, separacja szaf i przewody, takie jak izolatory dystansowe do szaf sieci pierścieniowych 12 kV i izolatory barierowe do szaf GIS 24 kV.

     • Przemysłowe systemy wysokiego napięcia:Obsługujemy systemy dystrybucji energii wysokiego napięcia w dużych przedsiębiorstwach przemysłowych, takich jak przemysł żelazny i stalowy, przemysł chemiczny i metalurgia, takie jak przepusty izolacyjne odpływowe do transformatorów przemysłowych 35 kV i wsporniki izolacyjne do silników wysokiego napięcia, które są w stanie wytrzymać pył i gazy korozyjne w środowiskach przemysłowych i zapewnić ciągłość produkcji.

     • Wsparcie Nowej Energii:Przystosowanie do urządzeń dystrybucji energii 35kV w elektrowniach fotowoltaicznych i wiatrowych, takich jak wsporniki izolacyjne dla uziemników w elektrowniach wiatrowych (odporne na niskie temperatury do -40℃) oraz przegrody izolacyjne wysokiego napięcia dla falowników fotowoltaicznych, spełniające wymagania „wysokiej niezawodności i długiej żywotności” w nowych scenariuszach energetycznych.

5. Zapewnienie jakości i zgodność branżowa

     Richge Technology zapewnia niezawodność izolatorów wysokiego napięcia poprzez „pełną kontrolę jakości procesu + certyfikację standardów branżowych”:

     • Zgodność z certyfikatami:Produkty są zgodne z międzynarodowymi normami IEC 61462 (izolatory kompozytowe), IEC 62271-303 (wymagania izolacyjne dla rozdzielnic wysokiego napięcia) oraz normami krajowymi GB/T 16927.1 (technologia testowania wysokiego napięcia), GB 1094.3 (wymagania izolacyjne dla transformatorów mocy). Niektóre produkty przeszły certyfikaty CE i UL i mogą być eksportowane na rynki zagraniczne.

     • Sprzęt testujący:Wyposażony w wiodący w branży sprzęt testujący, w tym „tester wyładowań niezupełnych” (dokładność wykrywania ≤1pC), „stół testowy napięcia wytrzymywanego o częstotliwości sieciowej” (maksymalne napięcie wyjściowe 200 kV), „komorę do testowania wilgotnego ciepła w wysokiej i niskiej temperaturze” (symulacja -40 ℃ ~ + 85 ℃, środowisko 95% RH). Każdy produkt musi przejść trzy podstawowe testy: „napięcie wytrzymywane częstotliwości sieciowej”, „częściowe rozładowanie” i „wytrzymałość mechaniczną” przed opuszczeniem fabryki.

    • Opinia klienta:Produkty dostarczane są do krajowych producentów sprzętu wysokiego napięcia i instytucji badawczych w energetyce i zostały docenione przez użytkowników za „stabilną wydajność izolacji i niską awaryjność (≤0,5%/rok)”. Zwłaszcza w podstacjach 35 kV i przemysłowych systemach wysokiego napięcia żywotność może sięgać ponad 15 lat.

Streszczenie

     Izolatory wysokiego napięcia firmy Richge Technology charakteryzują się konkurencyjnością w zakresie „pełnego pokrycia napięcia 12 kV ~ 35 kV, wysokiej wydajności izolacji i silnej adaptacji do środowiska”. Dzięki zoptymalizowanemu doborowi materiałów, zautomatyzowanym procesom i zoptymalizowanemu projektowi konstrukcyjnemu stały się niezawodnymi komponentami wspierającymi systemy dystrybucji energii średniego i wysokiego napięcia. Jej produkty nie tylko spełniają potrzeby konwencjonalnych scenariuszy wysokiego napięcia, ale także mogą zapewniać niestandardowe rozwiązania dla specjalnych środowisk, takich jak duże wysokości, obszary przybrzeżne i zanieczyszczenia przemysłowe. Są przystosowane do urządzeń wysokiego napięcia w wielu dziedzinach, takich jak energetyka, przemysł i nowa energia, i są preferowanym produktem zarówno pod względem „profesjonalizmu, jak i praktyczności” w dziedzinie izolacji średniego i wysokiego napięcia.
