Dwuczęściowy zestaw pneumatyczny FRL serii AC

Dwuczęściowy zestaw pneumatyczny FRL serii AC | Filtr i regulator powietrza AF+AR Zintegrowany moduł uzdatniania powietrza

Marka: SOLIH firmy Richge Technology | Standardowy przemysłowy pneumatyczny zespół uzdatniania powietrza

1. Przegląd produktu

     Seria SOLIH AC to:standardowa, zintegrowana, dwuczęściowa kombinacja pneumatycznego uzdatniania powietrza, łącząc filtr powietrza AF i regulator ciśnienia AR w jednym modułowym zestawie. Uzupełnia profesjonalne oczyszczanie sprężonego powietrza i stabilną regulację ciśnienia w jednej instalacji, skutecznie usuwając wilgoć, kurz i cząstki stałe, utrzymując stałe ciśnienie robocze układu. Charakteryzująca się zintegrowaną strukturą, zajmującą mało miejsca instalacją i prostą konserwacją, jest to najbardziej popularna standardowa konfiguracja zautomatyzowanego sprzętu pneumatycznego, doskonale nadająca się do klimatyzacji przedniego źródła powietrza w sprężarkach i różnych siłownikach pneumatycznych.

2. Pozycjonowanie produktu

  Dwuczęściowa kombinacja AC = filtracja wody i pyłu AF + stabilizacja i redukcja ciśnienia AR

     Instalowany z tyłu sprężarek powietrza w celu oczyszczania pierwotnego źródła powietrza i precyzyjnej kontroli ciśnienia. Jest to uniwersalny standardowy zespół do układów pneumatycznych automatyki przemysłowej, szeroko stosowany w bezolejowym sprzęcie czystym i ogólnych scenariuszach stabilizacji obwodów pneumatycznych.

3. Model pełnej serii i klasa przepływu

4. Podstawowe specyfikacje techniczne

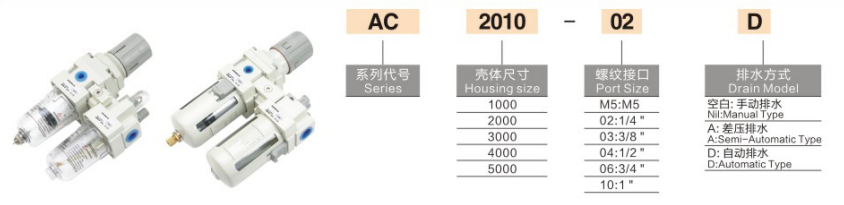

5. Zasady kodowania modelu i wyjaśnienie

     • AC2010-02: Zestaw 2 źródeł powietrza, rozmiar 2000, port Rc1/4, standardowy drenaż ręczny

     • AC4010-04D: Zestaw 2 źródeł powietrza, rozmiar 4000, port Rc1/2, automatyczny drenaż

     • AC3010-03G: Zestaw 2 jednostek z precyzyjnym manometrem

  Definicja sufiksu

     • Brak przyrostka: Spust ręczny (ekonomiczny typ standardowy)

     • -D: Automatyczny spust (dla sprzętu do ciągłej pracy 24h)

     • -G: Wyposażony w manometr do wizualnej regulacji ciśnienia

6. Cechy strukturalne i zalety produktu

     • Zintegrowana konstrukcja modułowa: Zintegrowana konstrukcja filtra i regulatora umożliwia jednoczęściowy montaż i demontaż, co znacznie oszczędza miejsce na rurociągu i upraszcza rozplanowanie na miejscu oraz codzienną konserwację.

     • Skuteczna separacja wody i długa żywotność: Odśrodkowa separacja wirowa na przednim etapie skutecznie usuwa dużą mgłę wodną i zanieczyszczenia, zmniejszając obciążenie elementu filtrującego i wydłużając żywotność precyzyjnego elementu filtrującego 5 μm.

     • Stabilne ciśnienie wyjściowe i szybka reakcja: Konstrukcja regulująca ciśnienie typu przelewowego zapewnia czułą reakcję ciśnieniową i stabilne ciśnienie za zaworem, skutecznie zapobiegając wahaniom ciśnienia podczas pracy urządzenia.

     • Struktura samoblokująca zapobiegająca nieprawidłowemu działaniu: Konstrukcja samoblokującej regulacji ciśnienia zapobiega dryftowi ciśnienia spowodowanemu wibracjami sprzętu lub przypadkowym dotknięciem, zapewniając długoterminowe stabilne parametry układu pneumatycznego.

     • Wizualne monitorowanie poziomu wody: Przezroczysty kubek na wodę z PC z pokrywą ochronną umożliwia wizualną obserwację poziomu wody w czasie rzeczywistym, unikając nadmiernego gromadzenia się wody, wpływającego na jakość filtracji i dalsze elementy.

     • Bezpłatna aktualizacja i rozbudowa: Standardowy interfejs modułowy obsługuje bezpośrednie łączenie za pomocą mistera olejowego AL, umożliwiając szybką modernizację do kompletnego, trzyczęściowego zespołu FRL dla smarowanych obwodów pneumatycznych.

7. Typowe scenariusze zastosowań

     • Automatyka Urządzenia Przemysłowe: Wstępna obróbka powietrza w maszynach automatycznych, obrabiarkach, ramionach robotycznych i precyzyjnych liniach produkcyjnych automatyki.

     • Sprzęt rurociągowy dla przemysłu lekkiego: Stabilne oczyszczanie układów pneumatycznych dla elektroniki, pakowania, drukowania, tekstyliów i linii montażowych.

     • Ochrona elementów pneumatycznych: Filtracja czołowa i stabilizacja ciśnienia w cylindrach, zaworach elektromagnetycznych i narzędziach pneumatycznych w celu zmniejszenia zużycia i awaryjności.

     • Scentralizowane przetwarzanie źródła powietrza: Podstawowe oczyszczanie powietrza i regulacja ciśnienia w głównych rurociągach powietrza w warsztacie fabrycznym w celu poprawy ogólnej jakości źródła powietrza.

8. Wytyczne dotyczące codziennej konserwacji

     • Regularny drenaż: Regularnie spuszczaj wodę zgromadzoną w kubku, aby upewnić się, że poziom wody znajduje się poniżej linii ostrzegawczej i zapobiec przedostawaniu się wody w stanie ciekłym do dalszego obwodu.

     • Terminowa wymiana elementu filtrującego: Natychmiast wymienić element filtrujący, jeśli różnica ciśnień znacznie wzrośnie; regularna wymiana co 6–12 miesięcy w celu utrzymania optymalnej wydajności filtracji.

     • Instalacja standardowa: Zainstaluj pionowo, ściśle przestrzegając strzałki przepływu powietrza na korpusie, aby zapewnić normalną skuteczność separacji wody i regulacji ciśnienia.

9. Instrukcje wyboru FRL dwóch i trzech jednostek

     • Dwujednostkowy AC (filtr + regulator): Nadaje się dobezolejowe i czyste urządzenia pneumatyczne, takie jak precyzyjny sprzęt elektroniczny, systemy próżniowe i cylindry bezolejowe.

     • Trzyczęściowy AC (filtr + reduktor + smarownica): Nadaje się do konwencjonalnych cylindrów pneumatycznych, silników pneumatycznych i ruchomych elementów pneumatycznych wymagających smarowania olejem.

Podsumowanie w jednym zdaniu

     Dwujednostkowa kombinacja SOLIH AC z serii AC łączy w sobie wysokowydajną filtrację powietrza i precyzyjną stabilizację ciśnienia, obejmującą instalację modułową, regulację ciśnienia zapobiegającą znoszeniu i wizualne monitorowanie poziomu wody, co stanowi najbardziej opłacalne i szeroko stosowane standardowe rozwiązanie do uzdatniania źródła powietrza w zautomatyzowanych przemysłowych układach pneumatycznych.
