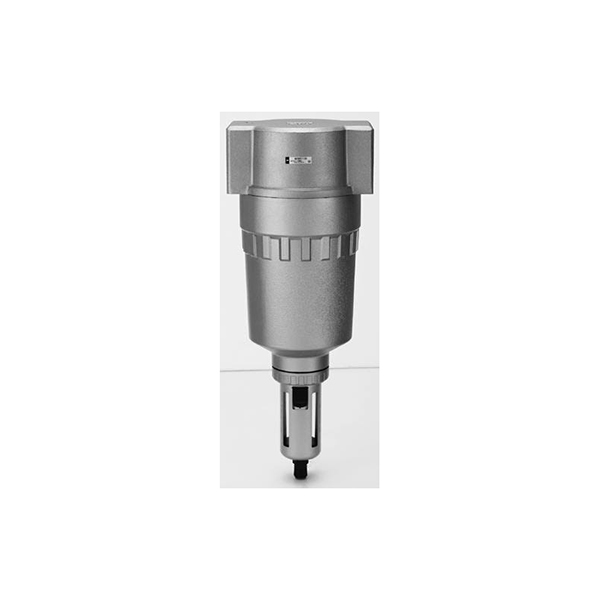

Filtr powietrza o dużej wydajności i wysokim przepływie serii AF800 / AF900

Marka:SOLH firmy Richge Technology

Przegląd produktu

     SOLH AF800 i AF900 to przemysłowe, wielkokalibrowe, wysokowydajne filtry powietrza do głównych rurociągów, o pełnych wymiarach i wydajnościach, wymienne z oryginalnymi filtrami AF800/AF900 SMC. Zaprojektowany dla głównego źródła powietrza sprężarki powietrza, scentralizowanego zasilania powietrzem całej linii produkcyjnej i wielozaworowych wyspowych układów pneumatycznych o wysokim przepływie. W odróżnieniu od małych jednostek serwisowych typu split air AF200/300/400, charakteryzują się one powiększonym kanałem przepływowym, bardzo wysokim przepływem uzdatniającym i misą zbierającą wodę o dużej pojemności.

     Odśrodkowo oddziela skroploną wodę, rdzę i zanieczyszczenia pyłowe wewnątrz sprężonego powietrza, w pełni chroniąc znajdujące się za nim zawory elektromagnetyczne, cylindry, eżektory próżniowe i duże siłowniki pneumatyczne, znacznie zmniejszając awaryjność całej linii pneumatycznej.

Dwie kompletne specyfikacje:

   1.  AF800: Średnio duży przepływ, przyłącze G1¼ / G1½ (1,25 / 1,5 cala)

   2.  AF900: Bardzo duży filtr głównego rurociągu, przyłącze G2 (2 cale)

     Opcjonalne akcesoria: spust ręczny / automatyczny spust pływakowy, wielosezonowy element filtrujący, przezroczysta miska z PC / metalowa miska przeciwwybuchowa. Szeroko dopasowane do klastrów obrabiarek, linii produkcyjnych akumulatorów litowych, warsztatów malarskich i kompletnego sprzętu chemicznego o zapotrzebowaniu na źródła powietrza o dużej mocy.

Kompletna reguła kodowania modelu

   Pełny format kodu zamówienia: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Kod serii dla filtra powietrza o dużej wydajności i wysokim przepływie

    2. F12 / F16 / F20: Rozmiar gwintu portu

     --F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     --F20 = G2 (2")

   3. Środkowy przyrostek: Typ odpływu

     -- Puste: Standardowy spust ręczny

     -- AD47: NC, normalnie zamknięty pływakowy spust automatyczny (w przypadku obudowy PC, brak wycieków powietrza po wyłączeniu urządzenia)

     -- AD48-6: BRAK, normalnie otwartego automatycznego spustu pływakowego (do nylonowej miski metalowej, ciągły automatyczny drenaż)

   4. Przyrostek końcowy: Opcja materiału miski na wodę

     - Puste: standardowa przezroczysta miska PC + metalowa osłona antykolizyjna

     -- M: Odporna na rdzę metalowa miska z okienkiem do obserwacji poziomu cieczy (do stosowania w zakurzonych, zaolejonych i trudnych warunkach zewnętrznych)

     -- MG: Metalowa misa z wbudowanym wskaźnikiem poziomu cieczy do zdalnej obserwacji objętości wody

   5. Możliwość dostosowania precyzji elementu filtrującego:

     -- Standardowe 5μm; opcjonalny filtr zgrubny o wysokiej precyzji 2 μm, 10/20/40/70/100 μm

Tabela specyfikacji technicznych rdzenia uniwersalnego

Struktura wewnętrzna i zasada działania filtracji

  1. Etap 1: Struktura prowadnicy odśrodkowej separacji wody

     -- Przepływ powietrza obraca się z dużą prędkością wzdłuż stycznego kierunku; siła odśrodkowa wyrzuca skroploną wodę, kropelki oleju i duże cząstki rdzy na wewnętrzną ściankę misy, która pod wpływem grawitacji osiada na dnie. Ponad 95% płynnych zanieczyszczeń jest wstępnie oddzielanych, aby zmniejszyć obciążenie elementu filtrującego i wydłużyć cykl wymiany.

  2. Etap 2: Wielowarstwowy element filtrujący z włókna

     -- Sprężone powietrze po odwodnieniu odśrodkowym przechodzi przez wielowarstwowy wkład filtra z włókien, aby przechwycić drobne cząstki stałego pyłu i drobnych cząstek aerozolu oleju. Wersja o wysokiej precyzji 2 μm zapewnia ultraczyste źródło powietrza dla precyzyjnych zaworów proporcjonalnych i obwodów próżniowych.

  3. Przegroda chroniąca przed rozpryskami wody wbudowana nad miską

     --  Izoluje wodę osiadłą na dnie, aby uniknąć wtórnego porywania wody w stanie ciekłym przez przepływ powietrza do rurociągu czystego powietrza.

  4. Zdejmowany zbiornik na wodę + zespół spustowy

     Zawór spustowy zintegrowany na dole z dwoma rozwiązaniami drenażowymi:

     -- Ręczny spust: Naciśnij dolny przycisk, aby ręcznie spuścić nagromadzoną wodę

     -- Pływakowy automatyczny spust: Pływak podnosi się, gdy woda osiągnie próg, aby automatycznie otworzyć drenaż, praca bez nadzoru w przypadku ciągłych linii produkcyjnych

   5. Korpus główny z twardego anodyzowanego stopu aluminium

     -- Duży, prosty kanał przepływowy z bardzo niskim oporem przepływu powietrza, stabilny dopływ powietrza bez widocznego spadku ciśnienia poniżej wartości pełnej

     -- obciążenie o dużym przepływie; obróbka powierzchni antyolejowa i antykorozyjna.

Przewodnik po wyborze akcesoriów i materiałów opcjonalnych

   1. Trzy opcje misek na wodę

   1.1 Standardowa przezroczysta miska PC (ustawienie fabryczne)

     - Zaleta: Wizualna obserwacja poziomu wody w czasie rzeczywistym, wyposażona w metalową powłokę antykolizyjną, która zapobiega pękaniu przez skrawki żelaza w warsztacie. Nadaje się do suchych, wewnętrznych, zwykłych zautomatyzowanych linii produkcyjnych.

   1.2 Nylonowa metalowa miska ochronna (przyrostek M)

     - Zaleta: Wysoka odporność na uderzenia, odporność na płyn obróbkowy i promieniowanie UV, brak ryzyka kruchego pękania. Idealny do zakurzonych, oleistych lakierów i obrabiarek wysokotemperaturowych w trudnych warunkach pracy.

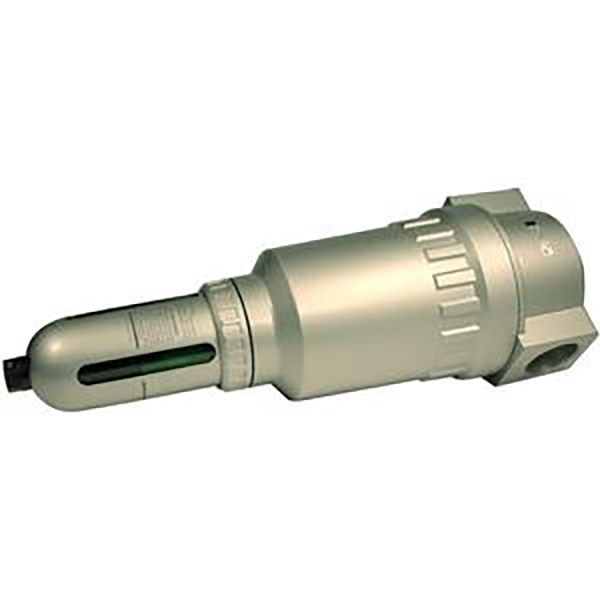

   1.3 Misa metalowa ze wskaźnikiem poziomu cieczy (przyrostek MG)

     -- Zewnętrzne okienko obserwacyjne na metalowym korpusie, czytelna objętość wody w zamkniętych, osłoniętych przed światłem środowiskach przeciwwybuchowych, preferowana w warsztatach chemicznych i przeciwwybuchowych.

   2. Tabela porównawcza dwóch modeli automatycznego spustu

  3. Przewodnik doboru precyzyjnego elementu filtrującego

     -- Filtr standardowy 5 μm: uniwersalny do większości obrabiarek, cylindrów i zaworów elektromagnetycznych, najlepsza wydajność kosztowa

     -- Filtr o wysokiej precyzji 2 μm: eżektory próżniowe, precyzyjne regulatory proporcjonalne, obwody czystego powietrza dla linii produkcyjnych elektroniki 3C

     -- Filtr zgrubny 10 ~ 100 μm: Główny filtr wstępny na wylocie sprężarki powietrza w celu ochrony precyzyjnych podzespołów źródła powietrza za urządzeniem

Podstawowe przewagi konkurencyjne produktu

   1. Duży otwór i bardzo niski opór przepływu

     -- Korpus zaworu przelotowego 1,25/1,5/2 cala o znacznie większym przekroju przepływu niż małe serie AF. Minimalne tłumienie ciśnienia podczas synchronicznego działania wysp wielocylindrowych i wielozaworowych, stabilny ciąg wyjściowy dla wszystkich urządzeń.

   2. Komora magazynowania wody o dużej pojemności

     -- Miska o dużej pojemności 45 cm3 zmniejsza częstotliwość częstego opróżniania, idealna do scentralizowanej filtracji na głównym rurociągu sprężarki powietrza.

  3. Pełna ochrona w trudnych warunkach pracy

     - Bezpłatny wybór przezroczystej miski przeciwwybuchowej z PC/metalu, przeznaczonej do użytku w pomieszczeniach, na zewnątrz, w środowiskach zakurzonych podczas malowania i przeciwwybuchowych substancji chemicznych.

  4. Dopasowane, kompletne rozwiązanie źródła powietrza w całej linii

     -- Można go połączyć z regulatorem ciśnienia o dużym przepływie AR800/AR900 i smarownicą mgłową olejową AL800/AL900, tworząc dwujednostkowy zespół AFC / trzyjednostkowy AC o dużej wydajności, kompletny główny zespół przetwarzający źródło powietrza.

  5. W pełni wymienne z importowanymi markami

     - Spójne wymiary montażowe, specyfikacja gwintu i rozmiar elementu filtrującego z międzynarodowymi markami głównego nurtu. Bezpośredni zamiennik renowacji głównego rurociągu sprężarki powietrza bez modyfikacji rurociągów lub wsporników.

  6. Niskie koszty utrzymania i długa żywotność

     -- Odśrodkowa separacja wstępna spowalnia prędkość zanieczyszczenia elementów filtrujących; wkład filtra można zdemontować, wyczyścić i ponownie wykorzystać, co pozwala obniżyć koszty wymiany materiałów eksploatacyjnych.

Standardowe kompletne rozwiązania w zakresie dopasowywania źródła powietrza

  1. Rozwiązanie 1: Zespół 3-jednostkowy głównego źródła powietrza na linii produkcyjnej o dużej wytrzymałości

     -- Wylot sprężarki powietrza → Filtr AF900-F20 + Reduktor AR900 + Smarownica AL900 (trzyczęściowa jednostka AC900) → Nylonowe odgałęzienie głównego rurociągu PA → Wyspy zaworowe 4 V, cylindry ze stołem obrotowym MSQ, konsole obsługi nożnej 4F na każdej stacji

  2. Rozwiązanie 2: Bezolejowy dwuczęściowy zespół do przeciwwybuchowych baterii litowych i warsztatów malarskich

     -- Główny rurociąg sprężarki powietrza → Filtr metalowy z misą AF800-F16 + regulator AR800 (dwuczęściowy AFC800, usuń smarownicę) → Zawory elektromagnetyczne w wykonaniu przeciwwybuchowym 50-VFE/50-VPE + Stacje chwytające z eżektorem próżniowym ZU

  3. Rozwiązanie 3: Scentralizowane zasilanie powietrzem dla małych klastrów obrabiarek

     -- Filtr wysokoprzepływowy AF800-F12 (G1¼) → Wielokierunkowy główny rurociąg PU/PA zasilający wiele obrabiarek z zaworami stopowymi 3F, standardowymi cylindrami SC i pistoletami pneumatycznymi C110

Typowe scenariusze zastosowań przemysłowych

     - Duże zespoły obrabiarek CNC, główne źródło powietrza ciężkiego sprzętu do tłoczenia i nitowania

     -- Powłoka baterii litowej, zautomatyzowane linie produkcyjne przeciwwybuchowe do montażu ogniw

     -- Kompletne malowanie pojazdów samochodowych, warsztaty przeciwwybuchowe tuszu i pyłu

     -- Duże linie pakujące, sortowanie logistyczne, wielostanowiskowe, scentralizowane zaopatrzenie w powietrze

     -- Automatyczne sterowanie zaworem rurociągu chemicznego, olej i gaz obsługujący kompletny sprzęt pneumatyczny

     -- Główny filtr wstępny na wlocie głównego pomieszczenia sprężarki powietrza, chroniący dalsze precyzyjne komponenty źródła powietrza

Uwagi dotyczące specyfikacji wyboru i działania

  1. Reguła wyboru przepływu

     -- Jeżeli całkowite zużycie powietrza przez cylindry i wyspy zaworowe na jednym rurociągu przekracza 6000 l/min, należy wybrać AF800; powyżej 12000 L/min wybierz AF900. Mały AF200/300 nie jest w stanie wytrzymać dużego przepływu, co powoduje poważny spadek ciśnienia i niewystarczający ciąg cylindra.

  2. Wybór miski Czerwona linia

     -- W malowaniu, w środowisku zaolejonym płynem do cięcia, na otwartej przestrzeni na zewnątrz i w obszarach zagrożonych wybuchem nie wolno używać standardowej przezroczystej miski z PC. Należy przejść na wersję metalową M/MG, aby uniknąć zagrożeń bezpieczeństwa spowodowanych pękaniem i wyciekiem wody po uderzeniu.

  3. Obowiązkowa zasada dotycząca obwodów próżniowych

     -- Linie produkcyjne chwytające próżniowo przyjmują wyłącznie dwuczęściowy zespół AFC (bez smarownicy). Smarownicy mgłowej AL nie można łączyć szeregowo, gdyż olej smarowy nie blokuje dysz eżektorów próżniowych ZU/ZB.

  4. Standard kierunku instalacji

     -- Strzałka przepływu powietrza IN/OUT wydrukowana na górze korpusu zaworu, instalować ściśle zgodnie z kierunkiem wlotu powietrza strzałki; miska na wodę musi być skierowana pionowo w dół, aby zapewnić normalne osadzanie się i gromadzenie skroplonej wody.

  5. Wymagania dotyczące cyklu konserwacji

     -- Miska PC: Codziennie sprawdzaj nagromadzoną wodę; model z automatycznym spustem co tydzień sprawdzaj zacięcie pływaka

     -- Standardowy element filtrujący o średnicy 5 μm: czyścić co 30 dni, wymieniać co 15 dni w przypadku dużego zapylenia

     -- Precyzyjny element filtrujący o średnicy 2 μm: wymieniaj co 15 dni

     -- Przed konserwacją: Zamknąć przedni główny ręczny zawór odcinający HSV, usunąć resztkowe ciśnienie z rurociągu przed wyjęciem miski i wkładu filtra

Podsumowanie w jednym zdaniu

     Filtr powietrza SOLH AF800/AF900 o dużej pojemności do głównego rurociągu wykorzystuje odśrodkową strukturę wstępnej separacji o bardzo wysokim przepływie 12000 ~ 20000 L/min, opcjonalny automatyczny spust pływakowy i przezroczystą/metalową misę na wodę przeciwwybuchową, pasującą do AR/AL800/900, tworząc kompletną jednostkę do serwisowania powietrza o dużej średnicy jako główny sprzęt do oddzielania wilgoci i zanieczyszczeń dla głównych linii sprężarek powietrza, akumulatorów litowych, systemów malowania i scentralizowanych systemów zasilania ciężkimi obrabiarkami.
