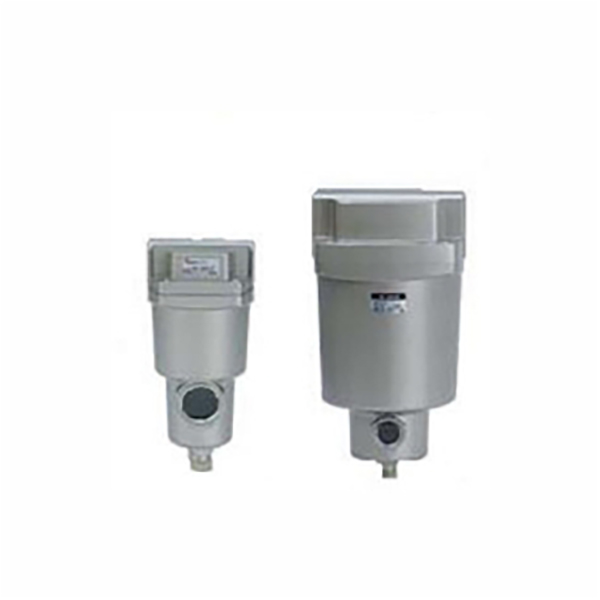

Filtr do oczyszczania sprężonego powietrza serii AFF / AM (linia głównego nurtu)

Marka:SOLH firmy Richge Technology

Pozycjonowanie serii i funkcje podstawowe

     AFF i AM tworzą rdzeń połączonego zespołu oczyszczania powietrza. AFF pełni funkcję głównego filtra zgrubnego usuwającego zanieczyszczenia stałe i kropelki skroplonej wody, natomiast AM to precyzyjny separator mgły olejowej eliminujący mikroaerozole olejowe, poprawiający czystość sprężonego powietrza i w pełni chroniący znajdujące się za nim siłowniki pneumatyczne.

  1. Filtr zgrubny linii głównej serii AFF

     -- Precyzja filtracji: 1 μm, szybkość wychwytywania cząstek 99% (ulepszona ze starej klasy 3 μm)

     - Funkcja podstawowa: usuwanie dużego kurzu, resztek rdzy i skroplonej wody w dużych ilościach, skuteczność separacji wody na poziomie 99% przy przedniej filtracji głównej

     -- Norma czystości: ISO8573-1:2010 [4:7:4]

  2. Separator mgły olejowej serii AM (filtr dokładny)

     -- Precyzja filtracji: 0,1 μm, współczynnik wychwytywania mgły olejowej na poziomie 99% (ulepszona ze starej klasy 0,3 μm)

     -- Funkcja podstawowa: Całkowita separacja mgły olejowej, stężenie oleju resztkowego na wylocie ≤1 mg/m3 (0,8 ppm), w pełni zgodne z wymaganiami procesu smarowania bezolejowego

     -- Norma czystości: ISO8573-1:2010 [2:7:3]

  3. Wspólne korzyści ogólne

     -- Bardzo niski spadek ciśnienia ≤5 kPa, oszczędność energii, przepustowość zwiększona o 20% w porównaniu z modelami konwencjonalnymi

     -- Lekka miska do przechowywania cieczy ze stali nierdzewnej, maksymalna redukcja masy do 52%

     -- Wizualne przypomnienie o konserwacji: standardowo wbudowany wskaźnik zatkania z czerwonym pierścieniem umożliwiający ocenę czasu wymiany filtra; oznaczone kolorami zaślepki filtrów w celu szybkiej identyfikacji modelu

     -- Modułowa konstrukcja kaskadowa z możliwością szeregowego połączenia z ultradokładnymi filtrami AMD/AMH w celu spełnienia wymagań wieloklasowego ultraczystego powietrza

Kompletna zasada nazewnictwa modeli

 1. Przykładowe modele: AFF40-04; AM50-10D

  2. Przykłady zamówień standardowych

     -- Filtr zgrubny AFF, port 1/2", automatyczny spust: AFF40-04D

     -- Separator mgły olejowej AM, przyłącze 1", automatyczny spust: AM50-10D

     --Wysoki przepływ 7000 l/min, port 1,5": AM70D-14

Uniwersalne specyfikacje techniczne (standardowe warunki testowe: 0,7 MPa, 20 ℃)

  1. Ogólne wspólne parametry

     -- Odpowiednie medium: sprężone powietrze (wymagany filtr wstępny ≥40 μm przed)

     --Zakres ciśnienia roboczego: 0,1 ~ 1,0 MPa; ciśnienie rozrywające 1,5 MPa

     -- Temperatura otoczenia podczas pracy: -5 ~ 60 ℃ (wewnątrz miski nie tworzy się lód)

     -- Konfiguracja spustu: spust ręczny w standardzie; automatyczny spust opcjonalny poprzez przyrostek -D

  2.Tabela parametrów przepływu i wymiarów pełnej serii

Wytyczne dotyczące wyboru krok po kroku

  1. Schemat dopasowywania stopnia filtracji

     -- Zwykłe ogólne obwody pneumatyczne: AFF (filtr zgrubny 1μm) → regulator ciśnienia → smarownica

     -- Bezolejowe precyzyjne urządzenia automatyki: AFF → AM (separator mgły olejowej 0,1 μm) → urządzenia końcowe

     - Półprzewodnik/proces optyczny o bardzo wysokiej czystości: AFF → AM → AMD (ultradokładny filtr 0,01 μm)

  2. Obliczanie marginesu przepływu

     -- Wybierz model o przepływie znamionowym 1,2~1,5 razy większym niż całkowite maksymalne zużycie powietrza w systemie; Przeciążony przepływ drastycznie zmniejszy skuteczność filtracji i zwiększy straty ciśnienia.

  3. Wybór trybu opróżniania

     -- Ciągła produkcja przez 24 godziny bez nadzoru, wysoka wydajność kondensatu: wybierz wersję -D z automatycznym spustem

     -- Przerywany sprzęt o niskiej częstotliwości: wystarczający standardowy typ ręcznego spustu

  4. Zasada dopasowania portów

     -- Stały rozmiar portu filtra w stosunku do średnicy głównego rurociągu; unikać zmniejszania/zwiększania średnicy, aby zapobiec dodatkowemu spadkowi ciśnienia.

Typowe scenariusze zastosowań przemysłowych

     -- Ogólna automatyka przemysłowa: obrabiarki CNC, cylindry pneumatyczne, usuwanie wody i oleju z przodu zaworu elektromagnetycznego

     -- Produkcja żywności i farmaceutyków: wolne od oleju źródło czystego powietrza zapobiegające zanieczyszczeniu produktu

     -- Warsztaty elektroniki i powlekania 3C: wyeliminuj mgłę olejową, aby zapobiec defektom powłoki powierzchniowej i zanieczyszczeniu precyzyjnych elementów

     -- System oczyszczania powietrza w sprężarce powietrza: połączony kaskadowo z chłodniczymi/adsorpcyjnymi osuszaczami powietrza w celu poprawy ogólnej czystości powietrza

Porównanie wydajności: AFF VS AM

Podsumowanie w jednym zdaniu

     Filtr zgrubny SOLH AFF 1 μm w głównej linii i separator mgły olejowej AM 0,1 μm tworzą modułowe, kaskadowe jednostki oczyszczania powietrza z pełnym zakresem przepływu 300 ~ 14500 L/min, wizualnym wskaźnikiem zatkania i opcjonalnym automatycznym spustem, zgodnym z normą ISO8573-1 dotyczącą ogólnego uzdatniania powietrza pneumatycznego, spożywczego, medycznego, elektronicznego i natryskowego bezolejowego źródła powietrza.
