Regulator filtra serii AW

Regulator filtra serii AW | SOLIH Zintegrowany moduł filtracji i redukcji ciśnienia sprężonego powietrza

Marka: SOLH firmy Richge Technology | Uniwersalna jednostka pneumatycznego uzdatniania powietrza

1. Przegląd produktu

     Filtroregulator SOLIH serii AW to uniwersalna jednostka uzdatniania powietrza, integrująca funkcje filtracji powietrza i regulacji ciśnienia. Wykonuje podstawowe oczyszczanie powietrza i stabilizację ciśnienia zaraz za sprężarkami powietrza, stanowiąc oszczędzającą miejsce alternatywę dla oddzielnych zespołów filtra AF i regulatorów AR. Kompaktowa konstrukcja upraszcza instalację w terenie i zmniejsza całkowitą powierzchnię układu pneumatycznego.

2. Ogólne Dane Techniczne

3. Zakres modeli i rozmiarów portów

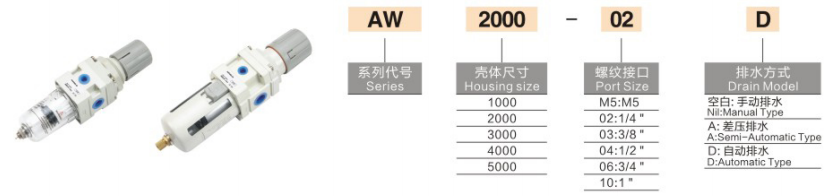

  Wyjaśnienie kodu modelu i przykłady

     • AW2000-02: Filtr-regulator, seria 2000, Rc1/4", spust ręczny

     • AW4000-04D: Filtr-regulator, seria 4000, Rc1/2", automatyczny spust

     • AW3000-03G: Filtr-regulator wyposażony w manometr

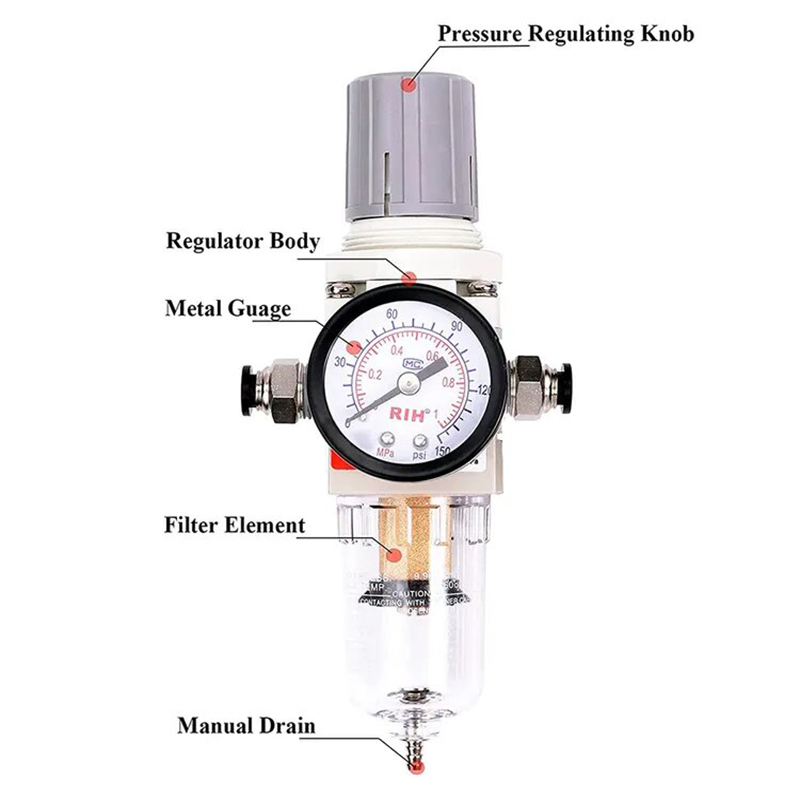

4. Cechy strukturalne i zalety

     • Zintegrowana jednoczęściowa konstrukcja: Miska filtra i regulator ciśnienia są połączone w jedną całość, co ułatwia instalację i zmniejsza liczbę punktów połączeń.

     • Separacja wody cyklonowej: Wirowanie odśrodkowe usuwa wodę w stanie ciekłym, zanim powietrze przejdzie przez wkład filtra, skutecznie wydłużając żywotność elementu filtrującego.

     • Pokrętło regulacji przez pociągnięcie i pokrętło do zablokowania: Pociągnij pokrętło, aby wyregulować ciśnienie; naciśnij do pozycji zablokowanej, zapobiegając niezamierzonej zmianie ciśnienia spowodowanej wibracjami lub przypadkowym dotknięciem.

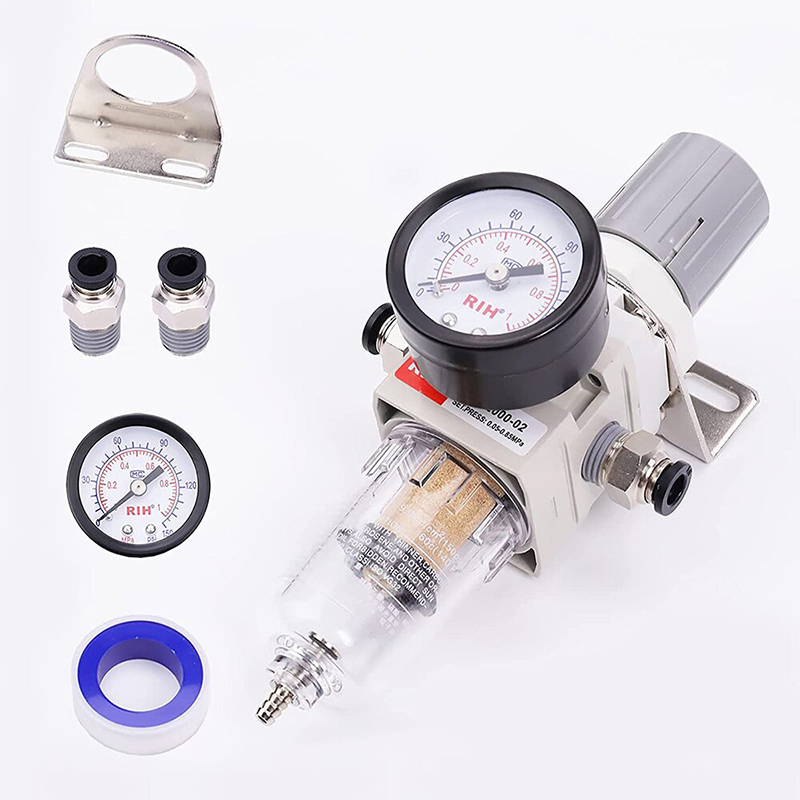

     • Wbudowany port manometru: Port bezpośredniego montażu manometru bez dodatkowych adapterów.

     • Przezroczysta miska PC z osłoną ochronną: Wizualna obserwacja poziomu wody w misie filtra w czasie rzeczywistym.

     • Kompatybilność łączenia modułowego: Możliwość bezpośredniego montażu ze smarownicą serii AL w celu zbudowania kompletnego zestawu trzech jednostek FRL serii AC.

5. Typowe scenariusze zastosowań

     • Pierwotne oczyszczanie powietrza i stabilizacja ciśnienia w urządzeniach automatyki, obrabiarkach i liniach produkcyjnych

     • Uzdatnianie przedniego źródła powietrza do sprzętu natryskowego, narzędzi pneumatycznych, zaworów elektromagnetycznych i cylindrów

     • Scentralizowana regulacja ciśnienia i oczyszczanie głównych rurociągów warsztatu i wylotów sprężarek powietrza

6. Wytyczne dotyczące konserwacji

     • Regularnie spuszczaj kondensat; utrzymuj poziom wody poniżej linii ostrzegawczej.

     • Wymień element filtrujący, gdy spadek ciśnienia wyraźnie wzrośnie lub po 6-12 miesiącach normalnej pracy.

     • Zamontuj pionowo; zrównaj strzałkę przepływu powietrza z ciałem z rzeczywistym kierunkiem przepływu powietrza.

7. Zalecane kombinacje obwodów powietrza

     • Standardowy obwód smarowany: Filtr-regulator AW → Smarownica AL → Siłownik pneumatyczny

     • Bezolejowy, czysty obwód: Filtr-regulator AW (bez smarownicy AL) → siłownik pneumatyczny
