Trzyczęściowa kombinacja FRL serii AC

Trzyczęściowa kombinacja FRL serii AC | Potrójny zespół pneumatycznego źródła powietrza AF+AR+AL

Marka: SOLIH firmy Richge Technology | Standardowa przemysłowa jednostka serwisowa pneumatyczna FRL

1. Przegląd i definicja produktu

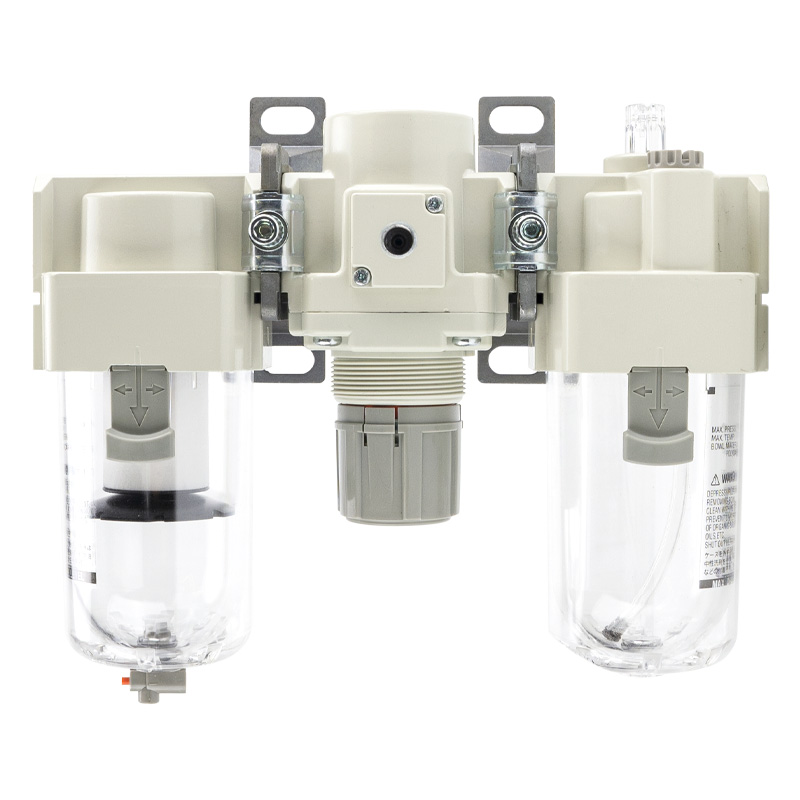

     Seria SOLIH ACKombinacja trzech jednostek FRL to standardowy, kompletny zestaw pneumatycznego uzdatniania powietrza, składający się z:Filtr powietrza AF + regulator ciśnienia AR + smarownica powietrza AL. Uzupełnia cały proces pneumatycznego oczyszczania powietrza: filtrację zanieczyszczeń i wilgoci, stabilną regulację ciśnienia i precyzyjne smarowanie mikroolejem w jednym modułowym urządzeniu. Zapewnia kompleksową ochronę dalszych elementów pneumatycznych, takich jak cylindry, elektrozawory i silniki pneumatyczne, skutecznie zmniejszając zużycie podzespołów, unikając awarii związanych z zakleszczeniem i wydłużając żywotność całego układu pneumatycznego. Jest to najbardziej standardowy i niezbędny zespół rdzenia dla tradycyjnych smarowanych obwodów pneumatycznych.

2. Tabela modeli i specyfikacji pełnej serii

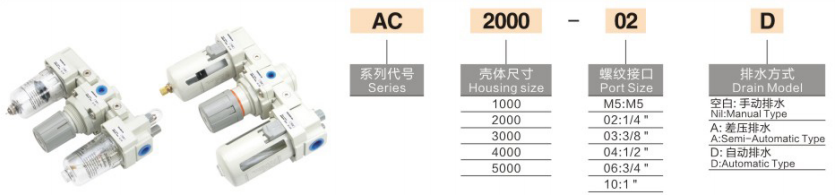

  Definicja kodu przyrostka

     • -D: Funkcja automatycznego odprowadzania wody (nie jest wymagane ręczne spuszczanie wody)

     • -G: Wyposażony w precyzyjny manometr

  Przykład modelu: AC4000-04D → Rozmiar portu 1/2 cala, standardowe trzyjednostki FRL z funkcją automatycznego spustu

3. Podstawowe parametry techniczne

4. Cechy strukturalne i zalety produktu

     • Zintegrowana struktura modułowa: Standardowa, modułowa konstrukcja umożliwiająca szybki montaż, demontaż i wymianę. Każde urządzenie może być konserwowane niezależnie, co znacznie zmniejsza trudności związane z konserwacją na miejscu i koszty wymiany.

     • Wysokowydajna separacja wody w cyklonie: Filtr wykorzystuje odśrodkową strukturę usuwania wody wirową, która szybko oddziela wodę w stanie ciekłym i duże cząstki w powietrzu, chroniąc precyzyjny element filtrujący i poprawiając ogólną skuteczność oczyszczania powietrza.

     • Typ przelewu Stabilna regulacja ciśnienia: W regulatorze ciśnienia zastosowano strukturę stabilizującą napięcie nadmiarowe z szybką reakcją i stabilnym ciśnieniem wyjściowym, skutecznie zapobiegając dryftowi i wahaniom ciśnienia spowodowanym zmianą przepływu lub wibracjami sprzętu.

     • Pokrętło samoblokujące. Regulacja: Konstrukcja samoblokującego pokrętła regulacji ciśnienia zapobiega zmianie parametrów ciśnienia spowodowanej przypadkowym dotknięciem lub długotrwałymi wibracjami, zapewniając długoterminową stabilną pracę układu pneumatycznego.

     • Wizualny projekt poziomu oleju i wody: Przezroczysty kubek PC z osłoną zabezpieczającą umożliwia obserwację w czasie rzeczywistym poziomu wody w filtrze i poziomu oleju w smarownicy, ułatwiając terminowe opróżnianie i uzupełnianie oleju.

     • Niezależne wymienne materiały eksploatacyjne: Element filtrujący i rdzeń smarownicy można wymieniać osobno bez konieczności wymiany całego zestawu podzespołów, co obniża długoterminowe koszty eksploatacji.

5. Standardowy przepływ roboczy obwodu powietrza

  Sprężarka powietrza → Trzyjednostkowy AC FRL → Zawór elektromagnetyczny → Cylinder pneumatyczny / siłownik pneumatyczny

     Trzyjednostki przeprowadzają etapową obróbkę powietrza: filtrują wilgoć i zanieczyszczenia → stabilizują ciśnienie wejściowe → atomizują olej smarujący, zapewniając czyste, stabilne i nasmarowane źródło powietrza dla końcowych elementów pneumatycznych.

6. Typowe scenariusze zastosowań

     • Urządzenia automatyki przemysłowej: Wstępna obróbka powietrza w automatycznych obrabiarkach, manipulatorach i zautomatyzowanych liniach produkcyjnych.

     • Linie produkcyjne przemysłu lekkiego: Stabilny dopływ powietrza do urządzeń pakujących, drukarskich, tekstylnych i do przetwarzania elektronicznego.

     • Smarowane elementy pneumatyczne: Specjalna obróbka źródła powietrza do cylindrów teleskopowych, chwytaków pneumatycznych i silników pneumatycznych wymagających smarowania olejem.

     • Warsztatowy scentralizowany system źródła powietrza: Oczyszczanie wtórne i stabilizacja ciśnienia głównego rurociągu sprężarki powietrza w celu poprawy ogólnej stabilności układu pneumatycznego.

7. Przewodnik po wyborze: dwie jednostki kontra trzy jednostki

8. Instrukcje codziennej konserwacji

     • Regularnie spuszczaj wodę, aby upewnić się, że poziom wody w misce filtra znajduje się poniżej linii ostrzegawczej.

     • Wymień element filtrujący w odpowiednim czasie, gdy różnica ciśnień powietrza wyraźnie wzrośnie lub po 6–12 miesiącach konwencjonalnego użytkowania.

     • Zamontować pionowo, ściśle według strzałki przepływu powietrza na korpusie zaworu, aby zapewnić normalną skuteczność oczyszczania.

     • Regularnie sprawdzaj stan rozpylenia mgły olejowej, aby zapewnić równomierne smarowanie elementów końcowych.

Podsumowanie w jednym zdaniu

     Zestaw trzech jednostek FRL serii SOLIH AC integruje funkcje filtracji, stabilizacji ciśnienia i mikrosmarowania, charakteryzuje się modułową instalacją, stabilnym ciśnieniem wyjściowym i wizualnym monitorowaniem oleju i wody, co stanowi standardowe i najczęściej stosowane rozwiązanie do uzdatniania źródła powietrza w konwencjonalnych smarowanych systemach automatyki pneumatycznej.
