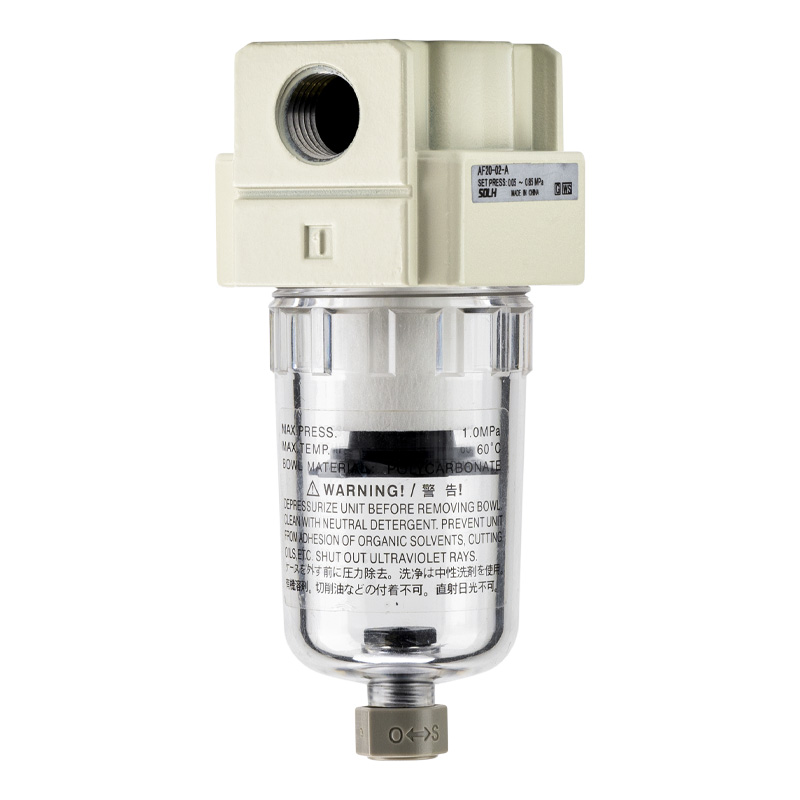

Pneumatyczny filtr powietrza serii AF

Pneumatyczny filtr powietrza serii AF | Filtr wstępny sprężonego powietrza SOLIH do systemu oczyszczania źródła powietrza

Marka: SOLIH firmy Richge Technology | Przemysłowy pneumatyczny filtr do oczyszczania powietrza

1. Przegląd produktu

     Filtr powietrza SOLIH serii AF tordzeniowy element filtra wstępnego pneumatycznego systemu uzdatniania powietrza. Przyjmuje podwójną strukturę filtracyjną obejmującą odśrodkową wirową separację wody i włóknisty element filtrujący, który skutecznie usuwa wodę w stanie ciekłym, mgłę olejową, kurz, rdzę i cząstki stałe ze sprężonego powietrza. Skutecznie chroni dalsze elementy pneumatyczne, takie jak zawory elektromagnetyczne, cylindry i narzędzia pneumatyczne, przed zanieczyszczeniem i zużyciem. Filtr AF umożliwia montaż modułowy i można go doskonale łączyć z zaworami regulującymi ciśnienie AR i smarownicami AL, tworząc dwu- lub trzyjednostkowe kombinacje uzdatniania powietrza AC, służące jako główna gwarancja oczyszczania przemysłowych układów pneumatycznych.

2. Pełna specyfikacja modelu i rozmiaru portu

3. Podstawowe parametry techniczne

4. Zasady i definicja kodowania modelu

  Definicja modelu standardowego

     • AF2000-02: Filtr pneumatyczny serii AF, rozmiar 2000, przyłącze z gwintem Rc1/4, standardowy ręczny typ drenażu

     • AF4000-04D: Filtr pneumatyczny serii AF, rozmiar 4000, przyłącze z gwintem Rc1/2, automatyczny drenaż

  Wyjaśnienie zasady kodu

     • AF: Kod serii filtra źródła powietrza

     • 2000/3000/4000/5000: Rozmiar ciała i stopień przepływu

     • 02.04: Specyfikacja portu gwintu

     • Przyrostek D: Funkcja automatycznego opróżniania (brak przyrostka dla standardowego spustu ręcznego)

5. Podstawowe zalety produktu

     • Podwójna wydajna filtracja: Przednia, odśrodkowa struktura wirowa szybko oddziela ciekłą wodę i duże zanieczyszczenia, podczas gdy tylny element filtrujący z włókna 5μm o dużej gęstości przechwytuje drobny pył i cząstki, zapewniając wielostopniowe i głębokie oczyszczanie sprężonego powietrza.

     • Opcje podwójnego drenażu: Wyposażony w standardowy ręczny drenaż dla konwencjonalnych urządzeń o działaniu przerywanym; opcjonalna wersja z automatycznym drenażem (-D) dla urządzeń pracujących nieprzerwanie przez 24 godziny, co pozwala uniknąć pominięć w ręcznej konserwacji.

     • Modułowa konstrukcja kombinowana: Standardowa konstrukcja modułowa umożliwia bezproblemowe łączenie z regulatorem ciśnienia AR i misterem olejowym AL, umożliwiając swobodny montaż dwu- lub trzyjednostkowych grup uzdatniania powietrza, co jest wygodne w przypadku instalacji sprzętu i integracji rurociągów.

     • Bezpieczna i wizualna obsługa: Wyposażony w ochronną nakładkę na kubek, która zapobiega uszkodzeniu kubka i latającym odłamkom; wbudowany wyświetlacz różnicy ciśnień w intuicyjny sposób odzwierciedla stan zatkania elementu, przypominając użytkownikom o terminowej wymianie i konserwacji.

     • Szerokie możliwości adaptacji i stabilność: Stabilna praca w szerokim zakresie ciśnień 0,15 ~ 0,9 MPa i temperaturze -5 ~ 60 ℃, odpowiednia do różnych trudnych warunków w warsztatach przemysłowych.

6. Typowe scenariusze zastosowań

     • Oczyszczanie głównego rurociągu sprężarki powietrza: Scentralizowana filtracja i oczyszczanie źródła powietrza dla głównych obwodów gazowych warsztatu fabrycznego w celu poprawy ogólnej jakości powietrza.

     • Automatyka Urządzenia Przemysłowe: Wspomaganie oczyszczania zautomatyzowanych maszyn, obrabiarek, sprzętu pakującego i elektronicznego sprzętu produkcyjnego w celu stabilizacji działania pneumatycznego.

     • Scenariusze branżowe o wysokiej precyzji: Wstępne oczyszczanie źródła powietrza do natryskiwania, spawania, precyzyjnych przyrządów i mierników w celu uniknięcia zakłóceń zanieczyszczeń wpływających na dokładność przetwarzania.

     • Ochrona elementów pneumatycznych: Stosowany jako filtr czołowy cylindrów, zaworów elektromagnetycznych i narzędzi pneumatycznych w celu zmniejszenia zużycia podzespołów i wydłużenia żywotności.

7. Wytyczne dotyczące codziennej konserwacji

     • Regularny drenaż: Okresowo spuszczaj wodę zgromadzoną w misce filtra, aby upewnić się, że poziom wody znajduje się poniżej linii ostrzegawczej i zapobiec spływaniu wody w stanie ciekłym.

     • Terminowa wymiana elementów: Wymień wkład filtra włóknistego, gdy różnica ciśnień powietrza wyraźnie wzrośnie lub po 6–12 miesiącach regularnego użytkowania, aby zapewnić skuteczność filtracji.

     • Instalacja standardowa: Zamontować pionowo, ściśle według znaku strzałki przepływu powietrza na korpusie zaworu, aby zapewnić normalną wydajność filtracji i separacji wody.

Podsumowanie w jednym zdaniu

     Filtr powietrza serii SOLIH AF wykorzystuje podwójną strukturę filtracji odśrodkowej i włóknistej, z wysoce precyzyjnym oczyszczaniem na poziomie 5 μm, podwójnymi trybami drenażu i modułową funkcją łączenia, będąc najważniejszym przednim elementem oczyszczania w przemysłowych pneumatycznych systemach uzdatniania powietrza w celu ochrony dalszych urządzeń pneumatycznych.
