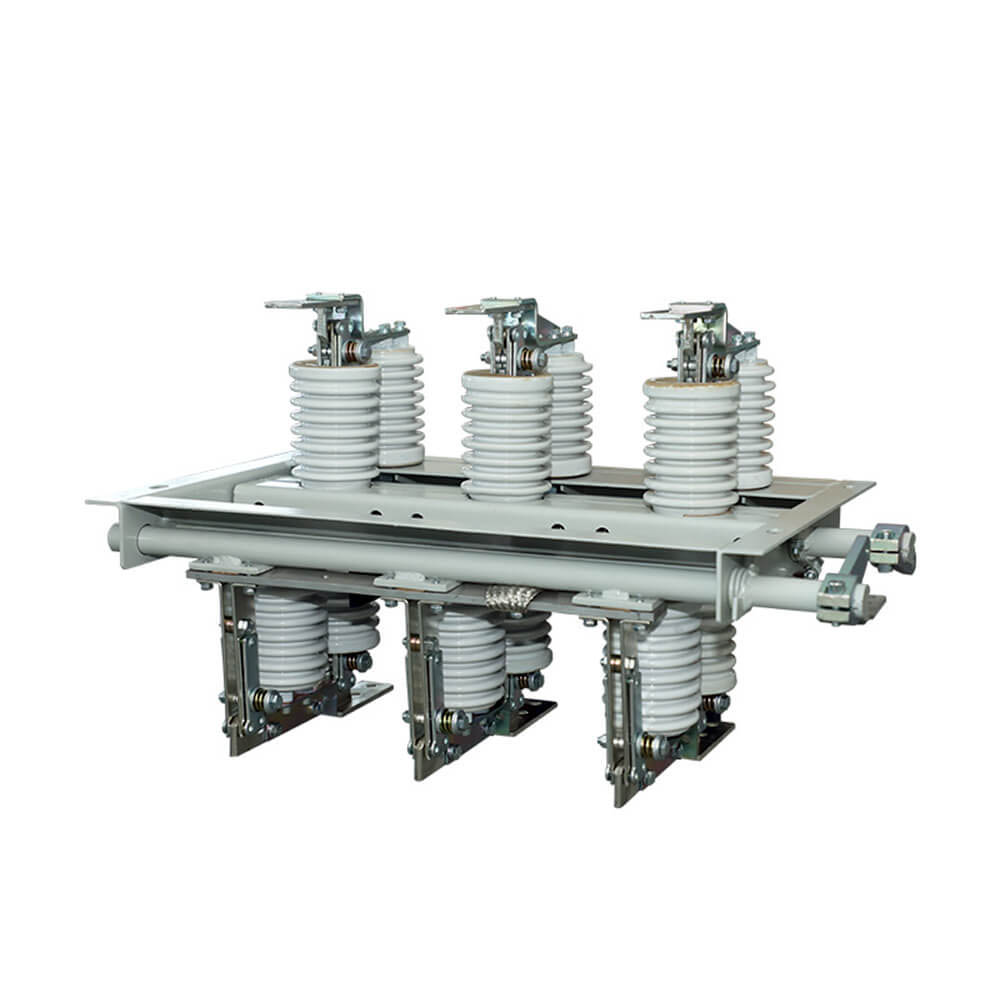

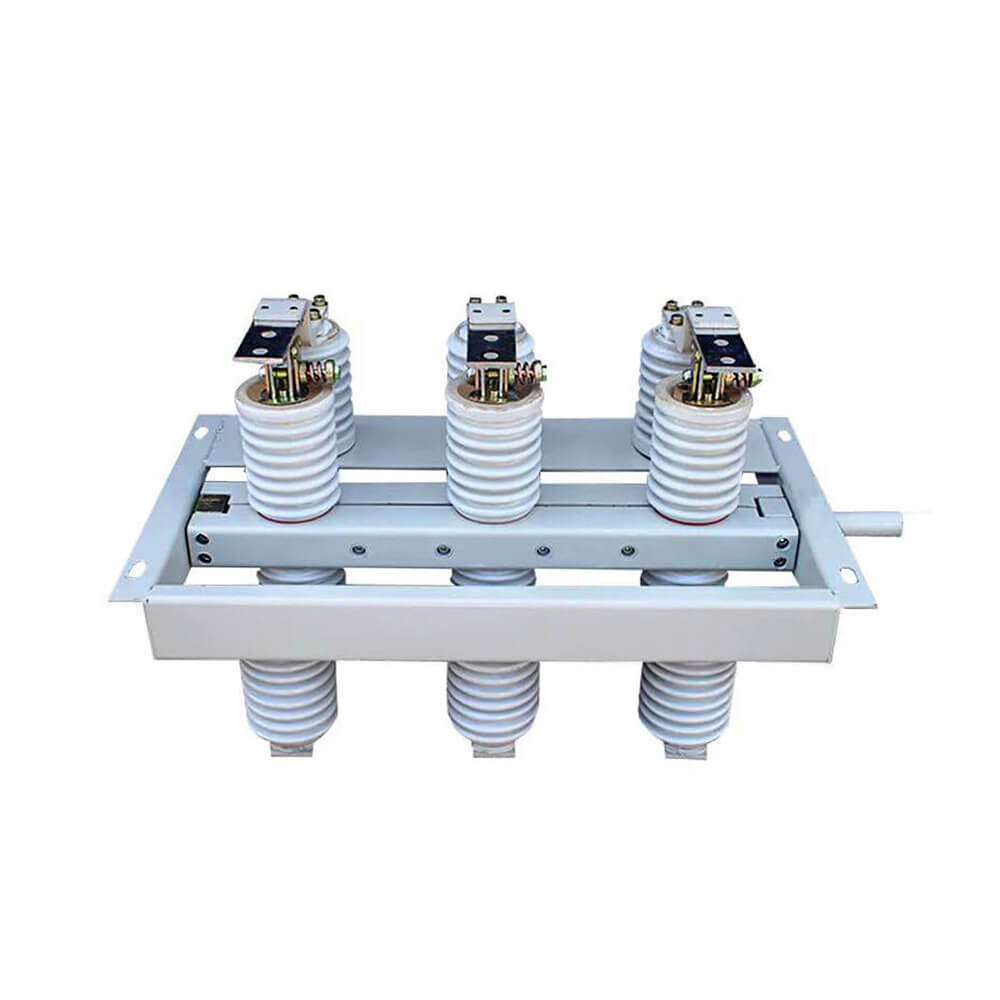

Obrotowy wewnętrzny wyłącznik wysokiego napięcia typu GN30-12
Wnętrzowy obrotowy rozłącznik wysokiego napięcia GN30-12 to nowy typ z nożem obrotowym. Podstawowy wzór konstrukcyjny polega na zamocowaniu dwóch kompletów izolatorów i styków na górnej i dolnej płaszczyźnie wspólnej ramy niskiej trójfazowej, realizując otwieranie i zamykanie rozłącznika poprzez obrót noża. Przełącznik GN3-12D dodaje formę noża łączącego na bazie GN30-12, aby zaspokoić potrzeby różnych systemów zasilania. Produkt ten ma kompaktową konstrukcję, niewielką przestrzeń, dobrą izolację, jest łatwy w montażu i regulacji. Spełnia wymagania „izolatora i uziemnika wysokiego napięcia prądu przemiennego” i ma zastosowanie w systemach wewnętrznych o napięciu znamionowym do 10 KV AC 50 Hz i niższym. Może być używany jako obwód otwierający i zamykający, gdy jest napięcie i nie ma obciążenia. Może być stosowany z rozdzielnicą wysokiego napięcia lub może być używany samodzielnie.
Obrotowy odłącznik wysokiego napięcia do wnętrz typu GN30-12 (D) to nowy typ odłącznika izolacyjnego typu z nożem obrotowym, którego główna konstrukcja jest przymocowana dwiema grupami izolatorów i stykiem na dwóch płaszczyznach trójfazowego podwozia, poprzez styk obrotowy, realizuje włączanie i wyłączanie. Przełącznik typu GN30-12 (D) to nowy typ noża uziemiającego, oparty na przełączniku typu GN30-12, który może zaspokoić potrzeby różnych systemów zasilania. Konstrukcja produktu charakteryzuje się kompaktową, małą zajmowaną przestrzenią, dobrą izolacją, łatwą instalacją i regulacją, jego działanie spełnia wymagania GB1985-89 „Wyłącznik wysokiego napięcia prądu przemiennego i uziemnik”, mające zastosowanie do napięcia znamionowego 10 kV AC 50 Hz i poniżej wewnętrznego systemu zasilania, do otwierania i zamykania obwodu pod napięciem, bez obciążenia. Można go używać z szafą rozdzielczą wysokiego napięcia, ale można go również używać osobno.
Funkcje rozłącznika GN30-12
1. Wykonany jest z izolatorów ceramicznych, trwałych, odpornych na zanieczyszczenia i nie wymagających czyszczenia.
2. Zastosowanie nowej technologii srebrnych styków lutowanych, niska rezystancja styku, dobra przewodność elektryczna i wysoka wytrzymałość mechaniczna.
3. Wysokiej jakości sprzęt, wytrzymały i trwały, niełatwy do uszkodzenia, łatwy w użyciu i lekki.
 |
 |
| Model |
Napięcie znamionowe (kV) |
Prąd znamionowy (A) |
Prąd znamionowy krótkotrwały wytrzymywany 4s (wartość skuteczna) (the) |
Znamionowy prąd szczytowy wytrzymywany (the) |
| Gn30-12/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| Gn30-12/630-20 |
12 | 630 | 20 | 50 |
| Gn30-12/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| Gn30-12/1250-31,5 |
12 | 1250 | 31.5 | 80 |
| GN30-12/D400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN30-12/D630-20 |
12 | 630 | 20 | 50 |
| GN30-12/D1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN30-12/D1250-31,5 |
12 | 1250 | 31.5 | 80 |
1. Wysokość plakatu: nie więcej niż 3000 m;
2. Temperatura otoczenia: nie wyższa niż +40°C, nie niższa niż -30°C; dobowa różnica temperatur wynosi 15°C;
3. Względna temperatura powietrza w pomieszczeniu: nie więcej niż 90% (przy +25°C);
4. Intensywność trzęsienia ziemi: nie więcej niż 8 stopni
5. W miejscu instalacji nie powinny występować gazy, opary chemiczne, mgła solna, kurz, brud i inne materiały wybuchowe oraz substancje żrące, które poważnie wpływają na izolację i przewodność odłącznika;
6. W miejscu montażu nie powinny występować częste silne wibracje
● Zaakceptuj OEM i ODM: TAK
●Certyfikat: CE, raporty z testów
● Czas produkcji: 7 ~ 12 dni roboczych
●Okres gwarancji: 12 miesięcy
●Czas dostawy: 15 dni
●Przy zamawianiu tego przełącznika należy podać specyfikację modelu, napięcie znamionowe, prąd znamionowy i inne dane techniczne.
●Jeśli istnieją specjalne wymagania, możesz negocjować ich rozwiązanie.
