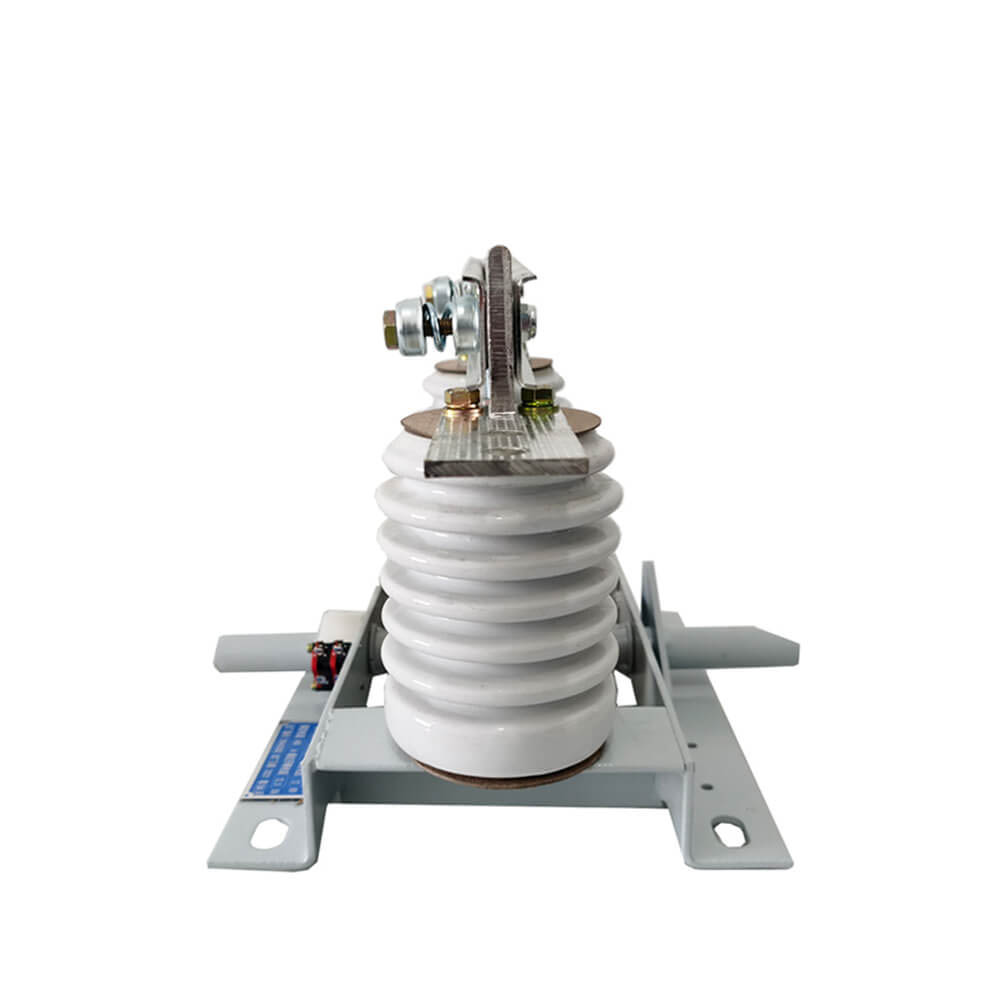

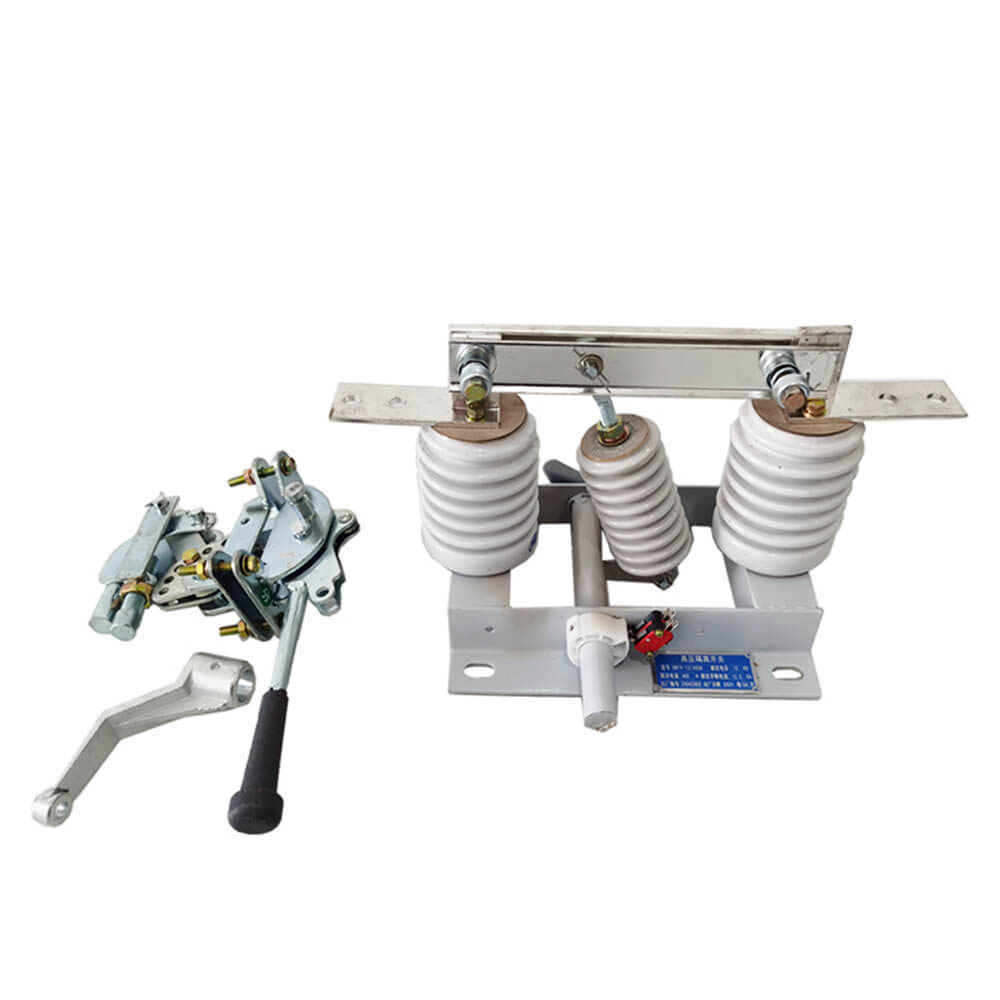

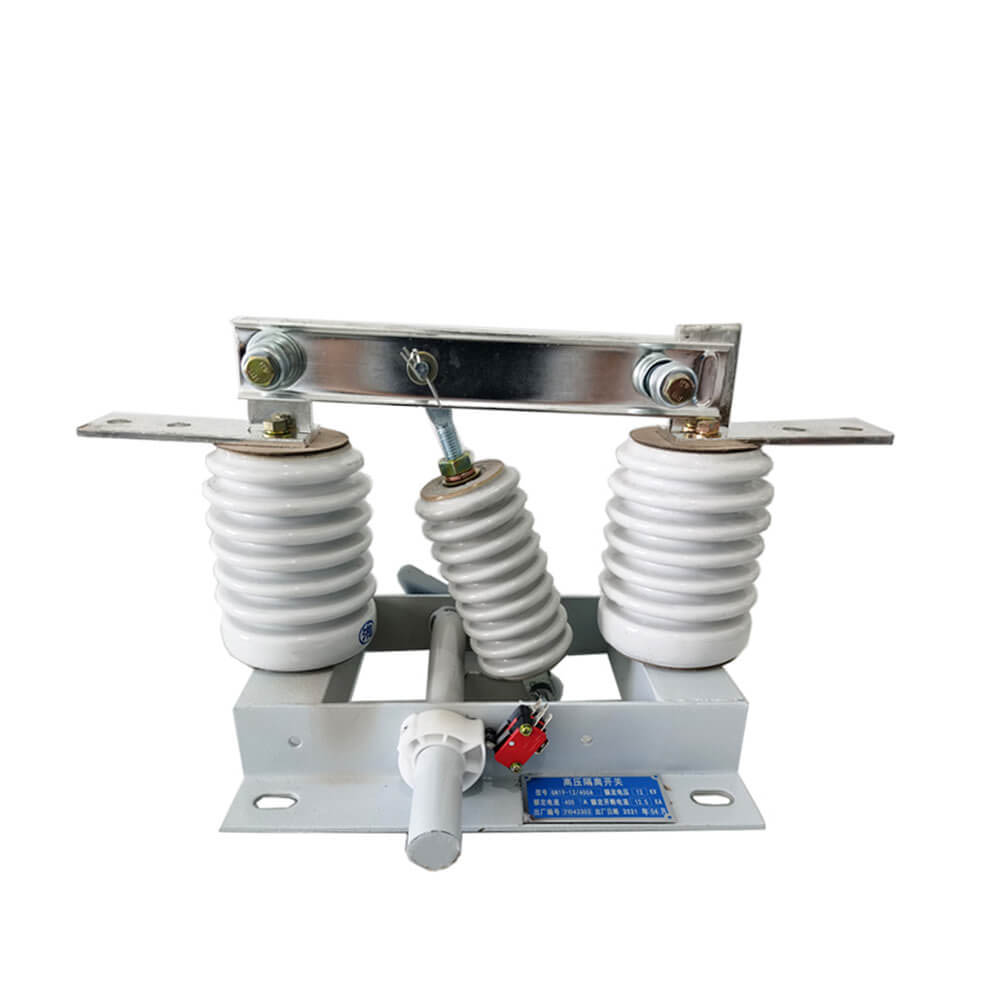

Przewódka przewodząca GN19-12/400, 630, 1000, 1250 typu odłączającego się jest przymocowana do podstawy przez dwa izolatory filarowe dla każdej fazy. (GN19-12C/400, 630, 1000, 1250 Typ ma jeden izolator filarowy i jeden izolator obudowy porcelanowej.) Trzy fazy są instalowane równolegle, a część przewodząca składa się ze statycznych kontaktów noży kontaktowych i uchwytów kontaktowych (lub prętów przewodzących). Każda faza noża kontaktowego jest podłączona do środka izolatora wiązania, izolatora wiązania i zainstalowanej na podstawie podłączonego wrzeciona. Wrzeciono jest podłączone do pręta łączącego (dostarczany przez użytkownika) i mechanizmu ruchomego typu CS6-1 przez uchwyt. Połączający nóż kontaktowy składa się z dwóch szczelinowych płytek miedzianych, co nie tylko zwiększa obszar rozpraszania ciepła noża kontaktowego w celu obniżenia dolnej temperatury, ale także poprawia wytrzymałość mechaniczną noża kontaktowego, tak że ulepszona jest dynamiczna stabilność przełącznika. Jeden koniec noża kontaktowego jest zamontowany na bloku styku (lub na pręcie przewodzącym) przez śrubę (samochód Shaw). GN19-12/1000, 1250 w kontakcie z instalacją magnetycznej płyty blokującej, pLus Purpose magnetycznej płytki blokującej jest to, że gdy duży prąd zwarciowy w celu zwiększenia noża kontaktowego dwóch rowków między | atrakcja. GN19-12/400, 630 przełączniki odłączające mają niewielki limit przez prąd, więc nie ma potrzeby dodawania magnetycznej płyty blokującej.
 |
 |
 |

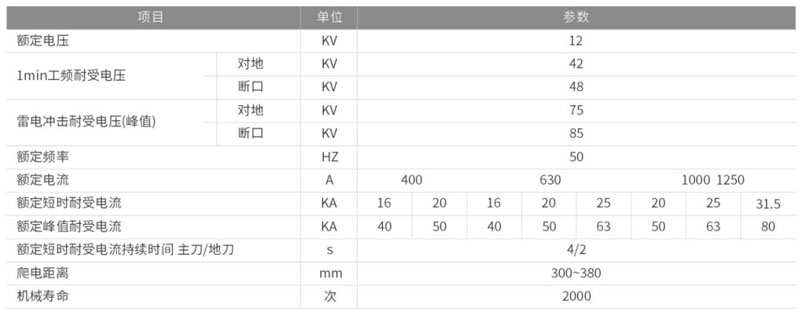

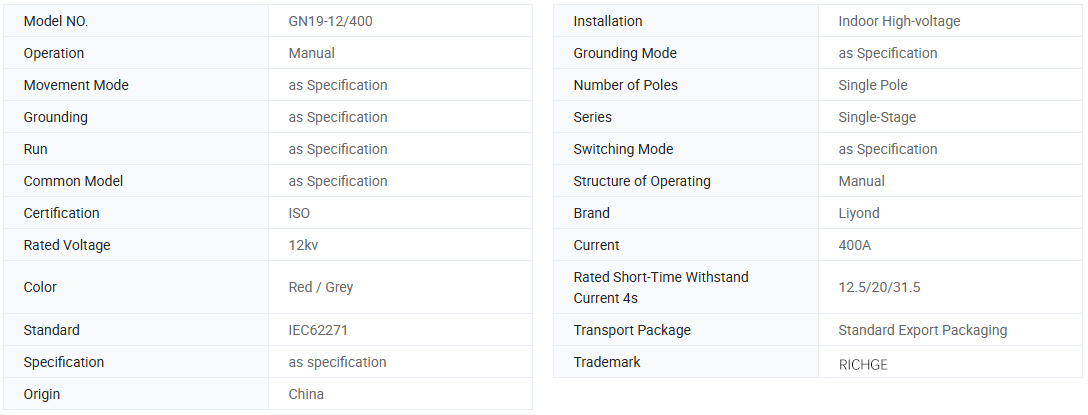

| Model |
Napięcie znamionowe (kV) |
Prąd oceniany (A) |
Ocenione krótko-czasowe wytrzymanie bieżące (The / 4s) |
Oceniły szczyt wytrzymałości prądu (The) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Górna granica temperatury otoczenia +40 ℃, dolny limit -L0 ℃, UWAGA: Zezwalaj na przechowywanie i transport przy -25 ℃
2. Wysokość nie większa niż 1000 m
3. Wilgotność względna: średnia dzienna nie jest większa niż 95%, średnia miesięczna nie jest więcej niż 90%
4. Ciśnienie pary wodne: Średnia dzienna nie jest większa niż 2,2 × 10-3 MPa, średnia miesięczna nie jest większa niż 1,8 × 10-3 MPa
5. Otaczające powietrze powinno być wolne od żrących lub palnych gazów, pary wodnej i innych oczywistych zanieczyszczeń.
6. Brak regularnych i gwałtownych wibracji.
UWAGA: Proszę skonsultować się z producentem, aby rozwiązać problem, jeśli nie jest on zgodny z powyższymi warunkami
● Zaakceptuj OEM i ODM: Tak
● Certyfikat: CE, raporty testowe
● Czas produkcji: 7 ~ 12 dni roboczych
● Okres gwarancji: 12 miesięcy
● Czas dostawy: 15 dni
● Podczas zamawiania tego przełącznika należy wskazać specyfikację modelu, napięcie znamionowe, prąd znamionowy i inne dane techniczne.
● Jeśli istnieją specjalne wymagania, możesz negocjować nasze rozwiązanie.
