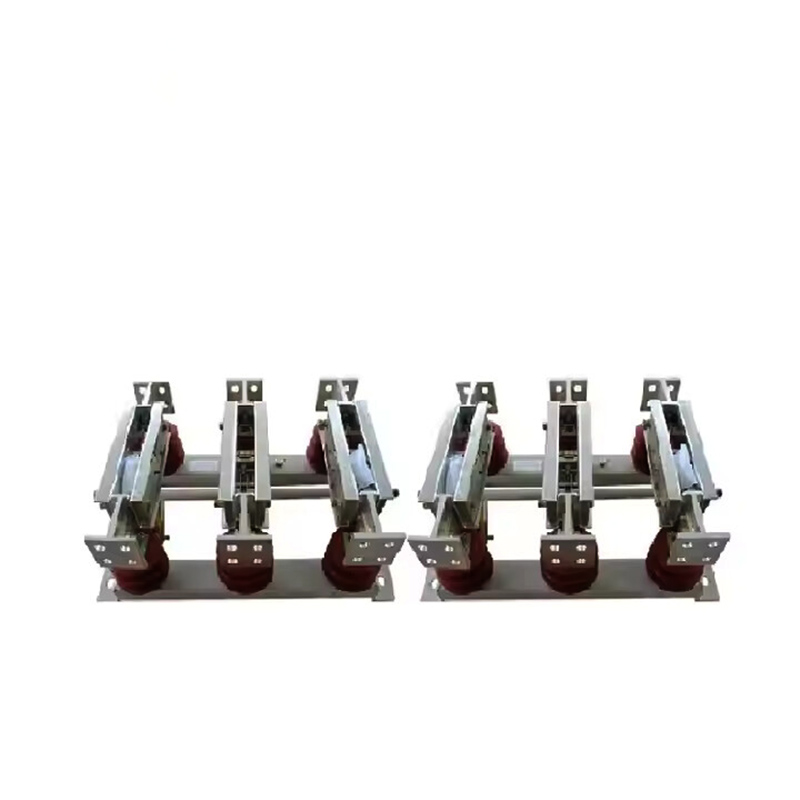

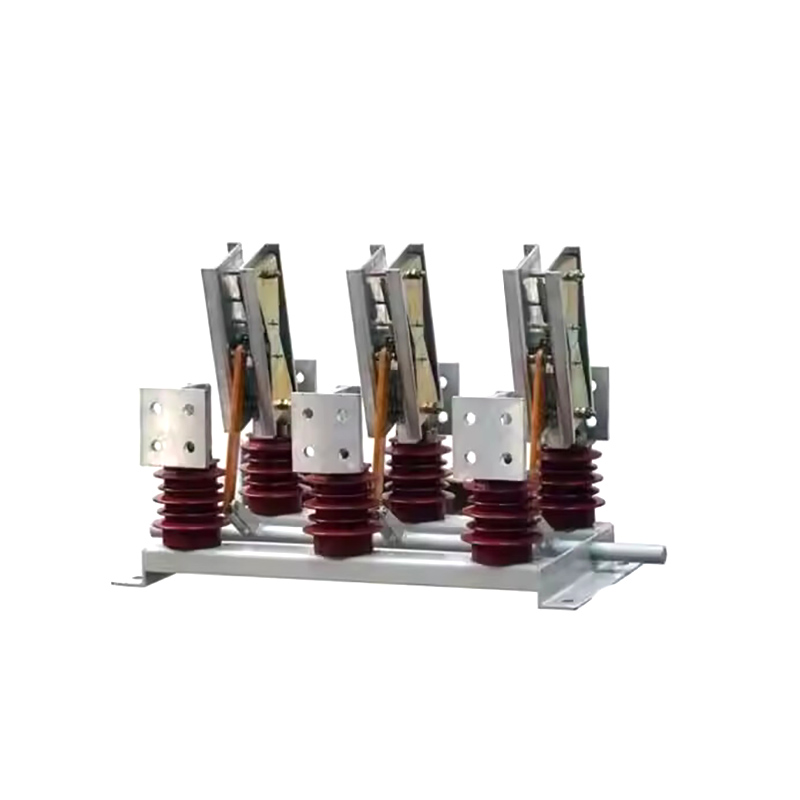

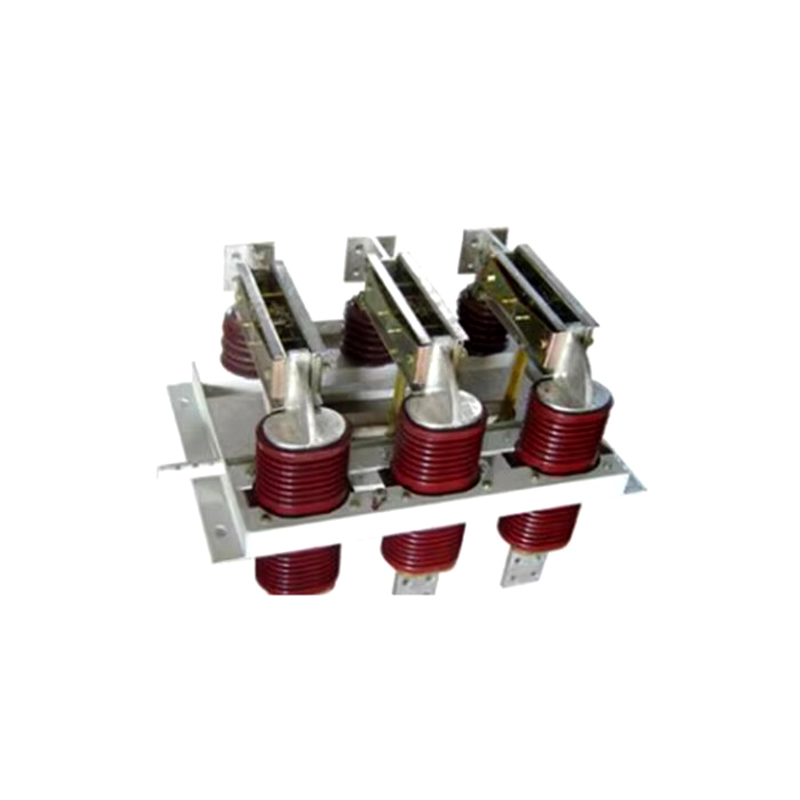

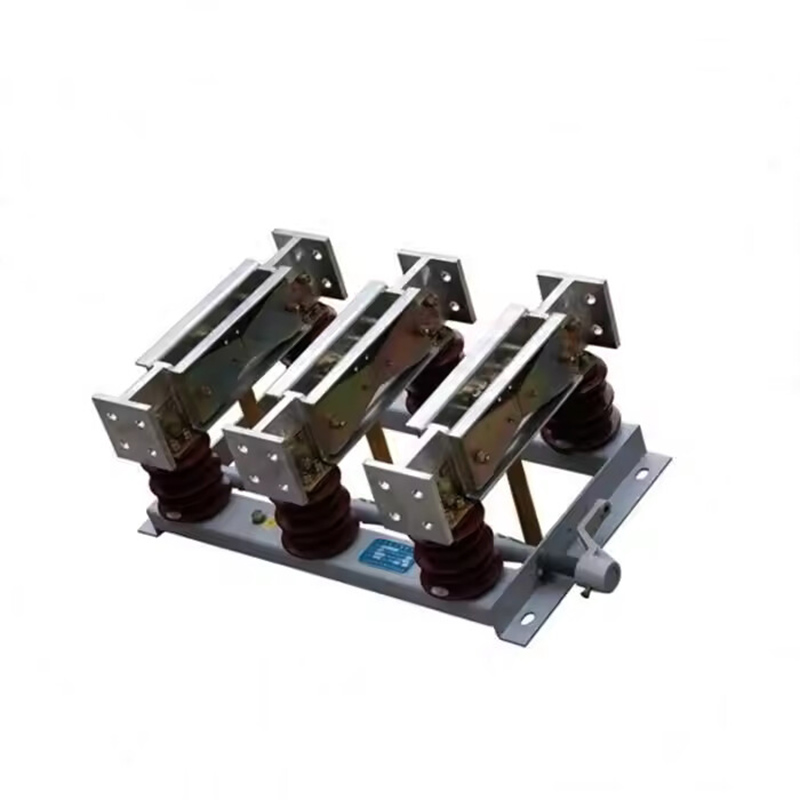

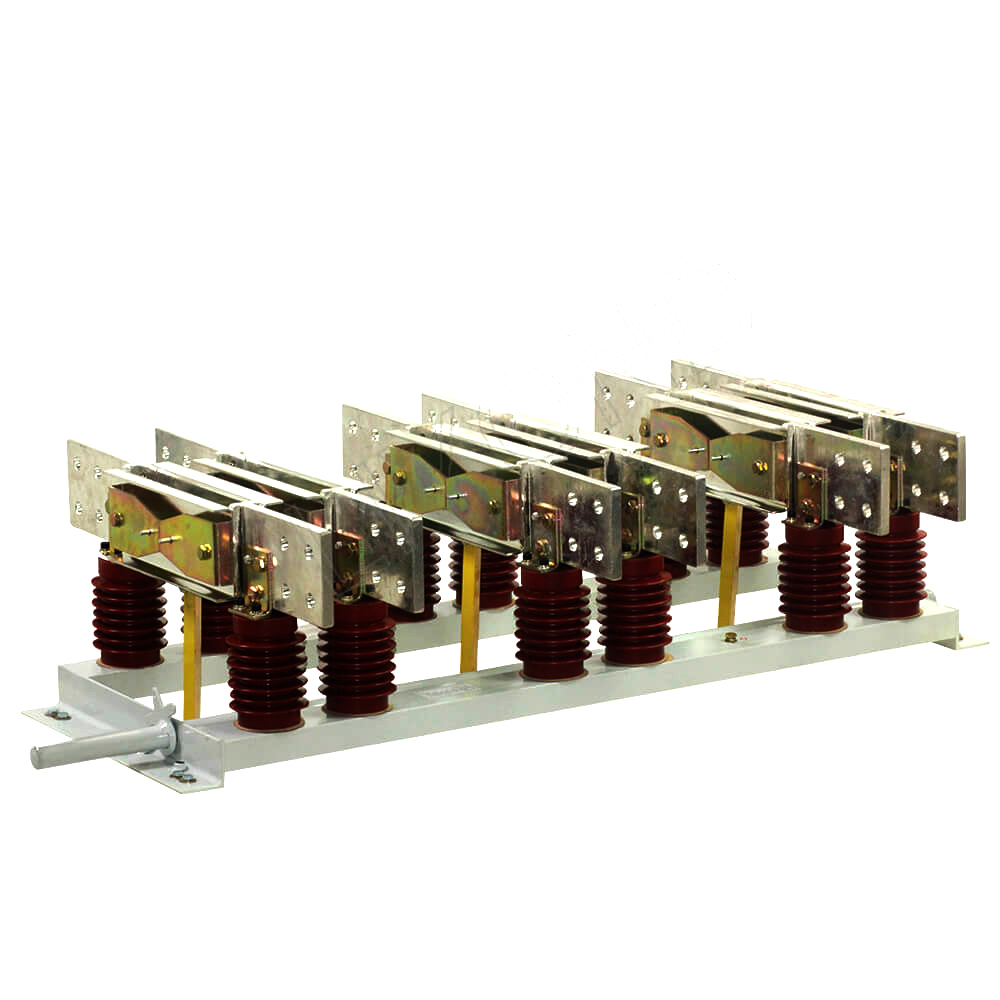

GN22-12 Trójfazowy odłącznik izolujący 6300A Wysoki prąd, wysokie napięcie wewnętrzne

GN22-12 Trójfazowy odłącznik izolujący 6300A Wysoki prąd, wysokie napięcie wewnętrzne

    Rozdzielnica wysokiego napięcia serii GN22-12 (C) (D) jest stosowana w systemach elektroenergetycznych o napięciu znamionowym 12 kV, 50 Hz i niższym, do łączenia, odłączania lub przekształcania linii pod napięciem, ale bez obciążenia.

Mechanizm dopasowujący: Wyposażony w CS6-1, CS6-2 i inne ręczne mechanizmy operacyjne, można również zastosować elektryczne mechanizmy operacyjne.

   Ta seria łączników jest obsługiwana za pomocą ręcznego mechanizmu napędowego CS6-2 lub elektrycznego mechanizmu napędowego i może być instalowana po lewej lub prawej stronie rozłącznika.

Cechy strukturalne

Produkt ten jest wyłącznikiem wysokoprądowym z trójfazową konstrukcją wspólnego noża dolnego. Przyjmuje prototyp mechanicznego blokowania z dwuetapowym działaniem zamykania i stykania, uzyskując styk pozbawiony zużycia, małą siłę roboczą, wysoki nacisk styku i dobrą dynamiczną stabilność termiczną.

Obszary zastosowań:

Systemy rozdzielnic: stosowane w rozdzielnicach w obudowach metalowych do izolowania i ochrony obwodów elektrycznych.

Sprzęt do dystrybucji energii: Idealny do stosowania w podstacjach energetycznych, zapewniający bezpieczną izolację obwodu podczas konserwacji.

Elektrownie: stosowane w zastosowaniach wewnętrznych, gdzie do bezpiecznej obsługi i konserwacji wymagana jest izolacja elektryczna wysokiego napięcia.

Stacje transformatorowe: Stosowane w podstacjach transformatorowych w celu bezpiecznej izolacji obwodów transformatorowych.

Instalacje energii odnawialnej: Można je stosować w systemach magazynowania energii lub energii odnawialnej, takich jak farmy słoneczne i wiatrowe, w celu ochrony i izolacji podczas konserwacji.

Warunki środowiskowe stosowania

1. Temperatura powietrza otoczenia: -15 ℃ ~ 40 ℃, średnia dzienna temperatura ≦35 ℃.

2. Wysokość ≦1000 m.

3. Warunki temperaturowe:

Średnia dobowa wilgotność względna ≦95%, średnie dobowe ciśnienie pary wodnej ≦2,2kPa;

Średnia miesięczna wilgotność względna ≦90%, średnie miesięczne ciśnienie pary wodnej ≦1,8kPa.

4. Intensywność trzęsienia ziemi ≦8 stopni.

5. Miejsca wolne od ognia, zagrożenia wybuchem, poważnych zanieczyszczeń, korozji chemicznej i silnych wibracji.

Uwaga: Jeżeli warunki użytkowania produktu wykraczają poza powyższe postanowienia, użytkownik ma obowiązek negocjować i ustalać z firmą.

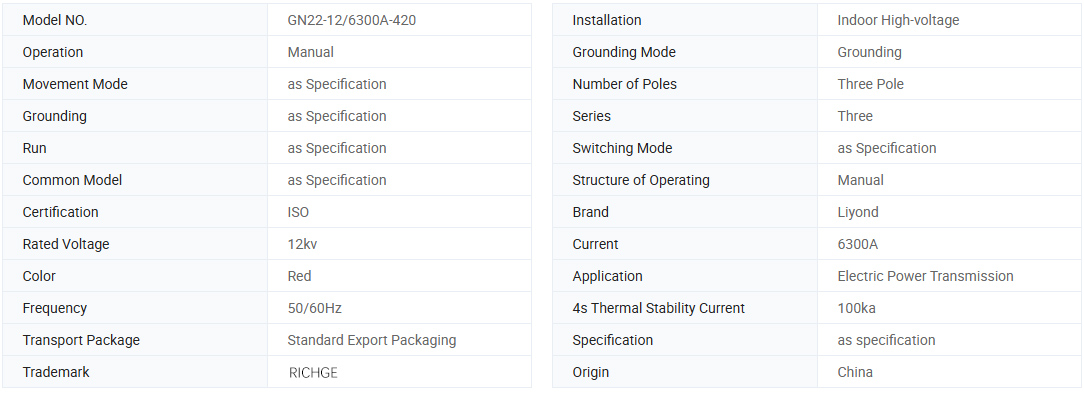

Podstawowe informacje.

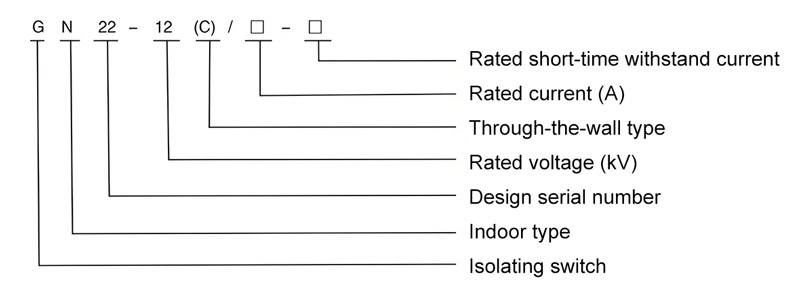

Opisz wyświetlacz

Parametr techniczny

Model.	Napięcie znamionowe	Prąd znamionowy	4-sekundowy prąd stabilności termicznej (wartość skuteczna) kA	Prąd stabilności dynamicznej (wartość szczytowa) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22-12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22-12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22-12(C)(D)/6300A	12	6300	100	250
GN22-12(C)(D)/8000A	12	8000	100	250

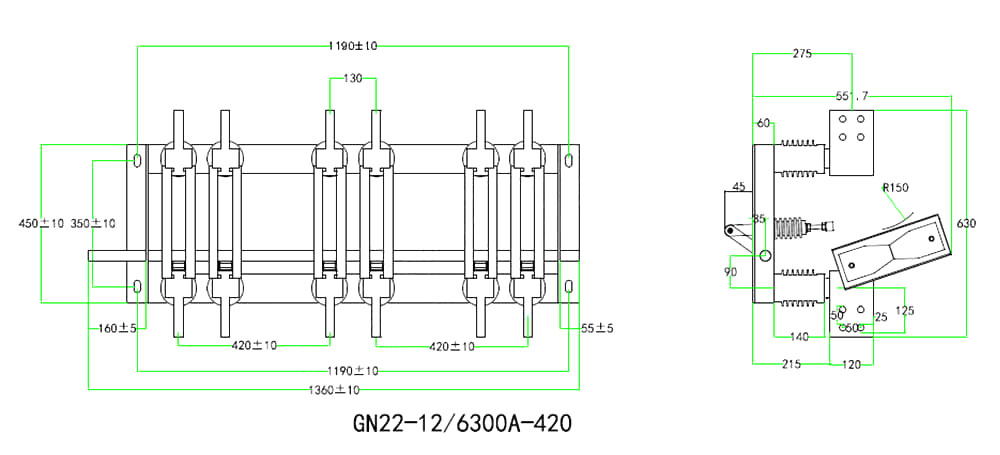

Odniesienie do rysunku wymiarowego (6300A)
