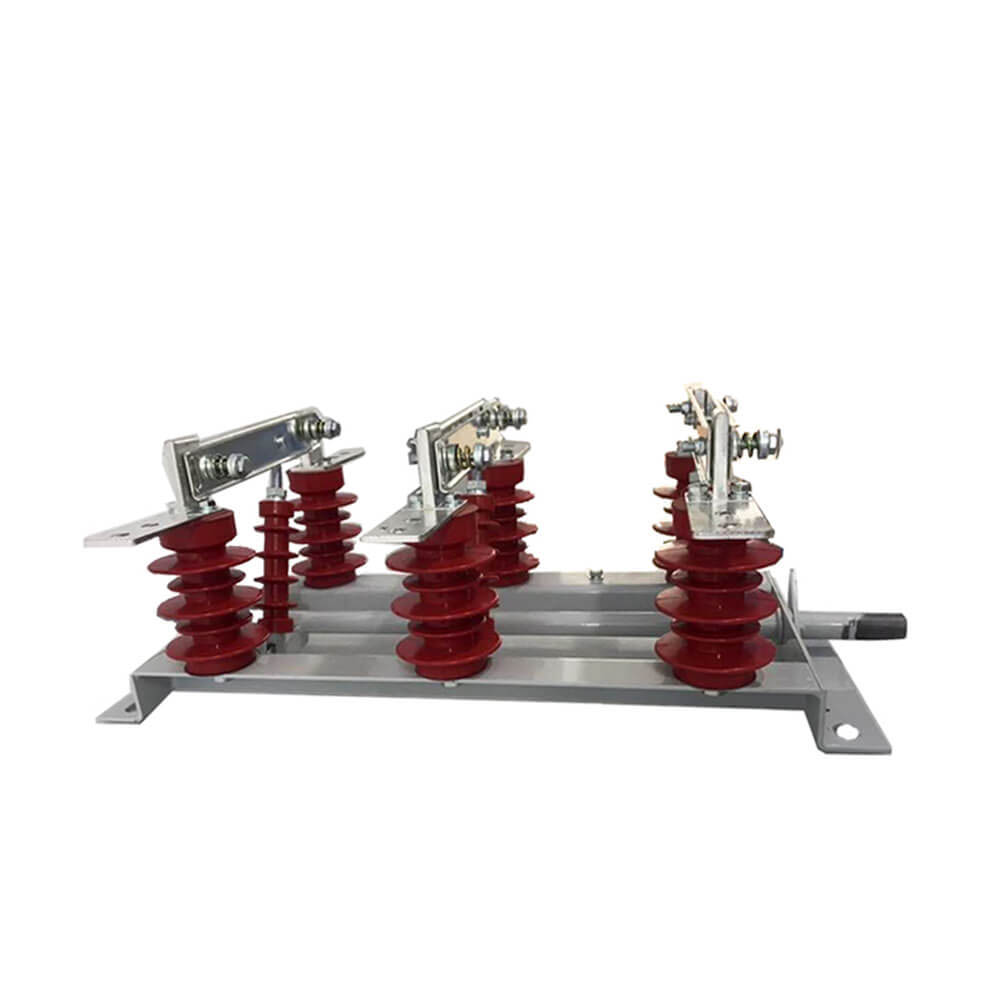

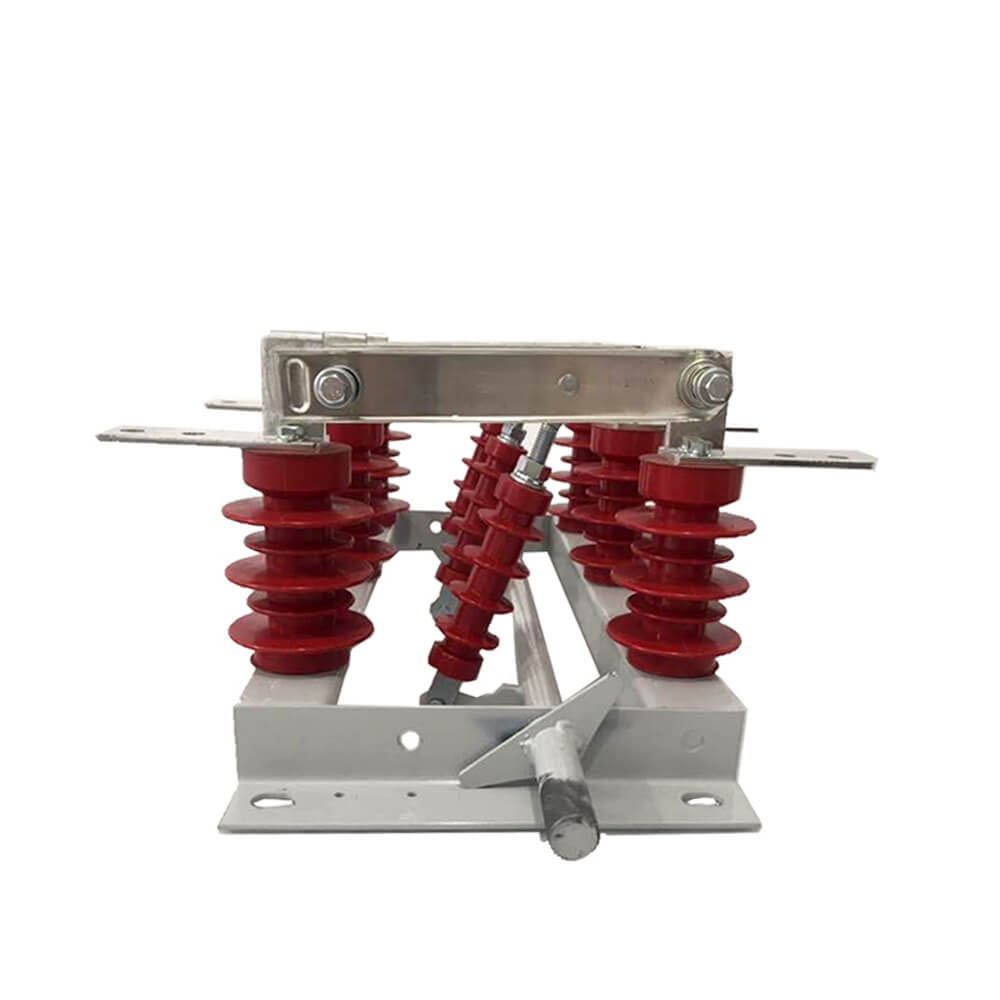

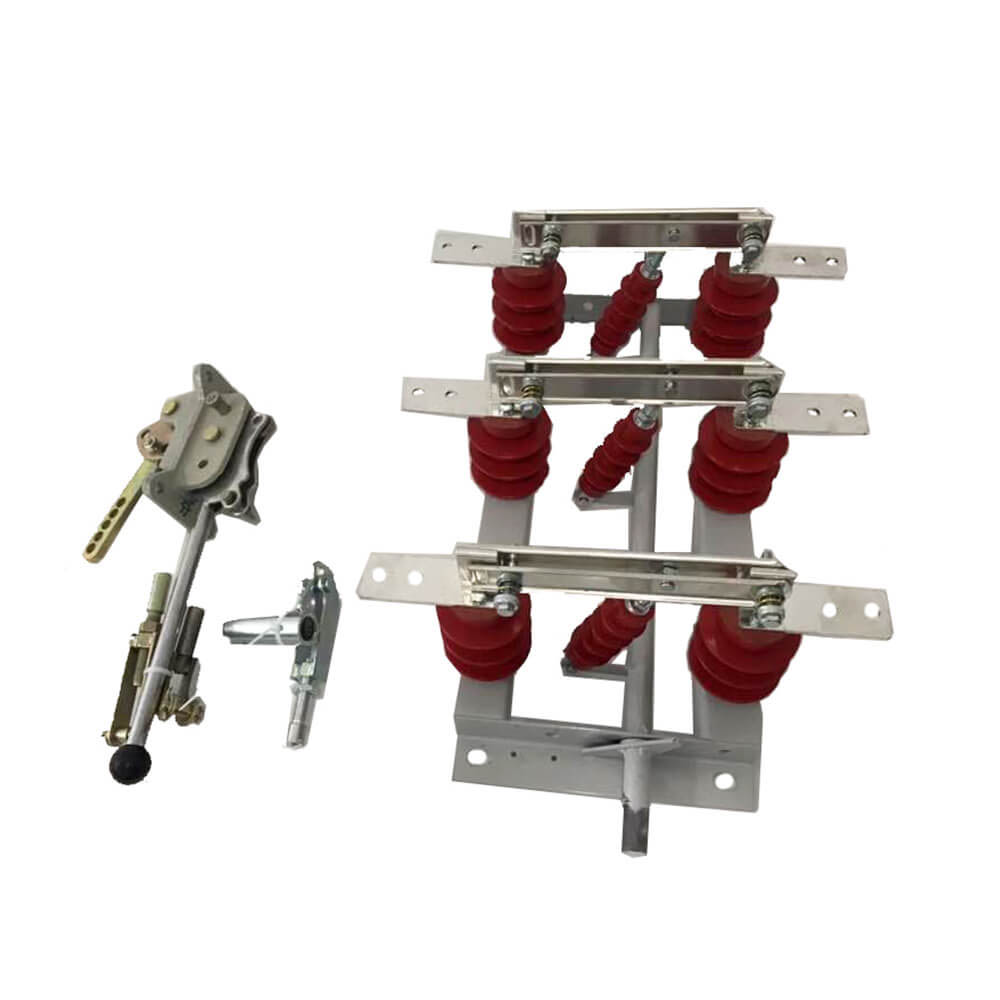

     Część przewodząca rozłączników typu GN19-12/400, 630, 1000, 1250 jest zamocowana do podstawy za pomocą dwóch izolatorów słupowych dla każdej fazy. (typ GN19-12C/400, 630, 1000, 1250 posiada jeden izolator słupowy i jeden izolator płaszcza porcelanowego.) Trzy fazy są ułożone równolegle, a część przewodzącą stanowią styki statyczne noży stykowych i uchwytów styków (lub prętów przewodzących). Każda faza noża kontaktowego jest połączona ze środkiem izolatora ściągającego, izolatorem ściągającym i instalowana na podstawie połączonego wrzeciona. Wrzeciono połączone jest z korbowodem (dostarczanym przez użytkownika) oraz mechanizmem poruszającym typu CS6-1 poprzez rękojeść. Łączący nóż stykowy składa się z dwóch szczelinowych płytek miedzianych, co nie tylko zwiększa obszar rozpraszania ciepła noża stykowego w celu obniżenia temperatury dolnej, ale także poprawia wytrzymałość mechaniczną noża stykowego, dzięki czemu poprawia się stabilność dynamiczna przełącznika. Jeden koniec noża stykowego jest montowany na bloku stykowym (lub na pręcie przewodzącym) za pomocą śruby (samochodu Shawa). GN19-12/1000, 1250 w kontakcie z instalacją magnetycznej płytki blokującej, a także celem magnetycznej płytki blokującej jest to, że gdy duży prąd zwarciowy wzmacnia dwa rowki stykowe noża pomiędzy| atrakcja. Rozłączniki GN19-12/400, 630 mają małe ograniczenie prądu przelotowego, więc nie ma potrzeby dodawania magnetycznej płytki blokującej.

Funkcje produktu

1. Izolacja i bezpieczeństwo: Po odłączeniu tworzy się niezawodna szczelina izolacyjna, aby zapewnić, że

2. Przełączanie linii: Przełącz i podłącz linię zgodnie z wymaganiami operacyjnymi.

3. Przełączanie niskoprądowe: Stosowane do przełączania małych prądów w obwodzie, takich jak prądy ładowania przepustów, szyn zbiorczych, złączy, krótkich kabli, prądy kondensatorów przełączających kondensatorów wyrównujących napięcie, prądy cyrkulacyjne podczas przełączania podwójnej szyny i prądy wzbudzenia przekładników napięciowych.

4. Prąd wzbudzenia transformatora: W zależności od specyficznych warunków różnych typów konstrukcji, może przełączać prąd wzbudzenia transformatorów o określonej pojemności bez obciążenia.

Rodzaje izolatorów średniego napięcia

Izolatory średniego napięcia ze względu na sposób montażu można podzielić na zewnętrzne i wewnętrzne:

- Zewnętrzne izolatory średniego napięcia: odporne na czynniki naturalne, takie jak wiatr, deszcz, śnieg, brud, kondensacja, lód i mróz, odpowiednie do montażu na platformach zewnętrznych.

- Izolatory średniego napięcia do zastosowań wewnętrznych: odpowiednie do zastosowań wewnętrznych, zazwyczaj wymagających wyższej wydajności izolacji.

Ze względu na konstrukcję podłoża izolacyjnego można je dalej podzielić na:

- Jednokolumnowy wyłącznik izolacyjny: Bezpośrednio wykorzystaj pionową przestrzeń pod napowietrzną szyną zbiorczą jako izolację elektryczną, oszczędzając miejsce, redukując przewody łączące i zapewniając wyraźne stany rozłączenia, szczególnie odpowiednie do przesyłu bardzo wysokiego napięcia.

- Dwukolumnowy wyłącznik izolacyjny: odpowiedni do wyższych wymagań prądowych, zapewniający większą stabilność.

- Trójkolumnowy wyłącznik izolacyjny: odpowiedni do bardziej złożonych systemów zasilania, oferujący lepszą obciążalność i niezawodność.

Funkcja

1: Funkcja izolacji bezpieczeństwa – podczas konserwacji sprzętu elektrycznego zapewnia wyraźną przerwę elektryczną i punkt rozłączenia, aby zapewnić bezpieczeństwo personelu konserwującego.

2: Ograniczenia operacyjne – wyłącznika nie można używać pod obciążeniem; nie należy go używać do przerywania lub zamykania prądów obciążenia lub prądów zwarciowych. Rozłączniki wyposażone w komorę gaszenia łuku mogą pracować przy małych obciążeniach i nieobciążonych liniach.

Kroki operacyjne

Działanie po włączeniu zasilania: Najpierw zamknij odłącznik, następnie zamknij wyłącznik automatyczny lub wyłącznik obciążenia.

Działanie przy wyłączaniu zasilania: Najpierw otwórz wyłącznik automatyczny lub wyłącznik obciążenia, a następnie otwórz wyłącznik izolujący.

Wybór modelu

Wybierając rozłącznik izolujący, należy upewnić się, że jego napięcie znamionowe, prąd znamionowy, prąd stabilności dynamicznej i prąd stabilności termicznej spełniają wymagania aplikacji. Podstawową rolą odłącznika jest rozłączanie obwodów bez prądu obciążenia, co pozwala na bezpieczną konserwację. Przed uruchomieniem wyłącznika odłączającego należy upewnić się, że wyłącznik automatyczny rozłączył obwód.

Wskazówki dotyczące bezpieczeństwa

Odłącznik nie posiada specjalistycznego urządzenia do gaszenia łuku; nie używaj go pod obciążeniem lub zwarciem, aby zapewnić bezpieczeństwo sprzętu i personelu.

Podstawowe informacje.

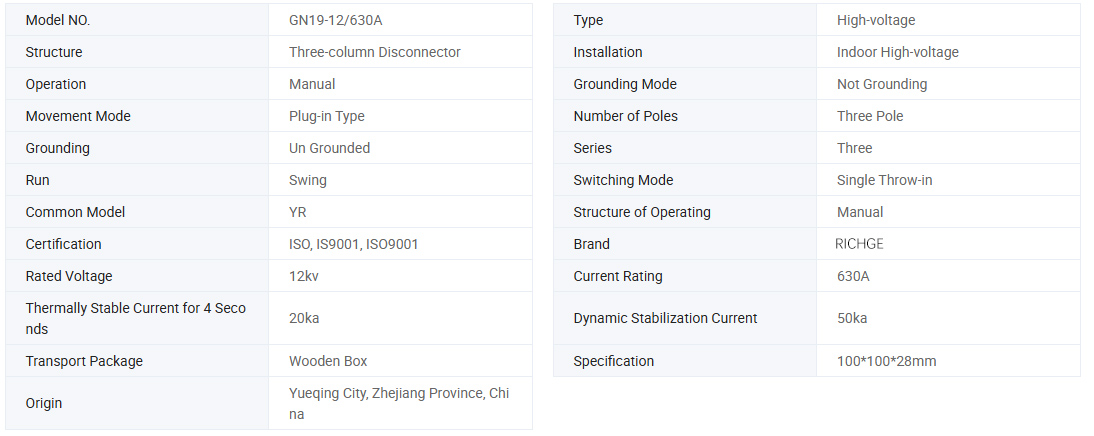

Parametr techniczny

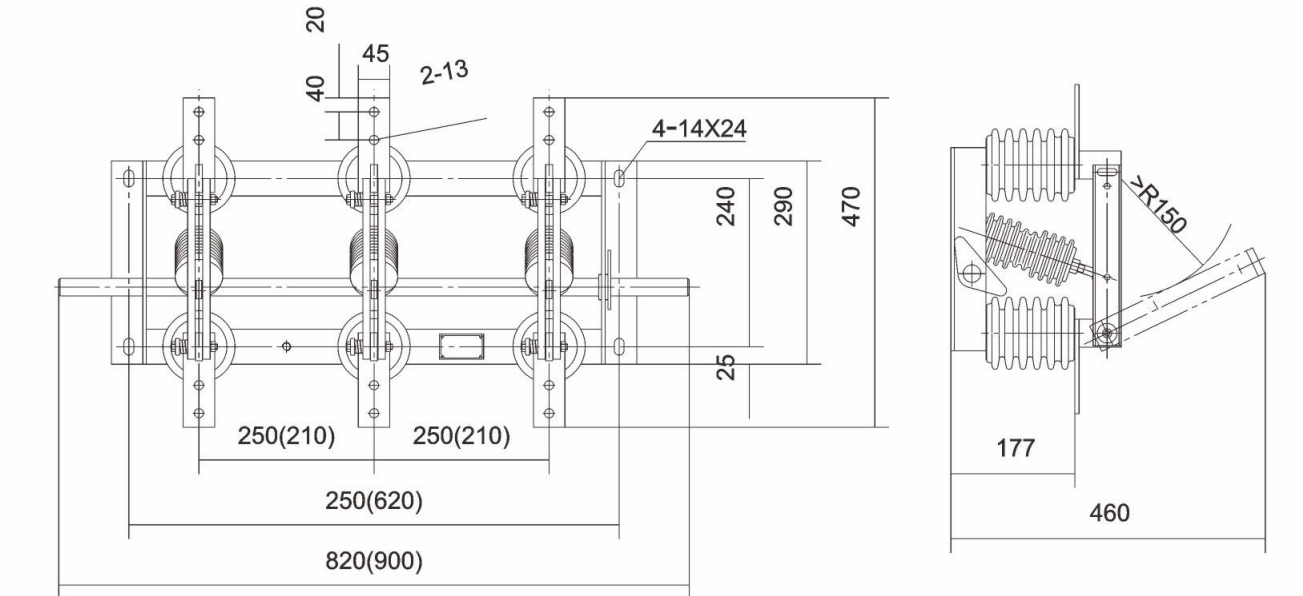

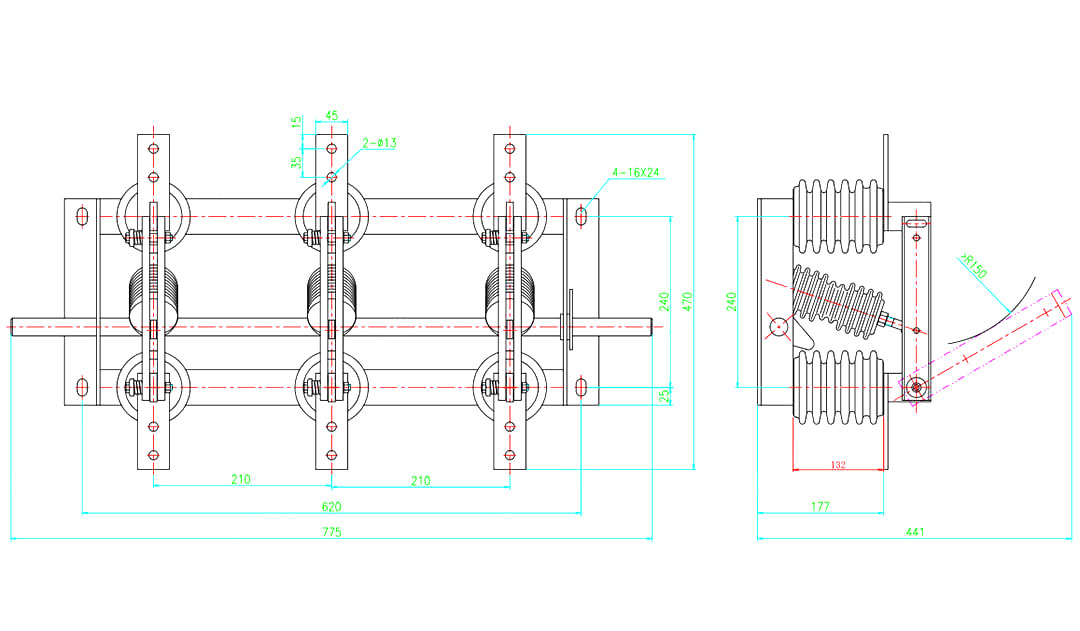

Rysunek

Korzystaj z warunków środowiskowych

1. Górna granica temperatury otoczenia +40℃, dolna granica -l0℃. Uwaga: Należy przechowywać i transportować w temperaturze -25℃

2. Wysokość nie większa niż 1000 m

3. Wilgotność względna: średnia dzienna nie przekracza 95%, średnia miesięczna nie przekracza 90%

4. Ciśnienie pary wodnej: średnia dzienna nie większa niż 2,2 × 10-3Mpa, średnia miesięczna nie większa niż 1,8 × 10-3Mpa

5. Otaczające powietrze powinno być wolne od gazów korozyjnych lub palnych, pary wodnej i innych oczywistych zanieczyszczeń.

6. Brak regularnych i gwałtownych wibracji.

Uwaga: Jeżeli problem nie spełnia powyższych warunków, należy skonsultować się z producentem w celu rozwiązania problemu

Instrukcje dotyczące zamawiania

● Zaakceptuj OEM i ODM: TAK

●Certyfikat: CE, raporty z testów

● Czas produkcji: 7 ~ 12 dni roboczych

●Okres gwarancji: 12 miesięcy

●Czas dostawy: 15 dni

●Przy zamawianiu tego przełącznika należy podać specyfikację modelu, napięcie znamionowe, prąd znamionowy i inne dane techniczne.

●Jeśli istnieją specjalne wymagania, możesz negocjować ich rozwiązanie.
