W instalacjach elektrycznych wysokiego i średniego napięcia bezpieczeństwo zapewnia się nie tylko poprzez izolację i urządzenia ochronne. Duża część bezpieczeństwa elektrycznego zależy od mechanicznej koordynacji pomiędzy różnymi komponentami, uniemożliwiającej operatorom wykonanie nieprawidłowych czynności przełączających.
TheUrządzenie blokujące mechanizm operacyjny wyłącznika uziemiającegojest jednym z tych ważnych elementów bezpieczeństwa. Został zaprojektowany do kontrolowania sekwencji działania między uziemnikiem a innym sprzętem przełączającym, pomagając zapobiegać niebezpiecznym operacjom, takim jak zamykanie uziemnika, gdy obwód jest nadal pod napięciem.
Chociaż urządzenie to jest zwykle ukryte wewnątrz rozdzielnicy, odgrywa kluczową rolę w zapewnieniu niezawodnego działania i ochronie zarówno sprzętu, jak i personelu.
A Urządzenie blokujące mechanizm operacyjny wyłącznika uziemiającegoto mechaniczny lub elektromechaniczny mechanizm zabezpieczający montowany w rozdzielnicach, którego zadaniem jest koordynacja pracy:
Przełączniki uziemiające
Wyłączniki automatyczne
Przełączniki obciążenia
Odłącz przełączniki
Drzwi szafy i panele dostępowe
Jego głównym celem jest zapewnienie, że operacje przełączania przebiegają według wcześniej określonej sekwencji bezpieczeństwa.
Na przykład:
Uziemnik powinien być zamknięty dopiero po odłączeniu obwodu głównego.
Drzwi szafy powinny pozostać zamknięte, gdy może występować niebezpieczne napięcie.
Nie należy zamykać wyłącznika, gdy uziemnik znajduje się w niebezpiecznym położeniu.
Tworząc fizyczne ograniczenia pomiędzy mechanizmami operacyjnymi, urządzenie blokujące zmniejsza możliwość wystąpienia błędów w obsłudze przez człowieka.
Urządzenia elektryczne mogą pozostać niebezpieczne nawet po wyłączeniu zasilania. Napięcie resztkowe, nieprawidłowe sekwencje przełączania lub nieoczekiwane zasilanie mogą powodować poważne zagrożenia.
Niezawodny system blokujący pomaga rozwiązać kilka typowych problemów.
1. Zapobiega nieprawidłowym operacjom przełączania
W złożonych systemach elektrycznych może być konieczne wykonanie wielu etapów przełączania przez operatorów.
Bez zabezpieczenia blokującego nieprawidłowe działania mogą obejmować:
Zamknięcie uziemnika w obwodzie pod napięciem
Eksploatacja młota w niebezpiecznych warunkach
Otwarcie drzwi dostępowych przed zakończeniem uziemiania
Urządzenie blokujące działa jak mechaniczny „strażnik reguł”, umożliwiając jedynie bezpieczne sekwencje operacji.
2. Chroni sprzęt elektryczny
Nieprawidłowe przełączanie jest nie tylko niebezpieczne dla ludzi, ale może również spowodować uszkodzenie sprzętu.
Możliwe konsekwencje obejmują:
Zwarcia
Zwarcia łukowe
Uszkodzenia kontaktowe
Awaria izolacji
Prawidłowo zaprojektowany mechanizm blokujący pomaga wydłużyć żywotność sprzętu poprzez ograniczenie nietypowych operacji.
Zasada działania zależy od konstrukcji rozdzielnicy, ale większość systemów wykorzystuje kombinację mechanicznych konstrukcji pozycjonujących i blokujących.
Blokada mechaniczna
Blokady mechaniczne są szeroko stosowane ze względu na ich niezawodność.

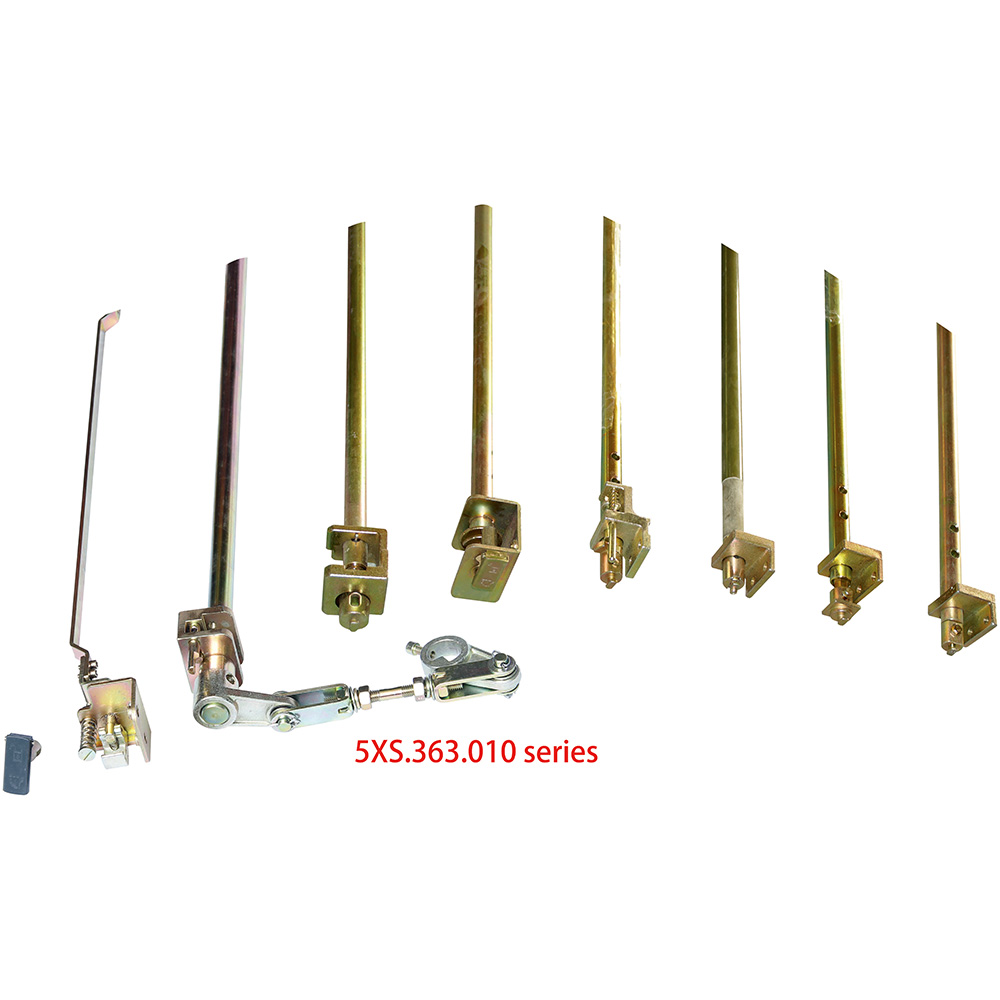

Typowe komponenty obejmują:
Blokowanie płytek
Wały
Dźwignie
Mechanizmy krzywkowe
Wskaźniki pozycji
Ogranicz bloki
Kiedy jeden komponent przesuwa się do określonej pozycji, działanie innego komponentu jest fizycznie ograniczone.
Na przykład:
Otwiera się wyłącznik automatyczny.
Odłącznik osiąga pozycję izolacji.
Dostępna będzie obsługa przełącznika uziemienia.
Przełącznik uziemiający zamyka się.
Dostęp konserwacyjny jest dozwolony.
Blokada elektryczna
Niektóre systemy wykorzystują również sygnały i czujniki elektryczne.
Komponenty mogą obejmować:
Styki pomocnicze
Przełączniki pozycyjne
Przekaźniki sterujące
Moduły monitorujące
System sterowania sprawdza stan sprzętu przed zezwoleniem na pracę.
Wiele osób zakłada, że dzięki nowoczesnej technologii automatyzacji elektroniczne systemy sterowania mogą całkowicie zastąpić zabezpieczenia mechaniczne.
Jednakże blokowanie mechaniczne pozostaje ważne, ponieważ nie zależy od:
Logika oprogramowania
Sieci komunikacyjne
Kontroluj dostępność zasilania
Nawet w przypadku awarii zasilania mechaniczna konstrukcja blokująca może nadal zapewniać ochronę fizyczną.
W wielu zastosowaniach elektrycznych o krytycznym znaczeniu dla bezpieczeństwa połączenie blokad mechanicznych i elektrycznych zapewnia dodatkową ochronę.
Rozdzielnica średniego napięcia
Powszechnie stosowane w:
Sieci dystrybucyjne
Przemysłowe systemy zasilania
Podstacje
Fabryczne pomieszczenia elektryczne
Jednostki główne pierścieniowe (RMU)
W kompaktowych urządzeniach dystrybucyjnych urządzenia blokujące pomagają koordynować:
Działanie przełącznika obciążenia
Działanie przełącznika uziemiającego
Dostęp do przedziału kablowego
Rozdzielnica w obudowie metalowej
W przypadku systemów z powłoką metalową i obudowami metalowymi, blokowanie zapewnia bezpieczną pracę pomiędzy różnymi przedziałami.
Niezawodne urządzenie blokujące mechanizm operacyjny wyłącznika uziemiającego musi uwzględniać kilka czynników.
Wytrzymałość mechaniczna
Mechanizm musi wytrzymać wielokrotne operacje bez deformacji i awarii.
Ważne czynniki obejmują:
Wybór materiału
Siła wału
Dokładność blokowania
Odporność na zużycie
Dokładność operacji
Urządzenie musi prawidłowo wykrywać pozycje przełączników.
Słaba dokładność pozycjonowania może powodować:
Niekompletne zamknięcie
Fałszywe zezwolenie na operację
Zakłócenia mechaniczne
Żywotność usługi
Rozdzielnica może pracować przez wiele lat, dlatego elementy blokujące wymagają dobrej trwałości.
Rozważania projektowe obejmują:
Odporność na korozję
Wymagania dotyczące smarowania
Częstotliwość robocza
Warunki środowiskowe
Różne komponenty mogą wykorzystywać różne materiały w zależności od ich funkcji.
|
Część |
Wspólne materiały |
|
Blokowanie płytek |
Stal nierdzewna, stal ocynkowana |
|
Wały |
Stal hartowana |
|
Sprężyny |
Stal sprężynowa |
|
Części obudowy |
Stopy stali lub tworzywa konstrukcyjne |
Wybór materiału wpływa na:
Wytrzymałość mechaniczna
Odporność na korozję
Długoterminowa niezawodność
Chociaż systemy blokujące zaprojektowano z myślą o długiej żywotności, nadal konieczne są regularne przeglądy.
Zalecane kontrole obejmują:
Sprawdź ruch mechaniczny
Upewnij się, że:
Wałki chodzą płynnie
Zamki zatrzaskują się prawidłowo
Żadna część nie jest zablokowana
Sprawdź części eksploatacyjne
Zwróć uwagę na:
Sprężyny
Kołki
Ruchome stawy
Utrzymuj komponenty w czystości
Kurz i zanieczyszczenia mogą wpływać na ruch mechaniczny, szczególnie w środowiskach zewnętrznych lub przemysłowych.
Urządzenie blokujące mechanizm napędowy wyłącznika uziemiającego może nie być widoczną częścią sprzętu elektrycznego, ale jest niezbędnym elementem bezpieczeństwa w nowoczesnych systemach rozdzielnic.
Kontrolując powiązania między uziemnikami, wyłącznikami automatycznymi i mechanizmami dostępu, pomaga zapobiegać niebezpiecznym operacjom, chronić zasoby elektryczne i poprawiać bezpieczeństwo konserwacji.
-
