Cylinder dwuprętowy serii TN

Cylinder z podwójnym wałem serii TN | Kompaktowy, niedrogi siłownik pneumatyczny z podwójnym tłoczyskiem

Marka: SOLH firmy Richge Technology

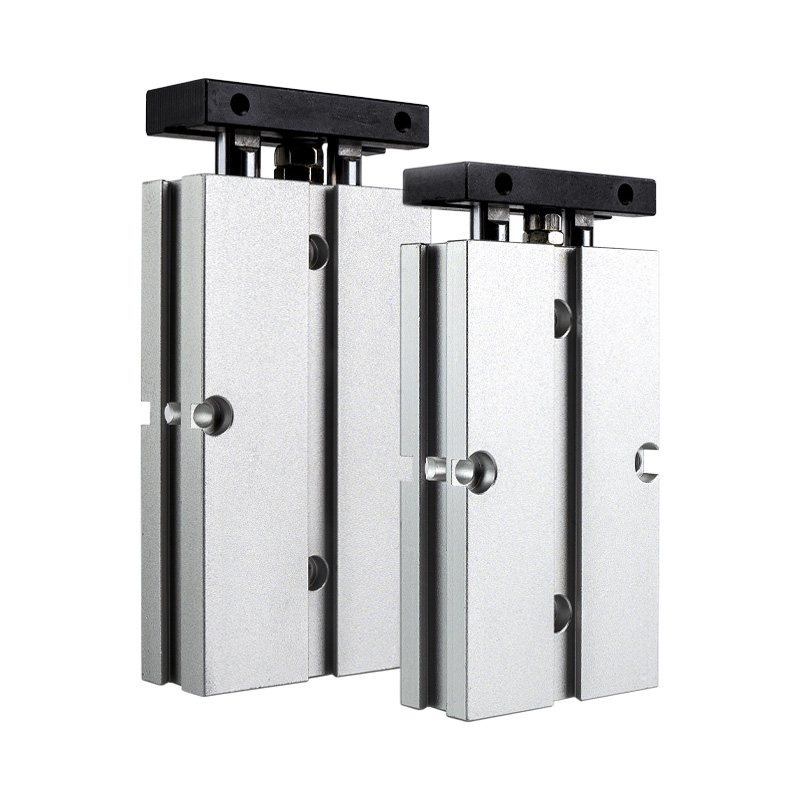

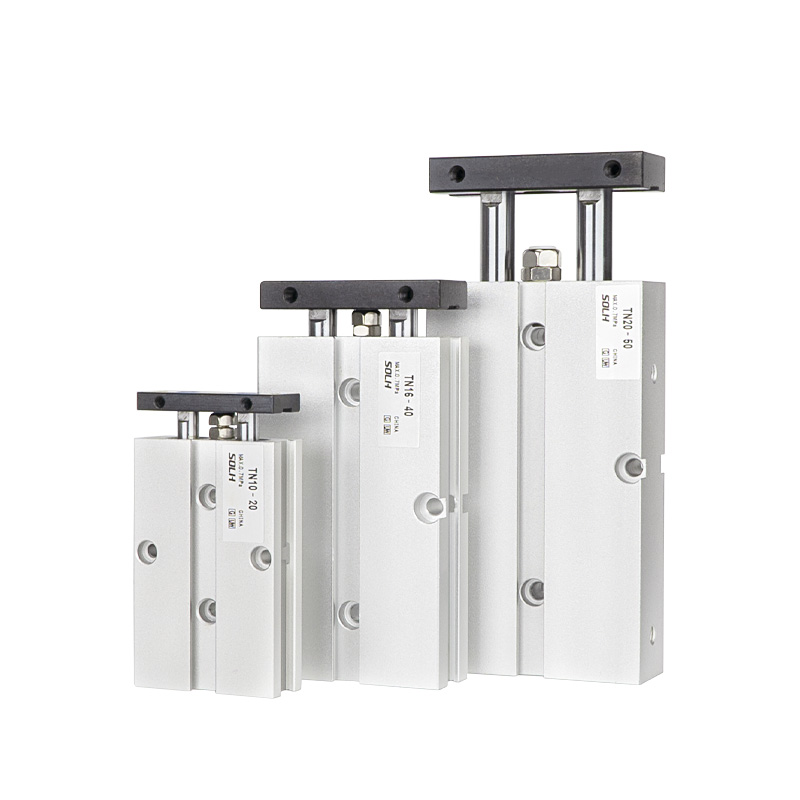

Przegląd produktu i struktura podstawowa

     Seria SOLH TN to ekonomiczne, kompaktowe cylindry z podwójnym wałem, charakteryzujące się jednotłokową konstrukcją dwuprętową i prowadzeniem na łożyskach ślizgowych. Zaprojektowany z myślą o instalacji oszczędzającej miejsce i wszechstronnym montażu, jest wyposażony w standardowe wbudowane pierścienie magnetyczne i regulowany bufor skoku. Dzięki dokładności zabezpieczenia przed obrotem ± 0,2° i doskonałym właściwościom przeciwugięciowym cylinder TN jest szeroko stosowany w scenariuszach automatyzacji małych obciążeń, w tym w precyzyjnym pozycjonowaniu, prasowaniu przedmiotu obrabianego, blokowaniu materiału i przenoszeniu liniowym, zapewniając wyjątkową uniwersalność i korzyści kosztowe w przypadku standardowych stacji zautomatyzowanych.

1. Podstawowe zalety strukturalne

• Stabilna praca synchroniczna z dwoma prętami: Przyjmuje konfigurację z pojedynczym tłokiem i podwójnym równoległym twardym chromowanym prętem z wydłużoną tuleją przesuwną. Synchroniczna konstrukcja z dwoma prętami skutecznie przeciwdziała skręcaniu i kołysaniu, zapewniając niezawodne działanie przeciwugięciowe z tolerancją obrotu ± 0,2° w zadaniach prowadzenia przy małych obciążeniach.

• Regulowany bufor i dostrajanie skoku: Wyposażony w przednią regulowaną gumową podkładkę antykolizyjną zapewniającą precyzyjną regulację skoku i miękkie buforowanie; w połączeniu ze stałym tylnym zderzakiem, aby zmniejszyć wpływ i hałas podczas pracy, zapewniając stabilny ruch posuwisto-zwrotny.

• Oszczędzający miejsce montaż z 3 stron: Wbudowana konstrukcja korpusu umożliwia elastyczną instalację od dołu, od góry i z boku. Zarezerwowane rowki boczne umożliwiają bezpośredni montaż przełącznika magnetycznego bez dodatkowych wsporników, maksymalizując wykorzystanie przestrzeni sprzętowej.

• Standardowa konfiguracja magnetyczna: Wbudowany pierścień magnetyczny (sufiks S) jest standardowym wyposażeniem wszystkich modeli serii TN (nie jest dostępna wersja niemagnetyczna), umożliwiając wygodne wykrywanie pozycji skoku w uniwersalnych zautomatyzowanych zastosowaniach.

2. Podstawowe zróżnicowanie produktów (kluczowe odniesienie do wyboru)

• Seria TN vs TR: TN przyjmuje standard korporacyjny o bardziej kompaktowych rozmiarach, niższym koszcie i braku opcji otworu φ6; TR jest zgodny ze standardem przemysłowym JIS, zapewniając wyższą sztywność, odporność na duże obciążenia i pełne rozmiary otworów, w tym φ6.

• Seria TN vs CXS / CXSJ: TN ma konstrukcję jednotłokową i standardową moc pojedynczego ciągu, jest tańsza i zajmuje mało miejsca; W CXS i CXSJ zastosowano konstrukcję dwutłokową z podwójną mocą wyjściową i doskonałą wydajnością przy dużych prędkościach, odpowiednią do scenariuszy wymagających dużych obciążeń i dużej precyzji.

Klasyfikacja podserii rdzenia (typ pręta)

Seria TN obejmuje dwa główne typy prętów, aby spełnić wymagania dotyczące ruchu z jednym końcem i dwustronnego ruchu przelotowego dla różnych stacji automatyki przy lekkich obciążeniach.

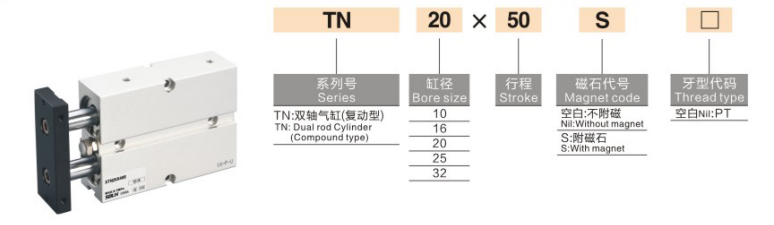

Kompletne zasady nazewnictwa modeli

Przykład modelu: TN20×50S

1. Definicja kodu nazewnictwa

1. Kod serii: TN (pręt jednokońcowy) / TNW (pręt podwójny przelotowy)

2. Rozmiar otworu: 10 / 16 / 20 / 25 / 32mm (otwór φ6 niedostępny, inny niż w serii TR)

3. Standardowy skok: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (maks. skok: 200mm)

4. Konfiguracja pierścienia magnetycznego: S (standardowo wbudowany pierścień magnetyczny, konfiguracja obowiązkowa, brak wersji niemagnetycznej)

5. Typ gwintu: Domyślny gwint PT (Rc); opcjonalny gwint G (przyrostek G) / gwint NPT (przyrostek T)

6. Przełącznik magnetyczny: Opcjonalne modele CS1-J, CS1-G, D-M9B i inne, instalowane bezpośrednio w bocznych rowkach zarezerwowanych

Ogólne standardowe parametry techniczne

(Standardowe warunki testowe: normalna temperatura 20 ℃, suche powietrze)

• Tryb pracy: Napęd jednotłokowy dwustronnego działania

• Zakres ciśnienia roboczego: 0,15 ~ 1,0 MPa

• Dowód ciśnienia: 1,5 MPa

• Temperatura otoczenia: -20℃~70℃ (środowisko wolne od lodu)

• Prędkość robocza: 30 ~ 500 mm/s

• Dokładność przeciwdziałania obrotowi: ±0,2° (stabilna precyzja prowadzenia przy lekkim obciążeniu)

• Tryb buforowy: Przednia regulowana gumowa nakładka antykolizyjna + tylny stały gumowy zderzak (bez opcji bufora powietrza)

• Rozmiar przyłącza rurociągu

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Metoda montażu: Wbudowany montaż korpusu + montaż z trzech stron (dół / góra / bok), konstrukcja zajmująca mało miejsca

Teoretyczne dane dotyczące ciągu i naprężenia (@0,5 MPa, jednostka: N)

Konstrukcja jednotłokowa ze standardową mocą pojedynczego ciągu, opłacalna w przypadku konwencjonalnych scenariuszy z niewielkim obciążeniem

Szybki przewodnik wyboru

1. Wybór budżetu i przestrzeni: Wybierz serię TN, aby uzyskać wyjątkowo kompaktową przestrzeń i niskie wymagania dotyczące małych obciążeń; wybierz serię TR dla wymagań normy JIS, pracy przy dużych obciążeniach i wymagań dotyczących średnicy otworu φ6.

2. Wybór ciągu i wydajności: Zastosowanie cylindrów dwutłokowych CXS/CXSJ w celu uzyskania podwójnej mocy ciągu i scenariuszy wymagających szybkiego podnoszenia i umieszczania; wybierz cylindry jednotłokowe TN/TR, jeśli standardowy pojedynczy ciąg spełnia wymagania robocze.

3. Wybór rodzaju pręta: Wybierz standardowy pręt jednostronny TN do konwencjonalnej pracy w jednym kierunku; wybierz pręt przelotowy TNW do montażu dwustronnego i dwukierunkowego ruchu synchronicznego.

4. Uwaga dotycząca konfiguracji magnetycznej: Wszystkie cylindry serii TN są standardowo wyposażone w pierścień magnetyczny S (konfiguracja obowiązkowa), nie jest wymagany żaden dodatkowy wybór.
