Poproś dowolnego inżyniera elektryka, aby wymienił najbardziej krytyczną część zespołu rozdzielnicy niskiego napięcia, a odpowiedzią będzie prawdopodobnie wyłącznik automatyczny. A może wyłącznik. Może system szyn zbiorczych. Rzadko kto wspomina o dodatkach. Jednak doświadczone zespoły konserwacyjne znają inną rzeczywistość: rozdzielnica częściej ulega awariom na styku pomocniczym, listwie zaciskowej, mechanizmie blokującym lub lampce sygnalizacyjnej niż na głównym torze zasilania. Wyłącznik może być sercem rozdzielnicy, ale akcesoria to układ nerwowy.

Richge'arozumie to rozróżnienie. Jako producent skupiony naakcesoria do rozdzielnic niskiego napięciafirma produkuje komponenty umożliwiające monitorowanie, ochronę i sterowanie urządzeniami podstawowymi — wyłącznikami, rozłącznikami, szynami zbiorczymi, bezpiecznikami i urządzeniami pomiarowymi — a wszystko to umieszczone w solidnych metalowych obudowach. Działające przy napięciu do 1000 woltów, akcesoria te służą przemysłowym zakładom produkcyjnym, budynkom komercyjnym, instalacjom energii odnawialnej i projektom infrastrukturalnym, w tym portom lotniczym, kolejom i zakładom uzdatniania wody.Zanim jednak przyjrzymy się inżynierii specyficznej dla akcesoriów, należy odpowiedzieć na jedno pytanie: dlaczego komponenty drugorzędne często mają większe znaczenie niż te podstawowe?

Ukryte punkty awarii w rozdzielnicach niskiego napięcia

Statistical analysis of electrical distribution failures reveals a consistent pattern. Główne elementy zasilania — styki wyłącznika, złącza szyn zbiorczych i ostrza odłączające — ulegają awariom w przewidywalnych odstępach czasu na podstawie cykli obciążenia i narażenia środowiskowego. Awarie te można przewidzieć i zaplanować.

Akcesoria zawodzą w nieprzewidywalny sposób. Styk pomocniczy, który przedwcześnie się utlenia, powoduje utratę sprzężenia zwrotnego w obwodzie sterującym, zatrzymując proces, mimo że główna ścieżka zasilania pozostaje nienaruszona. Listwa zaciskowa, która rozluźnia się pod wpływem cykli termicznych, tworzy przerywane połączenia, które zmuszają zespoły konserwacyjne do ścigania duchów. Blokada mechaniczna, która blokuje, uniemożliwia zamknięcie wyłącznika, wyłączając cały podajnik.

Te akcesoria do rozdzielnic niskiego napięcia nie są opcjonalnymi ozdobami. Są to elementy funkcjonalne. Bez odpowiednich akcesoriów nie można monitorować, kontrolować ani koordynować głównych komponentów.

Co właściwie robią akcesoria do rozdzielnic niskiego napięcia

Określenie „akcesoria” nie docenia ich znaczenia. Bardziej dokładnym opisem byłoby „systemy wsparcia”. W typowym zestawie rozdzielnicy niskiego napięcia akcesoria wykonują pięć odrębnych kategorii prac.

Monitorowanie i wskazanie

Operatorzy muszą znać stan każdego obwodu bez otwierania drzwi i zdejmowania pokryw. Akcesoria w tej kategorii obejmują:

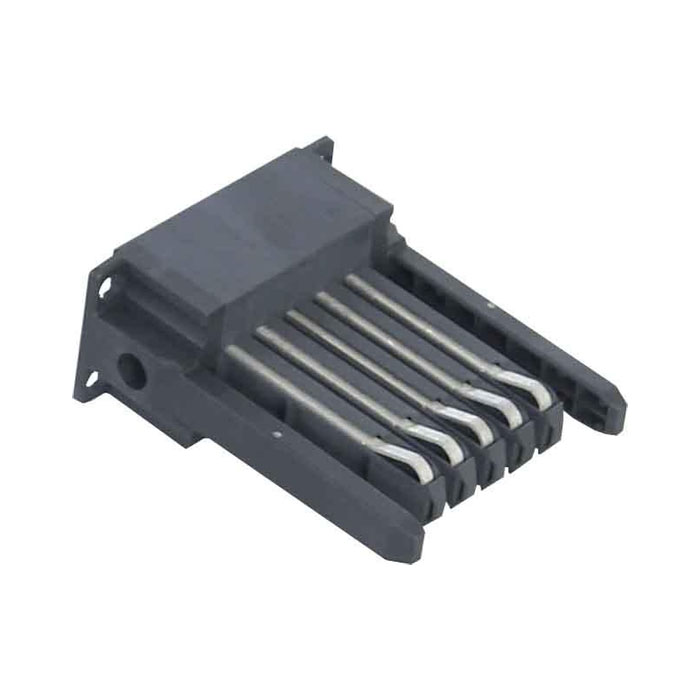

• Styki pomocnicze podążające za położeniem styków głównego wyłącznika — otwarte lub zamknięte, wyzwolone lub zresetowane
• Lampki sygnalizacyjne pokazujące obecność zasilania, stan wyłącznika lub stany alarmowe
• Mierniki i przetworniki mierzące napięcie, prąd, moc i częstotliwość
• Moduły komunikacyjne przesyłające dane o stanie do systemów zarządzania budynkiem lub systemów nadzoru i gromadzenia danych

Bez tych akcesoriów do rozdzielnic niskiego napięcia operator nie ma wglądu w system dystrybucyjny. Rozdzielnica staje się czarną skrzynką.

Sterowanie i blokowanie

Wiele źródeł zasilających tę samą magistralę wymaga koordynacji, aby zapobiec sprzężeniu zwrotnemu lub pracy równoległej. Akcesoria umożliwiające sterowanie obejmują:

• Wyzwalacze wzrostowe otwierające wyłącznik zdalnie z panelu sterowania lub obwodu zatrzymania awaryjnego
• Wyzwalacze podnapięciowe wyzwalają wyłącznik, gdy napięcie zasilania spadnie poniżej progu
• Blokady kluczowe, które mechanicznie zapobiegają kolidującym operacjom — na przykład uniemożliwiają zamknięcie wyłącznika generatora, gdy wyłącznik sieciowy jest zamknięty
• Operatorzy silników, którzy otwierają lub zamykają wyłączniki pod kontrolą silnika, a nie ręcznie

Teakcesoria do rozdzielnic niskiego napięciaprzekształcić urządzenie obsługiwane ręcznie w zintegrowany system ochrony i sterowania.

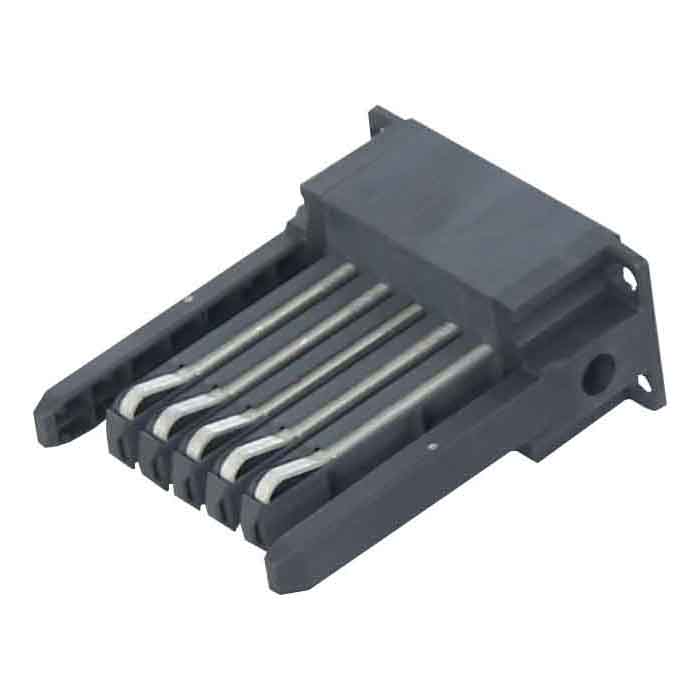

Połączenie i zakończenie

Zasilanie nie może przepływać przez komponenty, które nie są prawidłowo podłączone. Akcesoria do zakończeń obejmują:

• Listwy zaciskowe do okablowania sterującego, przystosowane do identyfikacji i dostępu
• Końcówki kablowe i złącza dopasowane do określonych typów przewodów i wartości znamionowych prądu
• Połączenia i złącza szyn zbiorczych zaprojektowane z myślą o rozszerzalności cieplnej bez luzowania

Nieodpowiednie wyposażenie rozdzielnicy niskiego napięcia w punktach przyłączenia generuje ciepło, które przyspiesza starzenie się izolacji i ostatecznie powoduje awarię.

Wsparcie mechaniczne i pozycjonowanie

Komponenty muszą pozostać tam, gdzie zostały umieszczone. Akcesoria mechaniczne obejmują:

• Wsporniki i szyny montażowe do wyłączników i innych urządzeń
• Blokady drzwi uniemożliwiające otwarcie, gdy wyłącznik jest włączony
• Obsługuj mechanizmy i połączenia, które przenoszą ruch operatora na mechanizmy kruszarki

Te akcesoria do rozdzielnic niskiego napięcia wydają się elementarne, dopóki nie ulegną awarii – w tym momencie cały zespół staje się niebezpieczny lub nie nadaje się do użytku.

Ochrona Środowiska

Rozdzielnice instalowane w środowiskach zapylonych, wilgotnych lub korozyjnych wymagają akcesoriów uszczelniających i filtrujących:

• Uszczelki i uszczelki do drzwi obudów
• Filtry do otworów wentylacyjnych
• Grzejniki pomieszczeń zapobiegające kondensacji
• Wskaźniki wilgotności

Koszt tego typu akcesoriów do rozdzielnic niskiego napięcia jest minimalny w stosunku do kosztów uszkodzeń spowodowanych korozją.

Funkcje bezpieczeństwa wbudowane w projekt akcesoriów

Nowoczesna rozdzielnica niskiego napięcia zawiera funkcje bezpieczeństwa, które opierają się na akcesoriach. To nie są dodatki; są one integralną częścią zgodności z przepisami i ochrony personelu.

Ochrona przed łukiem elektrycznymwymaga, aby obudowa rozdzielnicy zawierała energię łuku lub ją przekierowywała. Zamki drzwi, okienka i panele nadmiarowe ciśnienia – wszystkie akcesoria – decydują o tym, czy wyładowanie łukowe spowoduje obrażenia operatora, czy też pozostanie ograniczone.

Zabezpieczenie przed przeciążeniemwymaga, aby wyzwalacz w wyłączniku odbierał dokładne sygnały prądowe. Przekładniki prądowe i przekładniki napięciowe są akcesoriami, jednak od ich dokładności zależy, czy wyłącznik zadziała przy zamierzonym poziomie przeciążenia, czy też doprowadzi do uszkodzenia sprzętu.

Przerwanie zwarciawymaga szybkiego i całkowitego otwarcia styków wyłącznika. Mechanizm napędowy, obejmujący sprężyny, połączenia i zatrzaski, jest systemem akcesoriów. Od jego stanu zależy, czy wyłącznik usunie zwarcie, czy eksploduje.

Z tych powodów określanie wyposażenia rozdzielnic niskiego napięcia na tym samym poziomie jakości co główne komponenty nie jest inżynierią konserwatywną. Jest to standardowa praktyka.

Modułowość i elastyczność: zalety oparte na akcesoriach

Jedną z najczęściej wymienianych zalet rozdzielnic niskiego napięcia jest modułowość. Ta modułowość istnieje, ponieważ akcesoria są zaprojektowane tak, aby można je było dodawać, usuwać lub wymieniać bez zakłócania głównej szyny zasilającej.

Zakład, który dodaje nową linię produkcyjną, może dodać dodatkowy wyłącznik zasilający do istniejącej rozdzielnicy. Proces wymaga wsporników montażowych (akcesoria), zaczepów szyn zbiorczych (akcesoria), listew zaciskowych okablowania sterującego (akcesoria) i klamek drzwi (akcesoria). Główna szyna zbiorcza i istniejące wyłączniki pozostają nienaruszone.

Podobnie, przejście z obsługi ręcznej do zdalnej wymaga dodania napędu silnikowego (akcesoria) i modułu komunikacyjnego (akcesoria). Sam młot – kosztowny główny element – ​​pozostaje na swoim miejscu.

Ta elastyczność nie jest przypadkowa. Akcesoria do rozdzielnic niskiego napięcia są zaprojektowane zgodnie ze standardowymi wymiarami i interfejsami, co umożliwia łączenie i dopasowywanie konfiguracji. Asortyment produktów Richge obsługuje taką modułowość w wielu obudowach.

Zarządzanie energią poprzez integrację akcesoriów

Efektywność energetyczna rozdzielnic niskiego napięcia zależy wyłącznie od akcesoriów. Główny wyłącznik automatyczny przenosi prąd, ale go nie mierzy ani nie zarządza nim. Zarządzanie energią odbywa się poprzez urządzenia dodatkowe:

• Mierniki mocy, które próbkują przebiegi napięcia i prądu w celu obliczenia mocy rzeczywistej, mocy biernej, współczynnika mocy i zniekształceń harmonicznych
• Przekładniki prądowe obniżające prąd pierwotny do poziomu bezpiecznego dla wejść miernika
• Bramy komunikacyjne, które agregują dane z wielu zasilaczy i przesyłają je do oprogramowania zarządzającego energią
• Cewki styczników i przekaźniki sterujące umożliwiające odciążanie w okresach szczytowego zapotrzebowania

Bez tych akcesoriów do rozdzielnic niskiego napięcia obiekt nie może wdrożyć odpowiedzi na zapotrzebowanie, nie może śledzić zużycia energii według linii technologicznej i nie może zweryfikować oszczędności wynikających z projektów zwiększających efektywność.

Twierdzenie, że nowoczesna rozdzielnica niskiego napięcia „pomaga zoptymalizować zużycie energii i obniżyć koszty eksploatacji” jest prawdziwe – ale tylko wtedy, gdy w pakiecie akcesoriów znajdują się niezbędne urządzenia monitorujące i sterujące.

Środowiska aplikacji i wybór akcesoriów

Różne zastosowania nakładają różne wymagania na akcesoria rozdzielnic niskiego napięcia. Gotowe rozwiązania nie sprawdzają się w każdym przypadku.

Przemysłowe zakłady produkcyjneodczuwać wibracje pochodzące od pobliskich maszyn. Akcesoria stosowane w tym środowisku wymagają odpornych na wibracje listew zaciskowych, elementów blokujących i elastycznych połączeń magistrali, które pochłaniają ruch bez luzowania.

Budynki komercyjnew tym szpitale i centra danych wymagają wysokiej dostępności. Akcesoria muszą obejmować nadmiarowe styki monitorujące, elementy obejściowe i wskaźniki pokazujące bieżące potrzeby konserwacyjne, zanim wystąpi awaria.

Instalacje OZEw obliczu dużych wahań temperatury i ekspozycji na promieniowanie UV w przypadku obudów zewnętrznych. Akcesoria wymagają rozszerzonych temperatur znamionowych, materiałów odpornych na promieniowanie UV i uszczelnienia przed wnikaniem kurzu i wilgoci.

Projekty infrastrukturalnetakie jak lotniska i stacje uzdatniania wody mają wymagania dotyczące długiego okresu użytkowania. Akcesoria muszą być dostępne przez dziesięciolecia cykli wymiany, a producent musi zapewnić długoterminowe wsparcie.

Pozycja Richge jako dostawcy akcesoriów do rozdzielnic niskiego napięcia obsługującego te różnorodne zastosowania oznacza, że ​​asortyment produktów jest wystarczająco szeroki, aby sprostać specyficznym wymaganiom każdego środowiska.
