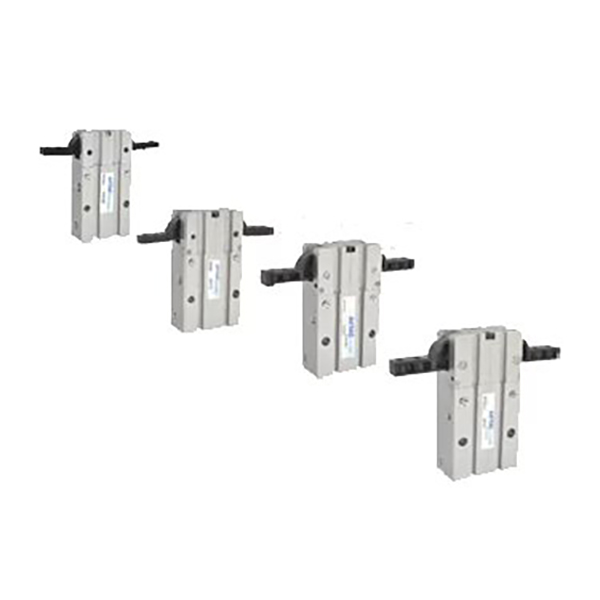

Chwytak pneumatyczny z szerokim otwarciem i kątem 180° z serii HFR

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Seria SOLH HFR to 2-szczękowe chwytaki pneumatyczne napędzane przegubem obrotowym i szeroko otwierające się w zakresie 180°. Mocne strony rdzenia: pełne rozwarcie szczęk o 180° dla maksymalnego prześwitu, doskonała zdolność unikania mechanicznego, trzy uniwersalne powierzchnie montażowe, zintegrowana konstrukcja pyłoszczelna i wstępnie zainstalowany magnes trwały. Jest to główny wybór siłownika do stanowisk o lekkim obciążeniu, wymagających dużego prześwitu w celu wyeliminowania zakłóceń podczas podnoszenia i umieszczania oraz chwytania przedmiotu obrabianego w szerokim zakresie.

Struktura podstawowa i funkcje robocze

     -- Zasada działania: Tłok popycha zespół łącznika obrotowego, aby napędzać dwie szczęki w celu uzyskania ruchu obrotowego. Kąt wychylenia pojedynczej szczęki sięga 90°, szczęki tworzą linię prostą po całkowitym otwarciu, aby zmaksymalizować przestrzeń do unikania.

     -- Charakterystyka działania: Standardowo podwójne działanie; dopływ powietrza do zaciskania, powietrze zwrotne do otwierania. Maksymalny kąt otwarcia 180°±2°, kąt zamknięcia -2°~-5° dla stabilnego pozycjonowania.

     -- Ochrona przed kurzem i zużyciem: zoptymalizowana konstrukcja odporna na kurz w części szczękowej do pracy w zapylonych środowiskach. Metalowe płytki oddzielające izolują powierzchnie cierne, aby zmniejszyć ścieranie i wydłużyć żywotność.

     --Elastyczny montaż: trzy powierzchnie montażowe (bok/dół/tył). Umiejscowienie otworów na kołki w dolnej podstawie poprawia dokładność montażu i powtarzalność pozycjonowania.

     -- Kompatybilność czujnika: Magnes trwały przystosowany do wszystkich specyfikacji. Okrągłe rowki czujnikowe na ścianach bocznych umożliwiają bezpośredni montaż przełączników magnetycznych CMSH/DMSH(S) bez dodatkowych wsporników.

Kompletna reguła kodowania modelu

   1. Przykład modelu: HFR20N + 2CMSH

   2. Przykłady standardowych zamówień

     -- HFR16: Otwór 16, podstawowy model dwustronnego działania, bez przełącznika magnetycznego

     -- HFR25N: Otwór 25, wersja do montażu przez otwór

     -- HFR32+2CMSH: Otwór 32, wyposażony w dwa przełączniki magnetyczne CMSH

Dane techniczne uniwersalnego rdzenia (podwójnego działania @ 0,5 MPa)

Podstawowe przewagi konkurencyjne

   1. Bardzo szerokie otwarcie 180° w celu całkowitego uniknięcia uszkodzeń mechanicznych

     -- Szczęki ustawiają się w linii prostej przy pełnym skoku, zapewniając maksymalny prześwit w celu rozwiązania problemów z kolizją przedmiotu obrabianego, idealne do pobierania komponentów z głębokich wgłębień i wąskich otworów.

   2. Lekka, wydajna konstrukcja połączenia obrotowego

     - Uproszczona konstrukcja układu zawieszenia zmniejsza masę korpusu o 15% w porównaniu z równoważnymi chwytakami równoległymi, szybka reakcja odpowiednia dla cykli małego obciążenia o wysokiej częstotliwości.

   3. Odporny na kurz i zużycie w trudnych warunkach warsztatowych

     -- Specjalne uszczelnienie szczęk zapobiega przedostawaniu się zanieczyszczeń; przeciwcierne separatory metali zapewniają trwałość cyklu ≥5 milionów razy.

   4. Montaż z trzech stron plus kołki ustalające ułatwiające uruchomienie

     -- Otwory montażowe o wielu orientacjach wraz z dolnymi kołkami ustalającymi umożliwiają szybkie centrowanie i powtarzalne pozycjonowanie w przypadku złożonego układu narzędzi.

   5. Wbudowany magnes, gotowy do montażu czujnika

     -- Standardowo zintegrowany magnes trwały i dedykowane rowki ślizgowe eliminują dodatkowe elementy montażowe, oszczędzając koszty komponentów i czas montażu.

Formy montażowe i typowe zastosowania przemysłowe

   1. Opcje montażu

   -- Mocowanie boczne: Poziomy chwytak z szerokim otwarciem do przenoszenia detali o dużych rozmiarach na liniach montażowych

   -- Montaż od dołu: podnoszenie w pionie i ruch unikający w przypadku formowania z głębokich wgłębień i pobierania pojemników

   -- Montaż z tyłu: Chwytanie w prześwicie bocznym w przypadku stanowisk o ograniczonej przestrzeni, narażonych na zakłócenia mechaniczne

   2. Typowe scenariusze zastosowań

     -- 3C i elektronika: Chwytające mobilne ramy środkowe, komory na baterie i duże plastikowe obudowy

     -- Komponenty samochodowe: Transfer korpusów lamp, paneli wewnętrznych i dużych części gumowych

     -- Pakowanie i logistyka: Unikanie kompletacji dużych kartonów, palet i materiałów w workach

     -- Automatyka ogólna: stanowiska załadunku/rozładunku, obrotu i montażu wymagające prześwitu 180°

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu w oparciu o masę przedmiotu obrabianego i moment obrotowy

     -- 10 ≤0,5 kg; 16 = 0,5 ~ 1 kg; 20 = 1 ~ 2 kg; 25 = 2 ~ 3 kg; 32 = 3 ~ 5 kg. Rezerwa ≥30% marginesu bezpieczeństwa.

   2. Potwierdzenie ruchu obrotowego

     -- Wybierz HFR, jeśli wymagane jest uniknięcie pełnego prześwitu 180°; wybierz MHW2, jeśli tylko mocowanie szerokokątne bez poważnych zakłóceń.

   3. Dopasowanie konfiguracji

     -- Sterowanie blokadą PLC: Zainstaluj dwa przełączniki CMSH, aby monitorować stan całkowitego otwarcia i zamknięcia.

     -- Wymagania montażowe: Wersja standardowa z kołkami ustalającymi do pozycjonowania dolnego; wybierz przyrostek N dla montażu przez otwór przelotowy.

Podsumowanie w jednym zdaniu

     Chwytak pneumatyczny SOLH HFR z obrotem i szerokim otwarciem 180° wykorzystuje mechanizm wahadłowy z pełnym prześwitem szczęk 180°, mocowaniem z trzech stron, konstrukcją pyłoszczelną i wbudowanym magnesem; preferowany siłownik o lekkim obciążeniu do zautomatyzowanych operacji pick-and-place, stacji obrotowych wymagających dużej przestrzeni mechanicznej do unikania w 3C, branży motoryzacyjnej i sprzętu pakującego.
