Ręczny zawór dźwigniowy 5/2 i 5/3 serii 4H | Obsługiwany ręcznie kierunkowy zawór sterujący

Marka: SOLH firmy Richge Technology | Zawór pneumatyczny z dźwignią ręczną 5/2 5/3 do ręcznego debugowania i zatrzymania bezpieczeństwa

1. Przegląd produktu i struktura podstawowa

     Seria SOLH 4H jest standardem AirTACZawór sterujący 5/2 i 5/3 z ręczną dźwignią, znany również jako ręczny zawór suwakowy. Przełącza obwody pneumatyczne wyłącznie za pomocą ręcznej dźwigni, bez elektrycznych lub pneumatycznych sygnałów sterujących. Szeroko stosowany do ręcznego debugowania sprzętu, awaryjnego zatrzymania bezpieczeństwa i sterowania pracą siłownika, posiada precyzyjną konstrukcję szpuli i trwały korpus ze stopu aluminium z podwójnymi trybami pozycjonowania: resetem sprężyny i blokowaniem stalowej kulki. W pełni wymienny z elektrozaworami 4 V i zaworami pneumatycznymi 4 A, jest uniwersalnym elementem do ręcznego sterowania dla standardowych układów pneumatycznych.

  1.1 Definicja standardowego interfejsu 5-portowego

     • Port P: Główny port wlotu sprężonego powietrza

     • Porty robocze A/B: Podwójne porty wyjściowe do podłączenia cylindrów dwustronnego działania w celu sterowania skokami wysuwania i cofania

     • Porty wydechowe R/S: Otwory wylotowe nadmiaru ciśnienia, kompatybilne ze standardową instalacją tłumika w celu redukcji hałasu

     • Tryb jazdy: Prosta ręczna obsługa dźwignią

     • Cecha strukturalna: Precyzyjna szpula, korpus ze stopu aluminium o dużej wytrzymałości, sprężyna resetująca / konstrukcja pozycjonująca z kulką stalową zapewniająca stabilną pracę

2. Ręczny zawór dźwigniowy 5/2 (dwupozycyjny)

  2.1 Typ resetowania ręcznego ze sprężyną (4H210/310/410)

     • Zasada działania: Przełącz dźwignię, aby odwrócić obieg powietrza; dźwignia resetuje się automatycznie pod wpływem siły sprężyny po zwolnieniu rąk.

     • Charakterystyka podstawowa: Natychmiastowy reset ze zwolnieniem ręki, doskonałe działanie zapobiegające nieprawidłowemu działaniu i wysokie bezpieczeństwo operacyjne.

     • Typowy model: 4H210-08 (przyłącze G1/4, 5/2-drogowy zawór ręczny z resetem sprężynowym)

  2.2 Typ ryglowania ręcznego (4H210L/310L)

     • Zasada działania: Wyposażony w samoblokującą konstrukcję dźwigni. Zawór utrzymuje odwrócone położenie po przełączeniu i wymaga ręcznego resetu, aby powrócić.

     • Charakterystyka podstawowa: Stabilne pozycjonowanie i długotrwałe trzymanie pozycji, skutecznie zapobiegające przypadkowemu dotknięciu i nieprawidłowemu działaniu, odpowiednie do długotrwałych warunków pracy.

     • Typowy model: 4H210L-08 (przyłącze G1/4, zawór ręczny z blokadą 5/2-drogową)

3. Ręczny zawór dźwigniowy 5/3 (trzy pozycje)

  Zawory ręczne 5/3-drogowe serii 4H230/330/430 wykorzystują podwójnie stabilną konstrukcję pozycjonowania kulek stalowych z trzema profesjonalnymi funkcjami położenia środkowego, aby spełnić zaawansowane wymagania dotyczące sterowania pneumatycznego.

     • Zamknięty środek (typ C): Całkowicie zamknięty w pozycji środkowej. Realizuje blokowanie cylindra, utrzymywanie ciśnienia i zabezpieczenie przed upadkiem dla stacji podwieszanych i pionowych.Typowy model: 4H230C-08

     • Centrum wydechowe (typ E): Porty robocze A/B komunikują się z portami wylotowymi w pozycji środkowej. System całkowicie uwalnia ciśnienie, umożliwiając swobodne pływanie cylindra, ręczne debugowanie sprzętu i ochronę bezpieczeństwa.Typowy model: 4H230E-08

     • Centrum ciśnieniowe (typ P): Wlot powietrza P komunikuje się z portami A/B w położeniu środkowym, przekształcając cylinder dwustronnego działania w wyjście jednostronnego działania w celu synchronicznego mocowania i kontroli równowagi sił.Typowy model: 4H230P-08

4. Standardowe zasady kodowania modelu i popularne modele

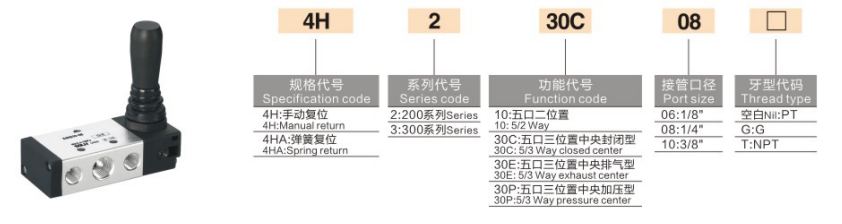

 1. Logika kodowania: 4H [Kod rozmiaru] [Kod funkcji] - [Rozmiar portu]

  2. Powszechne modele głównego nurtu

     • 4H210-08: 5/2-drogowy reset sprężynowy, uniwersalny zawór ręczny z portem G1/4

     • 4H210L-08: 5/2-drogowy, samoblokujący typ długotrwałego utrzymywania pozycji

     • 4H230C-08: 5/3-drożny zamknięty centralny, model utrzymujący i blokujący ciśnienie w cylindrze

     • 4H310-10: 5/2-drogowy reset sprężynowy, ręczny zawór regulacyjny o dużym przepływie G3/8

5. Podstawowe parametry techniczne uniwersalnego rdzenia

6. Podstawowe zalety produktu

     • Czyste ręczne działanie przeciwwybuchowe: Nie są wymagane żadne komponenty elektryczne ani zasilacz, zerowe ryzyko iskrzenia. Idealnie nadaje się do debugowania sprzętu, zatrzymania awaryjnego i sterowania ręcznego w środowiskach łatwopalnych, wybuchowych i zakurzonych.

     • Podwójne tryby pozycjonowania dla pełnych scenariuszy: Typ resetowania sprężynowego zapewniający natychmiastowy reset bezpieczeństwa i zapobieganie nieprawidłowemu działaniu; typ blokowania zapewniający długotrwałe stabilne utrzymywanie pozycji, obejmujący krótkotrwałe i długotrwałe warunki pracy.

     • Wszechstronne trzypozycyjne funkcje środkowe: Wyposażony w trzy środkowe tryby C/E/P umożliwiające blokowanie cylindra i utrzymywanie ciśnienia, zabezpieczenie systemu przed nadmiernym ciśnieniem i synchroniczną kontrolę równowagi mocowania.

     • Elastyczna i uniwersalna instalacja: Obsługuje montaż panelowy i montaż na podstawie przy montażu stałym pod wieloma kątami. Całkowicie uniwersalne i wymienne z elektrycznymi zaworami sterującymi 4V i pneumatycznymi zaworami sterującymi 4A w wymiarach montażowych.

     • Stabilna i trwała praca: Precyzyjne dopasowanie szpuli i konstrukcja pozycjonowania stalowej kulki zapewniają wyraźne wyczucie dłoni, płynne cofanie, niskie tarcie i długą żywotność.

7. Typowe scenariusze zastosowań

     • Ręczne debugowanie, praca impulsowa i kontrola bezpieczeństwa konserwacji cylindrów dwustronnego działania

     • Blokada drzwi bezpieczeństwa i obwody pneumatyczne wyłącznika awaryjnego, sterowanie ręczne dla stref przeciwwybuchowych

     • Ręczne sterowanie cofaniem dla urządzeń nieenergetycznych i zautomatyzowanych linii produkcyjnych

     • Wymiana i debugowanie na miejscu zaworów elektromagnetycznych 4 V i zaworów pneumatycznych 4 A w celu elastycznego przełączania trybów sterowania elektrycznego/pneumatycznego/ręcznego

Podsumowanie w jednym zdaniu

     Seria SOLH 4H to uniwersalny ręczny zawór dźwigniowy 5/2 i 5/3 z podwójnym pozycjonowaniem resetowania/blokowania i trzema środkowymi funkcjami C/E/P. Wyposażony w całkowicie ręczną obsługę bezpieczeństwa i pełną wymienność 4 V/4 A, jest to standardowy zawór obsługiwany ręcznie do ręcznego debugowania układu pneumatycznego i sterowania zatrzymaniem awaryjnym.
