Seria dopasowania

Złącze grodziowe SOLH KQ2E to pneumatyczne złącze jednoprzyciskowe do montażu panelowego, wymienne z SMC KQ2E. Przeznaczone do przewodów pneumatycznych przechodzących przez panele urządzeń, szafy sterownicze i przegrody pomieszczeń czystych. Występuje w trzech wariantach konstrukcyjnych: standardowa przegroda dwururowa, kompaktowa przegroda J mini i przegroda z gwintem żeńskim na rurę. Wyposażony w niklowaną mosiężną nakrętkę zabezpieczającą do bezpiecznego mocowania panelu, niski spadek ciśnienia, obsługuje systemy sprężonego powietrza i próżni, kompatybilny z rurami PU, nylonowymi i PTFE do maszyn automatyki.

SOLH KQ2U i KQ2UD to wieloportowe złącza wtykowe typu Y należące do rodziny złączy pneumatycznych KQ2, bezpośrednie zamienniki SMC KQ2U / KQ2UD. KQ2U to rozdzielacz powietrza typu Y z 1 wejściem i 2 wyjściami, a KQ2UD to kompaktowy dystrybutor powietrza z 1 wejściem i 4 wyjściami. Dostępne w wersji z gwintem zewnętrznym, o równej średnicy i redukcyjnej. Te szybkozłącza, wykonane z korpusu PBT i uszczelnienia NBR, obsługują zarówno systemy sprężonego powietrza, jak i systemy próżniowe. Szeroko stosowany do scentralizowanego zasilania powietrzem do zestawów przyssawek, wielocylindrowych osprzętu automatyki, maszyn 3C i maszyn pakujących.

Seria SOLH KQ2X i KQ2XD to redukcyjne wielokierunkowe rozdzielacze pneumatyczne wciskane, wymienne z SMC KQ2X/KQ2XD. KQ2X to złącze redukcyjne typu Y 1 do 2; KQ2XD to łącznik krzyżowy z 1 wejściem i 4 wyjściami. Zbudowany z korpusu PBT i uszczelek NBR, obsługujący podciśnienie i sprężone powietrze, kompatybilny z nylonowymi rurkami PU i PA. Zaprojektowany do kompaktowych urządzeń automatyki, dystrybucji podciśnienia z wieloma przyssawkami i rurociągów powietrznych zrobotyzowanego efektora końcowego.

Proste złącza wtykowe KQ2N z trzpieniem to złącza pneumatyczne uruchamiane jednym dotknięciem, zaprojektowane jako zamienniki typu drop-in dla serii SMC KQ2N. Wyposażone w gwint zewnętrzny, trzpień o równej średnicy i trzpień redukcyjny, złącza te umożliwiają szybki montaż rur bez użycia narzędzi do rur PU i PA. Nadaje się zarówno do rurociągów sprężonego powietrza, jak i rurociągów próżniowych w urządzeniach automatyki, robotach manipulacyjnych i urządzeniach pneumatycznych. Korpus PBT w połączeniu z niklowanymi mosiężnymi gwintami zapewnia stabilne uszczelnienie w temperaturze roboczej 0 ℃ ~ 60 ℃.

Nasadki wtykowe KQ2C to dedykowane zatyczki rurowe do złączek pneumatycznych typu One-Touch SOLH KQ2, zaprojektowane jako wsuwana alternatywa dla SMC KQ2C. Zatyczki można zakładać bez użycia narzędzi i zamykać w nieużywanych portach wciskanych, zapewniając niezawodne uszczelnienie zarówno w obwodach próżniowym, jak i sprężonym powietrzu. Zbudowane z korpusu PBT i pierścienia uszczelniającego NBR, obejmują rozmiary od Φ2 do Φ16. Szeroko stosowany do uruchamiania sprzętu, zamykania portu zapasowego kolektora i tymczasowej izolacji obwodów w maszynach automatyki, wyspach zaworowych i systemach próżniowych.

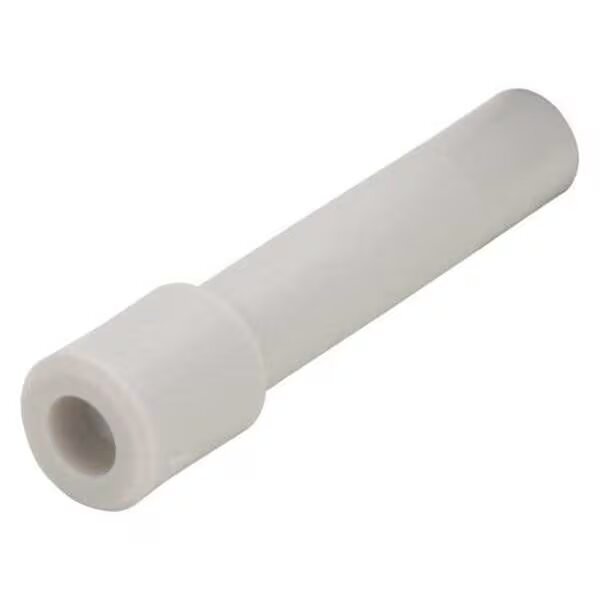

Wtyczka wciskana KQ2P to dedykowana zatyczka do rurek do złączek pneumatycznych typu one-touch SOLH KQ2, wymienna z SMC KQ2P. Wkłada się go bezpośrednio do portów rurki złączki w celu tymczasowego lub stałego uszczelnienia i przeprowadzenia próby ciśnieniowej. Wykonany z korpusu PBT+PP i olejoodpornej uszczelki NBR, pracuje w zakresie -5℃~+60℃ w systemach próżniowych i sprężonego powietrza. W przeciwieństwie do zewnętrznej nasadki ochronnej KQ2C, KQ2P uszczelnia wewnętrzny przepływ powietrza. Kompaktowe i wielokrotnego użytku, powszechnie stosowane do blokowania portów bezczynności w obwodach pneumatycznych automatyki.

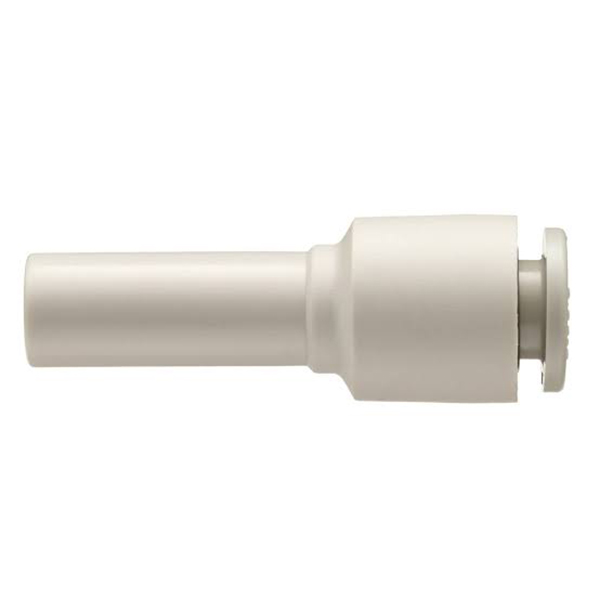

Prosta złączka wtykowa reduktora KQ2R to łącznik rurowy o różnej średnicy serii KQ2, wykonany jako zamiennik typu drop-in dla SMC KQ2R. Na obu końcach znajdują się standardowe porty one-touch umożliwiające podłączenie dwóch rur powietrznych o różnych średnicach zewnętrznych. Gładki, zwężający się kanał wewnętrzny zapewnia niższy spadek ciśnienia w porównaniu z połączeniem oddzielnych złączek. Zbudowany z korpusu PBT, pierścienia zaciskowego ze stali nierdzewnej SUS304 i uszczelki NBR, obsługuje sprężone powietrze i próżnię w zakresie od -5 ℃ do +60 ℃. Wiele rozmiarów obejmuje przejścia rurowe Φ2 ~ Φ16, powszechnie stosowane do modyfikacji obwodów pneumatycznych i konwersji średnicy linii podciśnieniowej w maszynach automatyki.

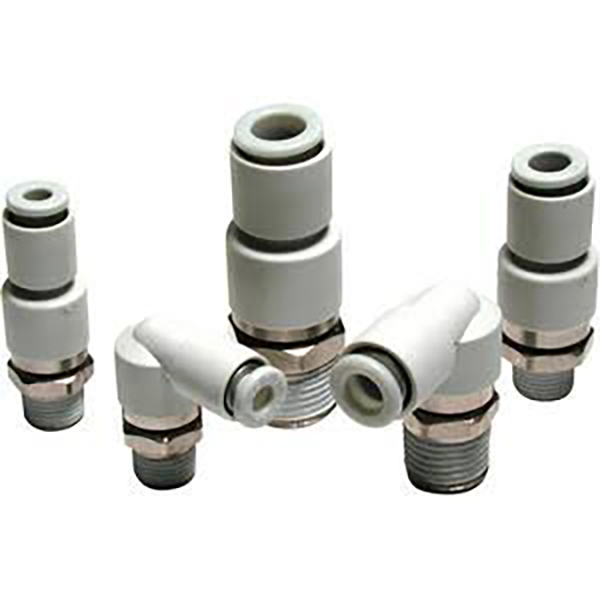

SOLH KS/KX obrotowe złącza wtykowe, pneumatyczne złącze obrotowe o niskim momencie obrotowym do przegubów robotów i stołów obrotowych. Pojedyncze łożysko KS do oscylacji przy niskiej prędkości, podwójne łożysko KX do ciągłego obrotu z dużą prędkością. Konstrukcja bez miedzi, niklowana, kompatybilna z odkurzaczem, konstrukcja zapobiegająca splątaniu. Magazynowane masowo przez firmę Richge Technology, powszechnie stosowane w projektach z zakresu automatyki, branży spożywczej i półprzewodników jako odpowiedniki złączek obrotowych SMC.

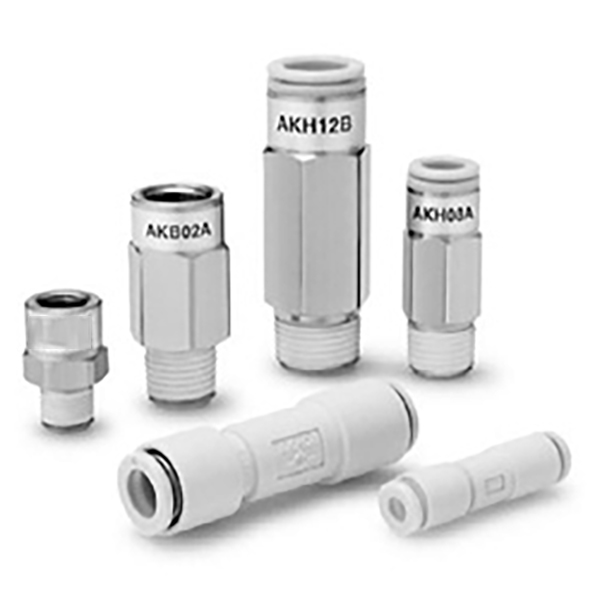

Zawór zwrotny szybkozłączny SOLH AKH / AKB, zintegrowany pneumatyczny zawór jednokierunkowy w połączeniu ze złączem wciskanym. Bardzo niskie ciśnienie pękania wynoszące 5 kPa, zapobiegające przepływowi zwrotnemu podciśnienia i utrzymujące ciśnienie w cylindrze. AKH do podłączenia podwójnej rurki, tuleja gwintowana AKB do ochrony portu. Korpus PBT ze szczękami SUS304, szeroko stosowany w obwodach generatorów podciśnienia. Firma Richge dostarcza zawory zwrotne na magazynie jako niezawodne elementy pneumatycznego zatrzymywania przepływu zwrotnego.
