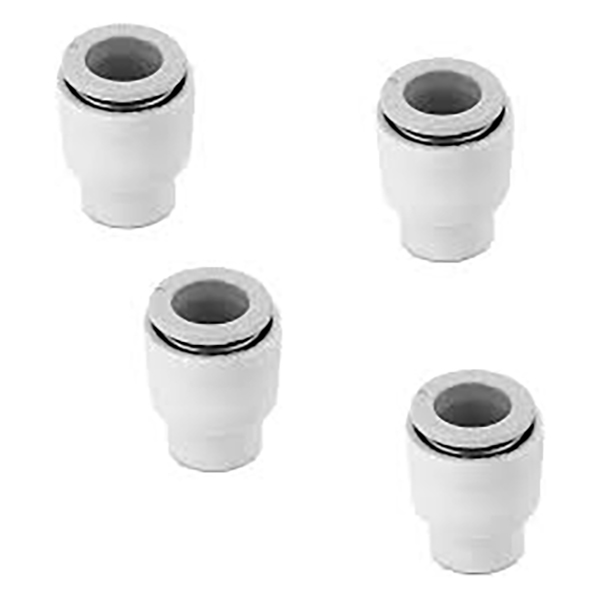

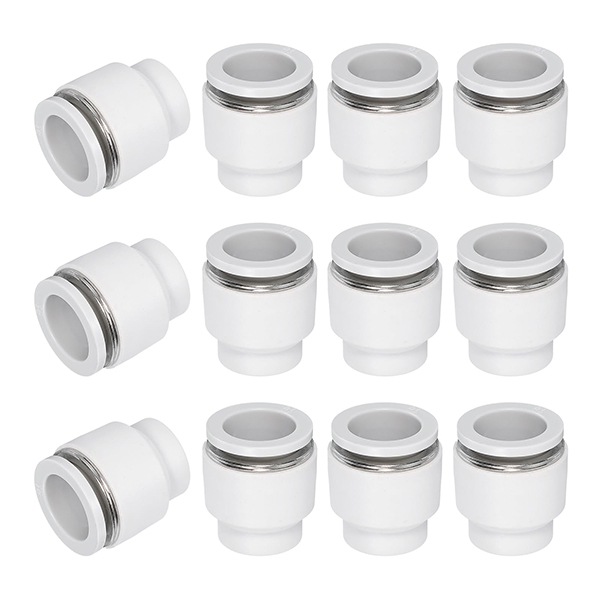

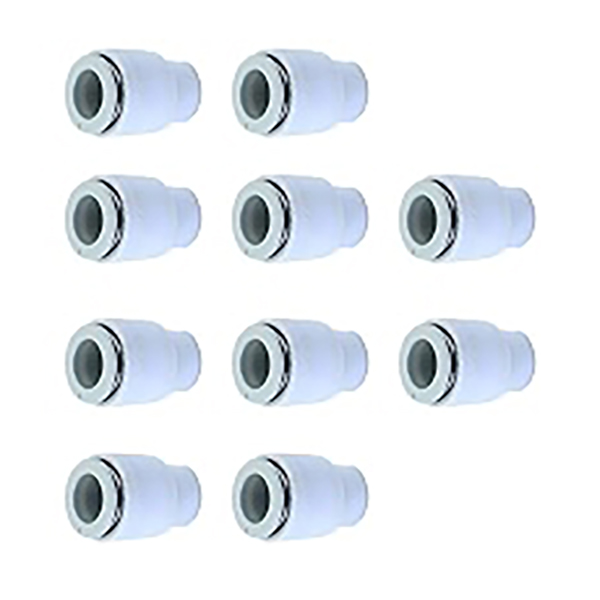

KQ2C Wciskana zaślepka żeńska z tworzywa sztucznego

Nasadka wciskana serii SOLH KQ2C | Pneumatyczna zatyczka rurowa do złączek KQ2 One-Touch

Marka: SOLH firmy Richge Technology | SMC KQ2C Odpowiednik wtyku rurowego wciskanego do złączy serii KQ2

1. Przegląd produktu

     KQ2C to dedykowana zatyczka wtykowa (zatyczka rurowa) pasująca do złączek pneumatycznych serii SOLH KQ2. Jest przeznaczony do tymczasowego uszczelniania nieużywanych wciskanych portów rurki powietrznej w celu szybkiego zamknięcia obwodów powietrza, co jest niezbędnym akcesorium podczas uruchamiania systemu pneumatycznego i konserwacji zarezerwowanego portu.

2. Zasada nazewnictwa kodów modeli

  Format: KQ2C□□
     KQ2: Seria złączek jednoprzyciskowych SMC drugiej generacji
     C: Zatyczka, wciskana zatyczka rurki
     □□: Dopasowana średnica zewnętrzna rury (mm)
  Przykłady:
     KQ2C04: Pasuje do portu wciskanego Φ4 mm
     KQ2C06: Pasuje do portu wciskanego Φ6 mm (najpopularniejszy rozmiar)
     KQ2C08: Pasuje do portu wciskanego Φ8 mm

3. Struktura i podstawowe funkcje

3.1 Projekt konstrukcyjny

      Cylindryczna konstrukcja wciskana z dopasowanym do profilu wężem przewodzącym powietrze, wkładana bezpośrednio do portów obsługiwanych jednym dotknięciem

      Zasada uszczelniania: Po włożeniu należy ścisnąć wewnętrzną uszczelkę NBR wewnątrz złączki, aby uzyskać niezawodne uszczelnienie, bez konieczności stosowania dodatkowych narzędzi

      Konstrukcja zapobiegająca upadkowi: po włożeniu mocno zablokowana przez szczęki ze stali nierdzewnej wewnątrz portu wciskanego. Naciśnij kołnierz zwalniający na złączce, aby łatwo zdjąć zatyczkę.

3.2 Kluczowe zalety

     • Podłącz i graj: Instalacja bez użycia narzędzi, wkładanie bezpośrednio do portu uszczelnienia, szybki montaż i demontaż

     • Pełna kompatybilność: Działa ze wszystkimi portami jednoprzyciskowymi serii KQ2, w tym typami T/L/U/E/UD/UT/VD/VT

     • Niezawodne działanie: Przystosowany do pełnego ciśnienia roboczego systemu, obsługuje podciśnienie do -100 kPa przy zerowym ryzyku wycieku

     • Kompaktowy rozmiar: Oszczędza miejsce instalacji, idealne do szaf sterowniczych i ciasnych wewnętrznych przestrzeni maszyn

     • Trwały materiał: Korpus z tworzywa sztucznego PBT + pierścień uszczelniający NBR, odporny na uderzenia i korozję, zapewniający długą żywotność

4. Lista modeli standardowych

5. Ogólne Dane Techniczne

6. Scenariusze zastosowań

     • Uszczelnienie zarezerwowanego portu podczas uruchamiania: Uszczelnij nieużywane porty wtykowe podczas uruchamiania maszyny, aby zapobiec wyciekom powietrza; podłączyć rurkę po zakończeniu testu

     • Zapasowe zamknięcie portu: Uszczelnij zapasowe porty na wyspach zaworowych i złączkach kolektora (KQ2UD/KQ2UT), aby zablokować kurz i przypadkowy wyciek powietrza

     • Tymczasowo wyłączone uszczelnienie obwodu: Uszczelnij porty tymczasowo dezaktywowanych obwodów cylindrów podczas konserwacji sprzętu, nie wpływając na inne obwody robocze

     • Zabezpieczenie przed wyciekami w obwodzie próżniowym: Uszczelnij nieużywane porty przyssawek w sprzęcie próżniowym, aby utrzymać stabilny poziom próżni

7. Uwagi dotyczące użytkowania

     •Kontrola kompatybilności: Wybierz nasadkę ściśle dopasowaną do rozmiaru portu. Port Φ6 akceptuje tylko KQ2C06; niedopasowany rozmiar powoduje awarię uszczelnienia lub nieudane włożenie.

     •Pełne wprowadzenie: Wciśnij nasadkę całkowicie do portu, aż usłyszysz dźwięk kliknięcia, potwierdzający zablokowanie szczęk i niezawodne uszczelnienie.

     •Metoda zdejmowania: Naciśnij kołnierz zwalniający na złączce, jednocześnie ciągnąc zatyczkę na zewnątrz. Nie ciągnij gwałtownie, aby uniknąć uszkodzenia wewnętrznych szczęk.

     • Limit warunków pracy: Nie nadaje się do gazów korozyjnych, pary o wysokiej temperaturze i innych mediów specjalnych, tylko do standardowych zastosowań pneumatycznych i próżniowych.

     • Konserwacja i wymiana: Wymień korek, gdy pierścień uszczelniający jest zestarzały lub uszkodzony, aby uniknąć wycieku powietrza spowodowanego uszkodzonym uszczelnieniem.

8. Porównanie: zatyczka wciskana KQ2C i zatyczka gwintowana
