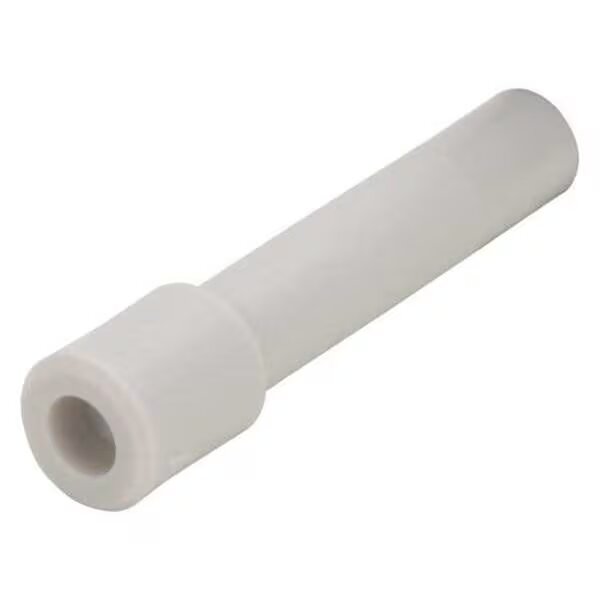

KQ2P Wciskana zaślepka żeńska z tworzywa sztucznego

Wtyczka wciskana serii SOLH KQ2P | Pneumatyczny korek do rurki KQ2

Marka: SOLH firmy Richge Technology | Wtyczka rurowa wtykowa kompatybilna z SMC KQ2P do złączek KQ2 One-Touch

1. Przegląd produktu

     KQ2P to dedykowana wtyczka wtykowa do złączek jednoprzyciskowych serii SOLH KQ2. Wkłada się go bezpośrednio do wlotu rury złączki KQ2 w celu tymczasowego lub stałego uszczelnienia portów rurowych, zamknięcia złączki na biegu jałowym i przeprowadzenia próby ciśnieniowej. Beznarzędziowy i plug-and-play.

2. Zasada nazewnictwa kodów modeli

   Format: KQ2P-XX
     KQ2P: Kod serii, wtyczka rurowa wtykowa
     XX: Dopasowana średnica zewnętrzna rury (mm)
  Typowe modele:
     KQ2P-04 → Rura Φ4
     Rura KQ2P-06 → Φ6 (najczęściej stosowana)
     KQ2P-08 → Rura Φ8
     KQ2P-10 → Rura Φ10
     Rura KQ2P-12 → Φ12
  KQ2P-23 → cienka rurka Φ3,2

3. Kluczowe dane techniczne

4. Krytyczna różnica: KQ2P vs KQ2C

5. Uwagi dotyczące instalacji i użytkowania

     • Upewnij się, że port rurki jest płaski i pozbawiony zadziorów, wciśnij całkowicie zatyczkę w celu uszczelnienia; nie wymaga taśmy PTFE.

     • Usuwanie wtyczki: chwycić za korzeń wtyczki i wyciągnąć bezpośrednio. Nie jest potrzebny kołnierz zwalniający.

     • Ograniczenie próżni: dobre uszczelnienie w ogólnych warunkach pracy. Nie nadaje się do długotrwałego utrzymywania wysokiej próżni, może wystąpić niewielki wyciek.

     • Maksymalne ciśnienie ≤1 MPa. Nadciśnienie i szok ciśnieniowy są zabronione.

6. Przewodnik wyboru

     • Mała rurka Φ4 → KQ2P-04

     • Standard Φ6 → KQ2P-06 (pierwszy wybór)

     • Wysoki przepływ Φ8 / Φ10 → KQ2P-08 / KQ2P-10

     • Tylko zewnętrzna ochrona przed kurzem → Nakładka ochronna KQ2C
