KQ2N to proste złącze pneumatyczne w kształcie trzpienia. Jeden koniec to gwint zewnętrzny lub trzpień, drugi koniec jest przystosowany do rurki powietrznej PU/PA. Jest bezpośrednim zamiennikiem złączek jednoprzyciskowych serii SMC KQ2N. Szeroko stosowany w obwodach pneumatycznych i rurociągach próżniowych. Instalacja bez użycia narzędzi, wystarczy nacisnąć kołnierz zwalniający, aby szybko włożyć lub wyjąć rurkę.
Dostępne cztery typy konstrukcji:

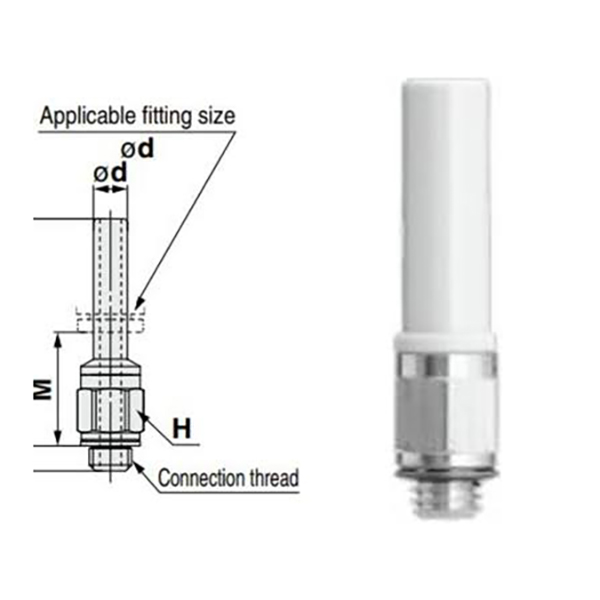

Typ trzpienia z gwintem zewnętrznym (gwint M: M5)

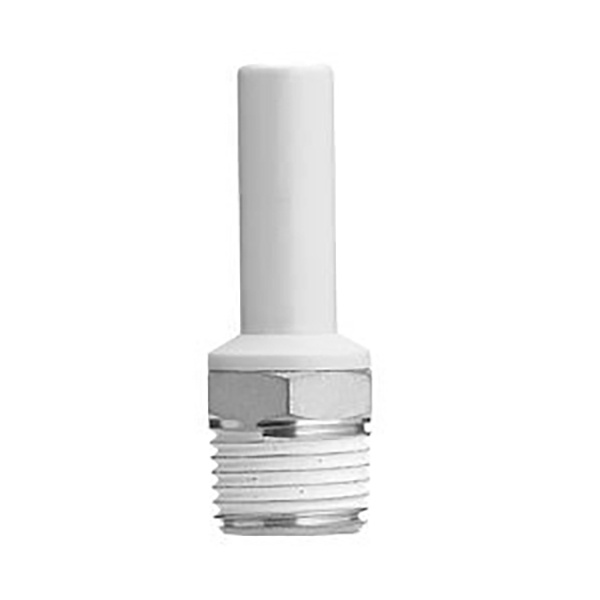

Typ trzpienia z gwintem zewnętrznym (gwint imperialny stożkowy R: 1/8,1/4,3/8)

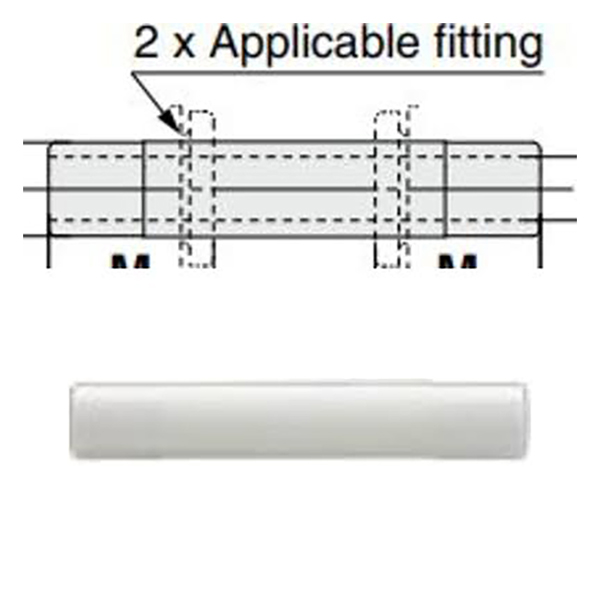

• Trzpień prosty o tej samej średnicy (przyrostek -99): oba końce z tym samym trzpieniem OD

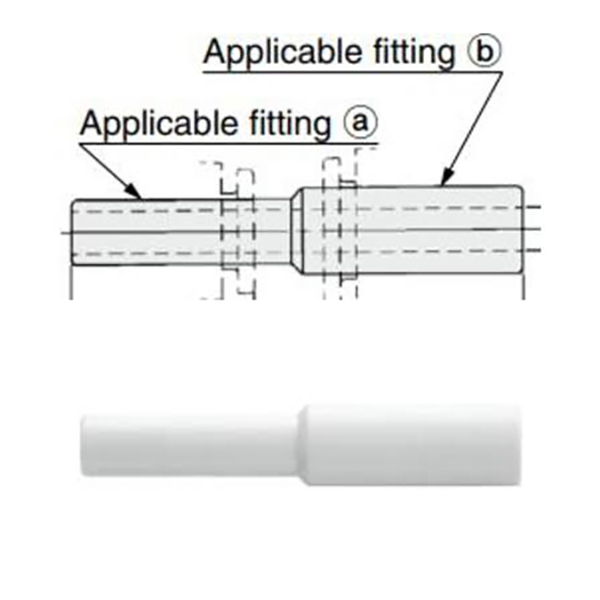

• Trzpień redukcyjny prosty: dwa trzpienie o różnych średnicach zewnętrznych w celu zmiany rozmiaru
Przykład: KQ2N04-M5
• KQ2N: kod serii, typ trzpienia, montaż prosty
• 04: Średnica zewnętrzna rury Φ4mm po stronie wciskanej
• M5 / 01S / 02S: Specyfikacja gwintu zewnętrznego
• -99: Proste mocowanie trzpienia o tej samej średnicy
• 04-06: Redukcja trzpienia, ①Φ4 → ②Φ6
|
Segment kodu |
Opis |
|
KQ2N |
Kod serii: Typ trzpienia, złącze wtykowe proste |
|
04.06.08.10.12.16 |
Średnica zewnętrzna rury ΦD (mm) |
|
M5 |
Metryczny gwint zewnętrzny M5×0,8 |
|
01S/02S/03S |
Gwint stożkowy Imperial R: R1/8, R1/4, R3/8 |
|
-99 |
Proste złącze trzpienia o tej samej średnicy, oba końce mają tę samą średnicę zewnętrzną |
|
Dwie cyfry, np. 04-06 |
Redukcja trzpienia: ① wlot OD, ② wylot OD |
|
Przedmiot |
Parametr |
|
Odpowiednie rurki |
Rura z poliuretanu PU, rura z nylonu PA |
|
Ciśnienie robocze |
0 ~ 1,0 MPa, kompatybilne z obwodem podciśnienia próżniowego |
|
Temperatura pracy |
0 ℃ ~ + 60 ℃ |
|
Materiał korpusu |
Korpus z tworzywa sztucznego; Część gwintowana z mosiądzu niklowanego, odporna na korozję |
|
Wydajność uszczelniania |
Doskonałe uszczelnienie gwintu |
|
Metoda połączenia |
Wciskane; naciśnij kołnierz zwalniający, aby odłączyć rurkę |
Wersja metryczna M z gwintem zewnętrznym 4.1
|
Model |
Nitka |
Rura ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |
4.2 Wersja z gwintem zewnętrznym stożkowym Imperial R
|
Model |
Wątek R |
Rura ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |
4.3 Trzpień o równej średnicy, prosty (seria -99)
|
Model |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

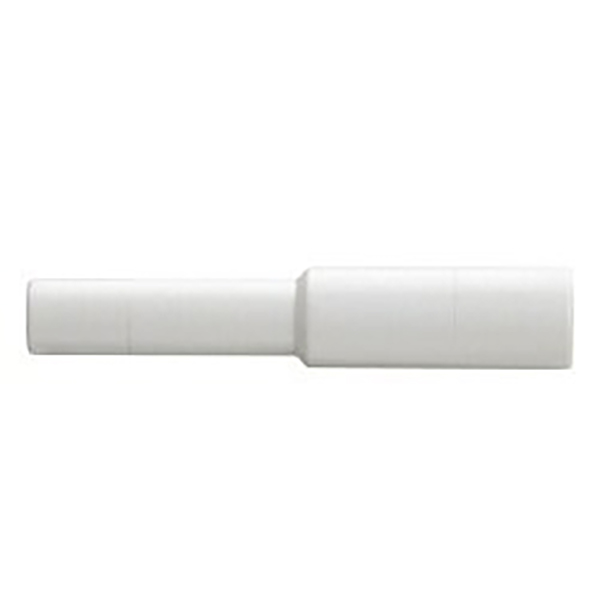

4.4 Redukcja prostego mocowania trzpienia
|
Model |
① Średnica zewnętrzna trzpienia |
② Średnica zewnętrzna trzpienia |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Korpus z tworzywa sztucznego z niklowanym mosiężnym gwintem zapewniającym odporność na korozję i niezawodne uszczelnienie gwintu
• Kompatybilny z rurką powietrzną z poliuretanu PU i rurką z nylonu PA
Znamionowe ciśnienie robocze 0 ~ 1,0 MPa, odpowiednie do obwodów próżniowego podciśnienia
• Zakres temperatury pracy: 0 ℃ ~ + 60 ℃
• Prosty montaż: utrzymuj gładki koniec rury i włóż bezpośrednio; naciśnij przedni kołnierz zwalniający, aby wyciągnąć rurkę do demontażu
Maszyny automatyczne, ramiona robotyczne, systemy adsorpcji próżniowej, osprzęt pneumatyczny, rurociągi sprężarek powietrza. Bezpośredni zamiennik importowanych złączek serii SMC KQ2N.
