Wielokierunkowe złącze redukcyjne wtykowe serii KQ2X / KQ2XD

Seria SOLH KQ2X / KQ2XD Redukcyjna Y i wielokierunkowa złączka wtykowa | Równoważny rozdzielacz pneumatyczny SMC

Marka: SOLH firmy Richge Technology | SMC KQ2X / KQ2XD Zapasowy rozdzielacz redukcyjny Y i 4-kierunkowy wciskany

1. Przegląd produktu

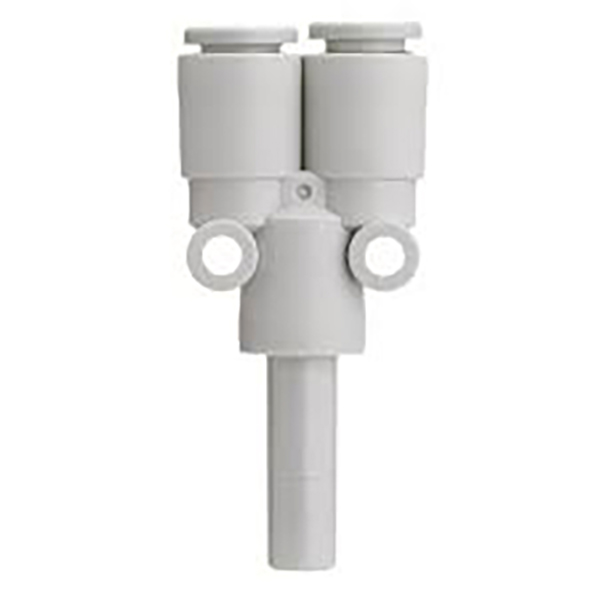

Seria KQ2X: Rozgałęźnik redukcyjny typu Y, 1 wejście 2 wyjścia

     KQ2X to złączka redukcyjna wtykowa w kształcie litery Y 1 do 2. Port ② to pojedynczy port trzpienia; Port ① składa się z dwóch identycznych portów wtykowych. Dzieli jeden wchodzący strumień powietrza na dwa wyjścia o równej średnicy z różnymi rozmiarami rur wlotowych i wylotowych, realizując redukcję i rozgałęzianie rurociągów dla obwodów pneumatycznych i dystrybucji linii podciśnieniowej.

     Tworzywo: Korpus z tworzywa PBT, pierścienie uszczelniające NBR. Kompatybilny z przewodami pneumatycznymi PU/PA. Szybki montaż typu push-to-connect, nie wymaga taśmy PTFE.

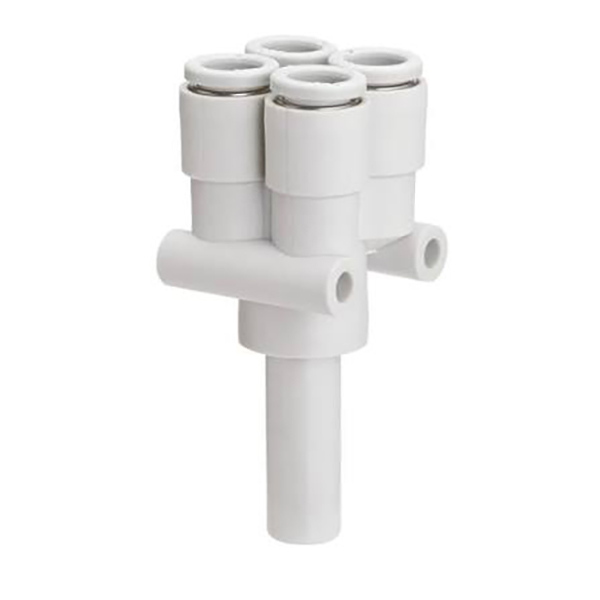

Seria KQ2XD: 4-kierunkowy rozdzielacz krzyżowy, 1 wejście 4 wyjścia

     KQ2XD to wieloportowe złącze wtykowe redukujące 1 do 4. Port ② to pojedynczy port trzpienia; Port ① zapewnia cztery identyczne porty wtykowe. Dzieli jeden dopływ powietrza na cztery gałęzie o równej średnicy, a jego konstrukcja jest redukcyjna, oszczędzając miejsce montażowe. Idealny do wielostanowiskowego miniaturowego podciśnienia lub dystrybucji pneumatycznej.

Materiał taki sam jak KQ2X: korpus PBT + uszczelki NBR, konstrukcja wciskana, kompatybilna z rurami powietrznymi z PU i nylonu.

2. Wyjaśnienie kodu modelu

Seria KQ2X

  Format: KQ2XXX-XX
     Pierwsze dwie cyfry: średnica zewnętrzna rury dwóch portów odgałęzionych (port ①)
     Ostatnie dwie cyfry: Zewnętrzna średnica trzpienia głównego otworu wlotowego (przyłącze ②)
     Przykład: KQ2X04-06 → Port ①: dwa porty wtykowe × Φ4; Port ②: trzpień Φ6

Seria KQ2XD

   Format: KQ2XDXX-XX
     Pierwsze dwie cyfry: średnica zewnętrzna rury czterech portów odgałęzionych (port ①)
     Ostatnie dwie cyfry: Zewnętrzna średnica trzpienia głównego otworu wlotowego (przyłącze ②)
     Przykład: KQ2XD04-06 → Cztery porty × Φ4 w porcie ①; Port ②: trzpień Φ6

3. Kluczowe dane techniczne i instrukcja instalacji

Instrukcje instalacji

     • Przetnij rurkę prostopadle i pionowo, włóż całkowicie do złączki, aż do osadzenia.

     • Aby wyjąć rurkę: najpierw naciśnij pierścień zwalniający, a następnie wyciągnij rurkę.

Przewodnik różnicowania

     • KQ2X: 1 wlot, 2 wyloty (rozgałęźnik dwukierunkowy typu Y)

     • KQ2XD: 1 wlot, 4 wyjścia (rozdzielacz krzyżowy 4-drogowy)

Scenariusze zastosowań

     • Dystrybucja obwodu próżniowego dla wielu przyssawek w automatyce

     • Oddział pneumatyczny do małych przyrządów, urządzeń 3C i urządzeń pakujących

     • Kompaktowy rozdzielacz do wielostanowiskowych miniaturowych modułów próżniowych

     • Zautomatyzowane dzielenie przewodu pneumatycznego z efektorem końcowym przy zmniejszonej powierzchni
