Złączka wtykowa przegrody serii KQ2E

Złącze grodziowe SOLH KQ2E to pneumatyczne złącze jednoprzyciskowe do montażu panelowego, wymienne z SMC KQ2E. Przeznaczone do przewodów pneumatycznych przechodzących przez panele urządzeń, szafy sterownicze i przegrody pomieszczeń czystych. Występuje w trzech wariantach konstrukcyjnych: standardowa przegroda dwururowa, kompaktowa przegroda J mini i przegroda z gwintem żeńskim na rurę. Wyposażony w niklowaną mosiężną nakrętkę zabezpieczającą do bezpiecznego mocowania panelu, niski spadek ciśnienia, obsługuje systemy sprężonego powietrza i próżni, kompatybilny z rurami PU, nylonowymi i PTFE do maszyn automatyki.

Złącze wtykowe serii SOLH KQ2E | Złącze pneumatyczne do montażu panelowego

Marka: SOLH firmy Richge Technology | SMC KQ2E Odpowiednik pneumatycznego złącza grodziowego z jednym dotknięciem




1. Przegląd produktu

     KQ2E to złączka grodziowa należąca do serii złączek jednoprzyciskowych SOLH KQ2, w pełni wymienna z SMC KQ2E. Powszechnie nazywany łącznikiem grodzi panelowych, jest standardowym elementem umożliwiającym przejście linii pneumatycznej przez panele urządzeń i ścianki działowe. Łączy wewnętrzne i zewnętrzne obwody powietrza, umożliwia montaż panelowy zaworów i cylindrów, powszechnie stosowanych w szafach sterowniczych, obudowach automatyki i przegrodach pomieszczeń czystych.


2. Zasady nazewnictwa modeli

Przykłady podziału modelu:

  Standardowa przegroda dwururowa: KQ2E06-00A
     KQ2: Złącze wtykowe drugiej generacji serii KQ2 (biały korpus)
     E: Połączenie grodziowe, panel przechodzący przez konstrukcję
     06: Zewnętrzna średnica rury φ6 mm, oba końce mają ten sam rozmiar wciskany
     00: Podwójne porty wtykowe (przegroda między rurami)
     Odp.: Uszczelka NBR, typ uszczelki do wielokrotnego montażu i demontażu

  Kompaktowa mała przegroda: KQ2E04-00J
     Przyrostek J: Zminiaturyzowana wersja kompaktowa, mniejsze wymiary dla cienkich paneli i miniaturowego sprzętu

  Gwint wewnętrzny do przegrody rurowej: KQ2E06-02A
     02: Gwint rurowy żeński Rc14


  Pełne znaczenie: złącze wtykowe φ6 ↔ złącze przegrodowe Rc1/4 z gwintem wewnętrznym


3. Trzy typy strukturalne

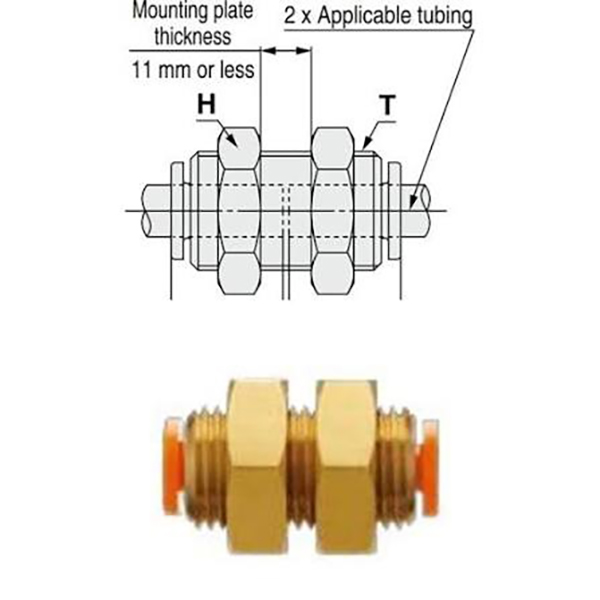

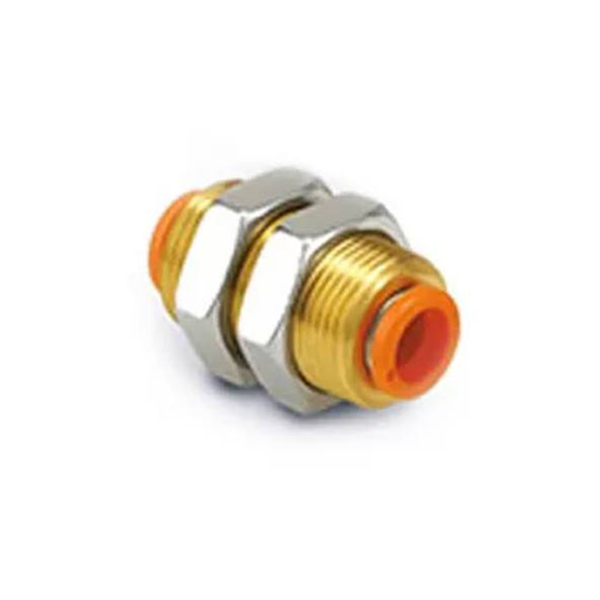

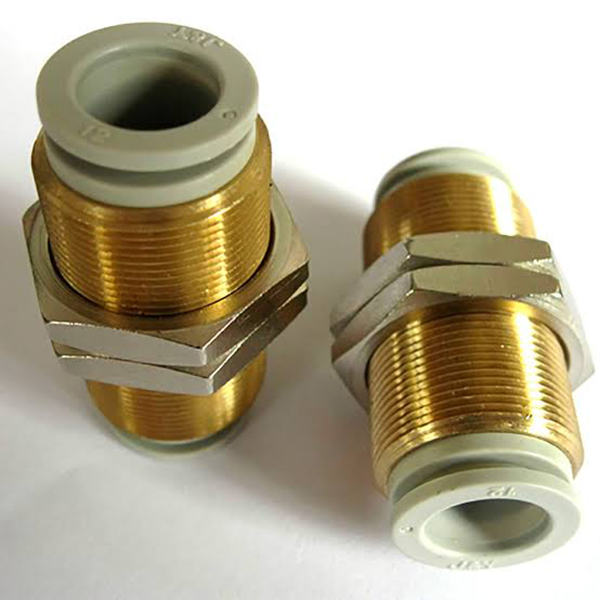

3.1 Standardowa dwururowa złączka grodziowa (KQ2EXX-00)

  Funkcje struktury:

     • Na obu końcach porty wciskane o równej średnicy. Część środkowa z gwintem mosiężnym niklowanym + przeciwnakrętka, mocowana po przejściu przez panel

     • Prosty kanał przepływowy bez redukcji średnicy i zmiany kierunku, minimalny spadek ciśnienia

     • Rury powietrzne po obu stronach panelu można podłączyć bezpośrednio po instalacji bez dodatkowych adapterów

Model

Średnica zewnętrzna rury ΦD (mm)

Typowe zastosowanie

KQ2E23-00

3.2

Mini czujnik/miniaturowa przegroda obwodu cylindra

KQ2E04-00

4

Penetracja obwodu małego cylindra

KQ2E06-00

6

Standardowy obwód elektrozaworu (najpopularniejszy)

KQ2E08-00

8

Obwód cylindra o wysokim przepływie

KQ2E10-00

10

Główna przegroda przewodu pneumatycznego

KQ2E12-00

12

Penetracja głównego źródła powietrza

KQ2E16-00

16

Główny rurociąg o dużym przepływie

3.2 Kompaktowa mini dwururowa złączka grodziowa (KQ2EXX-00J)

  Funkcje struktury:

     • Zminiaturyzowana konstrukcja zoptymalizowana pod kątem mikrourządzeń i cienkich paneli, krótsza długość całkowita i mniejsza średnica gwintu w porównaniu do wersji standardowej

     • Nadaje się do cienkich paneli i ciasnej przestrzeni instalacyjnej, gęstego okablowania

     • Te same parametry wydajności, co model standardowy, tylko zmniejszony rozmiar fizyczny

Model

Średnica zewnętrzna rury ΦD (mm)

Typowe zastosowanie

KQ2E02-00J

2

Ultra-mini przegroda cylindra/czujnika

KQ2E23-00J

3.2

Gęste okablowanie dla mikrourządzeń

KQ2E04-00J

4

Kompaktowy panel na małym sprzęcie

KQ2E06-00J

6

Cienka szafa sterownicza/panel wyposażenia

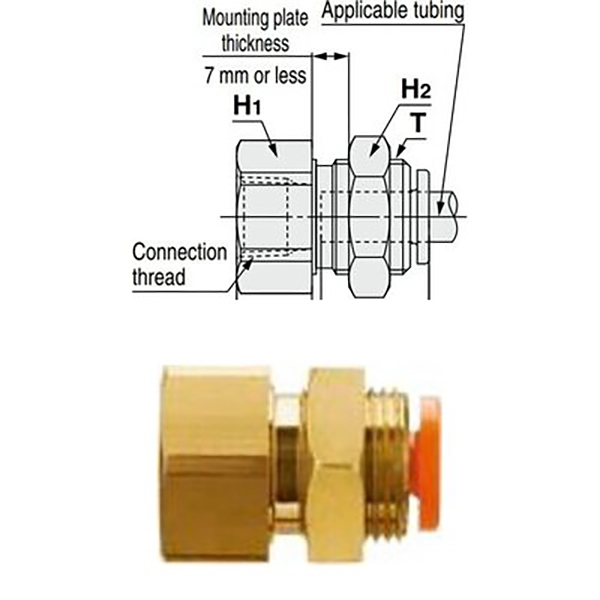

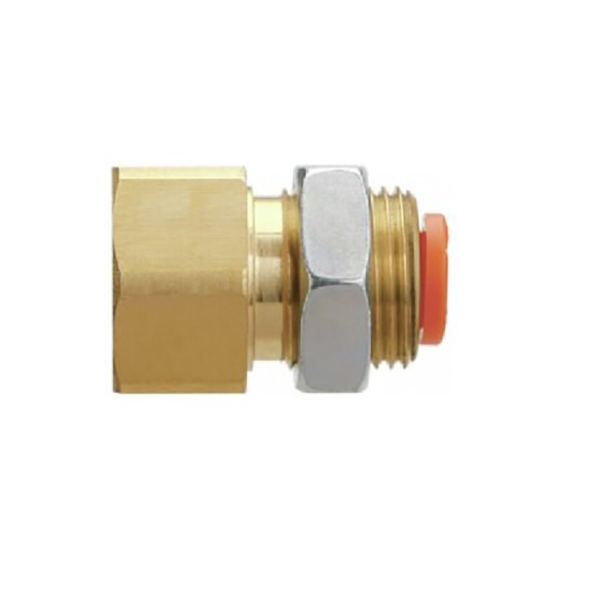

3.3 Złącze gwintu wewnętrznego do rury grodziowej (KQ2EXX-YY)

  Funkcje struktury:

     • Jeden koniec z gwintem wewnętrznym Rc (podłącz zawór elektromagnetyczny, cylinder, wyspę zaworową wewnątrz panelu), drugi koniec z portem wciskanym do zewnętrznej rurki

     • W zestawie część gwintowana i nakrętka zabezpieczająca do penetracji i mocowania panelu. Zrealizuj instalację: zawór z gwintem wewnętrznym + rura powietrza zewnętrznego

     • Port gwintowany bezpośrednio pasuje do standardowych zaworów gwintowanych; Tylko port wciskany odsłonięty panel zewnętrzny zapewnia schludne okablowanie i zapobiega nieprawidłowemu działaniu

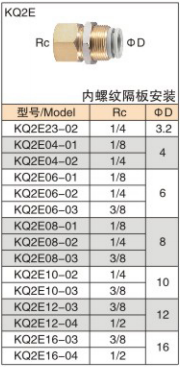

Model

Gwint żeński RC

Średnica zewnętrzna rury ΦD (mm)

Typowe zastosowanie

KQ2E04-01

Wc1/8

4

Mały uchwyt na panel elektrozaworu

KQ2E06-01

Wc1/8

6

Standardowy uchwyt na panel elektrozaworu (najpopularniejszy)

KQ2E06-02

Wc1/4

6

Obwód panelu cylindra średniego ciśnienia

KQ2E08-02

Wc1/4

8

Obwód panelu cylindrów o wysokim przepływie

KQ2E10-03

Wc3/8

10

Obwód panelu cylindrów wysokiego ciśnienia

KQ2E12-04

Wc1/2

12

Mocowanie panelu wyspy zaworowej głównego źródła powietrza


4. Ogólne specyfikacje techniczne (cała seria)

Przedmiot

Parametr

Odpowiedni płyn

Sprężone powietrze, próżnia, czysta woda (niezamarzająca)

Ciśnienie robocze

-100 kPa (próżnia) ~ 1,0 MPa

Ciśnienie rozrywające

3,0 MPa przy 23 ℃

Zakres temperatur

-5 ℃ ~ + 60 ℃ (woda: 0 ~ 40 ℃)

Kompatybilne rurki

Rurka PU, rurka nylonowa, rurka z miękkiego nylonu, rurka PTFE FEP / PFA

Przybory

Korpus wciskany: białe tworzywo konstrukcyjne PBT, odporne na uderzenia i korozję
Szczęka: stal nierdzewna SUS304, odporna na odrywanie
Uszczelnienie: kauczuk nitrylowy NBR, odporny na olej i zapobiegający starzeniu, niezawodne uszczelnienie próżniowe
Nakrętka zabezpieczająca gwint: Mosiądz niklowany, odporny na korozję, zapobiegający zatarciu podczas montażu


5. Wytyczne dotyczące wyboru i instalacji

  Przewodnik wyboru

     • Przewód powietrza przechodzący przez szafę sterowniczą/panel urządzeń, przewody po obu stronach → KQ2EXX-00

     • Elektrozawór/cylinder montowany wewnątrz panelu, rurka na zewnątrz → KQ2EXX-YY

     • Miniaturowy sprzęt / cienki panel, ograniczona przestrzeń → KQ2EXX-00J


  Uwagi dotyczące instalacji

  1. Zalecenia dotyczące rozmiaru otworu w panelu:
     •Rura Φ4Φ6: Zalecana średnica otworu Φ15mm
     •Rura Φ8Φ10: Zalecana średnica otworu Φ20mm
     •Rura Φ12Φ16: Zalecana średnica otworu Φ24mm

  2. Limit grubości panelu: Wersja standardowa ≤7mm; kompaktowa wersja J ≤5mm

  3. Przygotowanie rurki: Przyciąć rurkę na płasko i bez zadziorów. Włóż całkowicie, aż usłyszysz kliknięcie, aby zapobiec wyciekom.

  4. Mocowanie nakrętki: Zabezpieczyć, dokręcając dostarczoną nakrętkę zabezpieczającą po przejściu przez panel; Taśma PTFE nie jest wymagana dla typu A (zintegrowana uszczelka).

  5. Zastosowanie próżniowe: Wybierz typ A z uszczelką NBR, aby zapewnić stabilne utrzymanie próżni.


6. Porównanie z podobnymi modelami

Model

Struktura

Podstawowy cel

Różnice

KQ2E

Związek Grodziowy

Penetracja panelu, przejście obiegu powietrza pomiędzy obudową wewnętrzną i zewnętrzną

Wyposażony w nakrętkę zabezpieczającą do montażu panelowego

KQ2H

Prosta Unia

Złącze rurowe w linii

Brak sekcji gwintowanej, nie można mocować przez panel

KQ2L

Kolanko 90°

Zmiana kierunku pod kątem prostym

Nie jest przeznaczony do montażu przez panel


7. Typowe zastosowania

     • Przegroda szafy sterowniczej: KQ2E06-00 wyprowadza wewnętrzne przewody z szafy w celu podłączenia zewnętrznych cylindrów, uporządkowane okablowanie

     • Montaż na panelu zaworów elektromagnetycznych: KQ2E06-01A dla zaworu wewnątrz panelu, tylko port wciskany jest odsłonięty na zewnątrz, schludny i odporny na dotyk

     • Penetracja przegrody pomieszczenia czystego: Przenikanie uszczelnionej linii powietrza pomiędzy pomieszczeniem czystym a sprzętem bez zakłócania czystego środowiska

     • Gęste okablowanie dla sprzętu kompaktowego: KQ2E04-00J do cienkich paneli w małych maszynach, aby zaoszczędzić miejsce w przypadku układu wieloobwodowego
