KQ2R Wciskana zaślepka żeńska z tworzywa sztucznego

Redukcja SOLH serii KQ2R, prosta złączka wtykowa | Łącznik rurowy o różnej średnicy

Marka: SOLH firmy Richge Technology | SMC KQ2R Odpowiednik prostego łącznika pneumatycznego z redukcją za jednym dotknięciem

1. Przegląd produktu

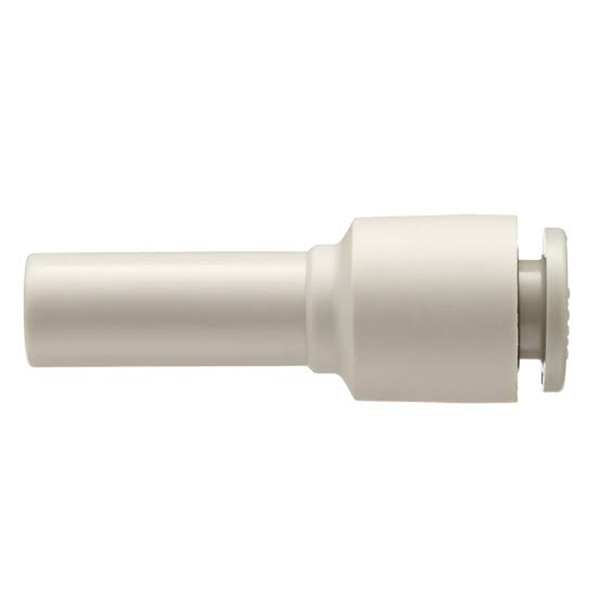

     KQ2R to prosta złączka redukcyjna wtykowa z serii KQ2, znana również jako łącznik rurowy o różnej średnicy. Został specjalnie zaprojektowany do łączenia liniowego dwóch rur powietrznych o różnych średnicach zewnętrznych, co jest jednym z najczęściej stosowanych akcesoriów redukcyjnych w układach pneumatycznych.

2. Wyjaśnienie modelu i struktury

  Przykład modelu: KQ2R06-08
     KQ2: Seria złączek jednoprzyciskowych SMC drugiej generacji
     R: Redukcja, redukcja prostej konstrukcji
     06: Zewnętrzna średnica rury portu ① (mm, Φ6mm)
     08: Zewnętrzna średnica rury portu ② (mm, Φ8mm)

  Cechy konstrukcyjne

     • Na obu końcach zastosowano standardowe porty jednodotykowe KQ2; jeden koniec dla małej rurki OD, a drugi dla dużej rurki OD z prostym wewnętrznym kanałem przepływowym, realizującym połączenie liniowe dla rurek o różnej średnicy.

     • Płynne, stożkowe przejście wewnątrz kanału, niższy spadek ciśnienia w porównaniu z montażem dzielonym (proste złącze + oddzielny reduktor). Idealny do obwodów pneumatycznych wrażliwych na przepływ i spadek ciśnienia.

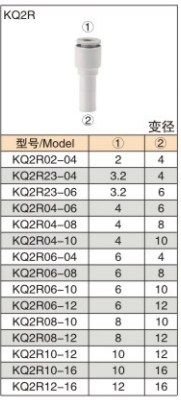

3. Pełna tabela specyfikacji

4. Ogólne dane techniczne (zgodne z pełną serią KQ2)

5. Wytyczne dotyczące wyboru i obsługi

   Reguła wyboru: Wybierz KQ2R do bezpośredniego połączenia dwóch różnych rurek OD, bez konieczności stosowania dodatkowych łączonych złączek.

     • Koniec rury musi być przycięty płasko i bez zadziorów. Włóż rurkę całkowicie, aż usłyszysz dźwięk „kliknięcia”, aby uniknąć wycieku powietrza.

     • Aby zdjąć: naciśnij kołnierz zwalniający na porcie i wyciągnij rurkę na zewnątrz; nie ciągnij brutalną siłą.

     • Spadek ciśnienia wzrasta wraz ze wzrostem różnicy średnic. Preferuj modele o małej różnicy średnic w warunkach dużego przepływu.

6. Typowe scenariusze zastosowań

     • Zmiana średnicy rury: Przekształć główną rurę Φ8 w rurę Φ6 za pomocą KQ2R06-08, aby dopasować cylindry o różnych rozmiarach bez dodatkowych adapterów.

     • Modernizacja maszyny: Połącz rurę Φ6 starego sprzętu z rurką Φ8 nowej maszyny, aby zapewnić kompatybilność, bez konieczności wymiany całej rury.

     • Podłączenie obwodu podciśnieniowego: Połączyć przewody podciśnieniowe o różnych średnicach. Konstrukcja o niskim wycieku utrzymuje stabilny poziom próżni.
