Wieloportowe złącza wtykowe typu Y serii KQ2U / KQ2UD

Wieloportowe złącza wtykowe typu Y SOLH KQ2U / KQ2UD | Złącze kolektora pneumatycznego

Marka: SOLH firmy Richge Technology | SMC KQ2U / KQ2UD Odpowiednik Y Złącze z wieloma gniazdami i jednym dotknięciem

1. Przegląd produktu

     KQ2U to rozgałęźnik typu Y z 1 wejściem i 2 wyjściami; KQ2UD to rozdzielacz wtykowy typu Y z 1 wejściem i 4 wyjściami. Obydwa należą do serii pneumatycznych złączek jednoprzyciskowych SOLH KQ2. Wykonany z korpusu PBT i męskiego gwintu z niklowanego mosiądzu. Bezpośrednie podłączenie typu plug-and-play do rurki powietrznej PU, taśma PTFE nie jest wymagana. Zaprojektowany do podziału obwodów powietrza 1 do 2 / 1 do 4, w pełni wymienny z SMC KQ2U / KQ2UD. Szeroko stosowane w urządzeniach automatyki, przyssawkach próżniowych i dystrybucji powietrza w siłownikach pneumatycznych.

     KQ2U: 1 wlot, 2 wyloty (podział w kształcie litery Y 1 na 2)
     KQ2UD: 1 wlot, 4 wyloty (podział w kształcie litery Y od 1 do 4)

2. Zasady nazewnictwa modeli

2.1 KQ2U (rozgałęźnik Y 1 wejście i 2 wyjścia)

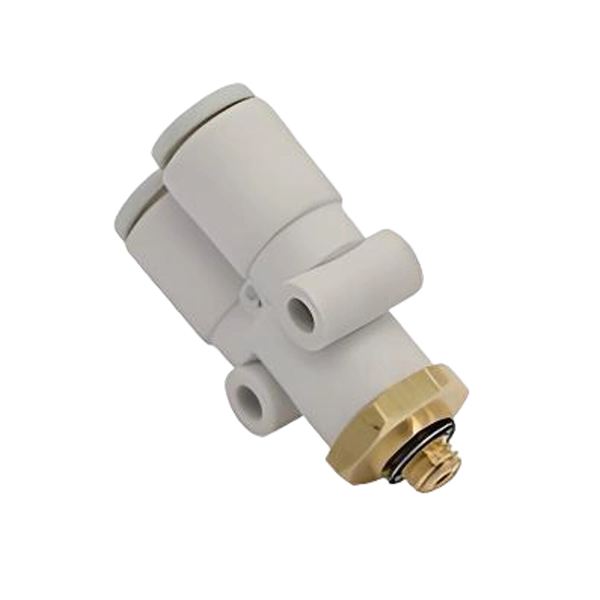

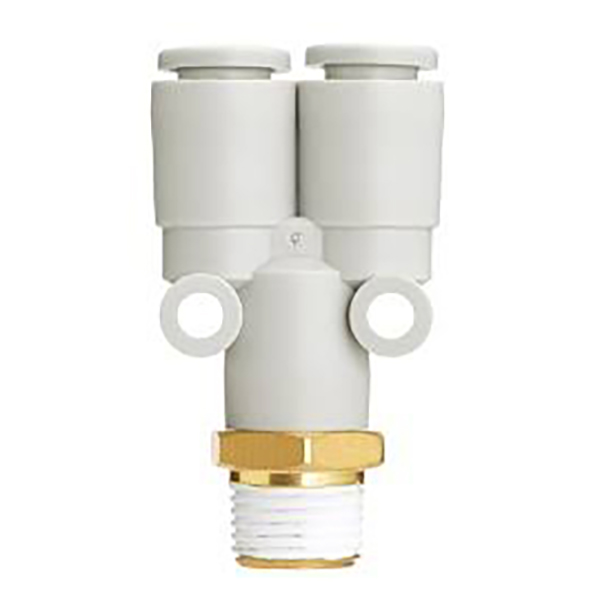

  1. Wersja z gwintem zewnętrznym KQ2Uxx-xxS Przykład: KQ2U06-02S
     KQ2U: Złącze typu Y z 1 wejściem i 2 wyjściami
     06: OD rury wylotowej Φ6mm
     02S: Gwint zewnętrzny stożkowy R1/4 (S = R gwint zewnętrzny stożkowy)
     Kod gwintu: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

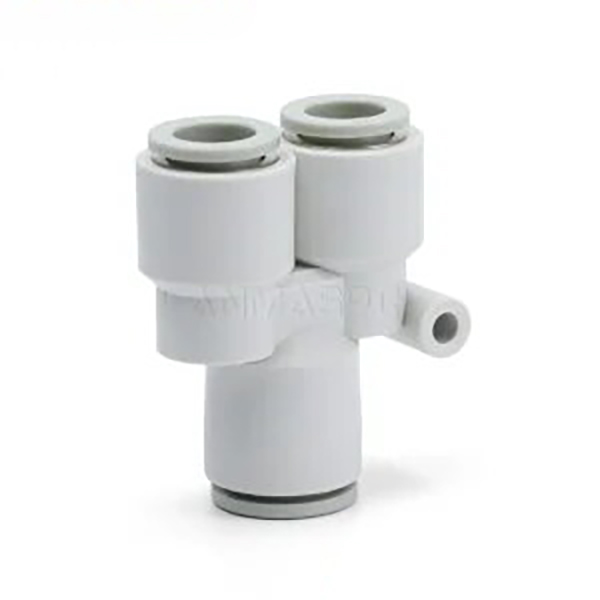

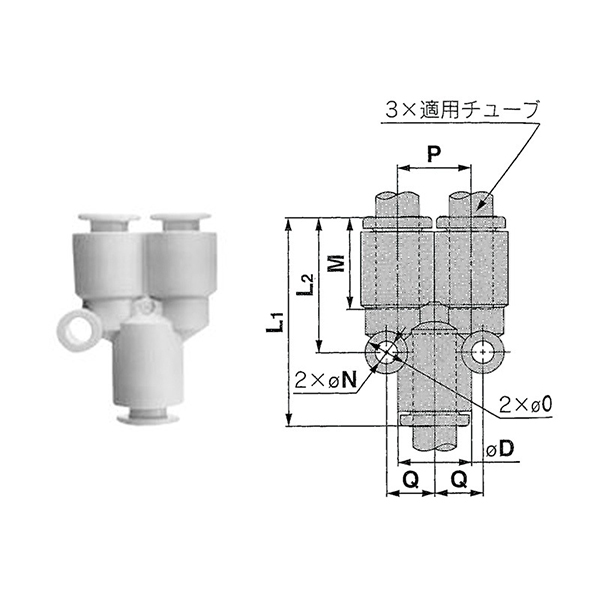

  2. Wersja z rurką prostą o równej średnicy KQ2Uxx-00 Przykład: KQ2U08-00
     Wlot i dwa wyloty mają identyczną średnicę zewnętrzną rury, wszystkie Φ8mm

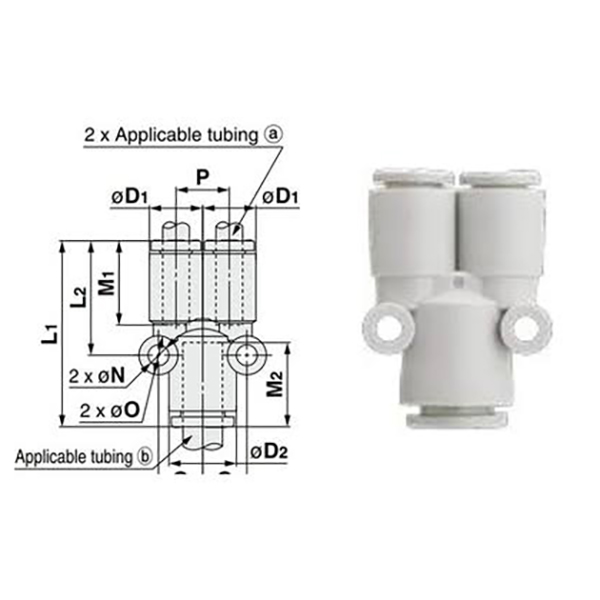

  3. Wersja prosta redukcyjna KQ2Uxx-yy Przykład: KQ2U04-06
     Dwa wyjścia Φ4; dopływ główny Φ6, podziałka redukcyjna o różnej średnicy

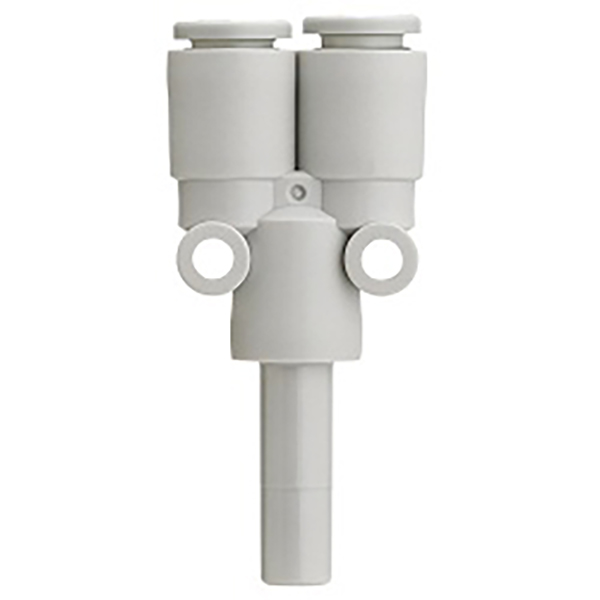

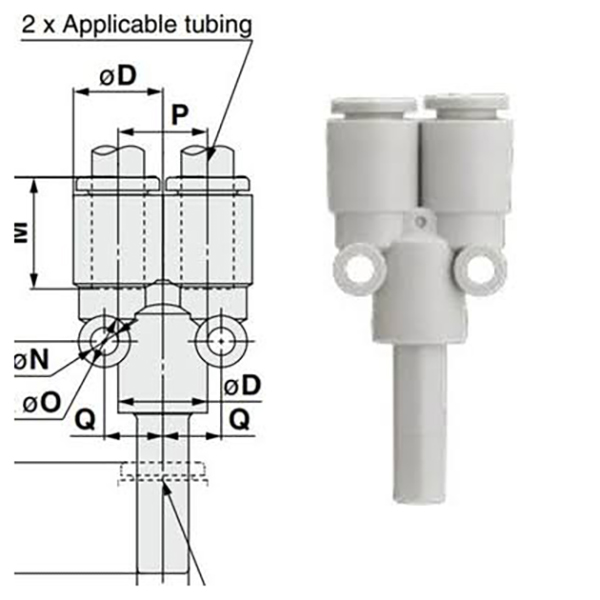

 4. Wersja wtyczki kolczastej KQ2Uxx-99
     Plastikowy sztywny trzon wtyczki na dole, wkładany do żeńskiego portu wciskanego w celu podziału 1 wejście i 2 wyjścia

2.2 KQ2UD (rozdzielacz typu Y z 1 wejściem i 4 wyjściami)

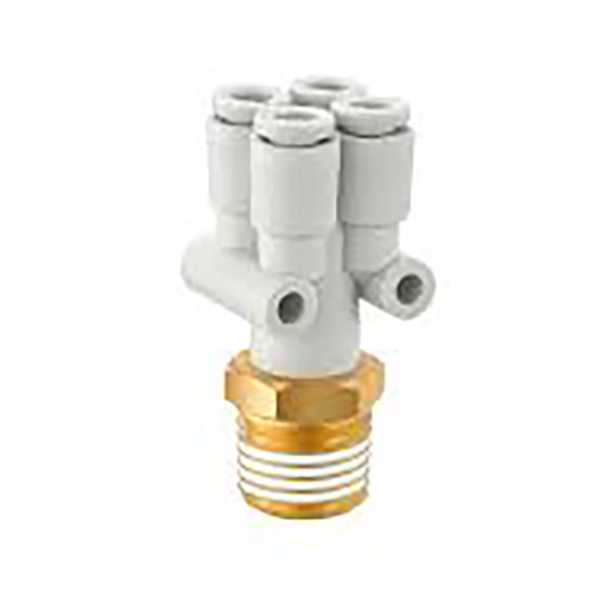

  1. Wersja z gwintem zewnętrznym KQ2UDxx-xxS Przykład: KQ2UD08-03S
     Wlot z gwintem zewnętrznym R38, cztery wyjścia na rurkę Φ8

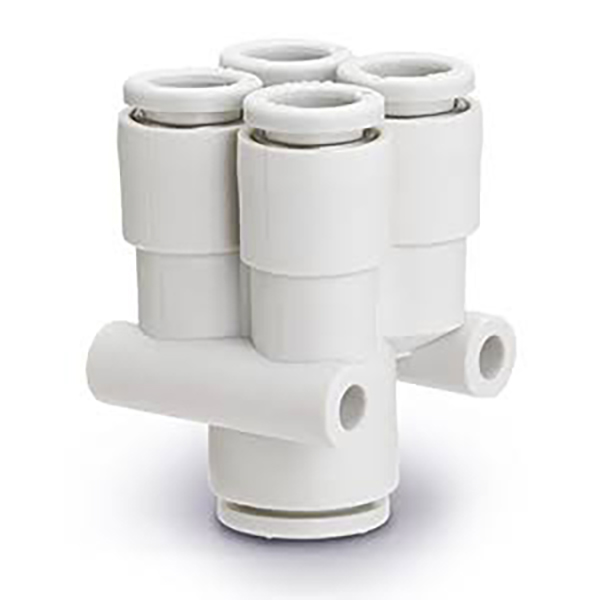

  2. Wersja redukcyjna KQ2UDxx-yy Przykład: KQ2UD04-06
     Cztery wyjścia Φ4, wlot główny Φ6, wieloportowa dystrybucja redukcyjna

3. Tabela podsumowująca specyfikację

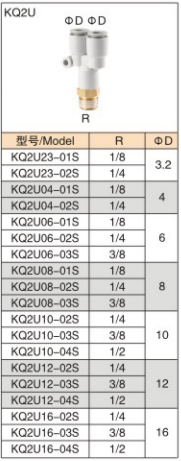

3.1 KQ2U (rozgałęźnik Y 1 wejście i 2 wyjścia)

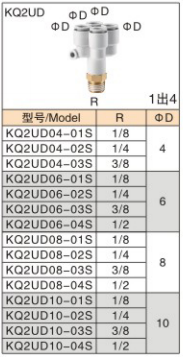

3,2 KQ2UD (rozdzielacz Y z 1 wejściem i 4 wyjściami)

4. Ogólne Dane Techniczne

5. Cechy produktu

     • Szybki montaż wciskany: Włożona rurka w celu natychmiastowego uszczelnienia. Naciśnij biały kołnierz zwalniający, aby wyjąć rurkę, co znacznie poprawia wydajność montażu.

     • Wielościeżkowa dystrybucja powietrza: KQ2U do podziału 1 do 2, KQ2UD do podziału 1 do 4. Scentralizowana dystrybucja źródeł powietrza w celu uproszczenia kierowania powietrza.

     • Dostępna opcja redukcji: Wersje o równych i redukujących średnicach do łączenia rur o różnych średnicach.

     • Niezawodne uszczelnienie gwintu: Niklowany mosiężny gwint zewnętrzny o wysokiej odporności na korozję i wytrzymałości mechanicznej.

     • Kompaktowy rozmiar: Niewielkie wymiary przy ograniczonej przestrzeni montażowej, szeroko stosowane w manipulatorach, przyrządach montażowych i modułach przyssawek.

6. Typowe zastosowania

     • Podział układu przyssawek (wiele przyssawek ma wspólne źródło podciśnienia)

     • Wielocylindrowy nawiew powietrza do osprzętu automatyki

     • Obwody pneumatyczne do maszyn pakujących, sprzętu 3C i wtryskarek

     • Rozdzielanie przewodów pneumatycznych do przyrządów do kontroli pneumatycznej i testowania

7. Uwagi dotyczące instalacji

     • Przetnij rurkę prostopadle, bez zadziorów; Zadziory mogą zarysować pierścień uszczelniający i spowodować wyciek powietrza.

     • Dociśnij rurkę całkowicie do dołu i upewnij się, że kołnierz zwalniający bezpiecznie blokuje rurkę.

     • Nie do wody, oleju ani silnie żrących płynów. Tylko do użytku ze sprężonym powietrzem i próżnią.

     • Unikaj wielokrotnego zginania u nasady złącza, aby zapobiec pękaniu plastycznemu.
