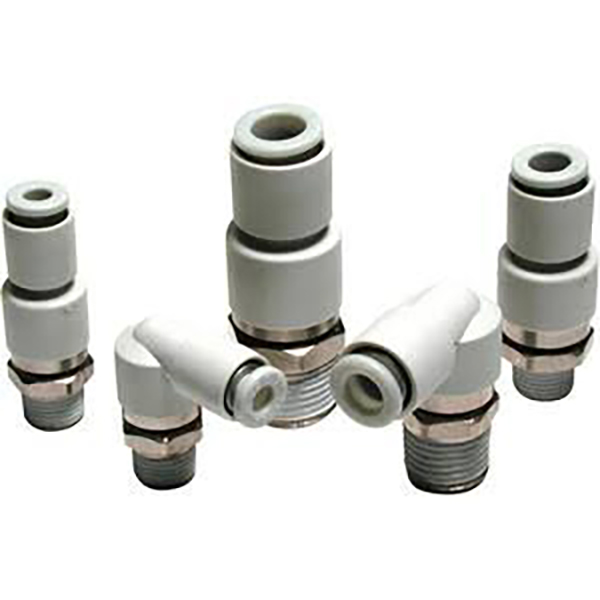

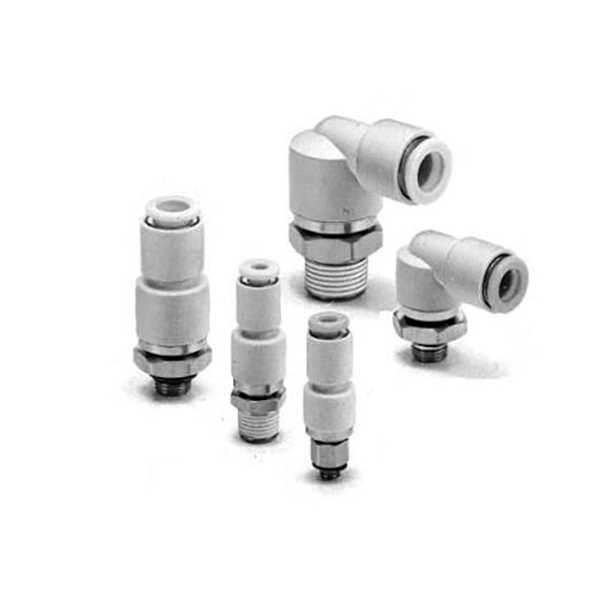

Obrotowe złącza wtykowe serii KS / KX

Obrotowe złącza wtykowe serii SOLH KS/KX

Marka: SOLH firmy Richge Technology | Obrotowe złącze pneumatyczne obrotowe 360°

1. Przegląd produktu

  Seria KS/KX to obrotowe złącza wtykowe przeznaczone do ciągłego obrotu o 360° i zastosowań oscylacyjnych, takich jak manipulatory robotyczne, stoły obrotowe i końcówki cylindrów oscylacyjnych. Zapobiegają splątaniu, skręceniu lub rozerwaniu przewodu przewodzącego powietrze podczas ruchu.

     • KS = standardowy typ obrotowy (pojedyncze łożysko kulkowe)

     • KX = typ obrotowy o dużej prędkości (podwójne łożyska kulkowe)

2. Podstawowa różnica: KS vs KX

     • Typ standardowy KS: Pojedyncze łożysko kulkowe, niski moment obrotowy. Maksymalna prędkość: 500 obr/min (φ4/φ6), 400 obr/min (φ8), 300 obr/min (φ10), 250 obr/min (φ12). Nadaje się do oscylacji o średniej i niskiej prędkości oraz przerywanego obrotu.

     • Typ szybki KX: Podwójne łożyska kulkowe, bardzo niski moment obrotowy, płynniejszy obrót. Maksymalna prędkość: 1500 obr/min (φ4/φ6), 1200 obr/min (φ8), 1000 obr/min (φ10/φ12). Nadaje się do ciągłego, szybkiego obrotu i częstych oscylacji.

3. Podstawowe funkcje

     • ✅ Swobodny obrót o 360°: Wbudowany zespół łożyskowy eliminuje wiązanie i skręcanie rurek na obracających się końcach.

     • ✅ Niski moment obrotowy: Tylko 0,006～0,022 N·m przy 0,5 MPa, minimalne dodatkowe obciążenie osi ruchu.

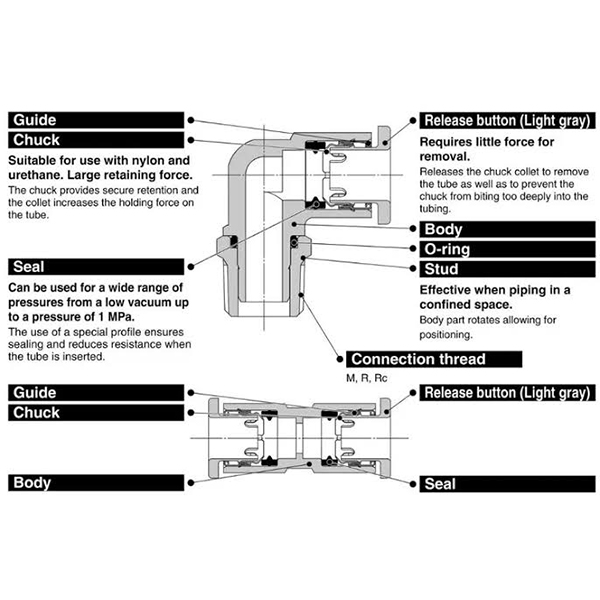

     • ✅ Wewnętrzna struktura zapobiegająca rotacji: Zapobiega obracaniu się rury wraz ze złączką i wydłuża żywotność rury.

     • ✅ Konstrukcja niezawierająca miedzi: Niklowanie bezprądowe, nadające się do stosowania w środowiskach o ograniczonej zawartości miedzi (półprzewodniki, przetwórstwo żywności, medycyna).

     • ✅ Push-to-connect: Kompatybilny z rurkami φ4/φ6/φ8/φ10/φ12 PU, nylonowymi i miękkimi nylonowymi. Automatyczna blokada po włożeniu, naciśnij kołnierz, aby szybko zwolnić.

     • ✅ Kompatybilny z próżnią: −100 kPa ~ 1,0 MPa (Niezalecane do krytycznego utrzymywania próżni ze względu na niewielki, nieodłączny wyciek).

     • ✅ Wstępnie powlekany uszczelniacz do gwintów (przyrostek S): opcja standardowa; podczas instalacji nie jest wymagana taśma PTFE.

4. Nazewnictwo modeli i przykłady

  Seria standardowa KS

     • KSH06-02S: Prosty (H), rurka φ6, gwint R1/4, wstępnie nałożona masa uszczelniająca (S)

     • KSL08-01S: Kolano (L), rurka φ8, gwint R1/8, wstępnie nałożona masa uszczelniająca (S)

  Seria szybkich KX

     • KXH04-M5: Prosty (H), rura φ4, gwint metryczny M5×0,8

     • KXL10-03S: Kolano (L), rurka φ10, gwint R3/8, wstępnie nałożona masa uszczelniająca (S)

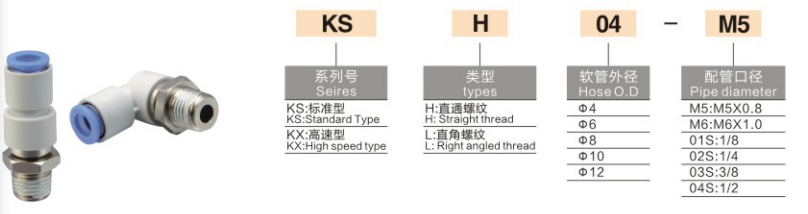

  Zasada nazewnictwa

5. Dane techniczne

Wspólne parametry

Moment obrotowy @ 0,5 MPa (N·m)

Maksymalna prędkość obrotowa (rpm)

6. Scenariusze zastosowań

     1. Nadgarstek/przegub robota: zapobiega splątaniu rurek z obrotowymi efektorami końcowymi robota.

     2. Stoły obrotowe z indeksami: Ciągły dopływ powietrza w zakresie 360° dla szybkich gramofonów.

     3. Oscylujące końcówki cylindrów: mechanizmy kołyskowe i przerzucające łagodzące naprężenia skręcające na przewodach powietrznych.

     4. Automatyka ogólna: Jednostki pneumatyczne z częstymi oscylacjami i przerywanymi obrotami.

7. KS / KX vs zwykłe złącza wtykowe KQ

8. Przewodnik wyboru

     • Oscylacja przy niskiej prędkości (≤500 obr/min) →KS, lepsza wydajność kosztowa

     • Ciągłe szybkie obroty (>500 obr/min) →KX, podwójne łożysko dla dłuższej żywotności

     • Środowiska bez miedzi i wrażliwe na próżnię → Preferuj KS/KX
