Zawór zwrotny z szybkozłączem serii AKH / AKB

Zawór zwrotny szybkozłączny serii SOLH AKH / AKB (typ tulejowy)

Marka: SOLH firmy Richge Technology | Zintegrowany zawór jednokierunkowy + złącze wtykowe

1. Przegląd produktu

  Seria AKH/AKB to zintegrowany komponent łączącyzawór zwrotny + szybkozłączka wtykowa, przeznaczony do zapobiegania przepływowi zwrotnemu, utrzymywania ciśnienia i odcinania podciśnienia w obwodach pneumatycznych. Kompaktowy rozmiar, szybki montaż i bardzo niskie ciśnienie pękania.

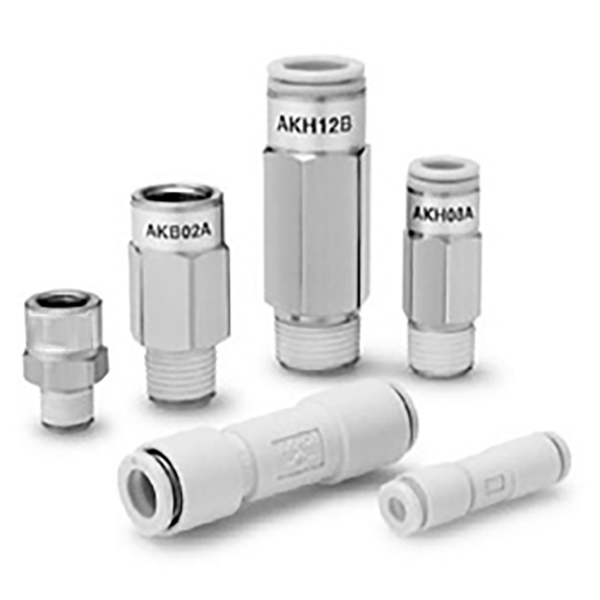

  Podstawowa różnica między AKH i AKB

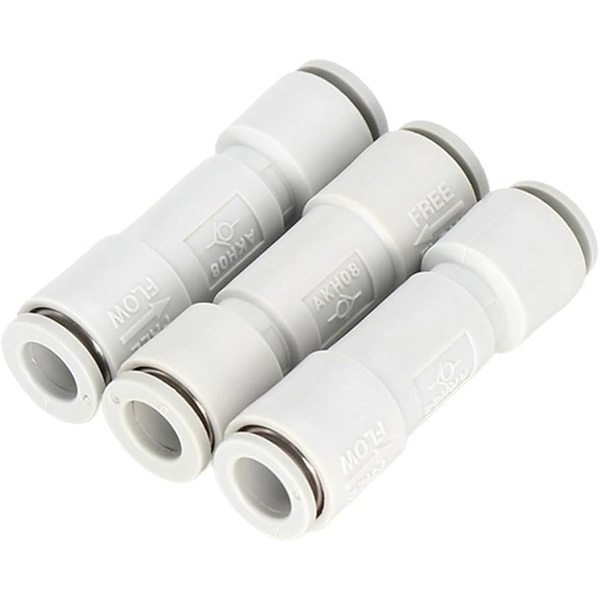

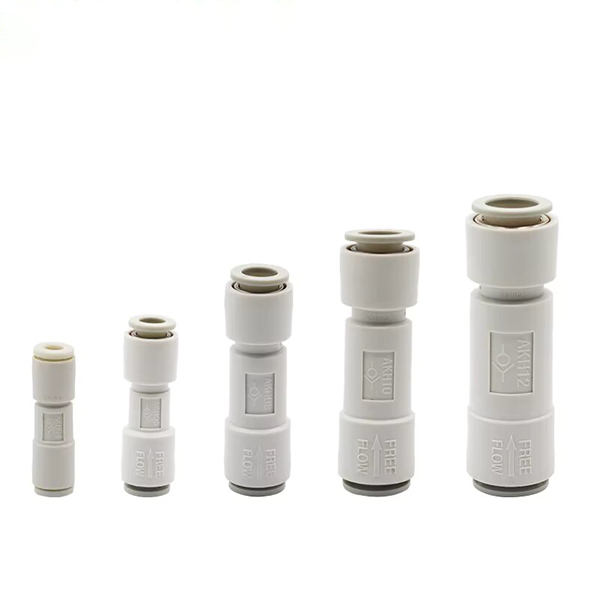

   AKH: Podwójny port wtykowy z prostą tuleją, z obu stron do przewodu powietrznego (Φ4 ~ Φ12).

   AKB: Jeden gwint zewnętrzny + jedna tuleja z gwintem wewnętrznym, zapobiegająca przepływowi zwrotnemu pomiędzy portami gwintowanymi

• AKB-A: Kierunek przepływu → Gwint zewnętrzny → Gwint wewnętrzny

• AKB-B: Kierunek przepływu → Gwint wewnętrzny → Gwint zewnętrzny

2. Podstawowe funkcje

  1. Bardzo niskie ciśnienie pękania:0,005 MPa (5 kPa), odpowiedni do systemów próżniowych (-100 kPa ~ 1 MPa)

  2. Wysokie natężenie przepływu: Duża efektywna powierzchnia przekroju poprzecznego z niskimi oporami przepływu

  3. Szybkozłącze wtykowe: Kompatybilne z rurką z nylonu PU / PA / miękkiego nylonu; słyszalne „kliknięcie” po zablokowaniu rurki na miejscu

     • Materiał: Korpus zaworu PBT / stop cynku; okucie z mosiądzu niklowanego; szczęki chwytające ze stali nierdzewnej SUS304

     • Maksymalne ciśnienie robocze: 1,5 MPa

     • Temperatura pracy: -5 ℃ ~ +60 ℃ (bez oblodzenia)

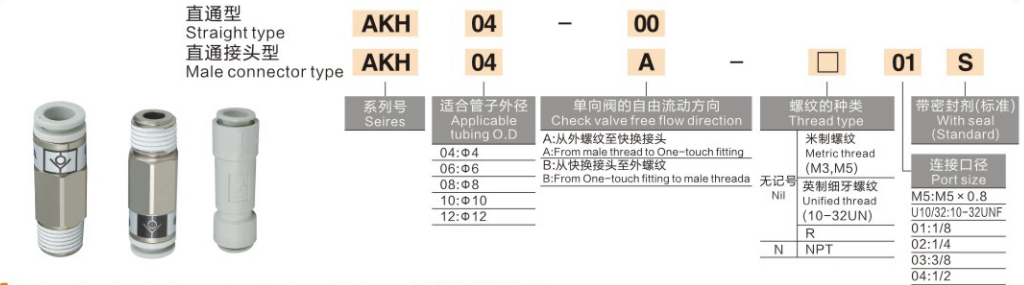

3. Definicja kodu modelu i przykłady

 1. AKH (typ podwójnego wciskania)

      • AKH06-00: seria AKH, rura Φ6, podwójne porty wtykowe (-00 = bez gwintu)

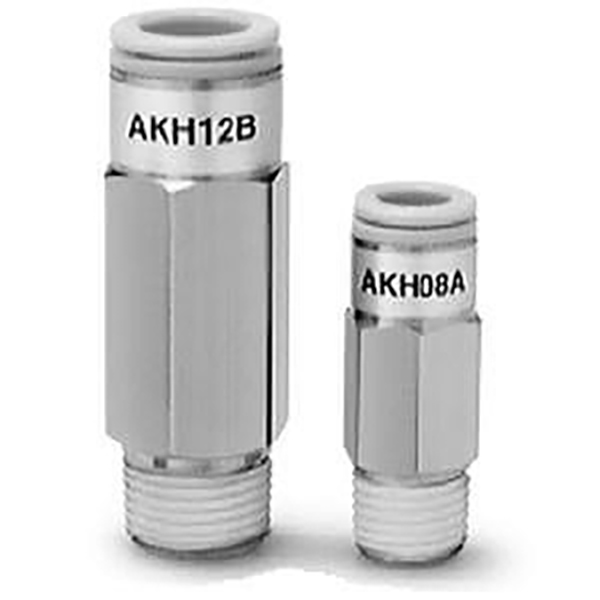

      • AKH08A‑02S: seria AKH, rura Φ8, gwint zewnętrzny R1/4, wstępnie nałożony uszczelniacz do gwintów S

  2. AKB (typ tulei gwintowanej)

     • AKB02A-02S: seria AKB, gwint R1/4, kierunek przepływu Typ A (zewnętrzny → wewnętrzny), powłoka uszczelniająca S

4. Specyfikacje standardowe

 1. AKH – podwójny zawór zwrotny wciskany

  2. AKB – Zawór zwrotny z tuleją gwintowaną

5. Typowe zastosowania

     • Utrzymywanie ciśnienia w cylindrze: zapobieganie opadaniu lub dryfowaniu ładunku

     •. Obwód próżniowy: Unikaj wycieków próżni (idealny przy niskim ciśnieniu pękania)

     •. Blokada podwójnej pompy: Chroni pompę niskociśnieniową przed przepływem zwrotnym pod wysokim ciśnieniem

     • Zabezpieczenie przed przepływem zwrotnym w obwodzie odgałęzionym: Niezależne utrzymywanie ciśnienia dla wielu siłowników

6. Porównanie z innymi zaworami zwrotnymi

     • AKH / AKB: Zintegrowana konstrukcja typu "wcisk" / tuleja, kompaktowy i szybki montaż, bezpośrednie podłączenie rurki

     • AK2000 / AK4000: Typ rury gwintowanej, o większej przepustowości, bez króćców wtykowych

     • AKP: Z reduktorem ciśnienia resztkowego, przeznaczony do pneumatycznych obwodów bezpieczeństwa
