Stabilność i wydajność połączeń elektrycznych bezpośrednio wpływa na działanie współczesnych urządzeń, od elektroniki samochodowej po instrumenty precyzyjne. AKontakt tulipanowyjest szeroko stosowany w wysokiej klasy systemach złączy ze względu na jego doskonałą elastyczność, bezpieczną siłę docisku i długą żywotność. Jako producent stawiający na komponenty o wysokiej precyzji,Ningbo Richge Technology Co., Ltd.zapewnia styki tulipanowe zaprojektowane z myślą o stałej przewodności i doskonałej niezawodności mechanicznej. W artykule wyjaśniono, jak działają kontakty tulipanowe, jakie są ich najważniejsze zalety, parametry techniczne, zastosowania oraz dlaczego są niezbędne w nowoczesnym przemyśle.

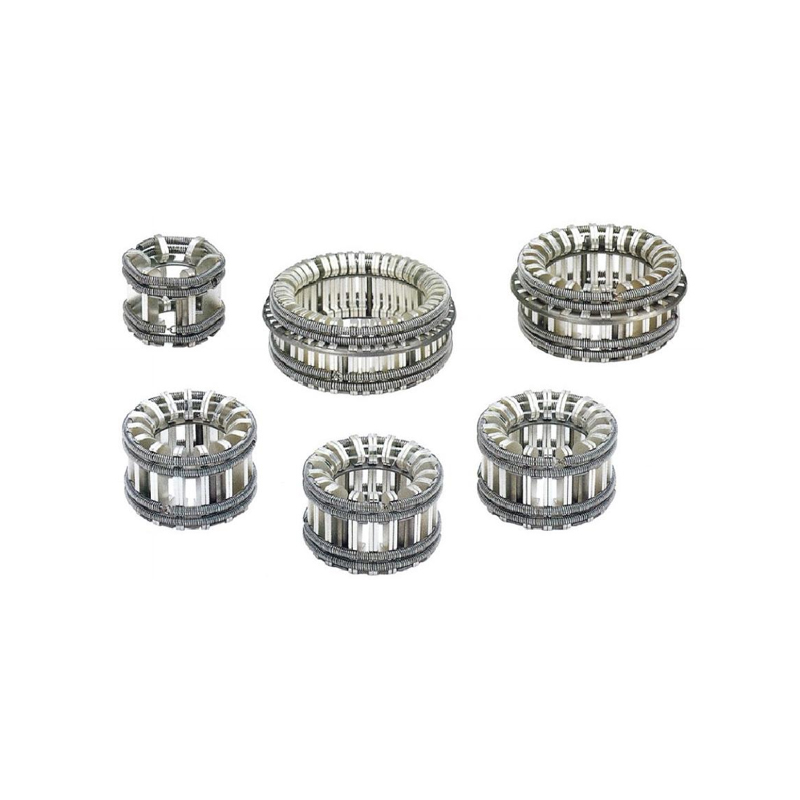

Styk tulipanowy składa się z wielu sprężystych palców ułożonych w okrągły wzór. Kiedy pasujący kołek wchodzi do gniazda, palce te zginają się równomiernie, zapewniając równomierny nacisk i stabilną rezystancję styku. Taka konstrukcja zapewnia niezawodną transmisję nawet w środowiskach charakteryzujących się wibracjami, wahaniami temperatury lub wysokimi wymaganiami prądowymi.
Kluczowe zalety to:
Wysoka stabilność kontaktudzięki wielopunktowemu elastycznemu połączeniu
Długa żywotnośćz niskim zużyciem zarówno gniazda, jak i sworznia
Doskonała obciążalność prądowaze względu na zwiększony kontakt powierzchniowy
Doskonała wydajność w środowiskach narażonych na wibracje
Łatwy montaż i konserwacja
Cechy te wyjaśniają, dlaczego branże takie jak systemy pojazdów elektrycznych, automatyka przemysłowa, lotnictwo, akumulatory i sprzęt testujący opierają się na stykach tulipanowych.
Unikalna struktura styku tulipana zapewnia kilka korzyści inżynieryjnych:
Zapewniają to liczne palce sprężynoweredundantne punkty kontaktowezapewniając stabilną ścieżkę elektryczną nawet w przypadku mikroruchów jednej części.
Elastyczne właściwości palców utrzymują stały nacisk, redukując utratę sygnału i zapobiegając chwilowym rozłączeniom.
Dzięki większej powierzchni styku pozwalają na to styki tulipanowewyższe prądyprzejść z mniejszym oporem.
Zaprojektowana geometria zmniejsza tarcie, zapewniając łatwe operacje podłączania i minimalizując zużycie mechaniczne.
Poniższe parametry reprezentują typowe specyfikacje dostarczane przezNingbo Richge Technology Co., Ltd., dostosowane do zastosowań przemysłowych i elektronicznych.
| Parametr | Opis |
|---|---|
| Tworzywo | Stop miedzi / miedź berylowa / mosiądz o wysokiej przewodności |
| Poszycie powierzchniowe | Złoto, srebro, nikiel (konfigurowalny) |
| Opór kontaktowy | ≤ 0,5 mΩ |
| Aktualna ocena | 5A – 150A (w zależności od rozmiaru) |
| Napięcie robocze | Do 1000 V |
| Siła sprężystości | Możliwość dostosowania w zależności od średnicy sworznia |
| Cykle wstawiania | 10 000 – 100 000+ cykli |
| Zakres temperatur | −40°C do +150°C |
| Kompatybilność pinów | Kołki cylindryczne, standardowe sondy pomiarowe, zaciski EV |
| Zakres rozmiarów | Średnica wewnętrzna 2 mm – 40 mm |
Kontakty tulipanowe są szeroko stosowane w sektorach, w którychstabilność i trwałośćsą krytyczne:
Pojazdy elektryczne (EV)– złącza akumulatorów, moduły ładujące
Automatyka przemysłowa– zaciski wysokoprądowe, złącza modułowe
Systemy dystrybucji energii– połączenia szyn zbiorczych
Lotnictwo i obrona– połączenia odporne na wibracje
Testowanie i pomiary– gniazda pomiarowe, interfejsy sond
Elektronika medyczna– wysoka niezawodność transmisji sygnału
Ich struktura zapewnia stabilną wydajność elektryczną nawet w trudnych warunkach lub przy dużym obciążeniu.
Wybór odpowiedniego styku tulipanowego zależy od kilku względów technicznych:
Wyższe prądy wymagają większych średnic styków lub ulepszonego poszycia.
Wibracje, temperatura i ruch mechaniczny wpływają na wybór poszycia i konstrukcję sprężyny.
Dokładne dopasowanie wymiarowe zapewnia odpowiednią siłę sprężystości i niezawodne połączenie.
ZłotoDzięki większej powierzchni styku pozwalają na to styki tulipanowe
Srebrny: idealny do wysokiego przewodnictwa prądu
Nikiel: ekonomiczna ochrona połączona z trwałością
Zastosowania z częstym łączeniem wymagają materiałów wyższej jakości, takich jak miedź berylowa.
Wiele złączy ulega awarii z powodu zużycia ciernego, zwiększonej rezystancji styku lub zmęczenia mechanizmu sprężynowego. Kontakty Tulip rozwiązują te problemy za pomocą:
Wysoka trwałość elastycznościnawet po tysiącach cykli
Dopasowanie samocentrującedla spójnego wyrównania
Zmniejszone ryzyko uszkodzenia łukudzięki stabilnej sile docisku
Ningbo Richge Technology Co., Ltd.
To sprawia, że styki tulipanowe są niezbędne w zastosowaniach przemysłowych i energetycznych wymagających nieprzerwanej pracy.
Styk tulipanowy to okrągły, elastyczny styk z wieloma palcami sprężynowymi, przeznaczony do stabilnych połączeń elektrycznych. Jest szeroko stosowany w systemach EV, automatyce przemysłowej, dystrybucji zasilania i złączach o wysokiej niezawodności.
Wielopunktowa elastyczna struktura zapewnia równomierny nacisk i większą powierzchnię styku, zmniejszając opór i zapobiegając utracie sygnału nawet pod wpływem wibracji lub ciepła.
W zależności od materiału i poszycia, kontakt z tulipanemNingbo Richge Technology Co., Ltd.może wytrzymać ponad 10 000–100 000 cykli wstawiania, zachowując stabilną wydajność.
Należy wziąć pod uwagę prąd znamionowy, średnicę sworznia, rodzaj poszycia, temperaturę otoczenia, poziom wibracji i wymagany cykl życia.
Styk tulipanowy zapewnia niezrównaną stabilność, długą żywotność i doskonałe parametry elektryczne, co czyni go preferowanym wyborem w nowoczesnych gałęziach przemysłu. Dzięki silnym możliwościom inżynieryjnym i ścisłej kontroli jakości,Ningbo Richge Technology Co., Ltd. zapewnia precyzyjne styki tulipanowe dostosowane do wymagających zastosowań. W celu konsultacji technicznych lub specyfikacji niestandardowych prosimy o kontaktkontaktnasz zespół w każdej chwili.
