Cylinder kompaktowy serii CQS
  • Cylinder kompaktowy serii CQSCylinder kompaktowy serii CQS
  • Cylinder kompaktowy serii CQSCylinder kompaktowy serii CQS

Cylinder kompaktowy serii CQS

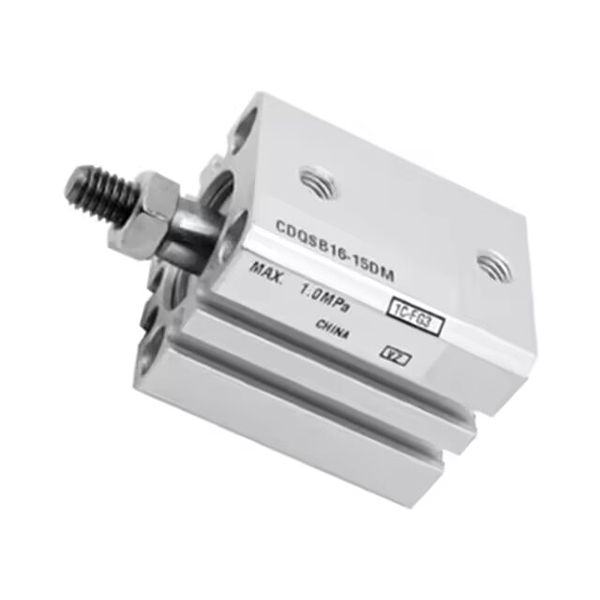

Kompaktowy, cienki cylinder SOLH CQS jest wymienny wymiarowo z serią SMC CQS i jest unowocześniony z serii CQ2. Kwadratowy, ultracienki korpus ma krótszą długość całkowitą, co pozwala na wykonywanie precyzyjnych zadań o krótkim skoku w ograniczonej przestrzeni. Warianty obejmują standardowy pręt pojedynczy, pręt podwójny CQSW, pręt nieobrotowy CQSK i model XB24 o długiej żywotności. CDQS z wbudowanym magnesem umożliwia wielostronny montaż przełączników magnetycznych. Wyposażony w uszczelkę magazynującą olej o niskim współczynniku tarcia, zapewniającą pracę bezolejową i żywotność do 5 milionów cykli, w połączeniu ze stałymi gumowymi zderzakami na obu końcach. Rozmiary otworów φ12 ~ 25 mm, szeroko stosowane do pchania, mocowania i pozycjonowania precyzyjnych elementów wyposażenia półprzewodników i elektroniki 3C w celu modernizacji i wymiany.

Kompaktowy, cienki cylinder serii CQS

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Cienki, kompaktowy cylinder serii SOLH CQS jest wymienny z serią SMC CQS. Zaprojektowane z myślą o ograniczonej przestrzeni montażowej i precyzyjnych zastosowaniach o krótkim skoku. Kwadratowy, ultracienki korpus, rozmiar otworu φ12 ~ 25 mm, ulepszona wersja o wysokiej precyzji oparta na serii CQ2. Szeroko stosowane w półprzewodnikach, elektronice 3C i precyzyjnych urządzeniach automatyki do mocowania, pchania i pozycjonowania.


Struktura i główne cechy

     - Kwadratowy, ultracienki korpus, krótsza długość całkowita niż model CQ2;

     - Twarda anodowana aluminiowa lufa, chromowane tłoczysko, wysoka sztywność;

     -- Kompletne warianty: standardowy pręt pojedynczy, pręt podwójny, pręt nieobrotowy, wersja XB24 o długiej żywotności;

     -- Wbudowany magnes CDQS do wykrywania czujnika położenia; wielostronne gniazda czujnika, czujnik nie wystaje na zewnątrz cylindra;

     - Naprawiono gumową poduszkę na obu końcach, bez poduszki powietrznej;

     -- Uszczelka o niskim tarciu ze zbiornikiem oleju, praca bezolejowa, żywotność ≥5 milionów cykli.

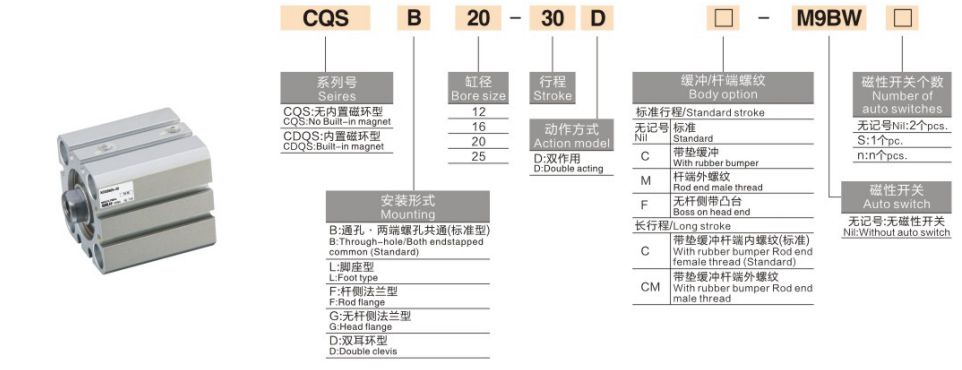

Reguła kodowania modelu

   1. Przykład: CDQSB20-50D-M9BW

     -- C: Wbudowany magnes (CDQS); nie C = niemagnetyczny CQS

     -- DQS: nazwa serii

     -- B=pojedynczy pręt; W=podwójny pręt; K=pręt nieobrotowy; KW=podwójny pręt antyobrotowy

     -- 20: Rozmiar otworu 12/16/20/25 mm

     -- 50: Długość skoku 5 ~ 300 mm

     -- D: Nowa standardowa struktura

     -- M9BW: Opcja przełącznika magnetycznego


Dane techniczne

Parametr
Specyfikacja
Rozmiar otworu
12,16,20,25 mm
Ciśnienie robocze
Podwójne działanie: 0,07 ~ 1,0 MPa; Pojedyncze działanie: 0,2 ~ 1,0 MPa
Dowód ciśnienia
1,5 MPa
Temperatura
Niemagnetyczny: -10 ~ + 70 ℃; Wersja magnesu: -10 ~ + 60 ℃
Prędkość tłoka
50 ~ 500 mm/s
Poduszka
Naprawiono zderzak gumowy (bez poduszki powietrznej)
Wątek portu
M5×0,8
Smarowanie
Praca bez oleju
Tolerancja udaru
≤50 mm: ± 1,0 mm; > 50 mm: ± 1,4 mm

Teoretyczna siła ciągu i uciągu @ 0,5 MPa

Otwór (mm)
Ciąg (N)
Pociągnij (N)
Równoważne obciążenie poziome (kg)
12
57
49
2.8
16
101
89
5.0
20
157
141
7.8
25
245
220
12.2

Podsumowanie w jednym zdaniu

     Ultrakompaktowy, cienki siłownik pneumatyczny SOLH CQS z wieloma wariantami konstrukcyjnymi, wysoką sztywnością i krótkim korpusem, idealny, precyzyjny siłownik o krótkim skoku do urządzeń automatyki 3C i półprzewodników o ograniczonej przestrzeni.
