Cylinder pneumatyczny

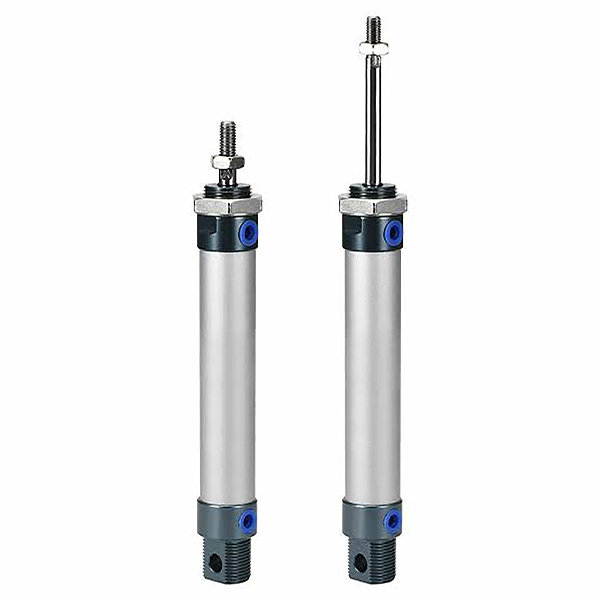

Minicylindry pneumatyczne SOLH MAL z lekkiego stopu aluminium to wyjątkowo ekonomiczne, kompaktowe siłowniki przeznaczone do lekkich zastosowań zautomatyzowanych. Zbudowany z korpusu z twardego anodyzowanego aluminium i zaślepek w połączeniu z tłoczyskiem ze stali nierdzewnej odpornej na rdzę, model ten jest o 15% lżejszy i o około 10 mm krótszy w całkowitej długości w porównaniu z konwencjonalnymi cylindrami serii MA, jednocześnie znacznie obniżając koszty zakupu. Charakteryzuje się doskonałą wymiennością wymiarową z cylindrami MA i CM2, co umożliwia prostą wymianę i niedrogą modernizację sprzętu. Zastosowanie dwustronnego zespołu zabezpieczającego gwint zapewnia stabilną wydajność konstrukcyjną podczas ciągłej pracy; opływowy, okrągły korpus umożliwia łatwy demontaż, kontrolę i konserwację. Pełne portfolio wariantów obejmuje standardowe typy z resetowaniem dwustronnego działania, sprężynowe jednostronnego działania z resetowaniem, synchroniczne zespoły dwuprętowe i wersje MALJ z regulacją skoku, aby spełnić różnorodne wymagania dotyczące ruchu liniowego przy niewielkim obciążeniu. Standardowe gumowe zderzaki pochłaniają łagodne wstrząsy i hałas, a opcjonalne regulowane poduszki powietrzne są dostępne w przypadku częstej jazdy na rowerze z dużą prędkością. Kompozytowe uszczelnienie o niskim współczynniku tarcia z wbudowanymi rowkami do magazynowania oleju zapewnia bezolejową i bezobsługową pracę z żywotnością sięgającą 5 milionów cykli. Opcjonalny wbudowany pierścień magnetyczny bezproblemowo współpracuje z czujnikami magnetycznymi SMC M9B i Airtac CS1-G, aby uzyskać informację zwrotną o położeniu tłoka w czasie rzeczywistym i automatyczne sterowanie połączeniem PLC. Te niedrogie cylindry, wspierane przez stabilną produkcję masową i szybką realizację zamówień, są szeroko stosowane w montażu elektroniki, maszynach pakujących i automatyce przemysłu lekkiego w suchych i mało zapylonych środowiskach pracy.

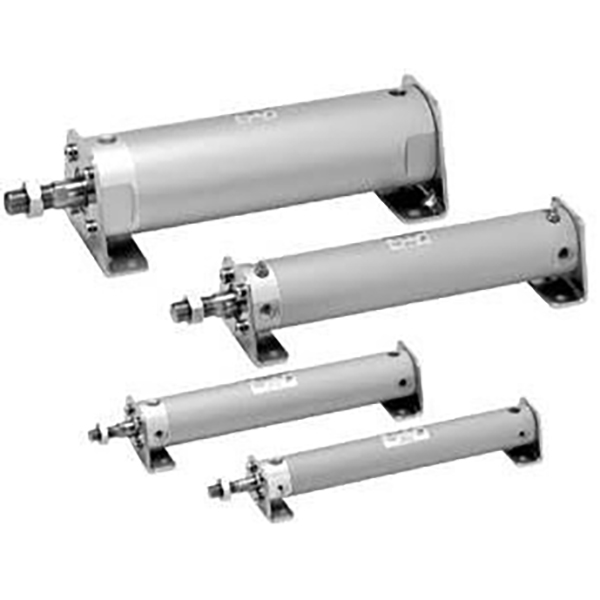

Lekki aluminiowy okrągły cylinder pneumatyczny SOLH CG1/CDG1 pokrywa rozmiary otworów φ20 ~ 100 mm i służy jako bezpośredni zamiennik wymiarowy serii SMC CA1. Zbudowany z wytłaczanego aluminium cylindra i zaślepek oraz twardego chromowanego tłoczyska, jest o 30% lżejszy niż konwencjonalne standardowe cylindry z doskonałym odprowadzaniem ciepła. Gwintowana konstrukcja zaślepki ułatwia łatwy demontaż i konserwację. Czterokierunkowe porty powietrzne rozmieszczone w odstępach co 90° zapewniają bardzo elastyczny układ rurociągów. Bogate warianty obejmują standardowy typ dwustronnego działania CDG1B, jednostronnego działania sprężyna powrotna/wydłużanie CG1S/CG1T, podwójny cylinder synchroniczny CG1W ​​i sześciokątny nieobrotowy cylinder CG1K. Modele CDG1 są wyposażone we wbudowany pierścień magnetyczny kompatybilny z przełącznikami magnetycznymi M9B/A93 do przesyłania informacji zwrotnej o położeniu. Standardowo wyposażona jest gumowa poduszka; przyrostek Poduszka powietrzna jest opcjonalna w celu zmniejszenia hałasu uderzeniowego podczas pracy z dużą prędkością. Uszczelnienie kompozytowe o niskim współczynniku tarcia zapewnia niskie ciśnienie początkowe, zapewnia bezolejową pracę i żywotność ponad 8 milionów cykli. Dostępnych jest wiele sposobów montażu: typ podstawowy, mocowanie na łapach, kołnierz, mocowanie widełkowe i mocowanie na czopie. Idealny do zastosowań związanych z ruchem posuwisto-zwrotnym o długim skoku, lekkim i średnim obciążeniu i wysokiej częstotliwości na liniach przenośnikowych, maszynach pakujących i elektronicznym sprzęcie automatyki. Podczas doboru należy zachować margines bezpieczeństwa wynoszący co najmniej 50% ciągu.

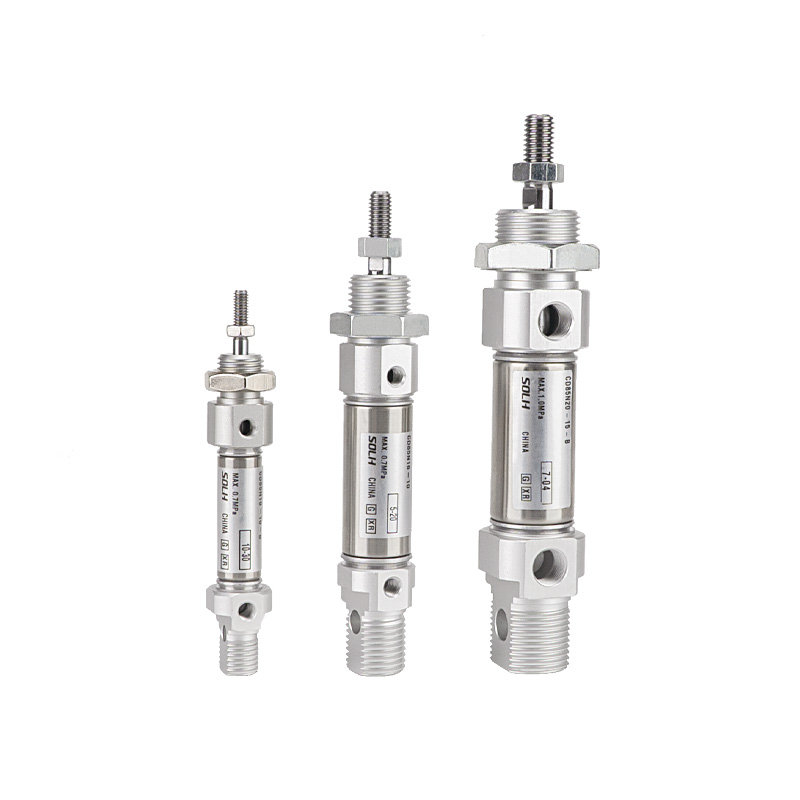

Minicylinder SOLH C85/CD85 ze stali nierdzewnej jest zgodny z międzynarodową normą ISO 6432 i może być bezpośrednio wymieniany z równoważnymi modelami SMC. Rozmiary otworów: φ8/10/12/16/20/25 mm. Beczka i tłoczysko wykonane są ze stali nierdzewnej 304 o doskonałej odporności na rdzę i korozję, stosowanej w wilgotnych, łagodnych środowiskach kwasowych i zasadowych, a także na czystych liniach produkcyjnych dla przemysłu spożywczego, farmaceutycznego i elektronicznego. Dzięki zastosowaniu konstrukcji zagniatanej zaślepki końcowej pozbawionej ściągaczy cylinder charakteryzuje się smukłą i lekką konstrukcją. Kompletne warianty obejmują standardowy siłownik dwustronnego działania, jednostronnego działania ze sprężyną powrotną/wydłużającą, typ synchroniczny z podwójnym tłoczyskiem i cylinder z nieobrotowym prętem kwadratowym C85K. Wersje CD85 są wyposażone we wbudowany pierścień magnetyczny do wykrywania położenia za pomocą przełączników magnetycznych. W zestawie standardowa poduszka gumowa; Poduszka powietrzna z przyrostkiem C jest opcjonalna dla modeli φ10~25 w celu pochłaniania uderzeń podczas pracy z dużą prędkością. Minimalne ciśnienie początkowe sięga 0,05 MPa, zapewniając długotrwałą pracę bezolejową przy prędkości tłoka od 50 do 1500 mm/s, idealne do ruchu posuwisto-zwrotnego o wysokiej częstotliwości i krótkim skoku. Dostępny jest pełny zestaw opcji montażu zgodnych z normą ISO: zintegrowany uchwyt, kołnierz, mocowanie na łapach, mocowanie na czopie i inne. W porównaniu z cylindrami MI i MA, C85 posiada uznane na całym świecie wymiary ISO, zapewniając wyjątkową wygodę podczas wymiany sprzętu na rynkach zagranicznych. Podczas doboru zaleca się margines bezpieczeństwa wynoszący co najmniej 50% ciągu.

Ultrakrótkie, lekkie cylindry pneumatyczne SOLH CG3 służą jako ulepszony zamiennik tradycyjnych okrągłych siłowników serii CG1. Zbudowana z korpusu i zaślepek końcowych ze stopu aluminium o wysokiej wytrzymałości w połączeniu z tłoczyskami z twardego chromu, seria ta zmniejsza całkowitą masę o 24% i skraca całkowitą długość do 51 mm, co zapewnia niezwykłą optymalizację przestrzeni. Dostępny w średnicach otworów od φ20 mm do φ100 mm, obsługuje czterokierunkowy układ portów powietrza, umożliwiając elastyczny układ rurociągów w kompaktowych maszynach. Wiele wariantów konstrukcyjnych obejmuje wersje dwustronnego działania, sprężynowe jednostronnego działania, dwutłoczyskowe i sześciokątne wersje z tłoczyskiem zapobiegającym obrotowi, aby zaspokoić zróżnicowane wymagania dotyczące napędu liniowego. Standardowa gumowa poduszka łagodzi łagodne uderzenia końcowe, natomiast opcjonalny bufor powietrzny umożliwia pracę z dużą prędkością do 1000 mm/s. Uszczelnienie kompozytowe o niskim tarciu zapewnia bezolejową pracę z żywotnością przekraczającą 8 milionów cykli roboczych; Zintegrowane modele magnetyczne CDG3 obsługują instalację przełączników magnetycznych dla sprzężenia zwrotnego położenia PLC i automatycznego sterowania połączeniami. Utrzymujemy stabilną produkcję masową i wystarczające zapasy punktowe, szeroko stosowane w sprzęcie pakującym, elektronicznych liniach montażowych i ogólnej automatyce wysokiej częstotliwości w przemyśle lekkim, przy wyjątkowej efektywności kosztowej.

Ultrakompaktowy cylinder swobodnego montażu SOLH CDUJB został opracowany dla urządzeń o ograniczonej przestrzeni instalacyjnej. W porównaniu z konwencjonalną serią CU jej długość została zmniejszona o 64%, a objętość o 70%. Kwadratowy, kompaktowy korpus umożliwia bezpośredni montaż na wielu powierzchniach bez dodatkowych wsporników. Linia produktów obejmuje niemagnetyczne CUJB, wyposażone w magnesy CDUJB i niezawierające miedzi CDUJS do pomieszczeń czystych. Zakres rozmiarów otworów φ4~20 mm, dostępny w wersji dwustronnego i jednostronnego działania ze sprężyną powrotną z opcjonalną gumową poduszką. Modele z magnesami pasują do miniaturowych przełączników magnetycznych, zapewniając precyzyjny ruch o krótkim skoku i obsługują pracę bezolejową. Szeroko stosowane w elektronice 3C, pozycjonowaniu płytek półprzewodnikowych i automatyzacji czyszczenia medycznego. Magnetyczne płytki osłonowe są opcjonalne w przypadku gęsto rozmieszczonych cylindrów.

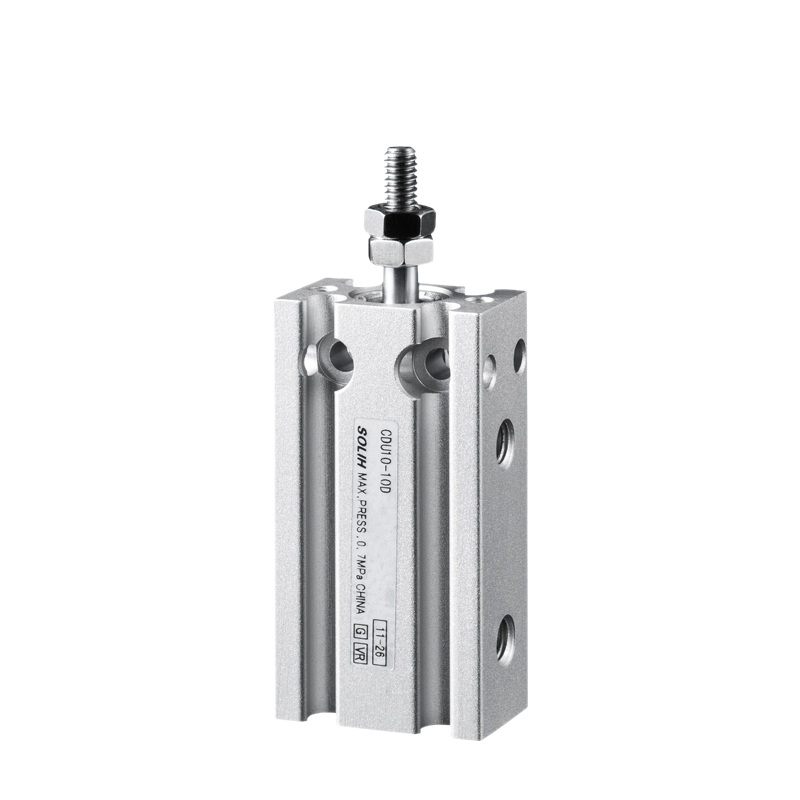

Prostokątny cylinder SOLH CU/CDU o swobodnym montażu charakteryzuje się ultracienką konstrukcją blokową z wielopowierzchniowymi otworami montażowymi, co umożliwia bezpośredni montaż pod wieloma kątami bez wsporników, co pozwala zaoszczędzić miejsce na sprzęt. Kompletne warianty obejmują modele z niemagnetycznym CU, CDU wyposażonym w magnes, nieobrotowym prętem CDUK i modelem z podwójnym prowadzeniem CDUW. Rozmiary otworów φ6~32 mm, dostępne w wersjach jednostronnego/podwójnego działania, ze stałymi gumowymi zderzakami na obu końcach, zapewniającymi ciągłą pracę bezolejową. Seria CDU jest kompatybilna z przełącznikami magnetycznymi CMSH i DMSH do wykrywania położenia i toleruje częściowe obciążenie boczne. Szeroko stosowane w przyrządach 3C i półprzewodnikowych, ogranicznikach automatycznych, lekkim pozycjonowaniu zaciskowym i małych mechanizmach pasowanych na wcisk do kompaktowych zautomatyzowanych urządzeń.

Kompaktowy cylinder SOLH MK do montażu na sześciu powierzchniach jest unowocześnioną wersją cylindra MD z wbudowanym mechanizmem przeciwobrotowym. Dokładność zabezpieczenia przed przekręceniem tłoczyska sięga ≤±0,5°, jest bezpośrednio wymienna z serią Airtac MD i SMC CQS. Kwadratowy, cienki korpus umożliwia montaż bez wsporników z sześciu stron i ułatwia kompaktowy równoległy układ wielu cylindrów. Warianty obejmują modele MK dwustronnego działania, jednostronnego działania MSK/MTK, modele z podwójnym prętem MKD i modele z regulowanym skokiem MKJ. Wbudowany pierścień magnetyczny opcjonalnie z gumowymi zderzakami końcowymi i możliwością bezolejową. Rozmiary otworów φ6 ~ 32 mm, szeroko stosowane w precyzyjnych narzędziach 3C i pozycjonowaniu mocowania o krótkim skoku dla automatyzacji wymagającej stałego kąta przedmiotu obrabianego w ograniczonej przestrzeni.

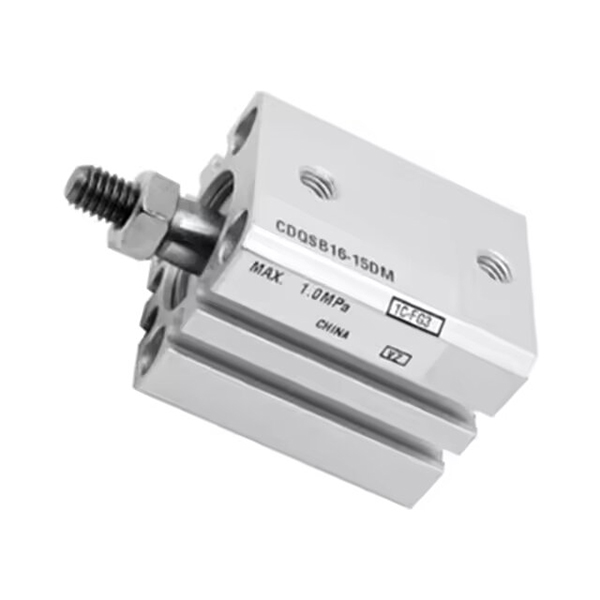

Kompaktowy, cienki cylinder SOLH CQS jest wymienny wymiarowo z serią SMC CQS i jest unowocześniony z serii CQ2. Kwadratowy, ultracienki korpus ma krótszą długość całkowitą, co pozwala na wykonywanie precyzyjnych zadań o krótkim skoku w ograniczonej przestrzeni. Warianty obejmują standardowy pręt pojedynczy, pręt podwójny CQSW, pręt nieobrotowy CQSK i model XB24 o długiej żywotności. CDQS z wbudowanym magnesem umożliwia wielostronny montaż przełączników magnetycznych. Wyposażony w uszczelkę magazynującą olej o niskim współczynniku tarcia, zapewniającą pracę bezolejową i żywotność do 5 milionów cykli, w połączeniu ze stałymi gumowymi zderzakami na obu końcach. Rozmiary otworów φ12 ~ 25 mm, szeroko stosowane do pchania, mocowania i pozycjonowania precyzyjnych elementów wyposażenia półprzewodników i elektroniki 3C w celu modernizacji i wymiany.

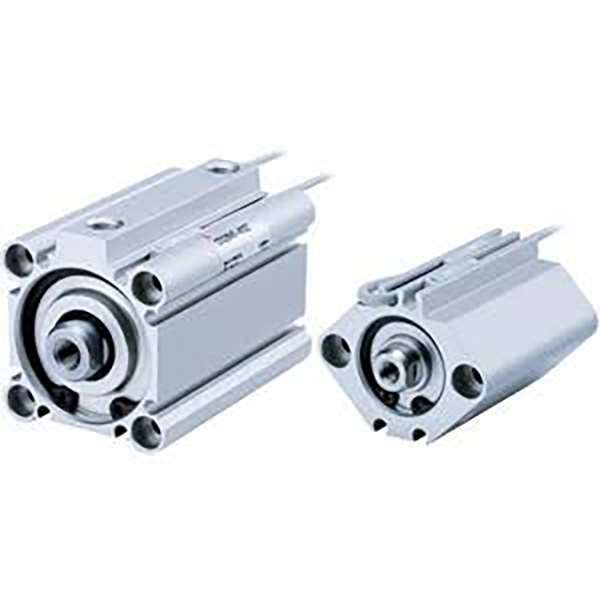

Kwadratowy, kompaktowy, cienki cylinder SOLH CQ2 jest w pełni wymienny z serią SMC CQ2. Jego wyjątkowo krótki kwadratowy korpus zmniejsza długość o 50% w porównaniu z konwencjonalnymi siłownikami z drążkiem kierowniczym, co pozwala zaoszczędzić miejsce montażowe. Obejmuje pełny zakres średnic φ4~200 mm z licznymi wariantami: pojedyncze tłoczysko, podwójne tłoczysko CQ2W, nieobrotowe tłoczysko CQ2K, opcjonalna poduszka powietrzna i wersja o bardzo krótkim skoku. Modele CDQ2 z wbudowanym magnesem umożliwiają wielostronny montaż przełącznika magnetycznego bez wystających czujników. Standardowo wyposażone są w zderzaki gumowe, a poduszka powietrzna jest opcjonalna w przypadku pracy z dużą prędkością. Zastosowanie uszczelnienia o niskim tarciu z rezerwą oleju do pracy bezolejowej z żywotnością do 5 milionów cykli, szeroko stosowane do mocowania, pchania i pozycjonowania w elektronice, motoryzacji i automatyzacji pakowania.
