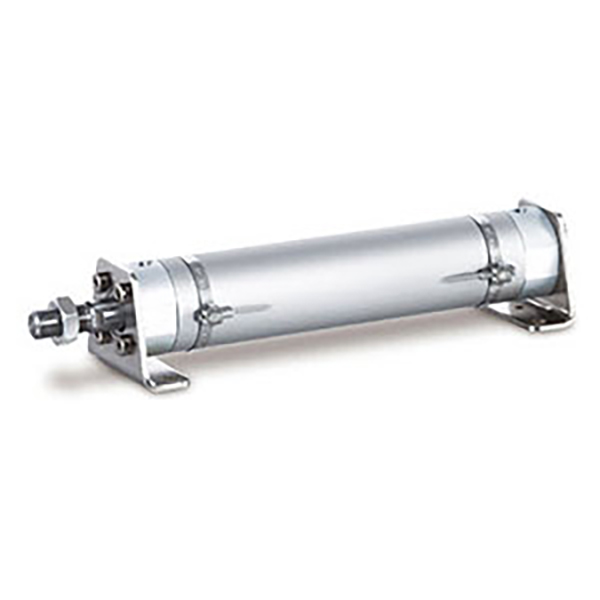

Lekki aluminiowy okrągły cylinder serii CG1 / CDG1

Marka: SOLH firmy Richge Technology

Przegląd produktu

    Lekki aluminiowy okrągły cylinder SOLH CG1/CDG1, średnica φ20 ~ 100 mm, następca starej serii SMC CA1 z całkowicie wymiennymi wymiarami montażowymi. Cechy: lekka, uniwersalna instalacja, elastyczny układ rurociągów, niski poziom hałasu i duża prędkość. Szeroko stosowane w automatycznych liniach przenośnikowych, sprzęcie elektronicznym, maszynach pakujących, sprzęcie przemysłu lekkiego do zastosowań o lekkim i średnim obciążeniu, długim skoku i ruchach posuwisto-zwrotnych o wysokiej częstotliwości.

Struktura podstawowa i cechy konstrukcyjne

   1. Standard: Lekki okrągły cylinder SMC nowej generacji, bezpośredni zamiennik serii CA1.

   2. Materiał: korpus i zaślepki z wytłaczanego aluminium, tłoczysko chromowane na twardo. 30% lżejsze niż konwencjonalne standardowe cylindry, wysoka wytrzymałość i dobre odprowadzanie ciepła.

   3. Struktura: Zaślepki z gwintem, prosty okrągły kształt, łatwy demontaż i konserwacja. 4 kierunkowe porty powietrza (w odstępie 90°), bardzo elastyczny układ rurociągów.

   4. Warianty działania

     -- CG1B Podwójnego działania: Dopływ powietrza z obu stron, najpopularniejszy model standardowy

     -- CG1S / CG1T jednostronnego działania: S=sprężyna powrotna; T=Wydłużenie sprężyny, reset automatyczny po odcięciu dopływu powietrza

     -- Podwójny pręt CG1W: Pręt wysunięty po obu stronach, ruch synchroniczny, zwiększona odporność na skręcanie

     -- CG1K Nieobrotowy pręt: sześciokątne tłoczysko zapewniające precyzyjne pozycjonowanie i zapobiegające skręcaniu

   4. Poduszka: standardowa poduszka gumowa; poduszka powietrzna (przyrostek A) opcjonalna w celu zmniejszenia uderzeń i hałasu przy dużej prędkości.

   5. Uszczelnienie: Uszczelnienie kompozytowe o niskim tarciu z rowkiem zbiornika oleju, niskie ciśnienie rozruchowe, praca bezolejowa, żywotność ≥8 milionów cykli.

   6. Detekcja położenia: CDG1 wyposażony we wbudowany pierścień magnetyczny, kompatybilny z automatycznymi przełącznikami M9B/A93/Z73 do sprzężenia zwrotnego położenia tłoka; CG1 bez magnesu, nie można zainstalować przełączników magnetycznych.

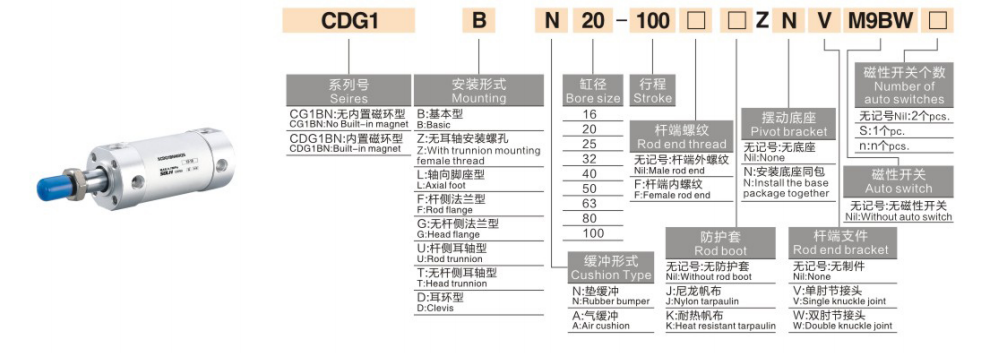

Kompletna reguła kodowania modelu

   1. Przykład modelu: CDG1BN25-100Z

   2. Przykłady standardowych zamówień

     -- CDG1BN32-200Z: Bore32, skok 200, dwustronnego działania, wbudowany magnes, gwint pręta żeńskiego

     -- CDG1S40-100Z: Bore40, skok 100, jednostronnego działania sprężyna powrotna, wbudowany magnes

     -- CDG1K50-150Z: Bore50, skok 150, nieobrotowe sześciokątne tłoczysko

Dane techniczne uniwersalnego rdzenia

Teoretyczna siła ciągu i uciągu @ 0,5 MPa (pojedynczy pręt, jednostka: N)

   1. Podwójnego działania CG1B

  2. Jednostronnego działania CG1S (sprężyna powrotna @ 0,5 MPa)

Formy montażowe i modele pochodne

   1. Opcje montażu

     -- B Typ podstawowy: montaż bezpośredni poprzez gwinty zaślepek (najczęściej)

     -- Mocowanie na łapie L: Osiowy wspornik na łapę do montażu bocznego

     -- Kołnierz F/G: mocowanie płyty kołnierzowej od strony tłoczyska/od strony głowicy

     -- C/D Wiązanie: Pojedyncze/podwójne ucho dla mechanizmu obrotowego

     -- E Trunnion: Mocowanie czopowe od strony głowy umożliwiające obrót i ruch wahadłowy

   2. Główny szereg pochodnych

     -- CDG1B: Standardowy dwustronnego działania z wbudowanym magnesem

     -- CDG1S/T: Sprężyna powrotna jednostronnego działania/sprężyna rozciągająca

     -- CDG1W: Podwójny pręt dwustronnego działania

     -- CDG1K: Nieobrotowe sześciokątne tłoczysko

     -- CDG1R: Wąska wersja do bezpośredniego montażu dla ograniczonej przestrzeni osiowej

     -- CDG1KR: montaż bezpośredni + nieobrotowy pręt dwustronnego działania

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu: Oblicz wymagany nacisk i obciążenie poziome, rezerwa ≥50% marginesu bezpieczeństwa; nadaj priorytet CG1 dla zastosowań o lekkim i średnim obciążeniu oraz o długim skoku.

   2.  Potwierdzenie skoku: dodaj dodatkowy margines skoku 10–20 mm; Maksymalny skok: dwustronnego działania ≤1000 mm, jednostronnego działania ≤300 mm.

   3.  Dopasowanie konfiguracji

     -- Działanie: dwustronnego działania → B; jednostronnego działania sprężyna powrotna → S; wymóg zabezpieczenia przed przekręceniem → K

     -- Poduszka: dodać przyrostek A poduszka powietrzna przy prędkości roboczej > 500 mm/s

     - Sygnał zwrotny o położeniu: wybierz model wyposażony w magnes CDG1, dopasuj automatyczne przełączniki M9B/A93

Podsumowanie w jednym zdaniu

     Lekki aluminiowy okrągły cylinder SOLH CG1/CDG1 jest w pełni wymienny z serią SMC CA1, lekka konstrukcja z orurowaniem wielokierunkowym, wiele możliwości montażu, idealny siłownik liniowy o długim skoku do linii produkcyjnych zajmujących się pakowaniem, przenośnikami i automatyzacją elektroniczną.
